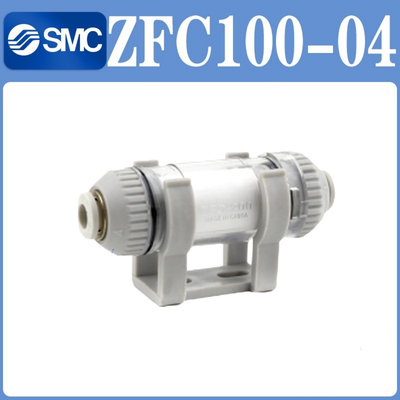

SMC ZFC100-04 ZFC Serie Compact Inline Luchtzuigfilter 10µm Filtratie Vervangbaar Filterelement One Touch Fitting Beschermt Vacuümgenerator En Pneumatische Automatiseringscircuit

Productomschrijving:

De ZFC-serie bestaat uit compacte inline luchtzuigfilters die speciaal zijn ontworpen om vacuümapparatuur te beschermen tegen stof, deeltjes en verontreinigingen die de werking van pneumatische vacuümcircuits kunnen verstoren. Deze filters worden direct in de zuigleiding geïnstalleerd, gepositioneerd tussen de vacuümgenerator en de zuignap, en voorkomen effectief dat vuil in vacuümpompen, ejectoren en kleppen terechtkomt. Door dit te doen, helpen ze de levensduur van essentiële vacuümcomponenten te verlengen.

Een van de opvallende kenmerken van de ZFC-serie is de dubbele drukcapaciteit. Eén enkele filtereenheid kan zowel vacuümdrukken tot −100 kPa als positieve drukken tot 1,0 MPa aan. Deze veelzijdigheid maakt de ZFC-serie ideaal voor gebruik in gecombineerde vacuüm- en blaascircuits zonder de noodzaak van aparte filtereenheden. Bovendien maken de one-touch fittingen een snelle en gereedschapsloze aansluiting en ontkoppeling van slangen mogelijk. Het patroonfilterelement is eenvoudig te vervangen door met één druk op de knop de afdekking te openen, zelfs terwijl het filter op het leidingsysteem is aangesloten.

De ZFC-serie ondersteunt een reeks poortmaten, van ø4 mm tot ø12 mm in metrische eenheden, en ø5/32″ tot ø3/8″ in inch-eenheden. Aanbevolen debieten onder vacuümomstandigheden variëren van 10 L/min tot 100 L/min (ANR). Filtratieopties omvatten 5 μm of 10 μm elementen, waarbij de standaard 10 μm versie een filtratie-efficiëntie van 95% biedt. De transparante filterbehuizing is gemaakt van speciaal helder nylon, met polycarbonaat als standaardmateriaal in sommige varianten, waardoor een eenvoudige visuele inspectie van de vervuilingsstatus van het filterelement mogelijk is.

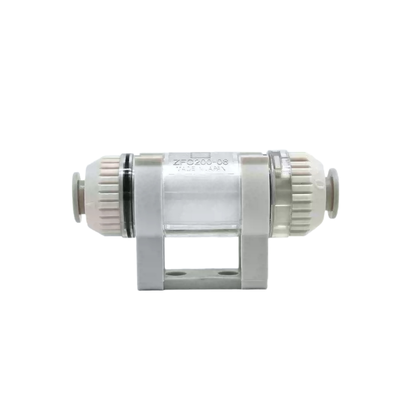

Voor verbeterde installatiezekerheid zijn modellen met een B-suffix uitgerust met een montagebeugel. Deze beugel maakt een betrouwbare bevestiging aan panelen of machines mogelijk, zodat het filter tijdens bedrijf stevig op zijn plaats blijft.

Kenmerken:

Dit apparaat biedt compatibiliteit met zowel dubbele positieve als vacuümdrukken, en verwerkt efficiënt vacuümniveaus tot −100 kPa en positieve drukken tot 1,0 MPa. Deze veelzijdigheid zorgt voor betrouwbare prestaties in een breed scala aan toepassingen.

Met one-touch fittingen maakt het apparaat een snelle en gereedschapsloze slangverbinding en -ontkoppeling mogelijk, wat installatie- en onderhoudsprocedures aanzienlijk vereenvoudigt. Dit gebruiksvriendelijke ontwerp minimaliseert stilstand en verbetert het operationele gemak.

Het patroonfilterelement kan snel worden vervangen door met één druk op de knop de afdekking te openen, zonder gereedschap. Opmerkelijk is dat dit vervangingsproces kan worden uitgevoerd, zelfs wanneer het apparaat op het leidingsysteem is aangesloten, wat de efficiëntie verhoogt.

Een ingebouwd vergrendelingsmechanisme beschermt tegen het verspreiden van onderdelen als deze tijdens bedrijf onder positieve druk worden losgedraaid, waardoor de veiligheid wordt verbeterd en mogelijke schade of verlies van onderdelen wordt voorkomen.

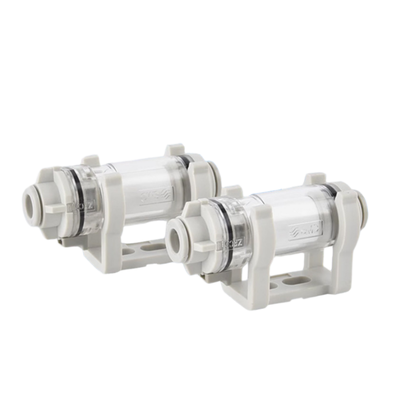

De transparante behuizing, gemaakt van speciaal helder nylon of polycarbonaat, maakt visuele inspectie van de vervuilingsstatus van het element mogelijk. Deze functie faciliteert tijdig onderhoud en zorgt ervoor dat het apparaat optimaal blijft functioneren.

Filtratieopties omvatten 5 μm of 10 μm elementen, waarbij het standaard 10 μm element een indrukwekkende filtratie-efficiëntie van 95% bereikt. Dit zorgt voor schone en vuilvrije werking in verschillende omgevingen.

Gemaakt van gegoten hars, is het apparaat zowel compact als lichtgewicht, waarbij de modellen uit de ZFC100-serie slechts 11,5 gram wegen. Dit draagt bij aan het gebruiksgemak en de integratie in bestaande systemen zonder aanzienlijke omvang toe te voegen.

Voor een veilige montage zijn B-type modellen uitgerust met een meegeleverde B-suffix beugel, wat zorgt voor een stabiele en betrouwbare installatie in diverse opstellingen.

Het product ondersteunt een breed scala aan poortmaten, geschikt voor metrische slangen van ø4 tot ø12 mm en inch-slangen van ø5/32″ tot ø3/8″. Deze aanpasbaarheid maakt het geschikt voor tal van slangconfiguraties.

Met debieten van 10 tot 100 liter per minuut (ANR) is het ideaal voor kleine tot middelgrote vacuümcircuits. Dit bereik biedt flexibiliteit voor diverse operationele vereisten.

Het apparaat is compatibel met een verscheidenheid aan slangmaterialen, waaronder nylon, zacht nylon, polyurethaan en zacht polyurethaan, waardoor integratie in systemen met verschillende slangspecificaties mogelijk is.

Het is ontworpen om te werken binnen een temperatuurbereik van 0 tot 60°C, wat functionaliteit garandeert zonder risico op bevriezing onder typische arbeidsomstandigheden.

Wat betreft de weerstand van het element tegen differentiële druk, kunnen de ZFC10- en ZFC20-serie tot 0,15 MPa weerstaan, terwijl de ZFC05-serie is beoordeeld voor 0,10 MPa. Dit zorgt voor duurzaamheid en betrouwbare prestaties onder drukvariaties.

Technische parameters:

Toepassingen:

Bescherming van vacuümzuignappen speelt een cruciale rol bij het voorkomen dat stof en deeltjes in het vacuümcircuit terechtkomen. Deze bescherming helpt mogelijke schade aan ejectoren of pompen te voorkomen, wat zorgt voor de levensduur en betrouwbaarheid van het systeem.

In pick-and-place systemen wordt filtratie toegepast op robotarmen en zuigleidingen die worden gebruikt voor materiaalbehandeling. Deze filtratie zorgt voor een schone werking en handhaaft de efficiëntie van het behandelingsproces.

De halfgeleider- en elektronica-industrieën maken gebruik van vacuümfiltratie om vacuümcircuits te beschermen tijdens operaties zoals het oppakken van chips, het hanteren van optische lenzen en precisieassemblage. Deze bescherming is essentieel om de hoge normen te handhaven die in deze gebieden vereist zijn.

Automotive assemblage profiteert van vacuümadsorptieoverdracht en retentietechnieken, die worden gebruikt bij het hanteren van carrosseriepanelen en diverse componenten. Filtratie zorgt ervoor dat deze vacuümprocessen soepel en zonder verontreiniging verlopen.

In de productie van voedsel- en medische apparatuur is vacuümfiltratie van vitaal belang tijdens verpakkings-, verwerkings- en medische apparaatassemblagefasen. Het helpt hygiënische omstandigheden te handhaven en beschermt vacuümsystemen tegen verontreinigingen.

Drukkerijmachines maken gebruik van vacuümfiltratie voor hold-down en transferfuncties, wat zorgt voor een schone en betrouwbare vacuümwerking die essentieel is voor hoogwaardig drukwerk.

Automatische transferapparatuur maakt gebruik van vacuümgeneratoren en kleppen die worden beschermd door filtersystemen. Deze voorzorgsmaatregel beschermt geautomatiseerde productielijnen en zorgt voor consistente prestaties.

Voor systemen die zowel vacuüm- als blaasfuncties bevatten, kan één filter zowel vacuümadsorptie als positieve drukontlasting efficiënt beheren. Deze gecombineerde filtratie vereenvoudigt het onderhoud en verbetert de systeemeffectiviteit.
