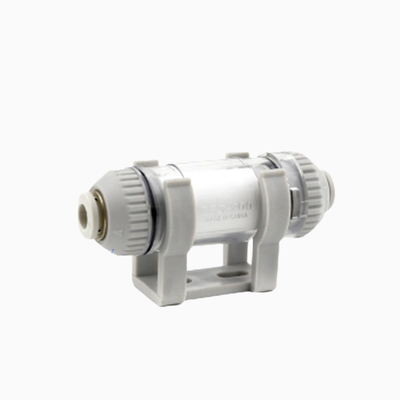

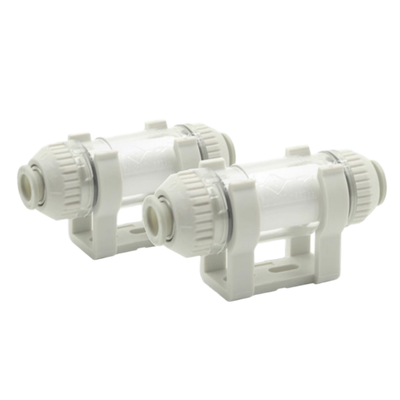

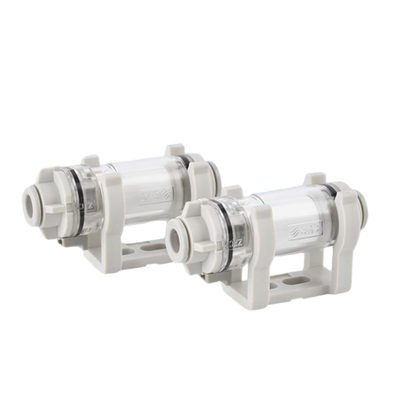

SMC ZFC200-08B Inline Pneumatische Zuigfilter Eén-Druk-In Connector-100kPa-1.0MPa Werkbereik Gereedschap-Loze Elementvervanging Voor Robot Pick-and-Place Vacuüm Hulpcircuit

Productomschrijving:

De ZFC-serie bestaat uit compacte inline luchtzuigfilters die speciaal zijn ontworpen om vacuümapparatuur te beschermen tegen stof, deeltjes en andere verontreinigingen. Deze ongewenste materialen kunnen operationele problemen veroorzaken in pneumatische vacuümcircuits. Door rechtstreeks in de zuigleiding tussen de vacuümgenerator en de zuignap te worden geïnstalleerd, voorkomen de filters effectief dat vuil kritieke componenten zoals vacuümpompen, ejectoren en kleppen binnendringt. Deze bescherming helpt de operationele levensduur van essentiële vacuümonderdelen te verlengen.

Een van de opvallende kenmerken van de ZFC-serie is de dubbele drukcapaciteit. Eén enkele filtereenheid kan zowel vacuümdrukken tot −100 kPa als positieve drukken tot 1,0 MPa aan. Deze dubbele functionaliteit maakt de filters ideaal voor systemen die vacuüm- en blaassystemen combineren, waardoor aparte filtereenheden overbodig zijn. Bovendien maken de one-touch koppelingen een snelle en gereedschapsloze aansluiting of ontkoppeling van slangen mogelijk, terwijl het patroonfilterelement eenvoudig kan worden vervangen door met één druk op de knop de afdekking te openen, zelfs als het filter op de leiding is aangesloten.

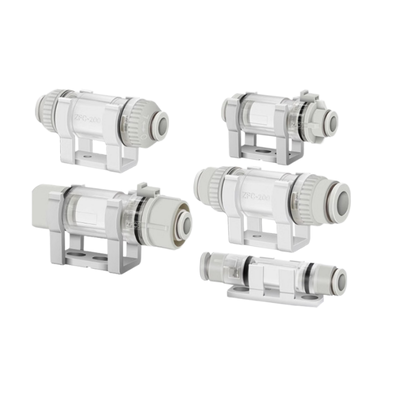

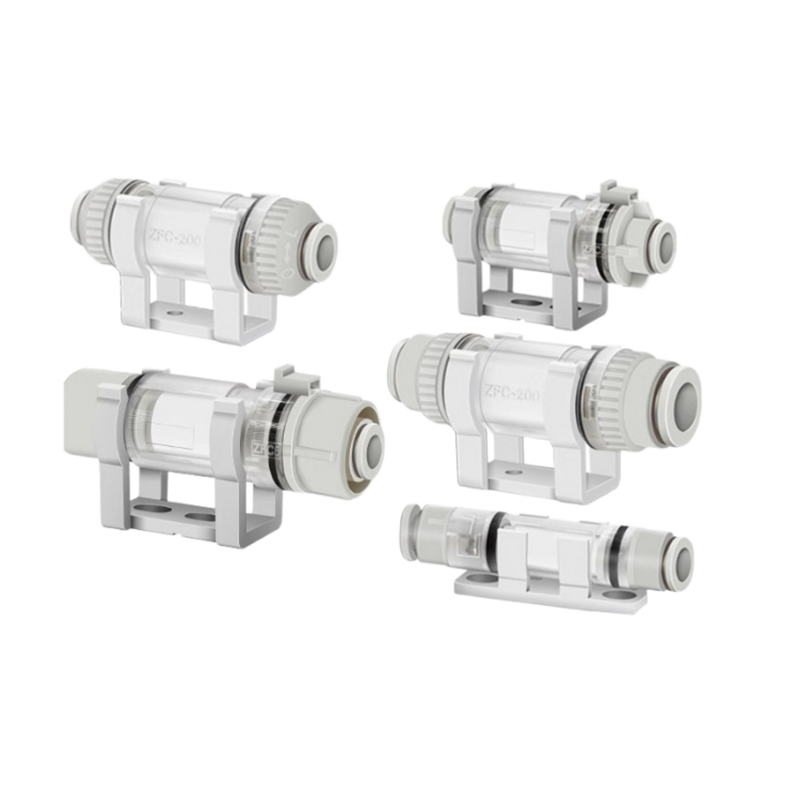

De ZFC-serie is geschikt voor een reeks poortmaten, van ø4 mm tot ø12 mm in metrische afmetingen, en van ø5/32″ tot ø3/8″ in inch-afmetingen. De aanbevolen debieten variëren tussen 10 L/min en 100 L/min (ANR) onder vacuümomstandigheden. Filtratieopties omvatten 5 μm en 10 μm elementen, waarbij de standaard 10 μm versie ongeveer 95% filtratie-efficiëntie biedt. De transparante behuizing is vervaardigd uit speciaal helder nylon, met polycarbonaat als standaardmateriaal op sommige varianten. Dit ontwerp stelt gebruikers in staat het filterelement visueel te controleren op verontreiniging. Bovendien zijn modellen met de B-suffix uitgerust met een montagebeugel voor veilige installatie op panelen of machines.

Functies:

Dit product is ontworpen om compatibel te zijn met zowel dubbele positieve als vacuümdrukken, en kan effectief vacuümniveaus tot −100 kPa en positieve drukken tot 1,0 MPa binnen één eenheid verwerken.

Uitgerust met one-touch koppelingen, maakt het snelle en gereedschapsloze aansluiting en ontkoppeling van slangen mogelijk, wat installatie- en onderhoudsprocessen vereenvoudigt.

Het patroonfilterelement maakt snelle vervanging mogelijk door simpelweg met één druk op de knop de afdekking te openen. Dit proces vereist geen gereedschap en kan zelfs worden uitgevoerd terwijl de eenheid op de leiding is aangesloten.

Een ingebouwd vergrendelingsmechanisme zorgt ervoor dat componenten stevig blijven zitten en niet verspreiden als ze losraken tijdens bedrijf met positieve druk.

Met een transparante behuizing van speciaal helder nylon of polycarbonaat kunnen gebruikers eenvoudig visuele inspecties uitvoeren om verontreiniging van het element te detecteren.

Filtratieopties omvatten 5 μm of 10 μm elementen, waarbij het standaard 10 μm element een efficiënte filtratiesnelheid van 95% bereikt.

Het compacte en lichtgewicht ontwerp wordt gerealiseerd door een gegoten harsconstructie, waarbij de modellen uit de ZFC100-serie slechts 11,5 gram wegen.

Modellen met de B-suffix worden geleverd met een meegeleverde montagebeugel, wat zorgt voor een veilige installatie in diverse omgevingen.

Een breed scala aan poorten is geschikt voor slangmaten van ø4 tot ø12 mm metrische slangen en ø5/32″ tot ø3/8″ inch slangen, wat veelzijdige toepassingsmogelijkheden biedt.

Debieten variëren van 10 tot 100 L/min (ANR), waardoor dit product geschikt is voor kleine tot middelgrote vacuümcircuittoepassingen.

Compatibele slangmaterialen zijn nylon, zacht nylon, polyurethaan en zacht polyurethaan, wat een verscheidenheid aan industriële behoeften ondersteunt.

Het product werkt efficiënt binnen een temperatuurbereik van 0 tot 60°C en is ontworpen om bevriezing onder normale omstandigheden te voorkomen.

Weerstand van het filterelement tegen drukverschil varieert per serie, met 0,15 MPa voor de ZFC10 en ZFC20 serie, en 0,10 MPa voor de ZFC05 serie.

Technische parameters:

Toepassingen:

Bescherming van vacuümzuignappen speelt een cruciale rol bij het beveiligen van vacuümsystemen door te voorkomen dat stof en deeltjes het vacuümcircuit binnendringen. Deze bescherming helpt mogelijke schade aan ejectoren of pompen te voorkomen, waardoor de levensduur en efficiëntie van de apparatuur wordt gewaarborgd.

In pick-and-place systemen is filtratie essentieel op robotarmen en materiaaltransportzuigleidingen. Deze filtratie zorgt ervoor dat verontreinigingen de precisie en betrouwbaarheid van robotoperaties niet verstoren.

De productie van halfgeleiders en elektronica profiteert aanzienlijk van bescherming van vacuümcircuits. Toepassingen zoals het oppakken van chips, het hanteren van optische lenzen en precisieassemblage vereisen schone vacuümomgevingen om hoogwaardige productiestandaarden te handhaven.

Binnen de assemblage van auto's wordt vacuümadsorptie gebruikt voor het transporteren en vasthouden van carrosseriepanelen en diverse componenten. Effectieve vacuumbescherming en filtratie zijn essentieel om soepele hanterings- en assemblageprocessen te handhaven.

De voedingsmiddelen- en medische apparatuurindustrie is afhankelijk van vacuümfiltratie tijdens verpakking, verwerking en assemblage van medische apparaten. Het waarborgen van contaminatievrije vacuümcircuits is cruciaal om hygiëne- en veiligheidseisen te voldoen.

Drukkerijmachines maken gebruik van vacuümbevestiging en transferfiltratie om een nauwkeurige en consistente afdrukkwaliteit te handhaven. Adequate bescherming van vacuümcircuits helpt systeemstoringen en stilstand te voorkomen.

Automatische transportapparatuur maakt gebruik van filtratie om vacuümgeneratoren en kleppen binnen geautomatiseerde productielijnen te beschermen. Deze bescherming is essentieel voor het handhaven van ononderbroken en efficiënte werking.

Ten slotte maken gecombineerde vacuüm- en blaassystemen gebruik van een enkel filter dat zowel vacuümadsorptie als positieve drukontlasting kan verwerken. Deze dubbele filtratie vereenvoudigt het systeemontwerp en zorgt tegelijkertijd voor effectieve bescherming.

Ondersteuning en diensten:

Bedankt voor het kiezen van ons product Vacuümzuignap. Om optimale prestaties en een lange levensduur te garanderen, volgt u de onderstaande richtlijnen voor technische ondersteuning en diensten.

Installatie: Inspecteer de zuignap voor installatie op zichtbare schade of vuil. Reinig het oppervlak waarop de zuignap zal worden aangebracht om ervoor te zorgen dat het glad, droog en vrij van stof of vet is. Een correcte installatie is cruciaal voor effectieve zuigkracht en veilige bevestiging.

Gebruik: Vermijd blootstelling van de zuignap aan extreme temperaturen of agressieve chemicaliën, aangezien deze het materiaal kunnen aantasten en de zuigkracht kunnen verminderen. Gebruik de zuignap binnen de gespecificeerde belastingscapaciteit om schade of defecten te voorkomen.

Onderhoud: Reinig de zuignap regelmatig met milde zeep en water om vuil en oliën te verwijderen die de zuigkracht kunnen belemmeren. Inspecteer de zuignap periodiek op tekenen van slijtage of schade en vervang deze indien nodig om veiligheid en effectiviteit te handhaven.

Probleemoplossing: Als de zuignap niet blijft hechten, controleer dan de reinheid van het oppervlak, zorg ervoor dat het oppervlak niet-poreus en glad is, en controleer of de zuignap niet beschadigd of vervormd is. Breng de zuignap opnieuw aan door stevig te drukken om luchtbellen te verwijderen.

Garantie en reparatie: Onze Vacuümzuignap wordt geleverd met een beperkte garantie tegen fabricagefouten. Raadpleeg de garantievoorwaarden voor gedetailleerde informatie. Zorg ervoor dat het product voor reparatie- of vervangingsdiensten wordt behandeld volgens de garantievoorschriften.

Raadpleeg voor verdere hulp de gebruikershandleiding of bezoek onze ondersteuningswebsite voor veelgestelde vragen en gedetailleerde instructies.
