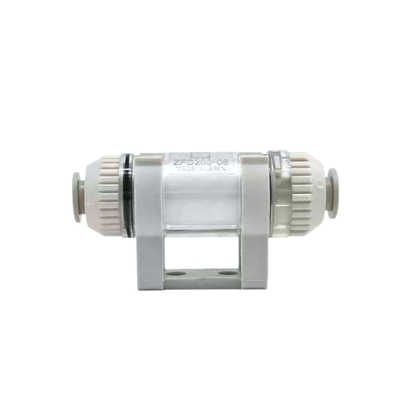

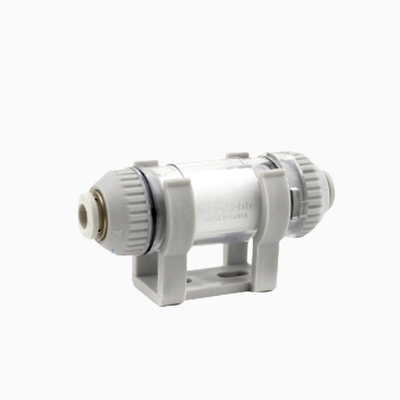

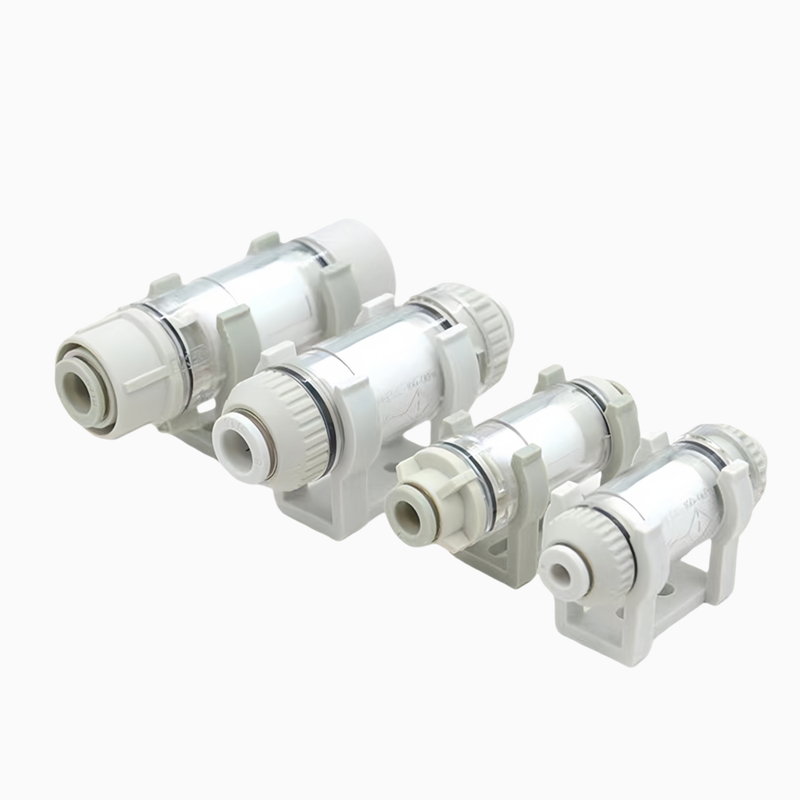

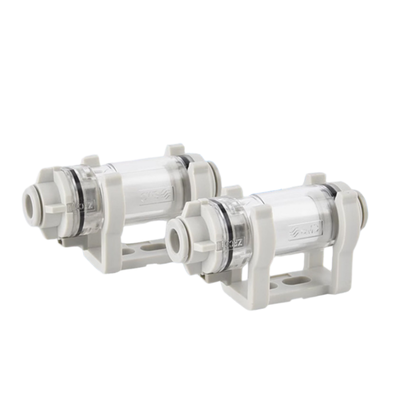

SMC ZFC100‐06B ZFC200‐06B Compact Negatieve Druk Zuigfilter One‐Touch Push‐In Fitting Anti‐Scatter Lock Mechanism Tool-Free Element Swap For Automation Pneumatic Auxiliary Pipeline

Productbeschrijving:

De ZFC-serie bestaat uit compacte inline luchtzuigfilters die speciaal zijn ontworpen om vacuümapparatuur te beschermen tegen stof, deeltjes en andere verontreinigingen die de werking van pneumatische vacuümcircuits kunnen verstoren. Deze filters worden direct in de zuigleiding geïnstalleerd, gepositioneerd tussen de vacuümgenerator en de zuignap. Hun primaire functie is het voorkomen dat vuil in vacuümpompen, ejectoren en kleppen terechtkomt, waardoor de levensduur en betrouwbaarheid van essentiële vacuümcomponenten worden verbeterd.

Een van de opvallende kenmerken van de ZFC-serie is de dubbele drukfunctionaliteit. Eén enkele filtereenheid kan zowel vacuümdrukken tot wel −100 kPa als positieve drukken tot 1,0 MPa effectief beheren. Deze veelzijdigheid maakt het ideaal voor gebruik in gecombineerde vacuüm- en blaascirkels zonder de noodzaak van meerdere filtereenheden. Bovendien maken de one-touch fittingen een snelle, gereedschapsloze aansluiting en ontkoppeling van slangen mogelijk. Het cartridge-type element is eenvoudig te vervangen door simpelweg de afdekking met één druk te openen, zelfs terwijl het filter op het leidingsysteem is aangesloten.

De ZFC-serie ondersteunt een reeks poortmaten, van ø4 mm tot ø12 mm in metrische eenheden, evenals ø5/32" tot ø3/8" in inch-eenheden. Aanbevolen debieten variëren tussen 10 L/min en 100 L/min (ANR) onder vacuümomstandigheden. Filtratieopties omvatten deeltjesgroottes van 5 μm of 10 μm, waarbij het standaard 10 μm element een filtratie-efficiëntie van 95% biedt. De transparante behuizing is gemaakt van speciaal helder nylon, met enkele varianten die standaard een polycarbonaat optie hebben. Dit ontwerp maakt visuele inspectie van het filterelement op verontreiniging mogelijk. Bovendien zijn modellen met de B-suffix uitgerust met een montagebeugel om een veilige installatie op panelen of machines te garanderen.

Kenmerken:

Deze unit biedt dubbele compatibiliteit met zowel positieve als vacuümdrukken, en beheert efficiënt vacuümniveaus tot −100 kPa en positieve drukken tot 1,0 MPa. Deze veelzijdigheid maakt het geschikt voor een breed scala aan toepassingen.

Uitgerust met one-touch fittingen, maakt het apparaat snelle en gereedschapsloze slangverbindingen en ontkoppelingen mogelijk, wat installatie- en onderhoudstaken vereenvoudigt. Bovendien maakt het cartridge-type elementontwerp een snelle vervanging mogelijk door simpelweg de afdekking met één druk te openen, zonder gereedschap, zelfs wanneer de unit op leidingen is aangesloten.

Een vergrendelingsmechanisme is geïntegreerd om te voorkomen dat componenten verspreid raken als ze tijdens positieve drukoperaties worden losgedraaid, wat zorgt voor veiligheid en betrouwbaarheid. De transparante behuizing, gemaakt van speciaal helder nylon of polycarbonaat, maakt visuele inspectie van elementverontreiniging mogelijk zonder de unit te hoeven demonteren.

Filtratieopties omvatten 5 μm of 10 μm elementen, waarbij het standaard 10 μm element een filtratie-efficiëntie van 95% biedt. De compacte en lichtgewicht constructie maakt gebruik van gegoten hars, en de ZFC100-serie weegt slechts 11,5 gram, wat handig is voor diverse installatieomgevingen.

Modellen met de B-suffix worden geleverd met een montagebeugel om de unit stevig te bevestigen tijdens installatie. Dit product ondersteunt een breed poortbereik, compatibel met metrische slangmaten van ø4 tot ø12 mm, evenals inch slangmaten van ø5/32" tot ø3/8".

Debieten variëren van 10 tot 100 L/min (ANR), wat deze unit ideaal maakt voor kleine tot middelgrote vacuümcircuits. Het ondersteunt een verscheidenheid aan slangmaterialen, waaronder nylon, zacht nylon, polyurethaan en zacht polyurethaan, wat de aanpasbaarheid vergroot.

Het bedrijfstemperatuurbereik is van 0 tot 60°C, wat zorgt voor een goede werking zonder risico op bevriezing. De weerstand van het element tegen drukverschil is 0,15 MPa voor de ZFC10 en ZFC20 serie, en 0,10 MPa voor de ZFC05 serie.

Technische parameters:

Toepassingen:

Bescherming van vacuümzuignappen speelt een cruciale rol bij het voorkomen dat stof en deeltjes het vacuümsysteem binnendringen. Deze bescherming helpt potentiële schade aan gevoelige componenten zoals ejectoren en pompen te voorkomen, wat zorgt voor de levensduur en betrouwbaarheid van de apparatuur.

In pick-and-place systemen is filtratie essentieel op robotarmen en materiaaltransportzuigleidingen. Deze filtratie helpt de reinheid en efficiëntie van de vacuümleidingen te handhaven, wat bijdraagt aan nauwkeurige en effectieve werking in geautomatiseerde processen.

De halfgeleider- en elektronica-industrie zijn sterk afhankelijk van vacuümcircuitbescherming. Vacuümfiltratie is van vitaal belang tijdens processen zoals het oppakken van chips, het hanteren van optische lenzen en precisieassemblage, waar zelfs kleine verontreinigingen de productkwaliteit en prestaties kunnen beïnvloeden.

Automotive assemblage profiteert van vacuümadsorptietechnieken voor het transporteren en vasthouden van carrosseriepanelen en componenten. Goede filtratie zorgt ervoor dat vacuümcircuits soepel werken, waardoor stilstand wordt verminderd en de assemblage nauwkeurigheid wordt verbeterd.

In de voedingsmiddelen- en medische apparatuursectoren wordt vacuümfiltratie toegepast tijdens verpakking, verwerking en assemblage van medische apparaten. Deze filtratie beschermt de vacuümcircuits tegen verontreinigingen, waardoor hygiënenormen en productintegriteit worden gehandhaafd.

Drukkerijmachines maken gebruik van vacuüm hold-down en transferfiltratie om materialen vast te zetten en een soepele werking te garanderen. Effectieve vacuümfiltratie voorkomt verstoppingen en schade, wat de prestaties van de machine verbetert.

Automatische transferapparatuur profiteert van vacuümfiltratie door vacuümgeneratoren en kleppen te beschermen die worden gebruikt in geautomatiseerde productielijnen. Deze bescherming verlengt de levensduur van de apparatuur en handhaaft een consistente werking.

Voor systemen die vacuüm- en blaascirkels combineren, kan één filter zowel vacuümadsorptie als positieve drukontlasting aan. Deze dubbele filtratie stroomlijnt het systeemontwerp en handhaaft tegelijkertijd een efficiënte verontreinigingscontrole.

Ondersteuning en diensten:

Producttechnische ondersteuning en diensten

Onze vacuümzuignap is ontworpen om betrouwbare en efficiënte prestaties te leveren voor diverse industriële en commerciële toepassingen. Om optimaal gebruik en een lange levensduur van het product te garanderen, dient u de volgende richtlijnen en ondersteuningsdiensten te volgen.

Installatie en gebruik:Inspecteer de zuignap vóór installatie op eventuele schade of vuil. Reinig het oppervlak waarop de zuignap wordt aangebracht om een veilige afdichting te garanderen. Gebruik de gespecificeerde vacuümdruk volgens de producthandleiding om schade of verminderde zuigefficiëntie te voorkomen.

Onderhoud:Reinig de zuignap regelmatig met milde zeep en water om stof en verontreinigingen te verwijderen. Gebruik geen agressieve chemicaliën of schurende materialen die het siliconen- of rubberoppervlak kunnen aantasten. Controleer periodiek op slijtage en vervang de zuignap als er scheuren of vervormingen worden opgemerkt.

Probleemoplossing:Als de zuignap niet blijft hechten, controleer dan of het oppervlak glad, schoon en niet-poreus is. Zorg ervoor dat het vacuümsysteem correct functioneert en dat er geen lekken in de verbindingen zijn. Raadpleeg voor aanhoudende problemen de probleemoplossingssectie van de gebruikershandleiding.

Garantie en reparaties:Onze vacuümzuignappen worden geleverd met een beperkte garantie die fabricagefouten dekt. Bewaar het aankoopbewijs voor garantieclaims. Reparaties of vervangingen worden afgehandeld volgens de garantievoorwaarden die in de productdocumentatie worden vermeld.

Technische assistentie:Voor verdere technische ondersteuning, gedetailleerde productinformatie of aanpassingsverzoeken kunt u de producthandleiding raadplegen of onze officiële website bezoeken voor bronnen en veelgestelde vragen.

We streven ernaar om uitstekende klantenservice en ondersteuning te bieden om uw tevredenheid met onze vacuümzuignap producten te garanderen.

Verpakking en verzending:

Productverpakking:

De vacuümzuignap wordt zorgvuldig verpakt in een stevige, milieuvriendelijke doos om maximale bescherming tijdens transport te garanderen. Elke zuignap is individueel verpakt in bubbeltjesplastic om krassen en schade te voorkomen. De verpakking bevat een gebruikershandleiding en installatie-instructies voor eenvoudig en veilig gebruik. Bovendien is de doos voorzien van productdetails, hanteringsinstructies en een barcode voor voorraadbeheer.

Verzending:

Wij bieden betrouwbare en veilige verzendopties om uw vacuümzuignap snel en in perfecte staat te leveren. Alle bestellingen worden binnen 1-2 werkdagen verwerkt en verzonden via vertrouwde vervoerders met trackinginformatie. Voor internationale zendingen wordt douanedocumentatie voorbereid om een soepele levering te garanderen. Op verzoek bieden wij ook opties voor versnelde verzending. Uw tevredenheid en de veilige aankomst van uw product zijn onze topprioriteiten.
