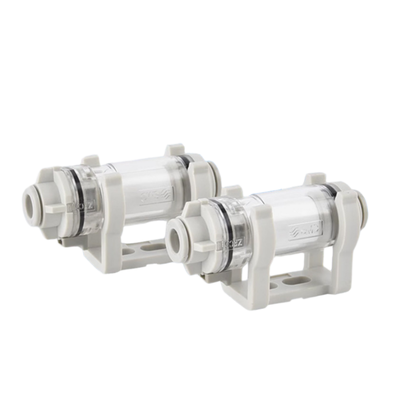

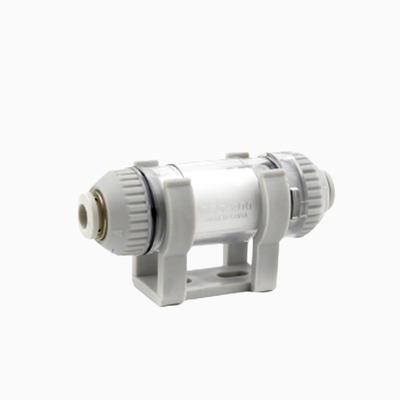

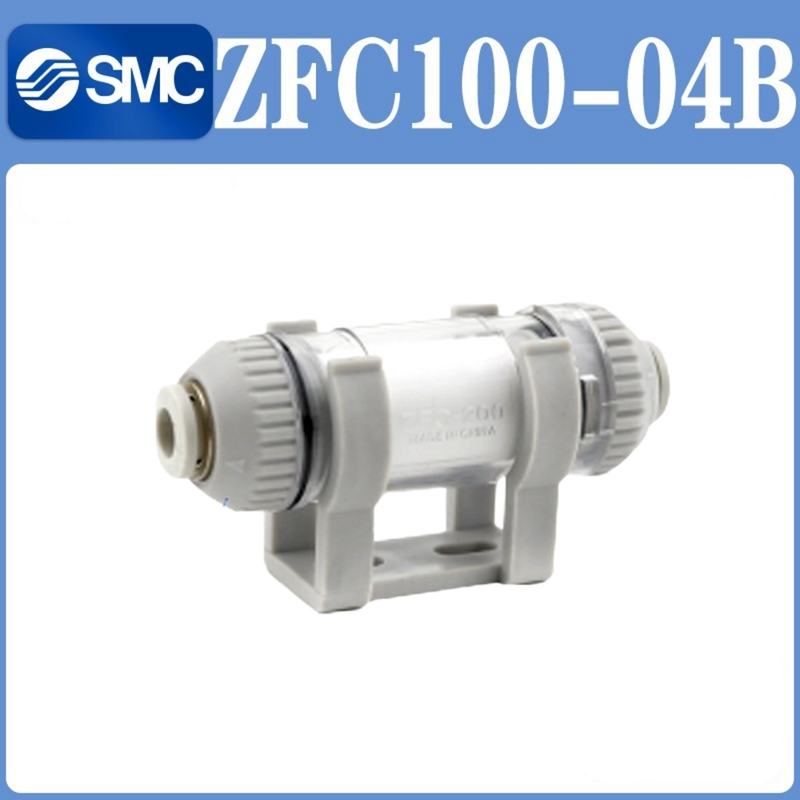

SMC ZFC100-04B ZFC Serie In-line Luchtzuigfilter 10µm Filtratie Voor 4MM Slang Anti-rotatie Vergrendelingsbeugel Montage Voorkom Contaminatie Schade Aan Vacuüm Uitwerper Pneumatisch Circuit

Productbeschrijving:

De ZFC-serie bestaat uit compacte inline luchtzuigfilters die speciaal zijn ontworpen om vacuümapparatuur te beschermen tegen stof, deeltjes en andere verontreinigingen. Deze onzuiverheden kunnen de werking van pneumatische vacuümcircuits verstoren, dus de filters spelen een cruciale rol bij het handhaven van de betrouwbaarheid van het systeem. De filters worden direct in de zuigleiding tussen de vacuüumgenerator en de zuignap geïnstalleerd en blokkeren effectief vuil dat vacuümpompen, ejectoren en kleppen binnendringt, waardoor de levensduur van deze kritieke vacuümcomponenten wordt verlengd.

Een van de opvallende kenmerken van de ZFC-serie is de dubbele drukfunctionaliteit. Eén enkele unit kan vacuümdruk tot -100 kPa en positieve druk tot 1,0 MPa aan. Dit maakt het ideaal voor systemen die vacuüm- en blaascircuits combineren, waardoor de noodzaak voor meerdere aparte filterunits komt te vervallen. Bovendien zijn de filters uitgerust met one-touch fittingen die een snelle, gereedschapsloze aansluiting en ontkoppeling van slangen mogelijk maken. Het cartridge-type element in het filter kan eenvoudig worden vervangen door de afdekking met één druk te openen, zelfs terwijl het filter nog op het leidingensysteem is aangesloten.

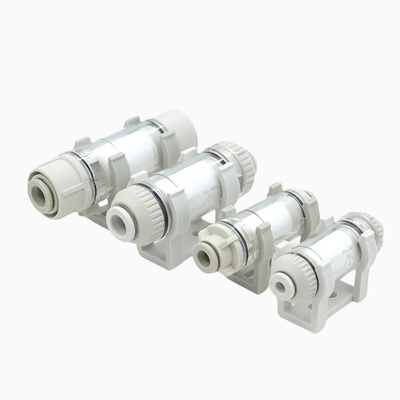

De ZFC-serie is geschikt voor een reeks poortmaten, van ø4 mm tot ø12 mm in metrische afmetingen, en van ø5/32″ tot ø3/8″ in inch-maten. De aanbevolen debieten variëren van 10 L/min tot 100 L/min (ANR) onder vacuümomstandigheden. Filtratieopties omvatten 5 µm en 10 µm elementen, waarbij de standaard 10 µm cartridge een filtratie-efficiëntie van 95% biedt. De transparante behuizing van het filter, gemaakt van speciaal helder nylon of polycarbonaat op sommige varianten, stelt gebruikers in staat het element visueel te inspecteren op eventuele verontreiniging. Bovendien zijn modellen met de B-suffix voorzien van een montagebeugel, waardoor een veilige installatie op panelen of machines mogelijk is.

Kenmerken:

Deze unit biedt dubbele compatibiliteit met zowel positieve als vacuümdruk, en verwerkt efficiënt een bereik van -100 kPa vacuüm tot 1,0 MPa positieve druk. Deze veelzijdigheid maakt het geschikt voor diverse toepassingen die wisselende drukcondities vereisen.

Uitgerust met one-touch fittingen, maakt het apparaat snelle en gereedschapsloze slangverbinding en -ontkoppeling mogelijk. Deze functie vereenvoudigt installatie en onderhoud, wat tijd en moeite bespaart tijdens installatie of service.

Het cartridge-type elementontwerp maakt snelle vervanging mogelijk door simpelweg de afdekking met één druk te openen. Er zijn geen extra gereedschappen nodig voor dit proces, en het element kan worden vervangen, zelfs terwijl de unit op de leiding is aangesloten.

Om de veiligheid tijdens bedrijf onder positieve druk te garanderen, is een vergrendelingsmechanisme geïntegreerd. Dit voorkomt dat onderdelen verspreiden als ze losraken, waardoor de integriteit en veiligheid van het systeem behouden blijven.

De transparante behuizing, gemaakt van speciaal helder nylon of polycarbonaat, maakt visuele inspectie van elementvervuiling mogelijk. Deze functie helpt gebruikers de toestand van het element te controleren zonder demontage.

De filtratie-efficiëntie is geoptimaliseerd met opties van 5 µm of 10 µm filtratie. Het standaard 10 µm element biedt een filtratie-efficiëntie van 95%, wat zorgt voor betrouwbare prestaties bij het verwijderen van verontreinigingen.

Gemaakt van gegoten hars, is de unit compact en lichtgewicht. De ZFC100-serie weegt bijvoorbeeld slechts 11,5 gram, wat eenvoudige hantering en installatie vergemakkelijkt waar ruimte en gewicht belangrijk zijn.

Modellen met een B-suffix worden geleverd met een montagebeugel. Deze beugel ondersteunt een veilige en stabiele installatie, wat het gemak en de veiligheid vergroot.

De unit ondersteunt een breed poortbereik dat metrische slangmaten van ø4 tot ø12 mm en inch slangmaten van ø5/32″ tot ø3/8″ omvat. Deze brede compatibiliteit zorgt voor flexibiliteit voor verschillende slangvereisten.

Debieten variëren van 10 tot 100 L/min (ANR), waardoor de unit geschikt is voor kleine tot middelgrote vacuümcircuits. Dit stelt het in staat om efficiënt te voldoen aan de eisen van verschillende systeemgroottes.

Compatibele slangmaterialen zijn nylon, zacht nylon, polyurethaan en zacht polyurethaan. Deze brede toepasbaarheid biedt gebruikers flexibiliteit bij het kiezen van slangen op basis van hun systeembehoeften.

Het apparaat werkt betrouwbaar binnen een temperatuurbereik van 0 tot 60°C, wat zorgt voor goede prestaties zonder bevriezing onder typische omgevingsomstandigheden.

De differentiële drukweerstand van het element varieert per serie: 0,15 MPa voor de ZFC10 en ZFC20 serie, en 0,10 MPa voor de ZFC05 serie. Deze specificatie zorgt voor de duurzaamheid van het element volgens de eisen van de toepassing.

Technische Parameters:

Toepassingen:

Bescherming van vacuümzuignappen speelt een cruciale rol bij het voorkomen dat stof en deeltjes het vacuümsysteem binnendringen. Deze beveiliging helpt schade aan belangrijke componenten zoals ejectoren en pompen te voorkomen, waardoor de levensduur en betrouwbaarheid van de apparatuur wordt gewaarborgd.

Op het gebied van pick-and-place systemen is filtratie essentieel op zowel robotarmen als materiaaltransportzuigleidingen. Deze filtratie zorgt ervoor dat de vacuümcircuits schoon blijven, wat essentieel is voor het handhaven van precisie en efficiëntie in geautomatiseerde operaties.

De halfgeleider- en elektronica-industrie profiteert enorm van vacuümfiltratietechnologie. Het wordt gebruikt om vacuümcircuits te beschermen die betrokken zijn bij delicate processen zoals het oppakken van chips, het hanteren van optische lenzen en het uitvoeren van precieze assemblage taken.

Autofabrieklijnen maken gebruik van vacuümadsorptie voor het transporteren en vasthouden van carrosseriepanelen en diverse componenten. Effectieve filtratie in deze vacuümsystemen zorgt voor een soepele hantering en vermindert het risico op verontreiniging en apparatuurstoringen.

In de voedingsmiddelen- en medische apparatuursector wordt vacuümfiltratie toegepast tijdens verpakking, verwerking en assemblage van medische apparaten. Deze filtratie helpt hygiënenormen te handhaven en beschermt vacuümapparatuur tegen verontreinigingen.

Drukkerijmachines zijn afhankelijk van vacuüm-hold-down en transferfiltratie om stabiele en nauwkeurige papierverwerking te garanderen. Goede filtratie in vacuümsystemen minimaliseert stilstand en handhaaft een consistente printkwaliteit.

Automatische transportapparatuur profiteert van vacuümfiltratie door vacuümgeneratoren en kleppen binnen geautomatiseerde productielijnen te beschermen. Deze bescherming verbetert de systeembetrouwbaarheid en operationele uptime.

Voor systemen die vacuüm- en blaascircuits combineren, kan één filter effectief zowel vacuümadsorptie als positieve drukontlastingsfuncties beheren. Deze dubbele functionaliteit vereenvoudigt het onderhoud en verbetert de algehele systeemprestaties.
