Productbeschrijving:

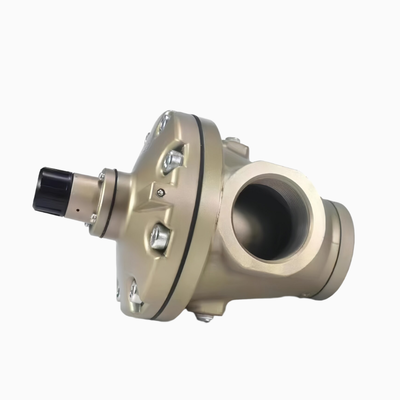

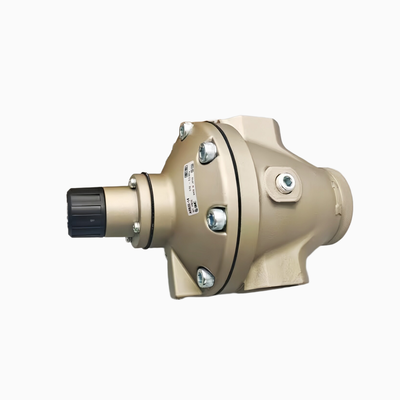

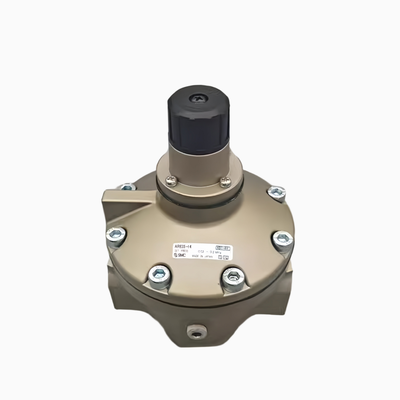

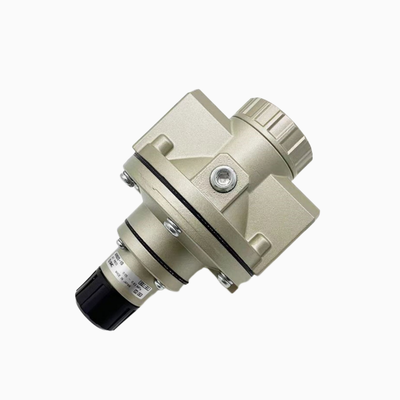

De SMC AR425 tot AR935 serie vertegenwoordigt een lijn van intern pilootgestuurde, ontlastende luchtregelaars. Deze apparaten zijn specifiek ontworpen voor zware industriële persluchtsystemen waar het handhaven van een stabiele uitlaatdruk samen met een hoge stroomcapaciteit cruciaal is. In tegenstelling tot direct werkende regelaars, gebruiken deze pilootgestuurde modellen de toevoerlucht zelf om de hoofdklep te regelen. Deze ontwerpbenadering zorgt voor superieure drukregelingsnauwkeurigheid, soepelere stroomkarakteristieken en vermindert fluctuaties in de uitlaatdruk wanneer er veranderingen optreden in de inlaatdruk.

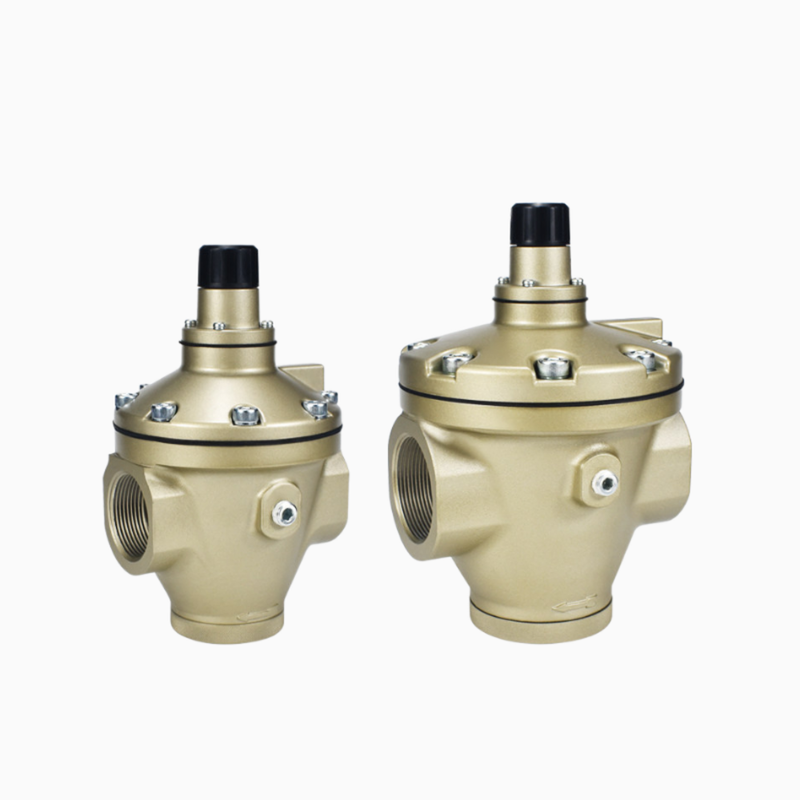

Dit productassortiment omvat 12 populaire onderdeelnummers verdeeld over vier verschillende subseries: AR625, AR635, AR825 en AR835. Deze regelaars worden geleverd met poortmaten variërend van Rc 3/4" tot Rc 1-1/2". Er zijn twee beschikbare drukbereiken om aan verschillende toepassingen te voldoen: een bereik van 0,05 tot 0,83 MPa (bekend als het 25 type) en een lager bereik van 0,02 tot 0,2 MPa (35 lagedruk type). Modellen met de aanduiding "G" zijn uitgerust met een paneeldrukmeter, en een optionele montagebeugel, B25P, kan worden toegevoegd voor installatiegemak.
De veelzijdigheid en betrouwbaarheid van deze luchtregelaars maken ze breed toepasbaar in tal van industriële omgevingen. Veelvoorkomende toepassingen zijn compressorstations, centrale persluchtleidingen, geautomatiseerde productielijnen, pneumatische manipulatoren en OEM-machinepakketten. Hun robuuste constructie en precieze regelmogelijkheden maken ze een essentieel onderdeel voor het waarborgen van efficiënte en stabiele werking in veeleisende persluchtomgevingen.
Kenmerken:
Deze regelaar is voorzien van een pilootgestuurd ontwerp dat zorgt voor een veel stabielere uitlaatdruk in vergelijking met direct werkende regelaars. Hij blijft onaangetast door fluctuaties in de inlaatdruk, wat zorgt voor consistente prestaties, zelfs onder wisselende omstandigheden.
Uitgerust met een intern ontlastingsmechanisme, ventileert de regelaar automatisch overtollige uitlaatdruk naar de atmosfeer. Deze functie helpt bij het handhaven van een constante druk in de leiding, wat de veiligheid en betrouwbaarheid verhoogt.
De behuizing van de regelaar is gemaakt van spuitgietaluminium, inclusief een beschermde kap en kamer. Dit ontwerp maakt de regelaar niet alleen lichtgewicht, maar biedt ook uitstekende warmteafvoer, waardoor hij ideaal is voor gebruik in veeleisende fabrieksomgevingen.
Er zijn twee instelbare drukbereiken beschikbaar voor verschillende toepassingen: 0,05 tot 0,83 MPa (model 25) en 0,02 tot 0,2 MPa (model 35, een lagedruk precisietype). Deze flexibiliteit maakt nauwkeurige controle over de werkdruk mogelijk, afhankelijk van specifieke behoeften.
De regelaar ondersteunt meerdere poortmaten, waaronder 3/4", 1", 1-1/4" en 1-1/2". Bovendien kunnen op verzoek schroefdraadopties zoals Rc (PTF), NPT (F) en G schroefdraad worden geleverd om aan verschillende leidingvereisten te voldoen.
Voor verbeterd gebruiksgemak zijn een optionele drukmeter (aangeduid met de G-suffix, uit de G46-serie) en een montagebeugel (model B25P) beschikbaar. Deze accessoires bieden duidelijke lokale drukmetingen en vergemakkelijken eenvoudige retrofit-installaties.
Om onbedoelde aanpassingen te voorkomen en ingestelde drukken te handhaven, is er een borgschroef aangebracht op de verstelknop. Deze functie zorgt ervoor dat de regelaar veilig gekalibreerd blijft nadat de instellingen zijn voltooid.
Technische parameters:
| Artikel |
AR625 / AR825 (Hoog bereik) |
AR635 / AR835 (Laag bereik) |
| Vloeistof |
Lucht |
Lucht |
| Max. werkdruk |
1,0 MPa |
1,0 MPa |
| Proefdruk |
1,5 MPa |
1,5 MPa |
| Insteldrukbereik |
0,05 tot 0,83 MPa |
0,02 tot 0,2 MPa |
| Constructie |
Intern pilootgestuurd, ontlastend type (pilootlucht lekt altijd) |
Hetzelfde |
| Omgevings-/vloeistoftemperatuur |
-5 tot 60°C (geen bevriezing) |
-5 tot 60°C (geen bevriezing) |
| Aansluiting drukmeter |
1/4" |
1/4" |
| Luchtverbruik (ontlastingsgat) |
5 L/min (ANR) bij max. druk |
5 L/min (ANR) bij max. druk |
| Materiaal behuizing |
Spuitgietaluminium |
Spuitgietaluminium |
| Verstel-/klepveer |
Stalen draad 1 / Roestvrij staal |
Stalen draad 1 / Roestvrij staal |
| Materiaal handgreep |
ABS |
ABS |
| Gewicht — AR625/635 |
1,1 kg |
1,1 kg |
| Gewicht — AR825/835 |
2,5 kg |
2,5 kg |
Toepassingen:
Luchtcompressorstations en centrale FRL (filter-regelaar-smermiddelen) units spelen een cruciale rol bij het handhaven van een schone en gereguleerde luchttoevoer voor diverse industriële toepassingen.
Vertakkingsdrukregeling is essentieel voor geautomatiseerde assemblage-, verpakkings- en transportlijnen, en zorgt voor optimale prestaties en veiligheid gedurende het productieproces.
Pneumatische actuatoren, waaronder luchtcilinders, grijpers, pneumatische klauwen en vacuümgeneratoren, zijn veelgebruikte componenten die nauwkeurige en efficiënte bewegingscontrole bieden in tal van systemen.
Diverse werktuigmachines, lascabines, spuitcabines, luchtblazers en spoelpunten maken gebruik van pneumatische technologie om een betrouwbare en consistente werking te bereiken.
OEM-machines in sectoren zoals voedingsmiddelen en dranken, textiel, elektronica, halfgeleiders en verpakkingen profiteren sterk van op maat gemaakte pneumatische oplossingen die zijn afgestemd op hun specifieke behoeften.
Secundaire drukverlaging en preciseregeling zijn kritieke functies op hoog-doorstromende gecentraliseerde luchtleidingen om systeemstabiliteit en nauwkeurigheid te handhaven.
Ondersteuning en diensten:
SMC biedt uitgebreide technische ondersteuning en diensten voor zijn solenoïdekleppen om optimale prestaties en klanttevredenheid te garanderen. Onze ondersteuning omvat gedetailleerde productdocumentatie, installatiehandleidingen en probleemoplossingshandleidingen om gebruikers te helpen de kleppen effectief te begrijpen en te bedienen.
Wij bieden deskundige adviesdiensten om te helpen bij het selecteren van de juiste solenoïdeklep voor uw specifieke toepassing, rekening houdend met factoren zoals vloeistoftype, druk, temperatuur en elektrische vereisten. Ons engineeringteam staat klaar om aangepaste oplossingen en technisch advies te bieden.
SMC organiseert ook producttrainingen en webinars om klanten en partners te informeren over de nieuwste technologieën en best practices met betrekking tot het gebruik en onderhoud van solenoïdekleppen.
Voor onderhoud en reparatie bieden wij geautoriseerde servicecentra die zijn uitgerust met originele reserveonderdelen om de levensduur en betrouwbaarheid van uw solenoïdekleppen te garanderen. Bovendien dekt onze garantieservice fabricagefouten en ondersteunt productvervangingen of reparaties indien nodig.
Met deze diensten streeft SMC ernaar klanten te ondersteunen gedurende de gehele levenscyclus van hun solenoïdekleppen, van selectie en installatie tot onderhoud en probleemoplossing, om maximale efficiëntie en minimale stilstand te garanderen.
Verpakking en verzending:
Alle SMC solenoïdekleppen worden zorgvuldig verpakt om ervoor te zorgen dat ze in perfecte staat aankomen. Elke klep is individueel verzegeld in beschermend plastic en opgevuld met schuim of noppenfolie om schade tijdens transport te voorkomen. De producten worden vervolgens in stevige, duurzame dozen geplaatst die bestand zijn tegen hantering en verzendbelastingen.
Voor bulkbestellingen worden kleppen georganiseerd in aangepaste inzetstukken of compartimenten binnen grotere dozen om beweging en impact te voorkomen. Bovendien zijn alle pakketten duidelijk gelabeld met productdetails, hanteringsinstructies en verzendinformatie om een soepele logistiek te vergemakkelijken.
Verzending gebeurt via betrouwbare vervoerders die tracking- en verzekeringsopties bieden. Wij geven prioriteit aan snelle verzending en veilige levering om ervoor te zorgen dat uw SMC solenoïdekleppen op tijd en klaar voor installatie aankomen.
