Productbeschrijving:

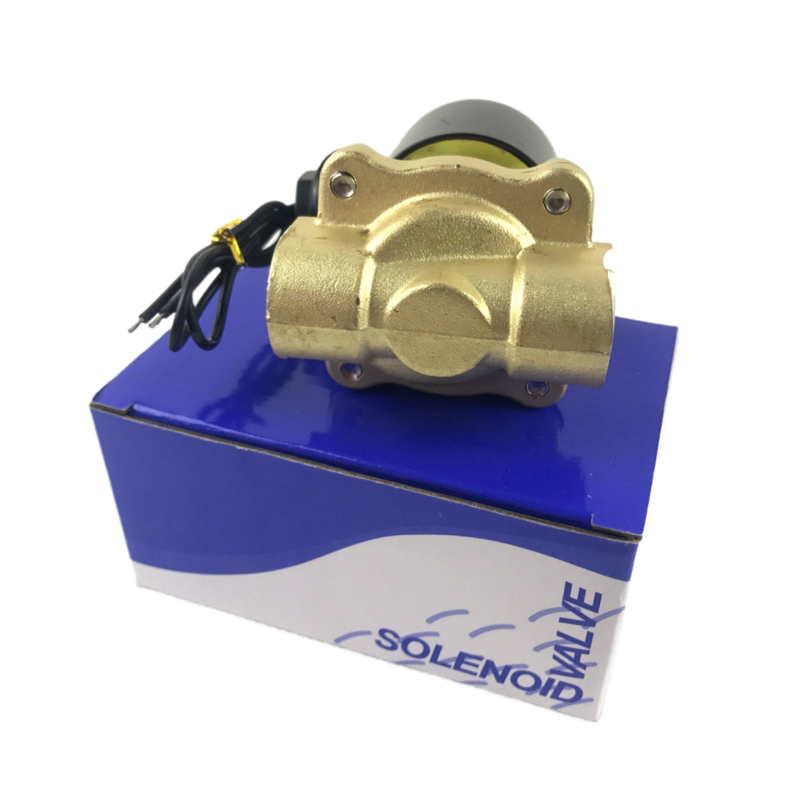

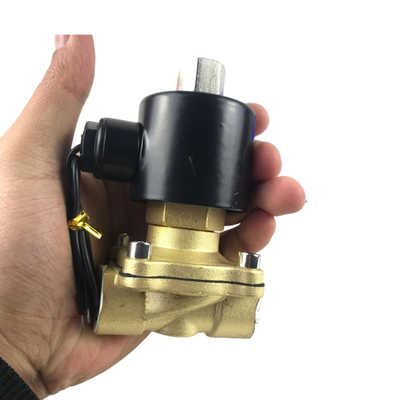

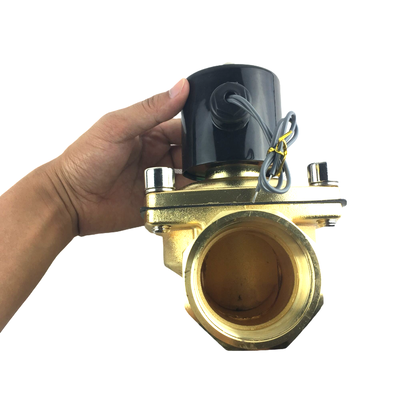

De 2W-serie, die de 2W UD- en 2W UW-onderseries omvat, is een hoogwaardige, rechtstreeks werkende 2/2-weg magnetoventil.Het is ontworpen om een betrouwbare aan/uit bediening te bieden voor verschillende vloeistoffen zoals water, lucht, olie, gas en brandstof. De UD-onderserie is bedoeld voor standaardpoortgroottes van G3/8" tot en met G1‐1/4", terwijl de UW-onderserie is bedoeld voor grotere poortgroottes van G1‐1/4" tot en met G2",waardoor het ideaal is voor toepassingen met een hoge stroom.
Deze klep is ontworpen met veelzijdigheid in het achterhoofd, met een rechtstreeks werkende diafragmastructuur die het mogelijk maakt om vanaf nuldruk (0 bar) te werken.Dit unieke ontwerp maakt het niet meer nodig om een minimale verschillend druk, waardoor snelle reactietijden en betrouwbare prestaties worden gewaarborgd, zelfs in systemen die onder lage druk werken of die door zwaartekracht worden gevoed.
De 2W-serie is verkrijgbaar in zowel normaal gesloten (NC) als normaal open (NO) configuraties, waardoor de aanpassing kan worden aangepast aan specifieke systeemvereisten.De klepcarrosserie-opties omvatten gesmeed messing voor de 2W-versie of roestvrij staal voor de 2S-variantBovendien worden verschillende afdichtingsmaterialen zoals NBR (standaard), EPDM en FKM (Viton) aangeboden om verschillende media en temperatuuromstandigheden te hanteren.
De door deze kleppen ondersteunde standaardspanningen zijn DC24V, AC110V, AC220V en AC380V. Op aanvraag kunnen ook aangepaste spanningsopties worden aangeboden,meer flexibiliteit om aan verschillende toepassingsvereisten te voldoen.
Kenmerken:
Start met nuldruk
Het rechtstreekswerkende ontwerp maakt het systeem betrouwbaar vanaf 0 bar druk.
Hoge doorvoercapaciteit
De UW-serie biedt een reeks openingsgroottes van 16 mm tot 50 mm. Met Cv-waarden tussen 4,8 en 48 zorgen deze modellen voor een efficiënte doorstroming en een optimale systeemprestatie.
Duurzaam bouwen
Het product is vervaardigd uit gesmeed messing (2W) of precisie-gegooid roestvrij staal (2S) en biedt een uitstekende corrosiebestendigheid en een lange duurzaamheid onder verschillende bedrijfsomstandigheden.
Opties voor meerdere zegels
Standaard afdichtingen zijn gemaakt van NBR, geschikt voor temperaturen van -5°C tot +80°C.EPDM en FKM (Viton) afdichtingen zijn beschikbaar om hogere temperaturen te behandelen en een verbeterde chemische compatibiliteit te bieden.
Flexible configuraties
Het product is verkrijgbaar in zowel normaal gesloten (NC) als normaal geopend (NO) configuraties, waardoor het geschikt is voor een breed scala aan systeemvereisten.
Veelzijdige spanningsopties
Het product is compatibel met meerdere voedingsbronnen en ondersteunt DC24V, AC110V, AC220V en AC380V spanningen, allemaal met een tolerantie van ±10%, waardoor het aanpasbaar is voor verschillende elektrische omgevingen.
Brede portgrootte
Met draadverbindingen van G3/8" tot G2" kan het product naadloos worden geïntegreerd in verschillende leidingsystemen.
Grote media-compatibiliteit
Het is geschikt voor gebruik met een verscheidenheid aan media, waaronder lucht, water, olie (tot 20 CST), evenals gas- en brandstoftoepassingen.
Breed temperatuurbereik
Het product werkt betrouwbaar in een temperatuurbereik van -5 °C tot +80 °C, zodat het de meeste industriële behoeften kan dekken.
Compact en robuust ontwerp
Het product heeft een kleine afdruk en een robuuste constructie, waardoor het gemakkelijk te installeren is en een lange levensduur biedt.
Aanpasbare opties
Speciale spanningscategorieën en andere specificaties kunnen op verzoek rechtstreeks van de fabriek worden aangepast om aan unieke toepassingsvereisten te voldoen.
Technische parameters:
| Bewegingspatroon |
Regie |
| Materiaal van het lichaam |
met een gewicht van niet meer dan 10 kg |
| Typ van de klep |
Normaal gesloten, normaal open |
| Grootte van de haven |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Grootte van de opening |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Temperatuur |
-5°C tot +80°C |
| Werkdruk |
0·0,5 MPa |
| Spanningstolerantie |
± 10% |
| Gezegelmateriaal |
NBR, EPDM of FKM (Viton) |
| Technische specificaties van de magnetoventiel |
| Model |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Bewegingspatroon |
Direct aandrijftype |
| Type |
Normaal dicht type;Normaal open type |
| Opening van de doorstroming/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| CV-waarde |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Gezamenlijke buisboring |
G3/8" |
G1/2" |
G3/4" |
G1" |
G11/4" |
G11/2" |
G 2" |
| Operatie Viskositeit van vloeistoffen |
20 CST(Onderaan) |
| Werkdruk |
Water:0～0.5MPa;Lucht:0～0.7MPa;Olie:0～0.5MPa;Gas:0～0.7MPa |
| Max. drukweerstand |
10,05 MPa |
| Werktemperatuurbereik |
-5°C tot +80°C |
| Spanningsbereik |
± 10% |
| Materiaal van het lichaam |
2W:met een gewicht van niet meer dan 10 kg;2S:Roestvrij staal |
| Materiaal van het oliezegel |
NBR, EPDM of VITON |
Toepassingen:
De zeer aanpasbare 2W-serie is ontworpen om te voldoen aan de eisen van verschillende aan/uit bedieningstoepassingen in tal van industrieën.
Op het gebied van waterbehandeling en -beheer is het ideaal voor gebruik in irrigatiesystemen, watervoorziening, afvalwaterzuivering en nauwkeurige doseringsapparatuur.
Voor industriële automatiseringsdoeleinden beheert de 2W-serie efficiënt de controle van lucht, water, olie en gas binnen pneumatische systemen, productielijnen en procesbesturingsomgevingen.
De serie is ook van onschatbare waarde in de HVAC- en koelingssector, waar het verwarmings-, ventilatiesystemen, airconditioningsystemen en koelings circuits ondersteunt met betrouwbare besturingsoplossingen.
In landbouw- en milieutoepassingen vergemakkelijkt het nauwkeurige irrigatie, spuitsystemen en draagt het bij aan verschillende milieubeschermingsapparaten.
Als het gaat om algemene vloeistofcontrole, is de 2W-serie effectief voor het afsluiten, legen en reguleren van de stroom van water, lucht, gas en lichte oliën met viscositeiten tot 20 CST.
Brandstof- en gassystemen profiteren van het vermogen om de gas- en brandstofstroom veilig en efficiënt te regelen in verbrandings- en brandertoepassingen.
Bovendien is de serie geschikt voor industriële machines, het aan/uit bedienen van vloeistofregeling in verpakkingsmachines, compressoren en hydraulische toepassingen.
Ten slotte is de startfunctie met nuldruk geschikt voor vacuümsystemen en andere toepassingen met lage druk, waardoor ook in moeilijke omgevingen betrouwbare prestaties worden gewaarborgd.
Ondersteuning en diensten:
Onze pneumatische magnetoventiel wordt ondersteund door uitgebreide technische ondersteuning en diensten om optimale prestaties en klanttevredenheid te garanderen.met inbegrip van installatiegids, bedieningshandleidingen en onderhoudsinstructies om gebruikers te helpen het product effectief te begrijpen en te gebruiken.
Technische ondersteuning is beschikbaar om te helpen bij de selectie van producten, het oplossen van problemen en het adviseren van toepassingen.Ons team van deskundigen is uitgerust om alle vragen of vragen die u heeft met betrekking tot de werking van de klep te beantwoorden, compatibiliteit en integratie in uw pneumatische systemen.
We bieden ook reparatie- en onderhoudsdiensten aan om de levensduur van uw pneumatische magnetoventielen te verlengen.Er zijn preventieve onderhoudsprogramma's en vervangende onderdelen beschikbaar om stilstandstijden te minimaliseren en de efficiëntie van het systeem te behouden.
Bovendien kunnen trainingsbijeenkomsten en webinars worden georganiseerd om praktische kennis en beste praktijken voor de installatie, bediening en het onderhoud van de pneumatische magnetoventielen te bieden.
Onze verbintenis is om betrouwbare en tijdige ondersteuning te bieden om u te helpen de voordelen van onze pneumatische magnetoventielproducten in uw toepassingen te maximaliseren.
Verpakking en verzending:

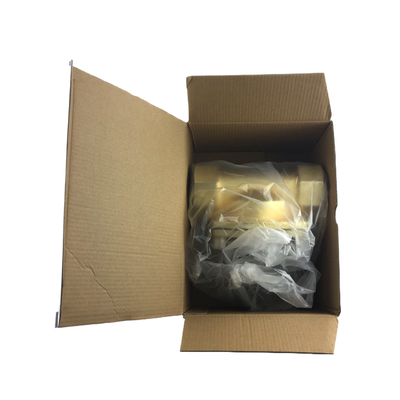

Verpakking:
De pneumatische magnetoventiel is zorgvuldig verpakt om ervoor te zorgen dat hij in perfecte staat bij u aankomt.Elke klep is afzonderlijk in beschermend schuim toegedraaien en in een antistatische zak verzegeld om schade tijdens het vervoer te voorkomenHet verpakte product wordt vervolgens in een robuuste, op maat ontworpen kartonnen doos geplaatst met extra vulling om schokken te absorberen.handhavingsaanwijzingen, en veiligheidswaarschuwingen om de juiste zorg te garanderen.
Vervoer:
We bieden betrouwbare verzendmogelijkheden over de hele wereld om uw pneumatische magnetoventil snel en veilig te leveren. Alle bestellingen worden binnen 1-2 werkdagen verwerkt.versneldElke zending gaat vergezeld van trackinginformatie zodat u uw pakket in realtime kunt volgen.We bieden ook verzekeringsopties om uw bestelling te beschermen tegen verlies of schade tijdens het transport.
