Productbeschrijving:
De 2W-serie, die de 2W UD- en 2W UW-onderseries omvat, is een hoogwaardige, rechtstreeks werkende 2/2-weg magnetoventil die is ontworpen om een betrouwbare aan- en uitschakeling te bieden voor verschillende vloeistoffen, zoals water,lucht, olie, gas en brandstof. De UD-onderserie biedt standaardpoortgroottes variërend van G3/8" tot G1‐1/4", terwijl de UW-onderserie voor grotere poortgroottes van G1‐1/4" tot en met G2",waardoor het ideaal is voor toepassingen met een hoge stroom.
Deze klep is ontworpen met veelzijdigheid in het achterhoofd en bevat een rechtstreekswerkend diafragma-mechanisme waarmee het vanaf nuldruk (0 bar) efficiënt kan werken.Deze eigenschap elimineert de noodzaak van een minimale differentialdruk, waardoor de klep onmiddellijk reageert en consistent werkt, zelfs in systemen met lage druk of die die afhankelijk zijn van zwaartekrachtvoeding.
De 2W-serie is verkrijgbaar in zowel normaal gesloten (NC) als normaal open (NO) configuraties, waardoor aanpassingen op basis van specifieke systeembehoeften mogelijk zijn.De klep is vervaardigd van gesmeed messing (2W) of roestvrij staal (2S), die duurzaamheid en compatibiliteit met verschillende omgevingen biedt.en FKM (Viton) worden aangeboden voor het verwerken van een verscheidenheid aan media soorten en temperatuurbereikenDe kleppen ondersteunen standaardspanningen, waaronder DC24V, AC110V, AC220V en AC380V, met op aanvraag aangepaste spanningsopties.
Kenmerken:
Start met nuldruk
Het rechtstreeks werkende ontwerp zorgt voor een betrouwbare werking vanaf 0 bar druk.een betrouwbare prestatie bieden, zelfs bij minimale drukniveaus.
Hoge doorvoercapaciteit
Het product wordt aangeboden met openingsgroottes van 16 mm tot 50 mm in de UW-serie, met Cv-waarden van 4,8 tot 48,het garandeert optimale efficiëntie en prestaties voor een verscheidenheid aan systeemvereisten.
Duurzaam bouwen
Het product is vervaardigd van gesmeed messing (2W) of van precisie-gegooid roestvrij staal (2S) en heeft een uitstekende corrosiebestendigheid.Deze duurzame constructie zorgt voor een lange levensduur, zelfs onder zware omstandigheden.
Opties voor meerdere zegels
De standaarddichtingen zijn gemaakt van NBR en geschikt voor temperaturen tussen -5°C en +80°C. Voor toepassingen die een hogere temperatuurbestendigheid of verbeterde chemische compatibiliteit vereisen,EPDM en FKM (Viton) afdichtingen zijn ook verkrijgbaar.
Flexible configuraties
Gebruikers kunnen kiezen tussen normaal gesloten (NC) en normaal geopend (NO) configuraties, waardoor het product zich kan aanpassen aan verschillende behoeften van het besturingssysteem.
Veelzijdige spanningsopties
Dit product ondersteunt een scala aan wisselstroom- en gelijkstroomspanningen, waaronder DC24V, AC110V, AC220V en AC380V, met een tolerantie van ±10%.Deze veelzijdigheid maakt het geschikt voor verschillende elektrische omgevingen.
Brede portgrootte
De grootte van de draadverbinding varieert van G3/8" tot G2", waardoor het compatibel is met veel soorten leidingen.
Grote media-compatibiliteit
Het product is ontworpen om verschillende media te hanteren en is compatibel met lucht, water, olie (tot 20 CST), evenals gas- en brandstoftoepassingen, wat een brede bruikbaarheid in alle sectoren biedt.
Breed temperatuurbereik
Het kan betrouwbaar werken binnen het temperatuurbereik van -5 °C tot +80 °C, waardoor een stabiele prestatie wordt gewaarborgd onder uiteenlopende omgevingsomstandigheden.
Compact en robuust ontwerp
Met een compacte grootte en een stevige constructie is het product gemakkelijk te installeren en is het gebouwd om een langere levensduur te bieden.
Aanpasbare opties
Speciale spanningen en andere specificaties kunnen op verzoek van de fabriek worden aangepast, waardoor het product aan unieke toepassingsvereisten kan voldoen.
Technische parameters:
| Spanningstolerantie |
± 10% |
| Bewegingspatroon |
Regie |
| Temperatuurbereik |
-5°C tot +80°C |
| Gezegelmateriaal |
NBR, EPDM of FKM (Viton) |
| Materiaal van het lichaam |
met een gewicht van niet meer dan 10 kg |
| Grootte van de opening |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Werkdruk |
0·0,5 MPa |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Typ van de klep |
Normaal gesloten, normaal open |
| Grootte van de haven |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Technische specificaties van de magnetoventiel |
| Model |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Bewegingspatroon |
Direct aandrijftype |
| Type |
Normaal dicht type;Normaal open type |
| Opening van de doorstroming/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| CV-waarde |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Gezamenlijke buisboring |
G3/8" |
G1/2" |
G3/4" |
G1" |
G11/4" |
G11/2" |
G 2" |
| Operatie Viskositeit van vloeistoffen |
20 CST(Onderaan) |
| Werkdruk |
Water:0～0.5MPa;Lucht:0～0.7MPa;Olie:0～0.5MPa;Gas:0～0.7MPa |
| Max. drukweerstand |
10,05 MPa |
| Werktemperatuurbereik |
-5°C tot +80°C |
| Spanningsbereik |
± 10% |
| Materiaal van het lichaam |
2W:met een gewicht van niet meer dan 10 kg;2S:Roestvrij staal |
| Materiaal van het oliezegel |
NBR, EPDM of VITON |
Toepassingen:
De veelzijdige 2W-serie is ontworpen voor een breed spectrum aan aan/uit bedieningstoepassingen in verschillende industrieën.Dit maakt het een ideale keuze voor veel operationele behoeften..
Op het gebied van waterbehandeling en -beheer wordt de 2W-serie veel gebruikt in irrigatiesystemen, watervoorziening, afvalwaterbehandeling en doseringsapparatuur.Dit maakt een efficiënt en nauwkeurig gebruik van de waterhulpbronnen mogelijk..
Voor industriële automatisering biedt de serie effectieve controle over lucht, water, olie en gas binnen pneumatische systemen, productielijnen en procescontrole.Dit verhoogt de nauwkeurigheid en efficiëntie van geautomatiseerde bewerkingen.
Het product is ook goed geschikt voor HVAC- en koelingstoepassingen, waaronder verwarmings-, ventilatie-, airconditionings- en koelcircuits.Het ondersteunt het handhaven van optimale omgevingsomstandigheden door betrouwbare vloeistofcontrole.
In de landbouw- en milieusectoren vergemakkelijkt de 2W-serie precisiebewatering, sproei-systemen en apparatuur voor milieubescherming,bijdragen aan duurzame en efficiënte praktijken.
Algemene vloeistofregelactiviteiten zoals afsluiten, leegmaken en reguleren van de stroom van water, lucht, gas en lichte olie (met een viscositeit tot 20 CST) worden efficiënt beheerd door deze serie,het benadrukken van de aanpassingsvermogen voor verschillende vereisten voor het beheer van vloeistoffen.
Bovendien speelt het een cruciale rol in brandstof- en gassystemen door de gas- en brandstofstroom in verbrandingssystemen en brandertoepassingen te beheren, waardoor een veilige en efficiënte werking wordt gewaarborgd.
De 2W-serie is even effectief in industriële machines, waarbij het aan/uit bedienen van vloeistoffen in verpakkingsmachines, compressoren en hydraulische systemen mogelijk is.het ondersteunen van betrouwbare en continue productieprocessen.
Ten slotte is de serie door zijn nuldrukstart mogelijkheid zeer geschikt voor vacuümsystemen, met inbegrip van lage druktoepassingen, waar betrouwbare prestaties essentieel zijn.
Ondersteuning en diensten:
Onze pneumatische magnetoventiel is ontworpen om betrouwbare en efficiënte prestaties te leveren in verschillende industriële toepassingen.we raden aan de installatie te volgen, gebruik- en onderhoudsrichtlijnen in de gebruiksaanwijzing.
Als u problemen ondervindt met de pneumatische magnetoventil, moet u ervoor zorgen dat de klep correct is geïnstalleerd, de elektrische verbindingen zijn veilig,en de bedrijfsomstandigheden voldoen aan de opgegeven parametersDe meest voorkomende stappen om problemen op te lossen zijn het controleren van de continuïteit van de stroomvoorziening, het controleren van de luchtdrukniveaus en het controleren op eventuele lichamelijke schade of verstoppingen.
We bieden uitgebreide technische ondersteuning om te helpen met product installatie, probleemoplossing en onderhoud.en prestatie optimalisatie om u te helpen de beste resultaten te bereiken.
Voor onderhoud moet de klep regelmatig worden gecontroleerd op slijtage, eventuele puin van de klepcomponenten worden schoongemaakt en de afdichtingen of andere onderdelen vervangen indien nodig om lekken te voorkomen en een soepele werking te garanderen.Een goed onderhoud verlengt de levensduur van uw pneumatische magnetoventil en vermindert de stilstand.
Naast technische ondersteuning bieden wij een reeks diensten, waaronder producttraining, hulp ter plaatse en op maat gemaakte oplossingen die zijn afgestemd op uw specifieke toepassingsbehoeften.Ons doel is om ervoor te zorgen dat uw pneumatische systemen efficiënt en betrouwbaar werken met onze magnetoventielen.
Verpakking en verzending:

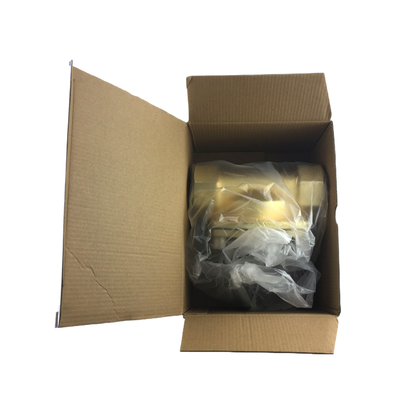

Verpakking:Elke pneumatische magnetoventil is zorgvuldig verpakt om bescherming te garanderen tijdens het vervoer.Het wordt dan in een stevigeDe verpakking bevat een gedetailleerde producthandleiding en een garantie kaart.Alle verpakkingsmaterialen zijn milieuvriendelijk en recycleerbaar.
Vervoer:We bieden betrouwbare verzendmogelijkheden wereldwijd. Bestellingen worden verwerkt binnen 1-2 werkdagen na betaling bevestiging.De pneumatische magnetoventil wordt verzonden via betrouwbare koeriersdiensten met tracking informatie verstrekt aan de klant. Standaard verzending duurt meestal 5-10 werkdagen, terwijl versnelde verzendopties beschikbaar zijn voor snellere levering.We zorgen ervoor dat alle zendingen voldoen aan de internationale regelgeving en verzekerd zijn voor een veilige aankomst..
