Productbeschrijving:

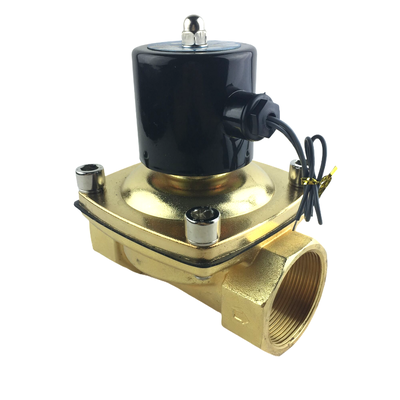

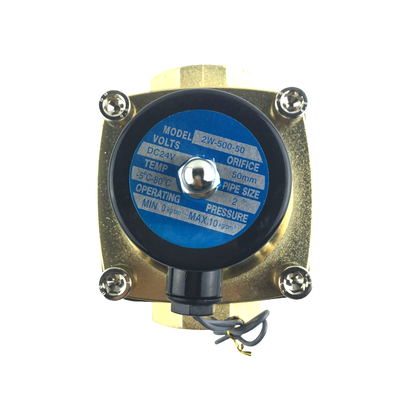

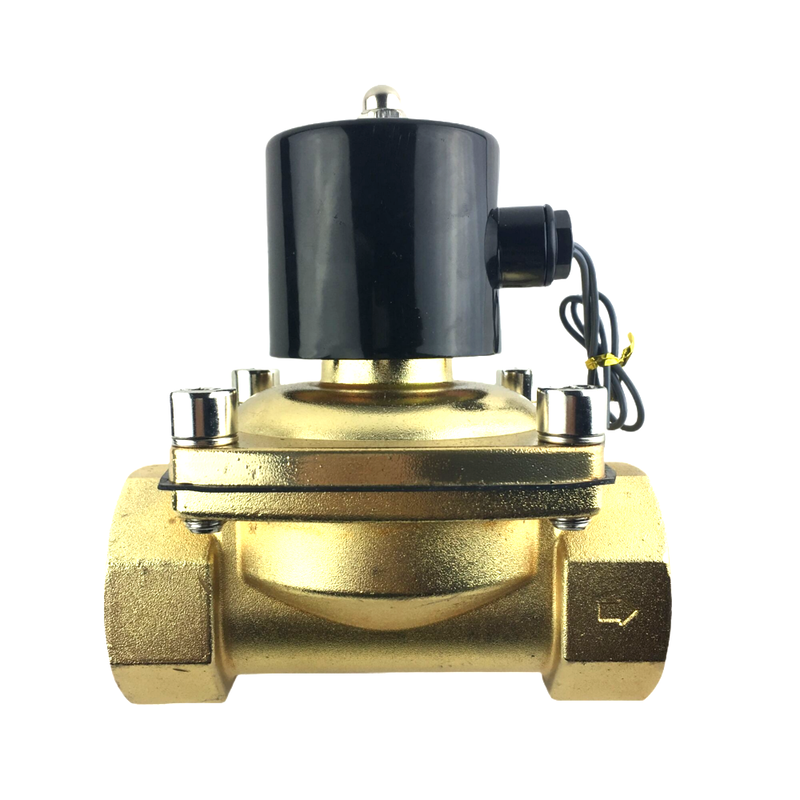

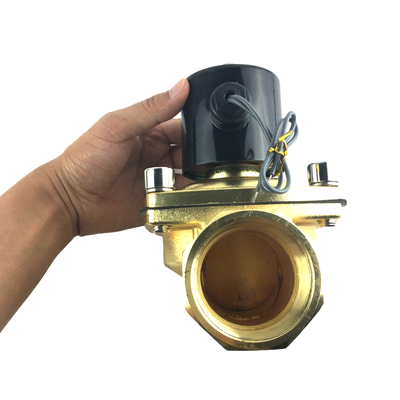

De 2W-serie, die de 2W UD- en 2W UW-subseries omvat, is een krachtige, direct werkende 2/2-weg magneetklep die is ontworpen om betrouwbare aan/uit-regeling te bieden voor verschillende media zoals water, lucht, olie, gas en brandstof. De UD-subserie ondersteunt standaard poortafmetingen variërend van G3/8" tot G1-1/4", terwijl de UW-subserie is ontworpen voor grotere openingen van G1-1/4" tot G2", waardoor deze ideaal is voor toepassingen die hoge stroomsnelheden vereisen.
Deze klep is ontworpen met het oog op veelzijdigheid, met een direct werkend membraanmechanisme dat werking vanaf nuldruk (0 bar) mogelijk maakt. Dit ontwerp elimineert de noodzaak van een minimaal drukverschil, waardoor snelle responstijden en betrouwbare prestaties worden gegarandeerd, zelfs in lagedruk- of zwaartekrachtsystemen.
De 2W-serie is verkrijgbaar in zowel normaal gesloten (NC) als normaal open (NO) configuraties, waardoor aanpassing aan specifieke systeemvereisten mogelijk is. De materialen van het klephuis omvatten gesmeed messing voor de 2W-variant en roestvrij staal voor de 2S-variant. Bovendien bieden afdichtingsopties zoals NBR (standaard), EPDM en FKM (Viton) compatibiliteit met een breed scala aan media en temperatuuromstandigheden. De kleppen ondersteunen standaardspanningen, waaronder DC24V, AC110V, AC220V en AC380V, met de mogelijkheid van aangepaste spanningsopties op aanvraag.
Functies:
Nuldruk starten
Dankzij het direct werkende ontwerp kan het apparaat betrouwbaar werken vanaf een druk van nul bar. Dit maakt hem ideaal voor gebruik in lagedrukomgevingen en systemen met zwaartekrachtvoeding.
Hoge stroomcapaciteit
Het product wordt aangeboden met openingen variërend van 16 mm tot 50 mm in de UW-serie. De overeenkomstige Cv-waarden variëren tussen 4,8 en 48, waardoor optimale prestaties voor verschillende systeemvereisten worden gegarandeerd.
Duurzame constructie
Het apparaat is gemaakt van gesmeed messing (2W) of precisiegegoten roestvrij staal (2S) en levert uitstekende corrosieweerstand voor verbeterde duurzaamheid en langdurig gebruik.
Meerdere afdichtingsopties
Standaardafdichtingen van NBR zijn bestand tegen temperaturen van -5°C tot +80°C. Voor toepassingen die een hogere temperatuurtolerantie of chemische bestendigheid vereisen, zijn ook EPDM- en FKM (Viton)-afdichtingen verkrijgbaar.
Flexibele configuraties
Dit product is verkrijgbaar in zowel normaal gesloten (NC) als normaal open (NO) varianten om aan diverse operationele behoeften te voldoen.
Veelzijdige spanningsopties
Het ondersteunt een breed scala aan AC- en DC-spanningen, waaronder DC24V, AC110V, AC220V en AC380V, met een tolerantie van ±10% om stabiele elektrische prestaties te garanderen.
Groot bereik van poortgroottes
Er zijn schroefdraadverbindingen beschikbaar van G3/8" tot G2", waardoor compatibiliteit met een verscheidenheid aan leidingsystemen mogelijk is.
Brede mediacompatibiliteit
Het apparaat is geschikt voor verschillende media zoals lucht, water, olie (met een viscositeit tot 20 CST), maar ook voor gas- en brandstoftoepassingen.
Breed temperatuurbereik
Het zorgt voor een betrouwbare werking over een breed temperatuurbereik en presteert effectief bij mediatemperaturen van -5°C tot +80°C.
Compact en robuust ontwerp
Met zijn compacte vormfactor en stevige constructie is de unit eenvoudig te installeren en ontworpen voor een lange levensduur onder veeleisende omstandigheden.
Aanpasbare opties
Aangepaste specificaties en speciale spanningsvereisten kunnen op verzoek rechtstreeks vanuit de fabriek worden uitgevoerd.
Technische parameters:
| Ventieltype |
Normaal gesloten, normaal open |
| Spanningstolerantie |
±10% |
| Lichaamsmateriaal |
Messing |
| Openingsmaten |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Werkdruk |
0–0,5 MPa |
| Afdichtingsmateriaal |
NBR, EPDM of FKM (Viton) |
| Temperatuur |
-5°C tot +80°C |
| Poortgroottes |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Bewegingspatroon |
Direct werkend |
| Technische specificaties magneetventiel |
| Model |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Bewegingspatroon |
Directe schijftype |
| Type |
Normaal sluittype；Normaal open type |
| Opening van stroomsnelheid/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| CV-waarde |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Gezamenlijke pijpboring |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G 2" |
| Werking Vloeistofviscositeit |
20 CST(Onderstaand) |
| Werkdruk |
Water:0~0,5 MPa；Lucht:0~0,7 MPa；Olie:0~0,5 MPa；Gas:0~0,7 MPa |
| Max. Druk weerstand |
1,05 MPa |
| Bedrijfstemperatuurbereik |
-5~+80℃ |
| Spanningsbereik |
±10% |
| Materiaal van lichaam |
2W:Messing；2S:Roestvrij staal |
| Materiaal van oliekeerring |
NBR, EPDM of VITON |
Toepassingen:
De veelzijdige 2W-serie is ontworpen om te voldoen aan de eisen van een breed spectrum aan aan/uit-besturingstoepassingen in verschillende industrieën. Het aanpassingsvermogen maakt het een ideale keuze voor tal van operationele behoeften.
Op het gebied van waterbehandeling en -beheer blinkt de 2W-serie uit in het besturen van irrigatiesystemen, watertoevoerregulering, afvalwaterbehandeling en doseermachines. Dit zorgt voor een efficiënte en betrouwbare waterbehandeling in verschillende opstellingen.
Voor industriële automatisering beheert het effectief de controle van lucht, water, olie en gas binnen pneumatische systemen, productielijnen en procescontroleomgevingen. Deze veelzijdigheid ondersteunt soepele en nauwkeurige automatiseringsprocessen.
De 2W-serie is ook zeer geschikt voor HVAC- en koeltoepassingen en biedt regeling voor verwarming, ventilatie, airconditioningsystemen en koelcircuits, waardoor wordt bijgedragen aan een optimale klimaatbeheersing.
In de landbouw- en milieusector ondersteunt het precisie-irrigatie, spuitapparatuur en apparaten gericht op milieubescherming, waardoor nauwkeurige en betrouwbare vloeistofcontrole wordt geleverd in gevoelige toepassingen.
De mogelijkheden strekken zich uit tot algemene vloeistofcontrole, waardoor afsluiting, lediging en stroomregeling van water, lucht, gas en lichte olie met viscositeiten tot 20 CST mogelijk zijn. Deze brede functionaliteit maakt het tot een betrouwbaar onderdeel bij diverse vloeistofmanagementtaken.
Bovendien gaat de 2W-serie effectief om met brandstof- en gassystemen, waardoor de gas- en brandstofstroom in verbrandingsopstellingen en brandertoepassingen wordt beheerd, waardoor veiligheid en efficiëntie worden gegarandeerd.
Industriële machines profiteren van deze serie dankzij nauwkeurige aan/uit-vloeistofregeling in apparatuur zoals verpakkingsmachines, compressoren en hydraulische systemen, waardoor de bedrijfsbetrouwbaarheid wordt vergroot.
Ten slotte is de geschiktheid voor vacuümsystemen opmerkelijk, vooral voor lagedruk- en vacuümtoepassingen, dankzij de nuldrukstartmogelijkheid, die consistente prestaties onder uitdagende omstandigheden garandeert.
Ondersteuning en diensten:
Ons pneumatische magneetventielproduct is ontworpen voor betrouwbare en efficiënte besturing van pneumatische systemen. Voor technische ondersteuning dient u ervoor te zorgen dat u het modelnummer en de specificaties van het product bij de hand heeft, zodat u snel geholpen kunt worden.
We bieden uitgebreide services, waaronder installatiebegeleiding, probleemoplossing, onderhoudsadvies en beschikbaarheid van reserveonderdelen om optimale prestaties van uw magneetklep te garanderen.
Ons technische ondersteuningsteam is uitgerust om u te helpen met veelvoorkomende problemen, zoals klepstoringen, problemen met de elektrische verbinding en luchtlekkage. Wij raden regelmatige inspectie en reiniging aan om de levensduur van het product te verlengen.
Voor gedetailleerde producthandleidingen, bedradingsschema's en software-updates verwijzen wij u naar onze officiële documentatie die bij het product is geleverd of beschikbaar is op onze website.
Mocht u reparatie- of vervangingsdiensten nodig hebben, dan kan ons ondersteunend personeel u door het proces begeleiden om de uitvaltijd te minimaliseren en de systeemefficiëntie te behouden.
