Productbeschrijving:

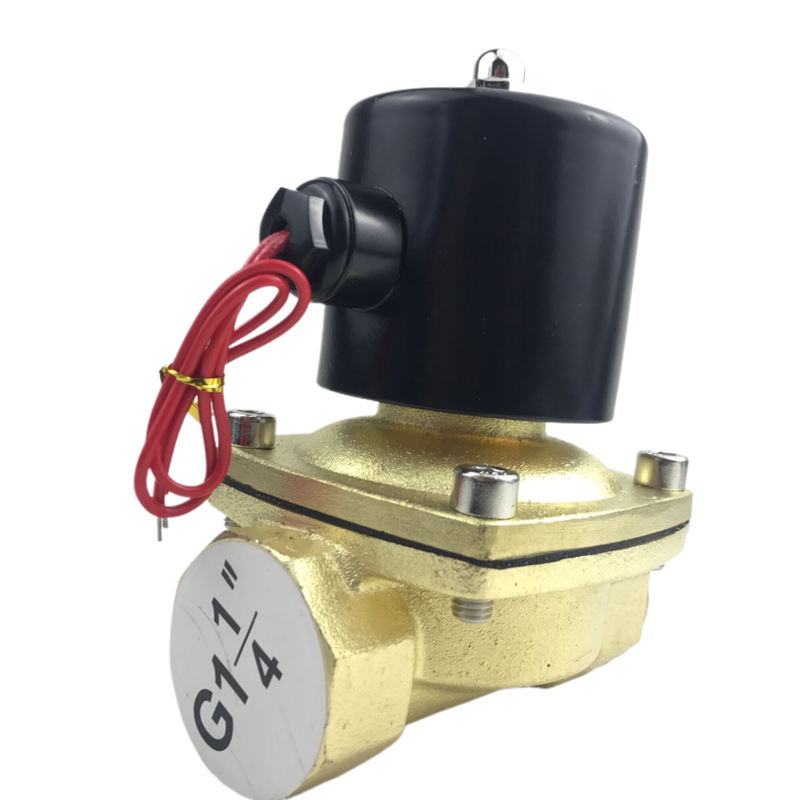

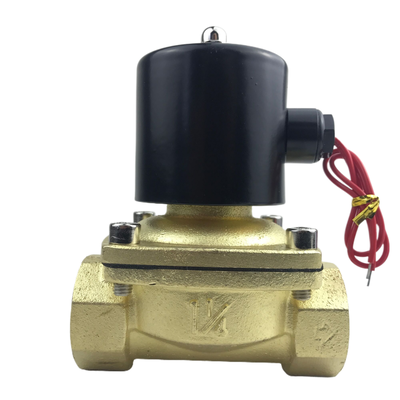

De 2W-serie, die de subseries 2W UD en 2W UW omvat, is een krachtige, direct werkende 2/2-weg magneetklep. Het is vakkundig ontworpen om betrouwbare aan/uit-regeling te bieden voor een verscheidenheid aan vloeistoffen, zoals water, lucht, olie, gas en brandstof. De UD-subserie is geschikt voor standaard poortgroottes variërend van G3/8" tot G1-1/4", terwijl de UW-subserie bedoeld is voor grotere poorten variërend van G1-1/4" tot G2", waardoor deze geschikt is voor toepassingen met hoge doorstroming.
Deze klep is ontworpen met het oog op veelzijdigheid, met een direct werkende membraanstructuur die werking vanaf nuldruk (0 bar) mogelijk maakt. Dit ontwerp elimineert de noodzaak van een minimaal drukverschil, waardoor de klep onmiddellijk reageert en betrouwbaar presteert, zelfs in lagedruk- of zwaartekrachtsystemen.
De 2W-serie is verkrijgbaar in zowel normaal gesloten (NC) als normaal open (NO) configuraties, waardoor aanpassing aan specifieke systeembehoeften mogelijk is. Het klephuis kan worden vervaardigd uit gesmeed messing (2W) of roestvrij staal (2S), terwijl er verschillende afdichtingsmaterialen worden aangeboden, waaronder NBR als standaard, samen met EPDM en FKM (Viton), om verschillende mediatypen en temperatuurbereiken te kunnen verwerken.
Bovendien ondersteunt de serie standaard spanningsopties zoals DC24V, AC110V, AC220V en AC380V. Op verzoek kunnen ook aangepaste spanningen worden geleverd om aan unieke operationele vereisten te voldoen.
Functies:
Nuldruk starten
Dankzij het direct werkende ontwerp werkt het apparaat betrouwbaar vanaf een druk van 0 bar. Deze functie maakt hem ideaal voor gebruik in lagedrukomgevingen en systemen met zwaartekrachtvoeding.
Hoge stroomcapaciteit
De UW-serie biedt openingen variërend van 16 mm tot 50 mm, met Cv-waarden tussen 4,8 en 48. Dit zorgt ervoor dat het systeem efficiënte prestaties behoudt bij een verscheidenheid aan stroomvereisten.
Duurzame constructie
Deze units zijn vervaardigd uit gesmeed messing (2W) of precisiegegoten roestvrij staal (2S) en bieden uitstekende weerstand tegen corrosie en langdurige duurzaamheid in veeleisende omgevingen.
Meerdere afdichtingsopties
Standaardmodellen zijn uitgerust met NBR-afdichtingen die effectief werken binnen een temperatuurbereik van -5°C tot +80°C. Voor toepassingen die een hogere temperatuurbestendigheid of chemische compatibiliteit vereisen, zijn EPDM- en FKM (Viton)-afdichtingen ook verkrijgbaar.
Flexibele configuraties
Het product wordt aangeboden in zowel normaal gesloten (NC) als normaal open (NO) configuraties, waardoor het aan diverse operationele vereisten kan voldoen.
Veelzijdige spanningsopties
Het apparaat is compatibel met meerdere AC- en DC-spanningen, waaronder DC 24V, AC 110V, AC 220V en AC 380V, met een tolerantie van ±10%, en kan eenvoudig in verschillende elektrische systemen worden geïntegreerd.
Groot bereik van poortgroottes
De schroefdraadaansluitingsopties variëren van G3/8" tot G2", wat veelzijdigheid biedt voor verschillende leidingopstellingen.
Brede mediacompatibiliteit
Dit product is geschikt voor een reeks media, waaronder lucht, water, olie (met een viscositeit tot 20 CST), evenals gas- en brandstoftoepassingen, waardoor een brede bruikbaarheid wordt gegarandeerd.
Breed temperatuurbereik
Het werkt betrouwbaar bij mediatemperaturen variërend van -5°C tot +80°C, waardoor het aan verschillende omgevingsomstandigheden kan worden aangepast.
Compact en robuust ontwerp
Dankzij het kleine formaat in combinatie met de robuuste constructie is het apparaat eenvoudig te installeren en gebouwd voor een lange levensduur.
Aanpasbare opties
Op verzoek kunnen speciale spanningen en op maat gemaakte specificaties rechtstreeks vanuit de fabriek worden geleverd om aan unieke toepassingsbehoeften te voldoen.
Technische parameters:
| Poortgroottes |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Openingsmaten |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Werkdruk |
0–0,5 MPa |
| Afdichtingsmateriaal |
NBR, EPDM of FKM (Viton) |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Bewegingspatroon |
Direct werkend |
| Temperatuur |
-5°C tot +80°C |
| Spanningstolerantie |
±10% |
| Ventieltype |
Normaal gesloten, normaal open |
| Lichaamsmateriaal |
Messing |
| Technische specificaties magneetventiel |
| Model |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Bewegingspatroon |
Directe schijftype |
| Type |
Normaal sluittype；Normaal open type |
| Opening van stroomsnelheid/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| CV-waarde |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Gezamenlijke pijpboring |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G 2" |
| Werking Vloeistofviscositeit |
20 CST(Onderstaand) |
| Werkdruk |
Water:0~0,5 MPa；Lucht:0~0,7 MPa；Olie:0~0,5 MPa；Gas:0~0,7 MPa |
| Max. Druk weerstand |
1,05 MPa |
| Bedrijfstemperatuurbereik |
-5~+80℃ |
| Spanningsbereik |
±10% |
| Materiaal van lichaam |
2W:Messing；2S:Roestvrij staal |
| Materiaal van oliekeerring |
NBR, EPDM of VITON |
Toepassingen:
De veelzijdige 2W-serie is ontworpen om te voldoen aan de eisen van een verscheidenheid aan aan/uit-besturingstoepassingen in tal van industrieën. Het aanpassingsvermogen maakt het een uitstekende keuze voor veel verschillende besturingssystemen.
Op het gebied van waterbehandeling en -beheer is de 2W-serie ideaal voor het regelen van irrigatiesystemen, het beheren van de watervoorziening, het omgaan met afvalwaterbehandeling en het efficiënt bedienen van doseerapparatuur.
Voor industriële automatisering biedt deze serie betrouwbare controle van lucht, water, olie en gas binnen pneumatische systemen, productielijnen en algemeen procesbeheer, waardoor een soepele en consistente werking wordt gegarandeerd.
De HVAC- en koelsector profiteert van de 2W-serie door de toepassing ervan in verwarmings-, ventilatie-, airconditioningsystemen en koelcircuits, wat bijdraagt aan een geoptimaliseerde temperatuurregeling.
Landbouw- en milieutoepassingen omvatten precisie-irrigatie, sproeisystemen en diverse milieubeschermingsapparatuur, waarbij nauwkeurige vloeistofcontrole cruciaal is voor prestaties en duurzaamheid.
Als het gaat om algemene vloeistofcontrole, biedt deze serie effectieve oplossingen voor het afsluiten, legen en debietcontrole van water, lucht, gas en lichte olie met een viscositeit tot 20 CST, waarmee wordt voldaan aan diverse behoeften op het gebied van vloeistofbehandeling.
De toepassing Brandstof- en gassystemen omvat het regelen van gassen en brandstoffen binnen verbrandingssystemen en brandereenheden, waardoor de veiligheid en efficiëntie bij het energieverbruik worden verbeterd.
Industriële machinetoepassingen omvatten aan/uit-vloeistofregeling in verpakkingsmachines, compressoren en hydraulische systemen, waardoor uiteenlopende industriële processen met precisie worden ondersteund.
Ten slotte is de 2W-serie ook zeer geschikt voor vacuümsystemen en levert uitstekende prestaties bij lage druk en vacuümomstandigheden dankzij de nuldrukstartmogelijkheid.
Ondersteuning en diensten:
Ons pneumatische magneetventielproduct is ontworpen om betrouwbare en efficiënte prestaties te leveren in verschillende industriële toepassingen. Voor technische ondersteuning dient u ervoor te zorgen dat u het modelnummer en de specificaties van het product bij de hand heeft, zodat u snel en accuraat kunt reageren.
We bieden uitgebreide services, waaronder installatiebegeleiding, hulp bij het oplossen van problemen, onderhoudstips en informatie over vervangende onderdelen om de levensduur en functionaliteit van uw magneetklep te maximaliseren.
Ons technische ondersteuningsteam is uitgerust om te helpen met systeemintegratie, elektrische aansluitingen en pneumatische compatibiliteit om een optimale werking binnen uw opstelling te garanderen.
Voor gedetailleerde producthandleidingen, bedradingsschema's en CAD-bestanden verwijzen wij u naar onze officiële documentatie die beschikbaar is op onze website.
Wij raden regelmatige inspectie en reiniging van de klep aan om vervuiling te voorkomen en consistente prestaties te garanderen. Controleer in geval van een storing op veelvoorkomende problemen, zoals een defecte spoel, geblokkeerde poorten of drukinconsistenties.
Er zijn vervangende onderdelen en upgradekits beschikbaar om ervoor te zorgen dat uw pneumatische magneetklep optimaal blijft werken. Ons ondersteuningsteam kan u adviseren over de juiste componenten en installatieprocedures.
We doen er alles aan om snelle en deskundige ondersteuning te bieden om eventuele technische uitdagingen aan te pakken en uw volledige tevredenheid met ons pneumatische magneetventiel te garanderen.
Verpakking en verzending:
Productverpakking:Het pneumatische magneetventiel wordt zorgvuldig verpakt om maximale bescherming tijdens het transport te garanderen. Elke klep wordt in een antistatische zak geplaatst om het binnendringen van vocht en stof te voorkomen, en vervolgens veilig in een op maat gemaakt schuiminzetstuk geplaatst om beweging en schade te voorkomen. Het schuimrubberen inzetstuk zit in een stevige golfkartonnen doos, voorzien van labels met productdetails, gebruiksinstructies en streepjescodes voor gemakkelijke identificatie. Voor bulkbestellingen worden meerdere eenheden verpakt in versterkte dozen met extra vulling om te beschermen tegen stoten.
Verzending:Wij bieden betrouwbare verzendopties om de pneumatische magneetklep veilig op uw bestemming af te leveren. Alle pakketten worden verzonden via vertrouwde vervoerders met trackingservices. Verzendmethoden omvatten standaard grondvracht, express luchtvracht en internationale verzending. Elke zending gaat vergezeld van gedetailleerde documentatie, waaronder een paklijst en factuur. Voor extra gemoedsrust bieden we ook verzekeringsopties om het product tijdens het transport te dekken.
