Productbeschrijving:

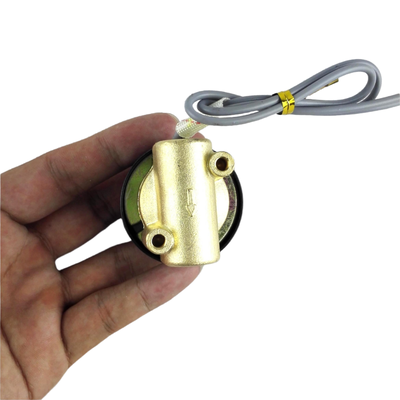

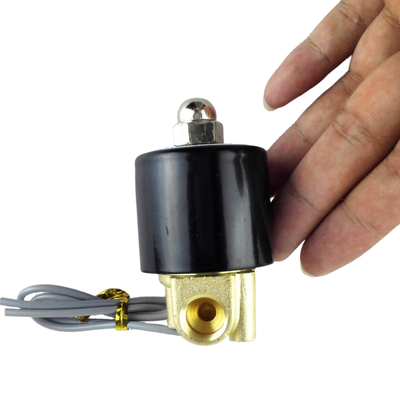

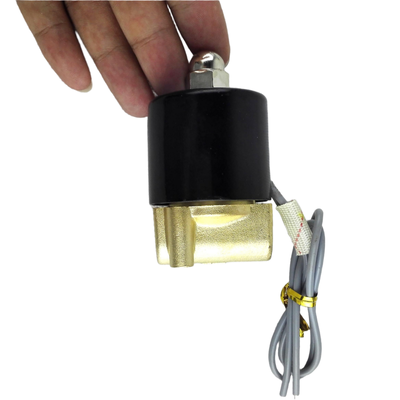

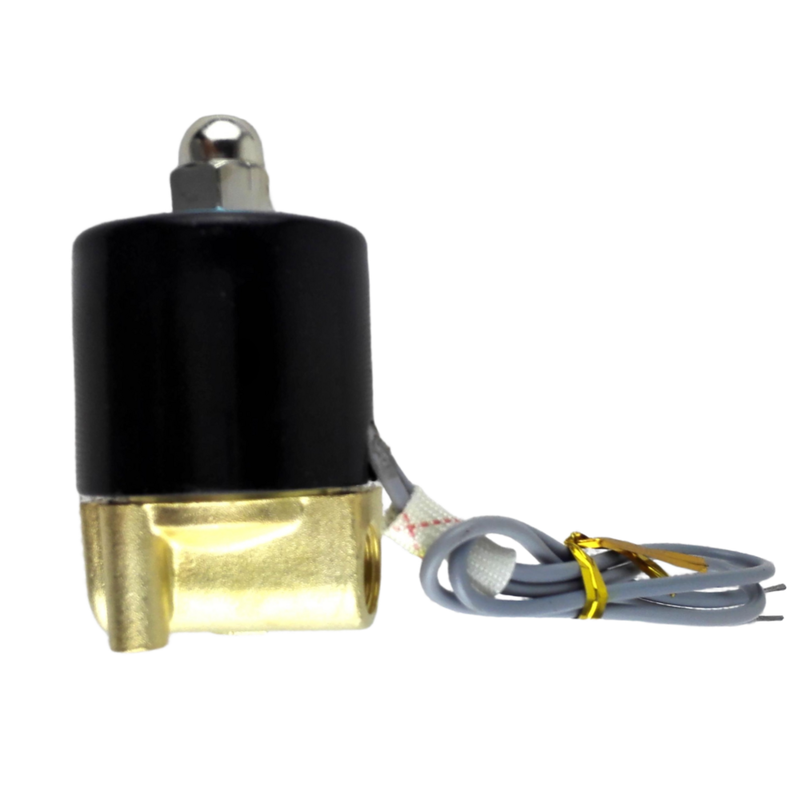

De 2W-serie, die de 2W UD- en 2W UW-subseries omvat, is een krachtige, direct werkende 2/2-weg magneetklep, ontworpen voor betrouwbare aan/uit-regeling. Het is geschikt voor verschillende media zoals water, lucht, olie, gas en brandstof. De UD-serie is geschikt voor standaard poortgroottes variërend van G3/8" tot G1-1/4", terwijl de UW-serie is ontworpen voor grotere poorten, variërend van G1-1/4" tot G2", om te kunnen voldoen aan hoge debietvereisten.
Deze klep is gebouwd met veelzijdigheid in het achterhoofd en maakt gebruik van een direct werkend membraanmechanisme dat werking vanaf nuldruk (0 bar) mogelijk maakt. Dit ontwerp elimineert de noodzaak van een minimaal drukverschil, waardoor een snelle reactie en betrouwbare werking worden gegarandeerd, zelfs in lagedrukomgevingen of door zwaartekracht gevoede systemen.
De 2W-serie wordt aangeboden in zowel normaal gesloten (NC) als normaal open (NO) varianten, waardoor maatwerk mogelijk is om aan diverse systeemvereisten te voldoen. De kleplichamen zijn verkrijgbaar in gesmeed messing voor het 2W-model of roestvrij staal voor het 2S-model. Bovendien omvatten de afdichtingsmaterialen NBR als standaardoptie, terwijl alternatieven zoals EPDM en FKM (Viton) beschikbaar zijn om tegemoet te komen aan verschillende mediatypen en temperatuuromstandigheden.
De standaard ondersteunde spanningsopties omvatten DC24V, AC110V, AC220V en AC380V, waarbij op maat gemaakte spanningsspecificaties op aanvraag beschikbaar zijn. Deze reeks configuraties maakt de 2W-serie tot een flexibele en betrouwbare keuze voor een breed scala aan toepassingen.
Functies:
Het product beschikt over een nuldrukstartmogelijkheid dankzij het direct werkende ontwerp. Dit zorgt voor een betrouwbare werking vanaf 0 bar, waardoor het ideaal is voor lagedrukomgevingen en zwaartekrachtgevoede systemen.
Het biedt een hoge stroomcapaciteit met openingsgroottes variërend van 16 mm tot 50 mm in de UW-serie. De Cv-waarden variëren tussen 4,8 en 48, waardoor optimale efficiëntie en prestaties voor verschillende systeemvereisten worden gegarandeerd.
Het product is gemaakt van hoogwaardige materialen en is verkrijgbaar in varianten van gesmeed messing (2W) en precisiegegoten roestvrij staal (2S). Beide opties bieden een uitstekende weerstand tegen corrosie en dragen bij aan een lange levensduur.
Er zijn meerdere afdichtingsopties beschikbaar om aan verschillende operationele eisen te voldoen. De standaard afdichtingen zijn gemaakt van NBR, geschikt voor temperaturen van -5°C tot +80°C. Daarnaast zijn EPDM- en FKM (Viton)-afdichtingen verkrijgbaar voor toepassingen die een hogere temperatuurbestendigheid of verbeterde chemische compatibiliteit vereisen.
Gebruikers kunnen kiezen tussen normaal gesloten (NC) en normaal open (NO) configuraties, wat flexibiliteit biedt om aan verschillende besturingssysteembehoeften te voldoen.
Het apparaat ondersteunt een breed scala aan spanningsopties, waaronder DC24V, AC110V, AC220V en AC380V, allemaal met een tolerantie van ±10%, waardoor het veelzijdig is voor verschillende elektrische omgevingen.
Het is geschikt voor een breed scala aan poortafmetingen, van G3/8" tot G2" schroefdraadverbindingen, waardoor eenvoudige integratie met diverse leidingsystemen mogelijk is.
Dit product is compatibel met meerdere mediatypen zoals lucht, water, olie met een viscositeit tot 20 CST, evenals gas- en brandstoftoepassingen.
De operationele temperatuur varieert van -5°C tot +80°C, waardoor betrouwbare prestaties onder verschillende omgevingsomstandigheden worden gegarandeerd.
Het product is compact en toch robuust ontworpen en de kleine voetafdruk en de duurzame constructie maken een eenvoudige installatie en langdurig gebruik mogelijk.
Voor gespecialiseerde vereisten kunnen aangepaste spanningen en specificaties rechtstreeks met de fabriek worden geregeld, waardoor oplossingen op maat worden geboden om aan unieke toepassingsbehoeften te voldoen.
Technische parameters:
| Afdichtingsmateriaal |
NBR, EPDM of FKM (Viton) |
| Bewegingspatroon |
Direct werkend |
| Temperatuur |
-5°C tot +80°C |
| Poortgroottes |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Lichaamsmateriaal |
Messing |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Openingsmaten |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Werkdruk |
0–0,5 MPa |
| Ventieltype |
Normaal gesloten, normaal open |
| Spanningstolerantie |
±10% |
| Technische specificaties magneetventiel |
| Specificatie |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Bewegingspatroon |
Directe schijftype |
| Type |
Normaal sluittype; Normaal open type |
| Opening van stroomsnelheid (mm) |
2.5 |
4 |
1.2 |
2 |
| CV-waarde |
0,23 |
0,6 |
0,05 |
0,15 |
| Gezamenlijke pijpboring |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| Werking Vloeistofviscositeit |
Onder de 20 CST |
| Werkdruk |
0~0,7 MPa |
0~2,0 MPa |
| Max. Druk weerstand |
1,0 MPa |
3,5 MPa |
| Bedrijfstemperatuurbereik |
-5~+80℃ |
| Spanningsbereik |
±10% |
| Materiaal van lichaam |
2W: messing; 2S: roestvrij staal |
| Materiaal van oliekeerring |
NBR, EPDM of VITON |
Toepassingen:
De 2W-serie is een zeer aanpasbare oplossing die is ontworpen om te voldoen aan de eisen van verschillende aan/uit-controlebehoeften in tal van industrieën. De veelzijdigheid maakt het een uitstekende keuze voor een breed spectrum aan toepassingen.
Op het gebied van waterbehandeling en -beheer is de 2W-serie ideaal voor het nauwkeurig beheren van irrigatiesystemen, het regelen van de watervoorziening, het uitvoeren van afvalwaterzuiveringsprocessen en het bedienen van doseerapparatuur.
Deze serie blinkt ook uit in industriële automatisering, waar het lucht, water, olie en gas kan regelen binnen pneumatische systemen, productielijnen en andere procescontroleomgevingen, waardoor een betrouwbare en efficiënte werking wordt gegarandeerd.
Binnen de HVAC- en koelsectoren biedt de 2W-serie betrouwbare regeling voor verwarming, ventilatie, airconditioningsystemen en koelcircuits, wat bijdraagt aan optimale temperatuurregeling en systeemprestaties.
Landbouw- en milieutoepassingen profiteren enorm van deze serie. Het ondersteunt precisie-irrigatie, effectieve sproeisystemen en diverse milieubeschermingsapparatuur, waardoor de duurzaamheid en operationele nauwkeurigheid worden verbeterd.
Voor algemene vloeistofcontroledoeleinden beheert de 2W-serie afsluit-, ledigings- en stroomcontroletaken waarbij water, lucht, gas en lichte olievloeistoffen met een viscositeit tot 20 CST betrokken zijn, waardoor deze geschikt is voor diverse vloeistofbeheerscenario's.
In brandstof- en gassystemen regelt het veilig en nauwkeurig de gas- en brandstofstroom binnen verbrandingssystemen en brandertoepassingen, waardoor een efficiënt energieverbruik en naleving van de veiligheidsvoorschriften worden gegarandeerd.
De serie is ook zeer geschikt voor industriële machines en biedt effectieve aan/uit-controle van vloeistoffen in apparaten zoals verpakkingsmachines, compressoren en hydraulische systemen, waardoor een breed scala aan productieprocessen wordt ondersteund.
Ten slotte maakt het nuldrukstartvermogen de 2W-serie ideaal voor vacuümsystemen, waar hij met gemak en betrouwbaarheid lagedruk- en vacuümtoepassingen aankan.
Ondersteuning en diensten:
Onze pneumatische magneetventielen zijn ontworpen om betrouwbare en efficiënte controle van de luchtstroom in verschillende industriële toepassingen te bieden. Voor optimale prestaties moet u ervoor zorgen dat de kleppen worden geïnstalleerd volgens de specificaties in de producthandleiding.
Regelmatig onderhoud wordt aanbevolen om de levensduur van de kleppen te verlengen. Dit omvat het periodiek reinigen van de klepcomponenten, het controleren op luchtlekken en het verifiëren van elektrische verbindingen. Gebruik alleen compatibele vervangingsonderdelen om schade te voorkomen.
Als u problemen ondervindt met de pneumatische magneetklep, zoals het niet activeren, luchtlekkage of ongebruikelijke geluiden, raadpleeg dan het gedeelte over het oplossen van problemen in de gebruikershandleiding. Veelvoorkomende oorzaken zijn onder meer onvoldoende luchtdruk, problemen met de elektrische voeding of vervuiling in de klep.
Voor service en reparatie wordt geadviseerd contact op te nemen met geautoriseerde servicecentra of gekwalificeerde technici om een correcte afhandeling te garanderen en de garantiedekking te behouden. Vermijd het demonteren van de klep, tenzij u hiervoor bent opgeleid.
Wij streven er voortdurend naar om onze producten en ondersteunende diensten te verbeteren. Raadpleeg de nieuwste productdocumentatie en servicebulletins voor updates en aanvullende informatie.
Verpakking en verzending:
Productverpakking en verzending
Het pneumatische magneetventiel wordt zorgvuldig verpakt om een veilige levering en optimale bescherming tijdens het transport te garanderen. Elke klep is individueel verpakt in antistatisch schuim en in een stevige kartonnen doos geplaatst om schade door schokken en trillingen te voorkomen. Vervolgens worden de dozen veilig verzegeld en voorzien van een etiket met gebruiksinstructies.
Voor bulkbestellingen worden de kleppen in meerdere lagen verpakt in versterkte dozen, met extra dempingsmateriaal om beweging in de verpakking te voorkomen. Alle pakketten zijn gemarkeerd met productinformatie, hoeveelheid en veiligheidsrichtlijnen.
Verzending is mogelijk via lucht-, zee- of landvracht, afhankelijk van de voorkeur van de klant en de bestemming. We coördineren met betrouwbare logistieke partners om een tijdige en veilige levering te garanderen. Voor alle zendingen wordt trackinginformatie verstrekt om klanten tijdens het leveringsproces op de hoogte te houden.
Op verzoek zijn speciale verpakkingsopties beschikbaar, inclusief aangepaste branding en milieuvriendelijke materialen.
