Productbeschrijving:
De 2W-serie, die de 2W UD- en 2W UW-onderseries omvat, vertegenwoordigt een lijn van hoogwaardige, rechtstreeks werkende 2/2-weg magnetoventielen.Deze kleppen zijn speciaal ontworpen om een betrouwbare aan/uitregeling te bieden voor verschillende media zoals waterDe UD-serie is geschikt voor standaardpoortgroottes van G3/8" tot G1‐1/4".terwijl de UW-serie is bedoeld voor toepassingen met een hoge stroom met grotere poortgroottes van G1‐1/4" tot G2".
De kleppen zijn ontworpen met veelzijdigheid in het achterhoofd en maken gebruik van een rechtstreeks werkend diafragma-mechanisme, waardoor ze kunnen worden gebruikt bij een startdruk van nul (0 bar).Dit ontwerp elimineert de noodzaak van een minimale differentialdruk, waardoor snelle reactietijden en betrouwbare prestaties worden gewaarborgd, zelfs in systemen met lage druk of die die afhankelijk zijn van zwaartekrachtvoeding.
De 2W-serie is verkrijgbaar in zowel normaal gesloten (NC) als normaal open (NO) varianten, waardoor aanpassingen kunnen worden gemaakt aan specifieke toepassingsbehoeften.De kleppen komen in gesmeed messing voor het 2W model en roestvrij staal voor het 2S modelDaarnaast worden een verscheidenheid aan afdichtingsmaterialen aangeboden, waaronder NBR (standaard), EPDM en FKM (Viton) om verschillende soorten media en temperatuuromstandigheden aan te kunnen.
Wat de stroomvoorziening betreft, ondersteunen de kleppen standaardspanningen zoals DC24V, AC110V, AC220V en AC380V.Op aanvraag kunnen ook aangepaste spanningsopties worden aangeboden om aan unieke operationele vereisten te voldoen.
Kenmerken:
Start met nuldruk
Het rechtstreeks werkende ontwerp maakt een betrouwbare werking mogelijk vanaf 0 bar druk, waardoor dit product ideaal is voor systemen met lage druk of zwaartekracht.
Hoge doorvoercapaciteit
Het wordt aangeboden met openingsgroottes die variëren van 16 mm tot 50 mm (UW-serie), met Cv-waarden tussen 4,8 en 48. Dit bereik zorgt voor optimale prestaties voor verschillende systeemvereisten.
Duurzaam bouwen
Het product is vervaardigd van gesmeed messing (2W) of van precisiegegooid roestvrij staal (2S) en biedt uitstekende corrosiebestendigheid en een langere levensduur.
Opties voor meerdere zegels
Standaard afdichtingen zijn gemaakt van NBR en zijn geschikt voor temperaturen van -5°C tot +80°C.EPDM- en FKM-dichtingen (Viton) zijn beschikbaar voor toepassingen die een hogere temperatuurbestendigheid en verbeterde chemische compatibiliteit vereisen.
Flexible configuraties
Het product is verkrijgbaar in zowel normaal gesloten (NC) als normaal geopend (NO) configuraties, waardoor flexibiliteit wordt geboden om aan verschillende operationele behoeften te voldoen.
Verscheiden spanningscompatibiliteit
Het ondersteunt een verscheidenheid aan wisselstroom- en gelijkstroomspanningen, waaronder DC24V, AC110V, AC220V en AC380V, met een tolerantie van ±10%.
Brede portgrootte
De grootte van de draadverbinding varieert van G3/8" tot G2", waardoor het aanpasbaar is voor een breed scala aan leidingsystemen.
Grote media-compatibiliteit
Het apparaat is geschikt voor gebruik met lucht, water, olie met een viscositeit tot 20 CST, evenals gas en brandstof, waardoor het een veelzijdige keuze is voor meerdere toepassingen.
Breed temperatuurbereik
Het kan betrouwbaar werken bij temperaturen van -5 °C tot +80 °C, en biedt ruimte voor een breed spectrum aan bedrijfsomgevingen.
Compact en robuust ontwerp
Het product is ontworpen voor een gemakkelijke installatie en zorgt voor een lange levensduur.
Aanpasbare opties
Speciale spanningen en aangepaste specificaties kunnen op verzoek rechtstreeks van de fabriek worden verwerkt, waardoor op maat gemaakte oplossingen kunnen worden ontwikkeld om aan unieke eisen te voldoen.
Technische parameters:
| Werkdruk |
0·0,5 MPa |
| Grootte van de opening |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Typ van de klep |
Normaal gesloten, normaal open |
| Spanningstolerantie |
± 10% |
| Gezegelmateriaal |
NBR, EPDM of FKM (Viton) |
| Materiaal van het lichaam |
met een gewicht van niet meer dan 10 kg |
| Grootte van de haven |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Bewegingspatroon |
Regie |
| Werkend medium |
Lucht, water, olie, gas, brandstof (geschikt voor waterklep, waterklep, lichte olie klep toepassingen) |
| Temperatuur |
-5°C tot +80°C |
| Technische specificaties van de magnetoventiel |
| Specificatie |

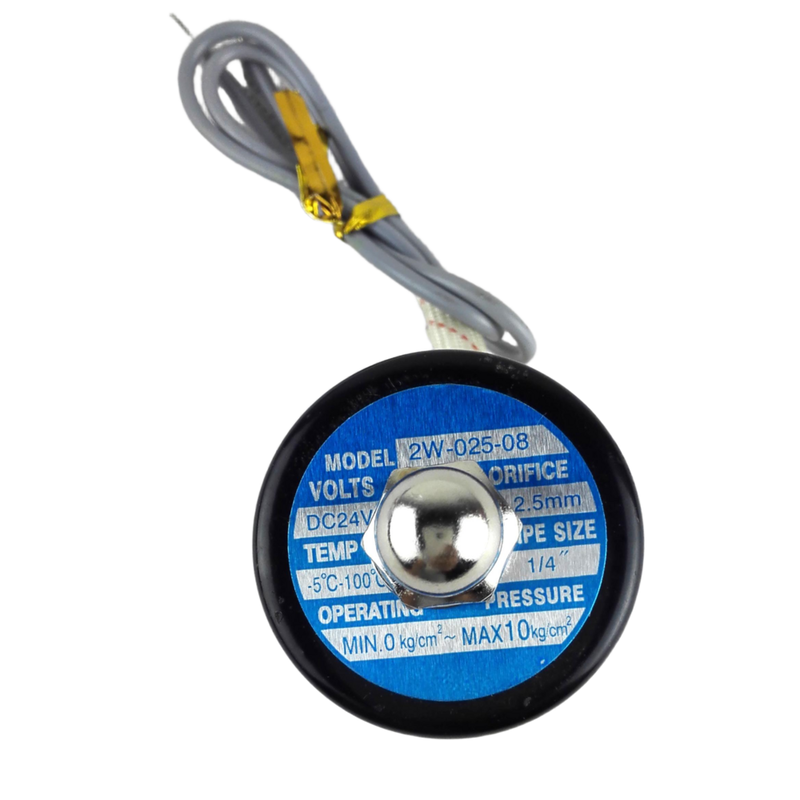

2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Bewegingspatroon |
Direct aandrijftype |
| Type |
Normaal gesloten type; normaal open type |
| Opening van de doorstroming (mm) |
2.5 |
4 |
1.2 |
2 |
| CV-waarde |
0.23 |
0.6 |
0.05 |
0.15 |
| Gezamenlijke buisboring |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| Operatie Viskositeit van vloeistoffen |
Onder 20 CST |
| Werkdruk |
0 tot en met 0,7 MPa |
0 tot en met 2,0 MPa |
| Max. drukweerstand |
1.0MPa |
3.5MPa |
| Werktemperatuurbereik |
-5°C tot +80°C |
| Spanningsbereik |
± 10% |
| Materiaal van het lichaam |
2W: Messing; 2S: Roestvrij staal |
| Materiaal van het oliezegel |
NBR, EPDM of VITON |
Toepassingen:
De veelzijdige 2W-serie is ontworpen voor een breed spectrum aan/uit bedieningstaken in verschillende industrieën.De aanpasbaarheid maakt het een ideale keuze voor tal van toepassingen die een betrouwbare vloeistofregeling vereisen.
Op het gebied van waterbehandeling en -beheer wordt deze serie veel gebruikt in irrigatieinstallaties, watervoorziening, afvalwaterverwerking en doseringsapparatuur.De nauwkeurigheid en duurzaamheid ervan zorgen voor een efficiënte werking in deze kritieke systemen..
Als het gaat om industriële automatisering, beheert de 2W-serie effectief de lucht-, water-, olie- en gasstroom binnen pneumatische systemen, productielijnen en andere processenbesturingsomgevingen.Deze mogelijkheid helpt om een soepel en consistent productieproces te handhaven.
De HVAC- en koelsector profiteert van de toepassing ervan in verwarmings-, ventilatiesystemen, airconditioningsystemen en koelcircuits.Het zorgt voor een betrouwbare controle die essentieel is voor het behoud van de gewenste milieucondities.
In landbouw- en milieutoepassingen ondersteunt de 2W-serie nauwkeurige irrigatiesystemen, spuitsystemen en apparatuur die is ontworpen voor milieubescherming.Dit draagt bij aan een beter beheer van de hulpbronnen en duurzame praktijken.
Algemene vloeistofregeling is een ander gebied waar deze serie uitblinkt, met afsluiting, leeggooi en stroomregulatie voor een verscheidenheid aan vloeistoffen zoals water, lucht, gas,en licht olie met een viscositeit tot 20 CST.
Brandstof- en gassystemen maken ook gebruik van de 2W-serie voor het beheren van de gas- en brandstofstroom binnen verbrandingsinstallaties en brandertoepassingen, waardoor veiligheid en efficiëntie in het energiegebruik worden gewaarborgd.
Bovendien speelt het een belangrijke rol in industriële machines door het aan/uit bedienen van vloeistoffen in verpakkingsmachines, compressoren en hydraulische systemen,bijdragen aan de vlotte werking van complexe apparatuur.
Ten slotte wordt de geschiktheid voor vacuümsystemen onderstreept door de startcapaciteit bij nuldruk, waardoor het ideaal is voor toepassingen met lage druk en vacuüm.
Ondersteuning en diensten:
Om de optimale werking en levensduur van de klep te garanderen, is het product ontworpen om een betrouwbare en efficiënte prestatie te bieden in verschillende industriële toepassingen.Wij bieden uitgebreide technische ondersteuning en diensten..
Technische ondersteuning omvat hulp bij installatie, configuratie en probleemoplossing.en operationele parameters van het magnetoventilWe bieden gedetailleerde handleidingen en documentatie om u te begeleiden door de installatie en onderhoudsprocessen.
Naast technische begeleiding bieden wij onderhoudsdiensten aan om uw pneumatische magnetoventil optimaal te laten functioneren.en onderdeel vervangingsdiensten beschikbaar zijn om stilstand te voorkomen en de levensduur van het product te verlengen.
Voor eventuele prestatieproblemen of gebreken bieden wij reparatie- en vervangingsdiensten aan in overeenstemming met ons garantiebeleid.Ons team is toegewijd aan het waarborgen van klanttevredenheid door tijdige en effectieve oplossingen te bieden..
We bieden ook op maat gemaakte oplossingen en integratieondersteuning voor klanten die specifieke configuraties of toepassingen nodig hebben.Ons technisch team werkt nauw samen met klanten om de pneumatische magnetoventielsystemen op maat te maken om aan de unieke operationele behoeften te voldoen.
Door onze pneumatische magnetoventil te kiezen, krijgt u toegang tot een robuust ondersteunend netwerk dat zich toelegt op het maximaliseren van de waarde en betrouwbaarheid van uw pneumatische systemen.
Verpakking en verzending:
Verpakking en verzending van het product voor een pneumatische magnetoventil

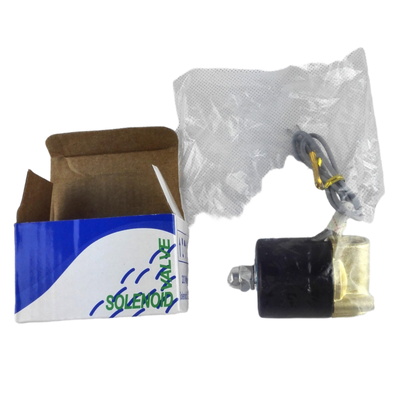

Elk pneumatisch magnetoventil is zorgvuldig verpakt om te verzekeren dat het in perfecte staat aankomt.De klep wordt eerst in een antistatische bubbelfolie gewikkeld om het te beschermen tegen eventuele schade tijdens het vervoerHet wordt vervolgens in een stevige, op maat gemaakte kartonnen doos geplaatst om beweging en botsing te voorkomen.
Voor extra bescherming wordt de doos gevuld met dempingsmateriaal, zoals schuiminzetmiddelen of luchtkussens..
Verzendingsopties zijn standaard land-, versnelde en expressbezorging, afhankelijk van de vereisten van de klant.Voor internationale bestellingen, wordt passende douanedocumentatie verstrekt om een soepele inklaring te garanderen.
We raden aan het pakket bij levering te inspecteren en eventuele schade onmiddellijk te melden om een snelle oplossing te vergemakkelijken.
