Productbeschrijving:

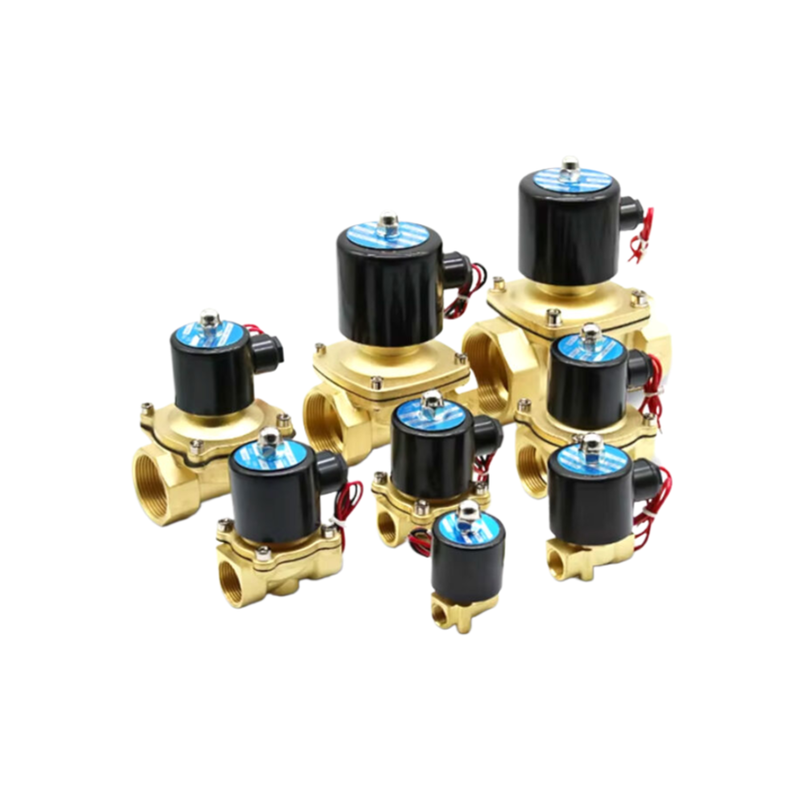

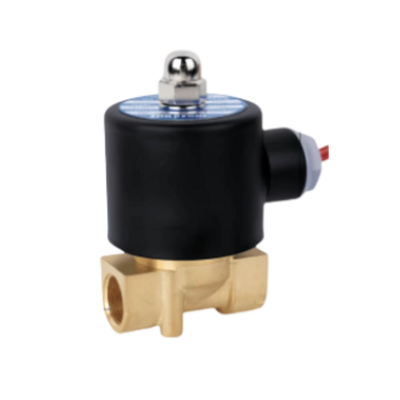

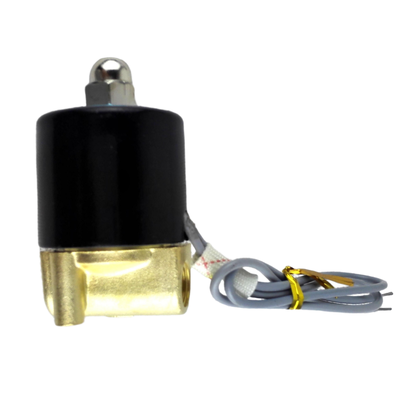

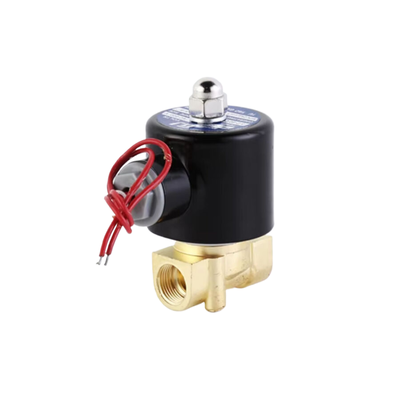

De 2W-serie, die de subseries 2W UD en 2W UW omvat, is een krachtige, direct werkende 2/2-weg magneetklep. Het is speciaal ontworpen om betrouwbare aan/uit-regeling te bieden voor een verscheidenheid aan media, zoals water, lucht, olie, gas en brandstof. De UD-subserie is geschikt voor standaard poortafmetingen variërend van G3/8" tot G1-1/4", terwijl de UW-subserie is ontworpen voor grotere openingen van G1-1/4" tot G2" ter ondersteuning van toepassingen met hoge doorstroming.
Deze klep is gebouwd met veelzijdigheid in gedachten. Het bevat een direct werkend membraanmechanisme dat werking vanaf nuldruk (0 bar) mogelijk maakt, waardoor de noodzaak van een minimaal drukverschil overbodig wordt. Deze functie garandeert een snelle reactie en consistente prestaties, zelfs in systemen die onder lage druk of zwaartekracht werken.
De 2W-serie biedt configuraties in zowel normaal gesloten (NC) als normaal open (NO) modi, waardoor maatwerk mogelijk is om aan specifieke systeemvereisten te voldoen. De kleplichamen zijn verkrijgbaar in gesmeed messing voor de 2W-versie of roestvrij staal voor de 2S-versie. Bovendien worden afdichtingsmaterialen zoals NBR (standaard), EPDM en FKM (Viton) geleverd voor verschillende soorten media en temperatuurbereiken. De kleppen ondersteunen standaardspanningen, waaronder DC24V, AC110V, AC220V en AC380V, met de optie voor aangepaste spanningen op aanvraag.
Functies:
Nuldruk starten
Het direct werkende ontwerp zorgt voor een betrouwbare werking vanaf een druk van 0 bar, waardoor dit product ideaal is voor systemen die onder lage druk werken of afhankelijk zijn van door zwaartekracht gevoede stroming.
Hoge stroomcapaciteit
De UW-serie biedt openingen variërend van 16 mm tot 50 mm, met Cv-waarden tussen 4,8 en 48. Dit bereik garandeert efficiënte prestaties voor een verscheidenheid aan systeemvereisten.
Duurzame constructie
Het product is gemaakt van gesmeed messing (2W) of precisiegegoten roestvrij staal (2S) en biedt uitstekende corrosieweerstand en langdurige duurzaamheid.
Meerdere afdichtingsopties
Standaard afdichtingen zijn gemaakt van NBR geschikt voor temperaturen van -5°C tot +80°C. Voor toepassingen met hogere temperaturen of speciale chemische compatibiliteit zijn ook EPDM- en FKM (Viton)-afdichtingen verkrijgbaar.
Flexibele configuraties
Het product wordt geleverd in zowel normaal gesloten (NC) als normaal open (NO) configuraties om aan verschillende operationele behoeften te voldoen.
Veelzijdige spanningsopties
Compatibel met een reeks AC- en DC-spanningen, waaronder DC 24V, AC 110V, AC 220V en AC 380V, met een tolerantie van ±10%.
Groot bereik van poortgroottes
Er zijn schroefdraadverbindingen beschikbaar van G3/8" tot G2", waardoor integratie met verschillende leidingsystemen mogelijk is.
Brede mediacompatibiliteit
Geschikt voor gebruik met lucht, water, olie (tot 20 CST), maar ook voor gas- en brandstoftoepassingen.
Breed temperatuurbereik
Het product werkt betrouwbaar binnen een mediatemperatuurbereik van -5°C tot +80°C.
Compact en robuust ontwerp
Dankzij het compacte formaat en de robuuste constructie is het product eenvoudig te installeren en ontworpen voor een lange levensduur.
Aanpasbare opties
Speciale spanningen en specificaties kunnen op verzoek rechtstreeks vanuit de fabriek worden geleverd, waardoor maatwerk aan specifieke behoeften mogelijk is.
Technische parameters:
| Temperatuur |
-5°C tot +80°C |
| Openingsmaten |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Bewegingspatroon |
Direct werkend |
| Spanningstolerantie |
±10% |
| Poortgroottes |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Ventieltype |
Normaal gesloten, normaal open |
| Afdichtingsmateriaal |
NBR, EPDM of FKM (Viton) |
| Lichaamsmateriaal |
Messing |
| Werkdruk |
0–0,5 MPa |
Deze pneumatische magneetklep is geschikt als luchtklep, waterklep en klep voor lichte olie en levert betrouwbare prestaties bij verschillende toepassingen.
| Technische specificaties magneetventiel |
| Specificatie |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| Werkend medium |
Lucht, water, olie, gas, brandstof |
| Bewegingspatroon |
Directe schijftype |
| Type |
Normaal sluittype; Normaal open type |
| Opening van stroomsnelheid (mm) |
2.5 |
4 |
1.2 |
2 |
| CV-waarde |
0,23 |
0,6 |
0,05 |
0,15 |
| Gezamenlijke pijpboring |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| Werking Vloeistofviscositeit |
Onder de 20 CST |
| Werkdruk |
0~0,7 MPa |
0~2,0 MPa |
| Max. Druk weerstand |
1,0 MPa |
3,5 MPa |
| Bedrijfstemperatuurbereik |
-5~+80℃ |
| Spanningsbereik |
±10% |
| Materiaal van lichaam |
2W: messing; 2S: roestvrij staal |
| Materiaal van oliekeerring |
NBR, EPDM of VITON |
Toepassingen:
De veelzijdige 2W-serie is ontworpen om tegemoet te komen aan een breed spectrum aan aan/uit-besturingstoepassingen in verschillende industrieën. Het aanpassingsvermogen maakt het een ideale keuze voor tal van operationele behoeften.
Op het gebied van waterbehandeling en -beheer is de 2W-serie perfect geschikt voor irrigatiesystemen, het beheer van watertoevoercontroles, afvalwaterzuiveringsprocessen en doseerapparatuur. Dit zorgt voor een efficiënte en betrouwbare regeling in kritische watergerelateerde toepassingen.
Als het gaat om industriële automatisering blinkt de serie uit in het regelen van lucht, water, olie en gas binnen pneumatische systemen, productielijnen en procescontroleframeworks, en biedt het nauwkeurige en duurzame prestaties.
De HVAC- en koelsector profiteert ook van de 2W-serie, die verwarming-, ventilatie-, airconditioningsystemen en verschillende koelcircuits ondersteunt, waardoor de systeemefficiëntie en betrouwbaarheid worden verbeterd.
Voor landbouw- en milieutoepassingen maakt het product precisie-irrigatie, effectieve sproeisystemen en apparatuur voor milieubescherming mogelijk, waardoor een optimale werking op deze gevoelige velden wordt gegarandeerd.
General Fluid Control is een ander belangrijk toepassingsgebied, waar de 2W-serie de afsluiting, lediging en stroomregeling regelt voor water, lucht, gas en lichte olie met een viscositeit tot 20 CST, wat de uitgebreide mogelijkheden voor vloeistofverwerking aantoont.
Brandstof- en gassystemen vertrouwen ook op deze serie voor het regelen van gas en brandstof in verbrandingssystemen en brandertoepassingen, waardoor een veilige en consistente werking wordt gegarandeerd.
Industriële machinetoepassingen, zoals verpakkingsmachines, compressoren en hydraulische systemen, maken gebruik van de 2W-serie voor betrouwbare aan/uit-vloeistofregeling, wat bijdraagt aan robuuste machineprestaties.
Ten slotte is de 2W-serie zeer geschikt voor vacuümsystemen vanwege de nuldrukstartmogelijkheid, waardoor deze effectief is voor zowel lagedruk- als vacuümomgevingen.
Ondersteuning en diensten:
Ons pneumatische magneetventielproduct is ontworpen om betrouwbare en efficiënte prestaties te leveren in verschillende industriële toepassingen. Voor technische ondersteuning dient u ervoor te zorgen dat u het modelnummer, de specificaties en details van het probleem bij de hand hebt wanneer u om hulp vraagt.
Wij bieden uitgebreide probleemoplossingsgidsen en gedetailleerde gebruikershandleidingen om u te helpen uw pneumatische magneetklep effectief te installeren, bedienen en onderhouden. Veel voorkomende ondersteuningsonderwerpen zijn onder meer klepinstallatieprocedures, richtlijnen voor elektrische aansluitingen, drukinstellingen en het oplossen van veelvoorkomende fouten.
Onze diensten omvatten reparatie en vervanging van defecte componenten, hulp bij kalibratie en advies over het optimaliseren van de klepprestaties voor uw specifieke toepassing. We bieden ook trainingssessies en technisch advies aan om de efficiëntie en levensduur van uw pneumatische systemen te helpen maximaliseren.
Voor gedetailleerde productspecificaties, firmware-updates en compatibiliteitsinformatie verwijzen wij u naar de officiële documentatie die bij uw product is geleverd of die beschikbaar is op onze website.
Wij raden regelmatige onderhoudscontroles aan om een optimale functionaliteit te garanderen en onverwachte stilstand te voorkomen. Onderhoudstips zijn onder meer het inspecteren van afdichtingen en spoelen, het reinigen van kleppoorten en het verifiëren van elektrische verbindingen.
Ons technische ondersteuningsteam streeft ernaar snelle en effectieve oplossingen te bieden om ervoor te zorgen dat uw pneumatische magneetklep soepel werkt en aan uw operationele vereisten voldoet.
Verpakking en verzending:
Productverpakking:
De pneumatische magneetklep is zorgvuldig verpakt met hoogwaardige materialen om bescherming tijdens het transport te garanderen. Elke klep is individueel verpakt in antistatisch noppenfolie en in een stevige kartonnen doos geplaatst. De doos wordt vervolgens veilig verzegeld en geëtiketteerd met productinformatie, gebruiksinstructies en een streepjescode voor gemakkelijke identificatie. Bij bulkbestellingen worden meerdere eenheden verpakt in een versterkte doos met voldoende demping om schade te voorkomen.
Verzending:
Wij bieden betrouwbare verzendopties om de pneumatische magneetklep veilig en snel te leveren. Producten worden verzonden via vertrouwde vervoerders, waarbij tracking beschikbaar is voor alle bestellingen. Verzendmethoden omvatten standaard verzending over land, versnelde levering en internationale verzending, afhankelijk van de bestemming. We zorgen ervoor dat alle pakketten met zorg worden behandeld en voldoen aan de verzendvoorschriften voor pneumatische componenten. Klanten ontvangen een bevestigingsmail met trackinggegevens zodra hun bestelling is verzonden.
