Productbeschrijving:

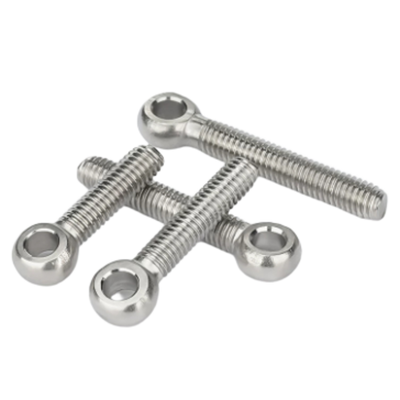

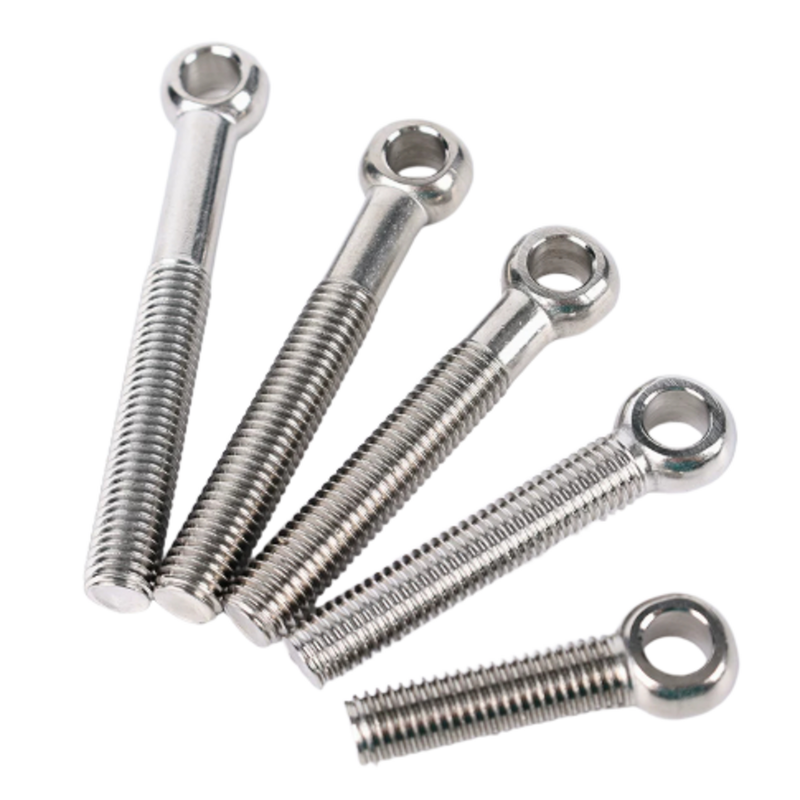

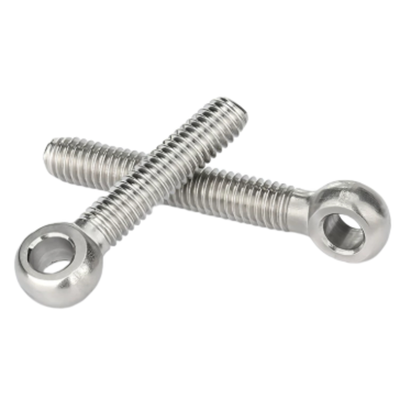

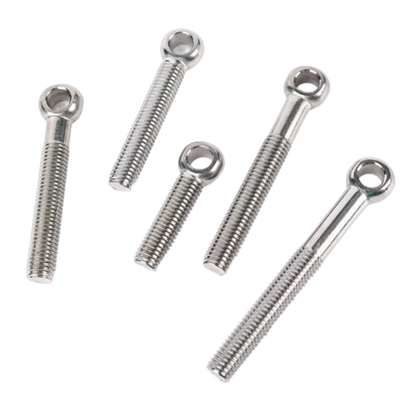

De Eye Bolt, ook wel bekend als een Fish Eye Bolt of Live Joint Screw, is een zeer aanpasbare hardware bevestiging die is ontworpen voor veilige en flexibele verbindingen.Het is gekenmerkt door een nauwkeurig bewerkte cirkelvormige oog aan het ene uiteinde, met een volledig of gedeeltelijk gegraven staaf aan het andere uiteinde.
Gebouwd van robuuste materialen zoals 304 roestvrij staal of koolstofstaal (Q235), biedt deze bout uitstekende corrosiebestendigheid, lange duurzaamheid,en betrouwbare prestaties, zelfs onder moeilijke omstandighedenHet is zorgvuldig vervaardigd om te voldoen aan normen zoals GB/T 798-1988 (Chinese National Standard) en DIN 444 (Duitse Industriestandaard), waardoor exacte afmetingen en draadnauwkeurigheid worden gegarandeerd.Het product wordt aangeboden in een breed scala aan maten, met draaddiameters variërend van M6 tot en met M64, voor een verscheidenheid aan projectvereisten.
Deze oogbout is een uitstekende oplossing voor toepassingen die een draaipunt, een verstelbare hoek of een veilig opheffingspunt vereisen.Het maakt het een essentieel onderdeel voor zowel industriële als algemene toepassingen..
Kenmerken:
Premium materiaal opties:Dit product wordt aangeboden in twee hoogwaardige materialen die aan verschillende behoeften voldoen. De 304 roestvrij staal (A2) versie biedt uitzonderlijke weerstand tegen roest en corrosie,het garanderen van langdurige prestaties in moeilijke omgevingenAls alternatief wordt het koolstofstaal (Q235) voorzien van beschermende oppervlaktebehandelingen, zoals zwarte oxidecoating of warmdip galvanisatie, die de duurzaamheid en veerkracht aanzienlijk verbeteren..
Hoge sterkte:Deze componenten zijn vervaardigd van robuuste materialen en leveren een indrukwekkende treksterkte en betrouwbare duurzaamheid voor veeleisende toepassingen.met inbegrip van 4.8, 8.8, en 10.9, terwijl de roestvrij staalvariant verkrijgbaar is in de A2-70-klasse, voor een breed scala aan mechanische vereisten.
Precision Engineering:Deze producten zijn vervaardigd met strikte naleving van de GB798- en DIN444-normen en hebben een glad bolvormig oppervlak en een hoge precisie-draad.Dit garandeert een consistente kwaliteit en optimale prestaties tijdens het gebruik.
Versatile draadopties:Om aan de verschillende bevestigingsbehoeften te voldoen, is het product verkrijgbaar in zowel volledig als gedeeltelijk gegraven ontwerpen, die flexibiliteit bieden en compatibiliteit met verschillende assemblageconfiguraties garanderen..
Veelzijdig ontwerp:De cirkelvormige oogvorming maakt het gemakkelijk om met spenen, ketens of touwen aan te sluiten, waardoor het vlot kan draaien en de hoek kan worden aangepast.Dit ontwerp maakt het zeer aanpasbaar voor verschillende toepassingen die flexibele beweging vereisen.
Technische parameters:
| Standaard |
GB/T 798-1988, DIN 444 |
| Oppervlakte afwerking |
Helder, glad, met minimale buizen |
| Draaddiameter |
M6, M8, M10, M12, M16, M20 Tot en met M30 |
| Materiaal |
Roestvrij staal 304, koolstofstaal |
| Draadpijl |
Standaard |
| Nominale lengte |
25 mm tot 200 mm |
| Mon |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| P |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
3 |
3 |
3.5 |
| d1 max |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| dk max |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| dk min |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
| s max |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| s min |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| max. |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Toepassingen:
Industriële machines
Dit onderdeel wordt vaak gebruikt in mechanische apparatuur waar onderdelen moeten worden verbonden met de mogelijkheid van regelmatige hoekverstellingen of eenvoudige demontage.Het speelt een cruciale rol bij het garanderen van flexibiliteit en functionaliteit in industriële machines.
Valve & Pipeline toepassingen
Het wordt veel gebruikt in systemen met lage temperatuur, hoge druk kleppen, evenals drukleidingen.bijdragen aan de betrouwbaarheid en veiligheid van deze infrastructuur.
Liften en riggen
Wanneer dit onderdeel wordt gecombineerd met de juiste schroeven of haakjes, wordt het een betrouwbaar hefpunt voor verschillende heffings- en riggingtaken.De sterkte en het ontwerp ervan zorgen voor een veilige hantering tijdens deze zware werkzaamheden.
Automobilerij en vervoer
In de automobielsector wordt het gebruikt in ophangingssystemen en onderstelverbindingen.zowel stabiliteit als onderhoudsgemak bieden.
Gebruiksdoeleinden van de algemene vergadering
Dit veelzijdige onderdeel is perfect voor meubelproductie toepassingen zoals verstelbare beugels. Het is ook geschikt voor buiten installaties zoals tent bevestigingen en fitnessapparatuur,voor het monteren van verschillende gereedschappen.
