YW DKE HANDELSONDERNEMING
 |
| Plaats van herkomst: | China |
| Merknaam: | SMC |
| Certificering: | CE |
| Modelnummer: | KQG2H06-M5 |
| Min. bestelaantal: | 1piece |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Karton /As de klanten vereisen |
| Levertijd: | 1-7 werkdagen na betaling |
| Betalingscondities: | T/T, Western Union, Paypal |
| Levering vermogen: | 5000 stuks/1 maand |
| Temperatuur van de media: | -5 tot 150°C | Materiaal: | SUS316 |
|---|---|---|---|
| Media: | Lucht of vloeistof | Verbindingsdraad R, M: | M5 x 0,8 |
| Druk: | 0-1mpa | toepassing gebied: | Luchtvaartindustrie |
| Markeren: | Pneumatische buisbevestigingen met één aanraking,Verbindingen Pneumatische buisbeitingen,Groepen met één aanraking pneumatische armaturen |
||

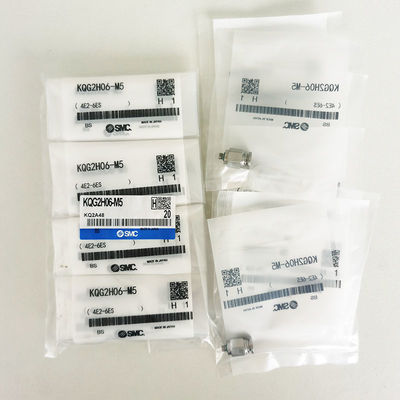

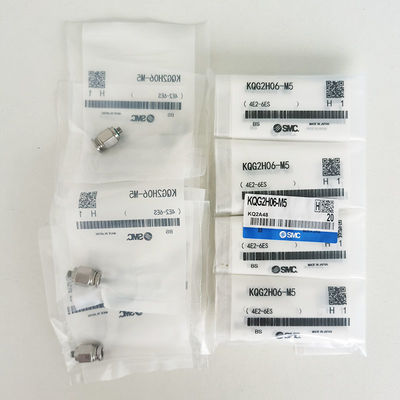

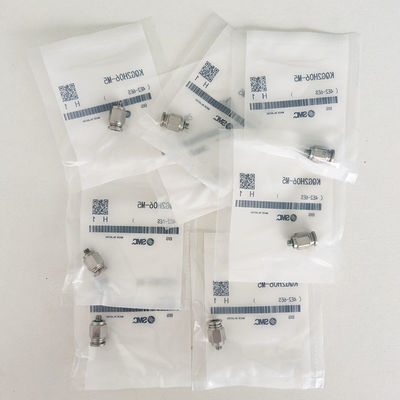

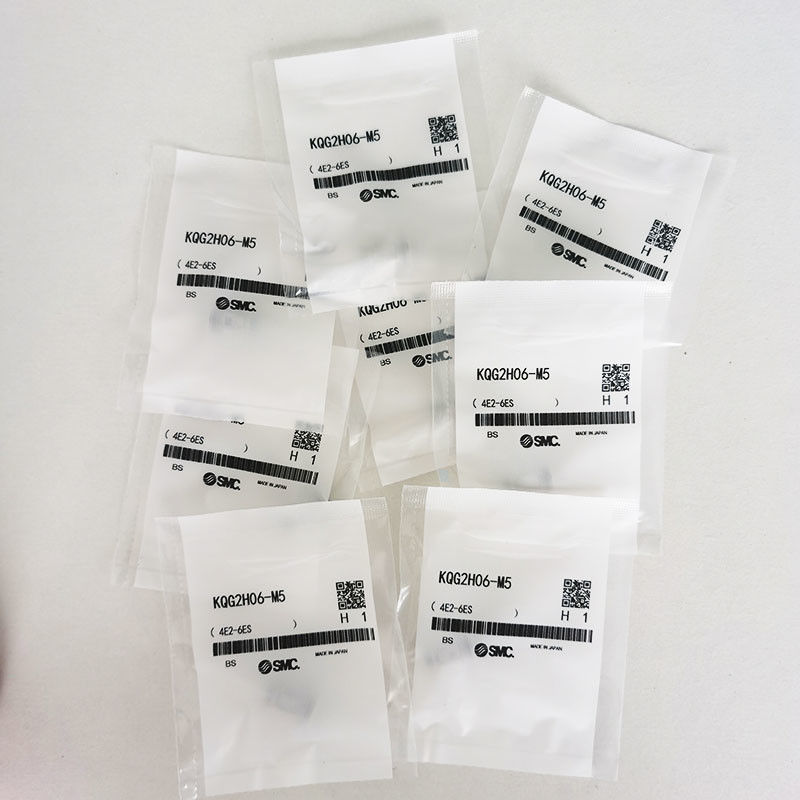

SMC KQG2H06-M5
GewrichtenSS316 0-1mpa Luchtvaartindustrie
Productbeschrijving:
Gedrukt, buis-naar-buis & adapters - SMC KQG2H
KQG2H SUS316 Ruiten van roestvrij staal
De SMC KQG2H-serie pneumatische one-touch fittings zijn vervaardigd van SUS316 roestvrij staal en bieden corrosiebestendige eigenschappen die beter zijn dan roestvrij staal van categorie 304.SUS316 roestvrij staal biedt hogere pitting- en corrosiebestendigheid, en is met name geschikt voor chloride-omgevingen.
Deze reeks one-touch fittings biedt ingenieurs een keuze uit hoge prestaties en lichtgewicht, compacte push-in fittings die bestand zijn tegen corrosie,chemische stoffen en hoge temperaturen nodig isDe KQG2H-serie is ongeveer 30% kleiner en 62% lichter dan de bestaande KQG-serie en is verkrijgbaar voor buizen met een diameter van 3,2 tot 16 mm.
Bovendien is de KQG2H-serie geschikt voor gebruik met perslucht, water en stoom,en in staat zijn om te werken onder verschillende drukomstandigheden (-100kPa tot 1MPa) en temperatuuromstandigheden (-5°C tot +150°C).
Kenmerken:
Compact en licht
Dit model is veel korter ongeveer 30% en ook lichter ongeveer 62% lichter in vergelijking met de KQGL06-01S.
Het in dit model gebruikte roestvrij staalmateriaal is 316 en voor het afdichten wordt gebruik gemaakt van de speciale FKM.
Dit model kan worden gebruikt met FEP, PFA, Nylon, Soft Nylon, Polyurethane en Polyolefin (PO) buizen.
Toepasselijke buizen:
| Toepasselijke buizen | Toepasselijke buizen | FEP, PFA, Nylon, zacht nylonNotitie1), Polyurethaan, Polyolefine |
| Buizen 0.D. | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| Specificaties | VloeistofNotitie3) | Lucht, water, stoom Notitie2) |
| Werkdrukbereik | -100 kPa tot 1 MPaNotitie4) | |
| Bewijs van druk | 3.0 MPa | |
| Omgevingstemperatuur en vloeistoftemperatuurNotitie5) | - 5 tot 150°C (geen bevriezing)Notitie4) | |
| Glijmiddel | Specificatie voor vetvrij | |
| Afdichting op de draden | met afdichting | |
| Temperatuur Motiveringstoestand de inwendige behuizing |
Buizen | Temperatuur |
| FEP-buizen/TH-serie | 80°C of meer | |
| Super PFA-buizen/TL-serie | 120°C of meer | |
Opmerking 1) Voor zachte nylonbuizen mag geen water worden gebruikt.
Opmerking 2) Raadpleeg de SMC over de toepasselijke buis afzonderlijk.
Opmerking 3) Vermijd gebruik in een vacuümhoudende toepassing zoals een lekkage tester, aangezien er lekkage is.
Opmerking 4) Controleer het werkdrukbereik en het werktemperatuurbereik van de buis.
Opmerking 5) Het wordt aanbevolen om de binnenslee te gebruiken onder de volgende omstandigheden (behalveØ3.2):
● Bij gebruik bij hoge temperatuur.
● Bij gebruik bij hoge temperatuur.
|
Mannelijke aansluiting: KQG2H |
|||||||||
| Toepasselijk overdosis van buizen (mm) |
Verbinding draad R, M |
Model | H (breedte over vlak) |
Noot 1) ØD |
L | A* | M | Noot 2) Effectief oppervlakte (mm2) |
Gewicht |
| Ø3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
Over feedback:
Als je tevreden bent met onze producten, geef ons dan 5 sterren.Laat een positieve feedback achter en 5 sterren als u tevreden bent met onze artikelen en dienstenAls u problemen heeft met onze producten of diensten, neem dan eerst contact met ons op voordat u negatieve feedback achterlaat.We zullen ons best doen om elk probleem op te lossen en u de beste klantenservice te bieden.Als u niet tevreden bent met uw artikelen, neem dan contact op met onze klantenservice.We handhaven hoge normen van uitmuntendheid en streven naar 100% klanttevredenheid.Wij verzoeken u onmiddellijk contact met ons op te nemen VOORDAT u ons een neutrale of negatieve feedback geeft, zodat wij uw zorgen op bevredigende wijze kunnen aanpakken.Het is onmogelijk om problemen aan te pakken als we er niets van weten.!
Betaling:
1) We accepteren Alipay, West Union, TT. Alle belangrijke creditcards worden geaccepteerd via de veilige betalingsverwerker ESCROW.
2) Betaling moet binnen 3 dagen na bestelling plaatsvinden.
3) Als u niet onmiddellijk na het sluiten van de veiling kunt uitchecken, wacht dan een paar minuten en probeer het opnieuw. Betalingen moeten binnen 3 dagen worden voltooid.
Over de scheepvaart:
1. Wereldwijde verzending (behalve in sommige landen en APO/FPO)
2- Bestellingen worden na betaling tijdig verwerkt.
3We verzenden alleen naar bevestigde bestel adressen.
4De afgebeelde afbeeldingen zijn niet van het eigenlijke artikel en zijn uitsluitend ter referentie.
5De doorvoertijden van de diensten worden door de vervoerder geregeld, met uitzondering van weekenden en feestdagen.
Als u nog andere vragen heeft, kunt u ons contacteren.
Contactpersoon: NENE
Tel.: 18986934683
