Productbeschrijving:

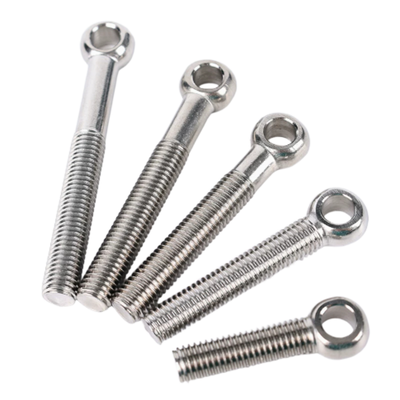

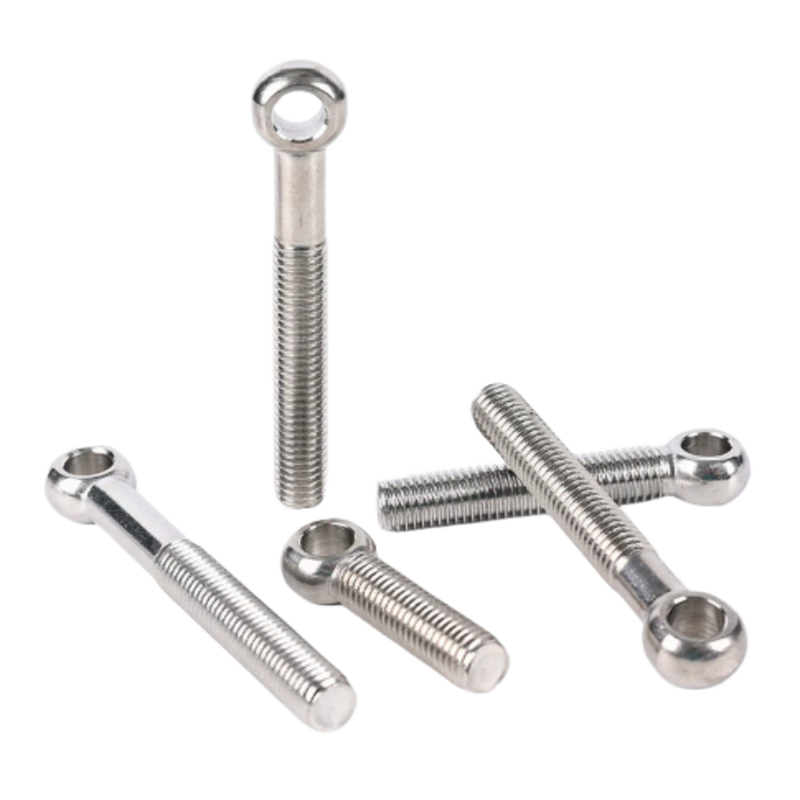

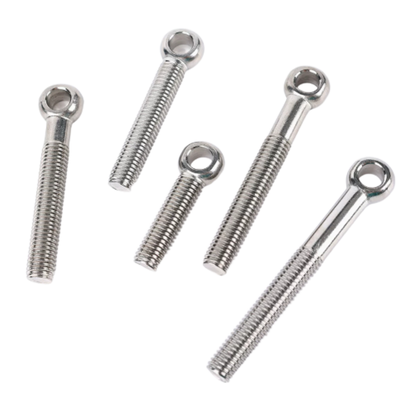

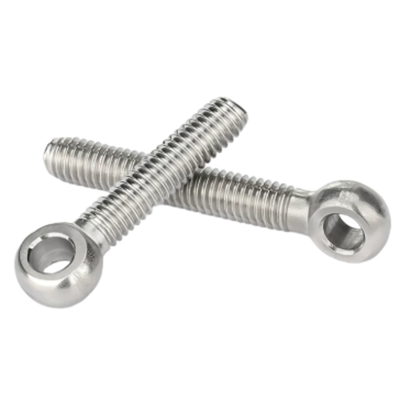

De oogbout, ook wel Fish Eye Bolt of Live Joint Screw genoemd, is een zeer aanpasbare hardwarebevestiging. Het is speciaal ontworpen om flexibele en toch veilige verbindingen te bieden. Het ene uiteinde van de bout is voorzien van een nauwkeurig bewerkt rond oog, terwijl het andere uiteinde bestaat uit een schacht die geheel of gedeeltelijk van schroefdraad kan worden voorzien.
Deze bout is gemaakt van duurzame, zeer sterke materialen zoals 304 roestvrij staal of koolstofstaal (Q235) en garandeert uitstekende weerstand tegen corrosie en langdurige prestaties, zelfs onder veeleisende omstandigheden. Het productieproces voldoet strikt aan de gevestigde normen, waaronder GB/T 798-1988 (Chinese nationale norm) en DIN 444 (Duitse industriële norm). Deze hechting zorgt ervoor dat de bout nauwkeurige afmetingen en nauwkeurige schroefdraad behoudt.
Verkrijgbaar in een breed spectrum aan maten, met draaddiameters variërend van M6 tot M64, kan de oogbout voldoen aan een verscheidenheid aan projectvereisten. Het ontwerp maakt hem bijzonder geschikt voor toepassingen die een betrouwbaar draaipunt, een verstelbare hoek of een veilig hefpunt nodig hebben. Bovendien maakt het eenvoudige aansluiten en loskoppelen het een onmisbaar element voor zowel industriële toepassingen als algemeen gebruik.
Functies:
Premium materiaalopties
Onze producten zijn verkrijgbaar in hoogwaardig 304 roestvrij staal (A2), dat uitstekende weerstand biedt tegen roest en corrosie. Als alternatief kunt u kiezen voor Koolstofstaal (Q235), dat is behandeld met oppervlakteafwerkingen zoals zwart oxide of thermisch verzinken om de duurzaamheid en levensduur te verbeteren.
Hoge sterkte
Deze artikelen zijn gesmeed uit sterke materialen, waardoor superieure treksterkte en langdurige prestaties worden gegarandeerd. Voor koolstofstaalvarianten omvatten de sterkteklassen 4.8, 8.8 en 10.9, terwijl roestvrijstalen opties worden aangeboden in de kwaliteit A2-70.
Precisietechniek
Deze componenten zijn vervaardigd volgens de strenge GB798- en DIN444-normen en hebben een glad bolvormig oppervlak en met hoge precisie vervaardigde schroefdraad om een betrouwbare bevestiging te garanderen.
Veelzijdige inrijgopties
Om aan de uiteenlopende bevestigingsbehoeften te voldoen, zijn de producten verkrijgbaar in ontwerpen met zowel volledige als gedeeltelijke schroefdraad, wat flexibiliteit biedt voor verschillende toepassingen.
Veelzijdig ontwerp
Het ontwerp met ronde ogen maakt een eenvoudige verbinding met pinnen, kettingen of touwen mogelijk, waardoor flexibele rotatie en hoekaanpassing mogelijk is voor diverse gebruiksscenario's.
Technische parameters:
| Nominale lengte |
20 mm tot 150 mm |
| Oppervlakteafwerking |
Helder, glad, met minimale bramen |
| Materiaal |
Roestvrij staal 304, koolstofstaal |
| Draadafstand |
Standaard |
| Draaddiameter |
M6, M8, M10, M12, M16, M20 tot M30 |
| Standaard |
GB/T 798-1988, DIN 444 |
| ma |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| P |
0,8 |
1 |
1.25 |
1.5 |
1,75 |
2 |
2.5 |
3 |
3 |
3.5 |
| d1 maximaal |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| dk max |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| dk min |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38,4 |
43,4 |
48,4 |
53.1 |
| maximaal |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| s min |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| dsmax |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Toepassingen:
Industriële machines
Op het gebied van industriële machines spelen deze componenten een cruciale rol bij het verbinden van onderdelen die frequente hoekaanpassingen of gemakkelijke demontage vereisen. Ze zijn essentieel in diverse mechanische apparatuur waarbij flexibiliteit en onderhoudsefficiëntie voorop staan.
Klep en pijpleiding
Deze componenten worden op grote schaal gebruikt in systemen met kleppen voor lage temperaturen, hoge druk en drukleidingen. Bovendien zijn ze een integraal onderdeel van vloeistoftechnische systemen en leveren ze betrouwbare prestaties onder veeleisende omstandigheden.
Hijsen en hijsen
In combinatie met geschikte stroppen of haken dienen ze als betrouwbare hijspunten voor hijs- en hijswerkzaamheden. Deze betrouwbaarheid zorgt voor veiligheid en efficiëntie bij diverse hijswerkzaamheden.
Automobiel en transport
In de automobiel- en transportsector worden deze componenten gebruikt in ophangsystemen en chassisverbindingen. Ze worden ook vaak gebruikt bij de assemblage van vouwfietsen en kinderfietsen, wat bijdraagt aan de structurele integriteit en het gebruiksgemak.
Algemene Vergadering
Deze onderdelen zijn ideaal voor algemene montagetoepassingen, inclusief meubelproductie, zoals verstelbare beugels. Bovendien worden ze op grote schaal toegepast in buitenfaciliteiten zoals tentbevestigingen en fitnessapparatuur, maar ook bij het assembleren van verschillende hardwaretools.
Ondersteuning en diensten:
Onze pneumatische pijpfittingen zijn ontworpen om betrouwbare en efficiënte verbindingen te bieden in verschillende pneumatische systemen. Voor technische ondersteuning dient u ervoor te zorgen dat u het modelnummer en de specificaties van het product bij de hand heeft, zodat u nauwkeurige hulp kunt krijgen.
We bieden uitgebreide services, waaronder installatiebegeleiding, onderhoudstips, advies voor probleemoplossing en informatie over vervangende onderdelen om u te helpen de prestaties en levensduur van uw pneumatische fittingen te maximaliseren.
Voor een optimale werking dient u altijd fittingen te gebruiken die compatibel zijn met de druk- en temperatuurvereisten van uw systeem, en de aanbevolen installatiepraktijken te volgen.
Ons technische ondersteuningsteam doet er alles aan om eventuele problemen snel en effectief op te lossen, waardoor minimale downtime voor uw activiteiten wordt gegarandeerd.
Daarnaast bieden we gedetailleerde producthandleidingen en datasheets om u te helpen de kenmerken en het juiste gebruik van onze pneumatische buisfittingen te begrijpen.
Als u oplossingen op maat nodig heeft of specifieke toepassingsbehoeften heeft, staan onze experts klaar om u de beste montageopties te adviseren en aan te bevelen, afgestemd op uw vereisten.
Verpakking en verzending:
Productverpakking en verzending voor pneumatische buisfittingen
Onze pneumatische buisfittingen worden zorgvuldig verpakt om ervoor te zorgen dat ze in perfecte staat aankomen. Elke fitting is individueel verpakt of in beschermende compartimenten in stevige dozen geplaatst om schade tijdens het transport te voorkomen. De verpakkingsmaterialen zijn gekozen om demping en bescherming te bieden tegen vocht, stof en stoten.
Voor bulkbestellingen worden de fittingen verpakt in grotere dozen of kratten en stevig vastgemaakt om beweging en mogelijke schade te voorkomen. Alle pakketten zijn duidelijk geëtiketteerd met productinformatie, gebruiksinstructies en verzendgegevens om een vlotte levering te vergemakkelijken.
We bieden flexibele verzendopties om aan uw behoeften te voldoen, inclusief standaardverzending, versnelde verzending en vrachtverzending. Onze logistieke partners zijn betrouwbaar en ervaren in het omgaan met industriële producten en zorgen voor een tijdige en veilige levering op de door u opgegeven locatie.
Vóór verzending ondergaat elke bestelling een grondige kwaliteitscontrole om te bevestigen dat de juiste artikelen en aantallen zijn meegeleverd. Er wordt trackinginformatie verstrekt zodra de zending is verzonden, zodat u de voortgang van uw levering kunt volgen.
Voor speciale verpakkings- of verzendvereisten kunt u contact opnemen met ons klantenserviceteam. Wij komen graag aan uw wensen tegemoet.
