Productbeschrijving:

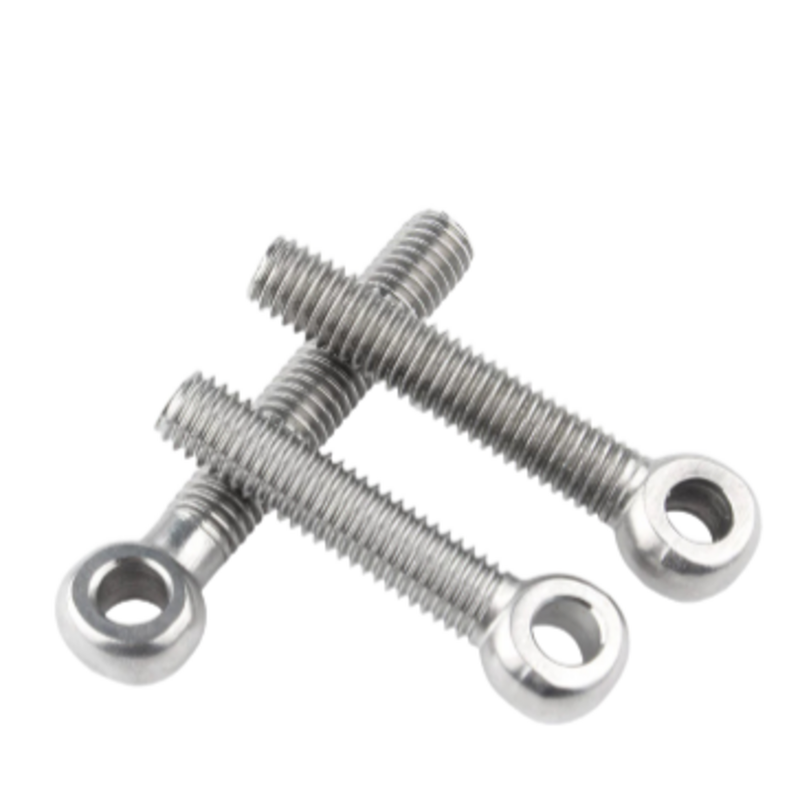

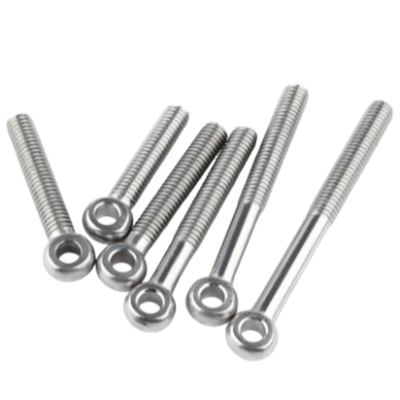

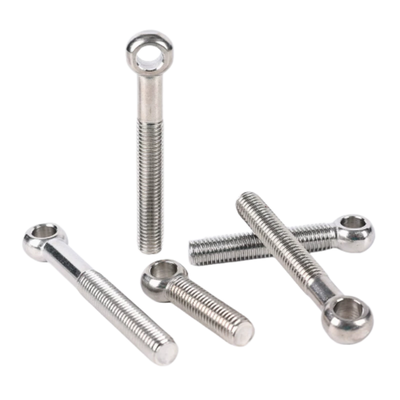

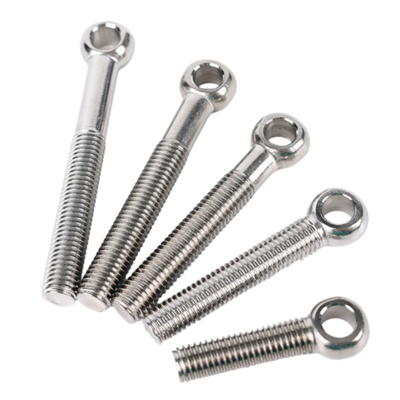

De Eye Bolt, die soms een Fish Eye Bolt of Live Joint Screw wordt genoemd, dient als een multifunctionele hardware bevestiging.Het is speciaal ontworpen om flexibele maar veilige verbindingen te biedenHet ene uiteinde van de bolt is voorzien van een nauwkeurig bewerkte cirkelvormige oog, terwijl het tegenovergestelde uiteinde een staaf bevat die geheel of gedeeltelijk is gegraven.
Deze bouten zijn vervaardigd van hoogwaardige materialen zoals 304 roestvrij staal of koolstofstaal (Q235), waardoor zij uitstekend bestand zijn tegen corrosie en uitstekend duurzaam zijn.Het is gebouwd om betrouwbare prestaties te leveren, zelfs in harde of veeleisende omgevingen.Het productieproces voldoet aan strenge normen, waaronder GB/T 798-1988 (de Chinese nationale norm) en DIN 444 (de Duitse industriële norm),het garanderen van nauwkeurige afmetingen en draadnauwkeurigheid.
De oogbout is verkrijgbaar in een breed scala aan maten en heeft een draaddiameter van M6 tot M64 en voldoet aan diverse projectvereisten.Dit maakt het zeer aanpasbaar voor veel verschillende toepassingen.
Deze oogbout is ideaal voor situaties die een draaipunt, een verstelbare hoek of een betrouwbaar tilpunt vereisen.De constructie zorgt voor een snelle aansluiting en ontkoppeling., waardoor het een onmisbaar element is in zowel industriële als algemene taken.
Kenmerken:
Opties voor hoogwaardig materiaal
Deze componenten worden aangeboden in hoogwaardig roestvrij staal (A2), dat uitstekende weerstand biedt tegen roest en corrosie.met oppervlaktecoatings zoals zwarte oxide of warmverzinking behandeld om hun algehele duurzaamheid en levensduur te verbeteren.
Hoge sterkte
Deze producten zijn gesmeed uit sterke, veerkrachtige materialen en bieden een superieure treksterkte en een langdurige werking.8, 8.8, en 10.9, terwijl roestvrij staal opties komen in de kwaliteit A2-70.
Precision Engineering
Deze onderdelen zijn vervaardigd volgens de strenge normen GB798 en DIN444 en hebben een glad bolvormig oppervlak en een opmerkelijk nauwkeurige draad.het waarborgen van betrouwbare en consistente prestaties in verschillende toepassingen.
Veelzijdige draadopties
Om aan verschillende bevestigingsbehoeften te voldoen, kunt u kiezen uit volledig of gedeeltelijk gegrepen ontwerpen, waardoor u flexibel kunt voldoen aan verschillende installatievereisten.
Aanpassingsvermogen
De cirkelvormige oogontwerp maakt het gemakkelijk te verbinden met pinnen, ketens of touwen, waardoor flexibele rotatie en hoek aanpassingen in uw installatie mogelijk zijn.
Technische parameters:
| Draaddiameter |
M6, M8, M10, M12, M16, M20 Tot en met M30 |
| Oppervlakte afwerking |
Helder, glad, met minimale buizen |
| Draadpijl |
Standaard |
| Nominale lengte |
20 mm tot 100 mm |
| Materiaal |
Roestvrij staal 304, koolstofstaal |
| Standaard |
GB/T 798-1988, DIN 444 |
| Product-sleutelwoorden |
Pneumatische toebehoren, gegalvaniseerde buisverbinding, koolstofstaalverbinding |
| Mon |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
M33 |
| P |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
3 |
3 |
3.5 |
3.5 |
| d1 max |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
30.052 |
| d1 min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
30 |
| dk max |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
60 |
| dk min |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
58.1 |
| s max |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
38 |
| s min |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
37 |
| max. |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
33 |
Toepassingen:
Industriële machines maken gebruik van deze onderdelen om onderdelen te verbinden die vaak in hoek moeten worden aangepast of uit elkaar moeten worden gehaald.flexibiliteit en onderhoudsgemak.
In de klep- en pijpleidingsector worden deze elementen veel gebruikt in systemen met lage temperatuur-, hogedrukklep-, drukpijpleidingen en vloeistoftechnische toepassingen.Hun betrouwbaarheid onder zulke veeleisende omstandigheden maakt ze een voorkeurkeuze.
Voor het tillen en riggen dienen deze onderdelen als betrouwbare tilpunten.zij vergemakkelijken veilige en effectieve hef- en riggingoperaties in verschillende industriële omgevingen.
De automobiel- en vervoersindustrie gebruikt deze onderdelen in ophangingssystemen en onderstelverbindingen.zij worden gebruikt bij de montage van vouwfietsen en kinderfietsen, wat bijdraagt aan zowel duurzaamheid als functionaliteit.
Algemene assemblage toepassingen omvatten de productie van meubels, zoals verstelbare beugels, evenals buiteninstallaties zoals tent bevestigingen en fitness apparatuur.Ze zijn ook nuttig bij de montage van verschillende hardeware-gereedschappen, waardoor ze veelzijdige componenten zijn op meerdere gebieden.
Ondersteuning en diensten:
Onze pneumatische buizen zijn ontworpen om betrouwbare en efficiënte verbindingen te bieden in pneumatische systemen.specificaties, en installatie details klaar bij het zoeken van hulp.
De installatie moet volgens de richtlijnen in de producthandleiding worden uitgevoerd om een optimale prestatie en veiligheid te garanderen.Gebruik passende hulpmiddelen en controleer of alle verbindingen veilig en lekvrij zijn voordat u het systeem gebruikt.
Als u problemen ondervindt met de armaturen, raadpleeg dan het gedeelte voor probleemoplossing van de handleiding.Door een goed onderhoud en regelmatige inspecties te verzekeren, kunnen de meeste bedrijfsproblemen worden voorkomen.
Er zijn vervangende onderdelen en accessoires beschikbaar voor het onderhoud en de levensduur van uw pneumatische armaturen.
Voor gedetailleerde technische ondersteuning, serviceverzoeken of om productdocumentatie aan te vragen, kunt u onze officiële website bezoeken of contact opnemen met uw geautoriseerde distributeur.
