Productbeschrijving:

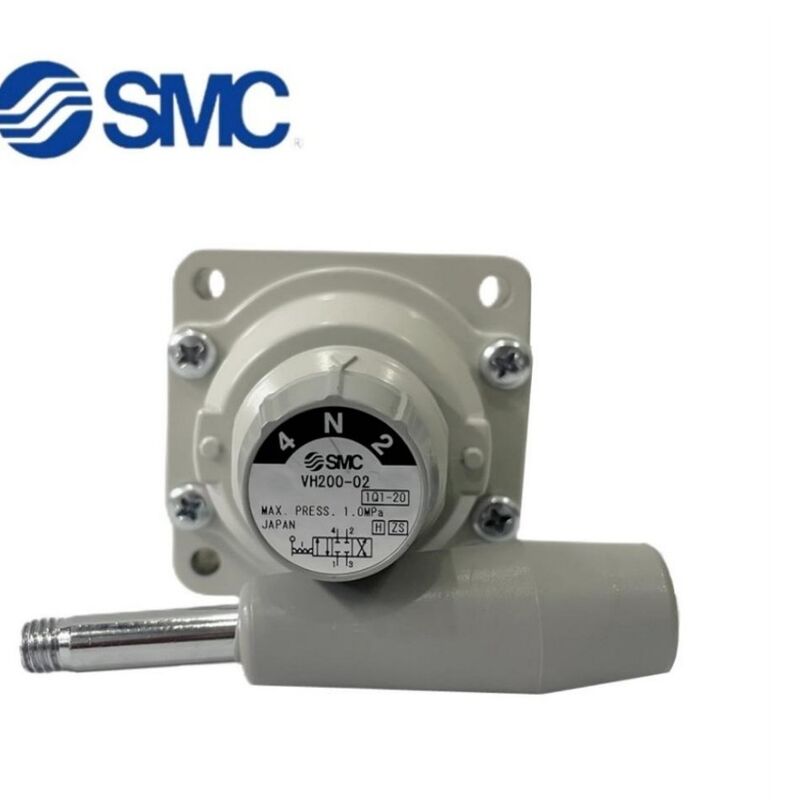

De pneumatische handrotatieventielen van de SMC VH-serie, inclusief modellen VH301, VH300, VH312, VH311, VH332, VH330 en VH322, zijn handbediende directionele regelcomponenten die specifiek zijn ontworpen voor industriële pneumatische systemen. Deze ventielen staan bekend om hun betrouwbare prestaties en veelzijdige aanpasbaarheid en worden veel gebruikt in toepassingen zoals automatiseringsapparatuur, werktuigmachines en pneumatische pijpleidingen voor circuit aan/uit en directionele controle.
Deze serie biedt twee draadaansluitmaten: 02 (1/4 inch) en 03 (3/8 inch). Daarnaast zijn er afgeleide varianten zoals 02N en R beschikbaar om te voldoen aan verschillende installatie-eisen voor pijpleidingen. De ventielhuizen zijn gemaakt van gegoten aluminiumlegering, die een oppervlakteoxidatiebehandeling ondergaat om een uitstekende corrosiebestendigheid te bieden. Deze ventielen zijn gebouwd om industriële omgevingen te weerstaan met temperatuurbereiken van -5℃ tot 60℃. Binnenin integreert de ventielkern een dubbel afdichtingsontwerp dat harde en elastische afdichtingen combineert, wat zorgt voor stabiele afdichtingsprestaties en een lekkagepercentage dat voldoet aan de industriële normen van SMC. Ze werken effectief binnen een werkdrukbereik van 0 tot 1,0 MPa, waardoor ze geschikt zijn voor conventionele pneumatische systemen.
Structureel gezien werken de handrotatieventielen van de VH-serie via handmatige rotatie, met precieze tandwielpositionering en een soepel draaigevoel, wat helpt om onjuiste ventielrichting veroorzaakt door trillingen te voorkomen. De meeste varianten gebruiken een twee-positie driewegconfiguratie, terwijl sommige modellen een twee-positie tweewegfunctie ondersteunen, waardoor snel schakelen en afsluiten van pneumatische circuits mogelijk is. Installatieveelzijdigheid wordt geboden door twee montageopties: paneelmontage en basismontage. Bepaalde modellen bevatten ook speciale montagebeugels, waardoor compatibiliteit met een breed scala aan apparatuurindelingen mogelijk is.
Verder zijn deze handrotatieventielen ontworpen met olievrije smering, waardoor langdurige stabiele werking mogelijk is zonder de noodzaak van extra smeermiddelen, waardoor de onderhoudsvereisten aanzienlijk worden verminderd. Sommige modellen bereiken een IP65-beschermingsgraad, waardoor ze bestand zijn tegen stof en vocht, wat geschikt is voor veeleisende werkomstandigheden. In combinatie met accessoires zoals geluiddempers en pneumatische connectoren, breiden de toepassingsmogelijkheden zich nog verder uit. Over het algemeen vertegenwoordigt de SMC VH-serie een kosteneffectieve en betrouwbare keuze voor handmatige regelcomponenten binnen de industriële pneumatische regelsector.
Technische parameters:
| Serie |
SMC Pneumatisch Rotatieventiel |
| Werkdrukbereik |
0~1,0 MPa |
| Poorttype |
Meestal twee posities drieweg S |
| Werkmedium |
Droge perslucht, olie en vocht moeten worden uitgefilterd om schade aan de ventielkern te voorkomen |
| Werktemperatuurbereik |
-5℃~60℃ |
| Type |
Handbediend ventiel |
| VH200-02 (1/4) afgedicht type |
| VH201-02 (1/4) Medium Afvoertype |
| VH02-02 (1/4) 2-positietype |
| VH400-04 (1/2) afgedicht type |
| VH402-04 (1/2) 2-positieformule |
| VH210-02 (1/4) afgedicht type |
| VH212-02 (1/4) 2-positietype |
| VH211-02 (1/4) Medium Afvoertype |
| VH410-04 (1/2) afgedicht type |
| VH412-04 (1/2) 2-positieformule |
| VH250-02 (1/4) afgedicht type |
| VH251-02 (1/4) Medium Afvoertype |
| VH252-02 (1/4) 2-positietype |
| VH400-N04 (1/2) afgedicht type |
| VH242-02 (1/4) 2-positietype |
| VH240-02 (1/4) afgedicht type |
| VH241-02 (1/4) Medium Afvoertype |
| VH400-06 (3/4) afgedicht type |
| VH200-N02-R (1/4) afgedicht type |
| VH200-F02 (1/4) afgedicht type |
| VH220-02 (1/4) bodem 4 gaten afgedicht type |
| VH230-02 (1/4) bodem 4 gaten afgedicht type |
| VH221-02 (1/4) bodem 4 gaten lektype |
| VH231-02 (1/4) bodem 4 gaten lektype |
| VH222-02 (1/4) bodem 4 gaten 2-positietype |
| VH232-02 (1/4) bodem 4 gaten 2-positietype |
| VH401-04 (1/2) afgedicht type |
| VH400-02 gebruikt een patchkern transformator (1/4) met een afgedicht ontwerp |
| VH400-03 Kernvervangings transformator (3/8) met afgedicht type |
Toepassingen:
Het SMC twee-positie drieweg handrotatieventiel, onderdeel van de VH-serie handrotatieventielen, is een veelzijdige en betrouwbare oplossing die is ontworpen voor een breed scala aan industriële toepassingen. Bekend om zijn robuuste constructie en precieze werking, wordt het SMC handrotatieventiel veel gebruikt in pneumatische regelsystemen waar handmatige interventie nodig is. Dit ventiel is ideaal voor het regelen van de richting van droge perslucht binnen een drukbereik van 0 tot 1,0 MPa, waardoor het geschikt is voor verschillende automatiserings- en procesbesturingsscenario's.
Een van de belangrijkste toepassingsmogelijkheden voor het SMC VH-serie handrotatieventiel is in fabrieken die precieze handmatige controle over pneumatische systemen vereisen. Het wordt vaak gebruikt in assemblagelijnen, verpakkingsmachines en andere geautomatiseerde apparatuur waar snel schakelen tussen luchttoevoerpaden essentieel is. De mogelijkheid van het ventiel om te werken binnen een temperatuurbereik van -5℃ tot 60℃ zorgt voor betrouwbare prestaties, zelfs in matig ruwe omgevingen.
Gezien het handbediende ontwerp is het SMC handrotatieventiel ook zeer geschikt voor onderhouds- en testscenario's. Technici gebruiken het vaak om secties van pneumatische circuits handmatig te isoleren, waardoor veilige en efficiënte probleemoplossing mogelijk is zonder hele systemen uit te schakelen. De CE-certificering garandeert naleving van Europese veiligheids- en kwaliteitsnormen, wat gebruikers in verschillende regio's zekerheid biedt.
Naast industriële automatisering vindt het SMC twee-positie drieweg handrotatieventiel toepassingen in laboratoriumomgevingen, luchtbehandelingssystemen en aangepaste pneumatische assemblages. De compatibiliteit van het ventiel met droge perslucht, waarbij olie en vocht worden uitgefilterd om de ventielkern te beschermen, maakt het een betrouwbare keuze voor gevoelige apparatuur. De verpakkingsopties, inclusief kartonnen dozen of aangepaste verpakkingen volgens de eisen van de klant, zorgen voor een veilige levering en eenvoudige integratie in bestaande systemen.
Met een minimale bestelhoeveelheid van slechts één stuk en een leveringscapaciteit van 5000 stuks per maand, is het SMC handrotatieventiel toegankelijk voor zowel kleinschalige projecten als grootschalige industriële implementaties. De levertijd varieert van 1 tot 7 werkdagen na betaling, met flexibele betalingsvoorwaarden, waaronder T/T, Western Union en PayPal. De prijs is onderhandelbaar, waardoor klanten de beste voorwaarden voor hun inkoopbehoeften kunnen vinden.
Over het algemeen is het SMC VH-serie handrotatieventiel een essentieel onderdeel voor elke toepassing die betrouwbare handmatige controle van pneumatische stromen vereist. De duurzaamheid, het gebruiksgemak en de naleving van internationale normen maken het een voorkeurskeuze in diverse industrieën wereldwijd.
Verpakking en verzending:
Alle SMC magneetventielen worden zorgvuldig verpakt om ervoor te zorgen dat ze in perfecte staat aankomen. Elk ventiel wordt veilig in een beschermende behuizing geplaatst met dempingsmaterialen om schade tijdens het transport te voorkomen. De verpakking bevat duidelijke etikettering met productspecificaties en hanteringsinstructies om een gemakkelijke identificatie en veilige hantering te vergemakkelijken.
We gebruiken stevige, hoogwaardige kartonnen dozen die zijn ontworpen om de ontberingen van verzending te weerstaan. Voor internationale zendingen worden extra beschermende maatregelen zoals vochtbestendige verpakking en versterkte dozen gebruikt om de productintegriteit te behouden.
Verzending wordt afgehandeld via betrouwbare vervoerders met trackingopties om u op de hoogte te houden tijdens het leveringsproces. We bieden verschillende verzendmethoden om aan uw behoeften te voldoen, waaronder versnelde en standaard bezorgdiensten.
Controleer na ontvangst de verpakking op zichtbare schade en meld dit onmiddellijk als er zorgen zijn. Onze toewijding is om u de hoogste kwaliteit SMC magneetventielen te leveren die veilig en snel worden geleverd.
