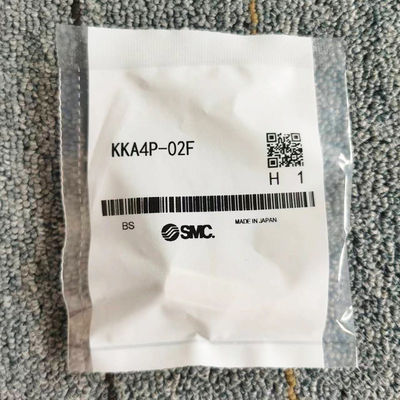

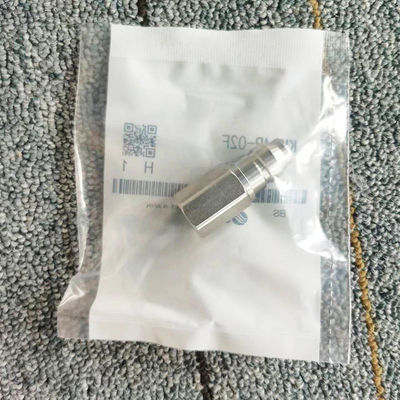

Name: SMC Pneumatische bekleding Plug KKA4P-02F SUS Vrouwelijk draadtype KKA-serie
Brand: YW DKE TRADING COMPANY
SKU: KKA4P-02F KKA-serie
Availability: InStock

Thuis Producten Pneumatische buisbevestigingen

SMC Pneumatische bekleding Plug KKA4P-02F SUS Vrouwelijk draadtype KKA-serie

Productdetails:

Plaats van herkomst:	China
Merknaam:	SMC
Certificering:	CE
Modelnummer:	KKA4P-02F KKA-serie

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	Onderhandelbaar
Verpakking Details:	Plastic zak, Doos, Karton, Pallet
Levertijd:	1-7 werkdagen na betaling
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	5000 stuks/maand

Contact

Gedetailleerde productomschrijving

Operating Pressure Range(MPa):	0.1-1MPa	Pipe Connection Bore Dia.:	Rc1/4
Operating Temperature Range(°C):	-5～150	Applicable Fluid:	Water / Air
Size of Body:	1/4	Guaranteed Proof Pressure:	10MPa
Markeren:	KKA-serie kka4p-02f , Standaard stalen stekker kka4p-02f , Vrouwelijke draadstop kka4p-02f

KKA-serie SS316 (KKA4P-02F) Type stekker (P) Vrouwelijke draad Type S koppelaar

Geconfigureerde specificaties

Type	Standaard	Type van het gewricht	Vrouwtjes met draad
Mannen/vrouwen	Steek	Materiaal van het lichaam	SUS304
Gezegelmateriaal	[NBR] 00011	Toepasselijke vloeistof	Water / lucht
Operatieomgeving, toepassingen	Standaard	Werktemperatuurbereik ((°C)	-5 ¢ 150
Werkdrukbereik ((MPa)	0 ¢ 1	Grootte van het lichaam	1/4
Pijpverbinding Bore Dia.	Rc1/4	Met of zonder remklep	Y

S-koppeling KKA-serie roestvrijstalen type stekker (P) Vrouwelijke draad type specificaties

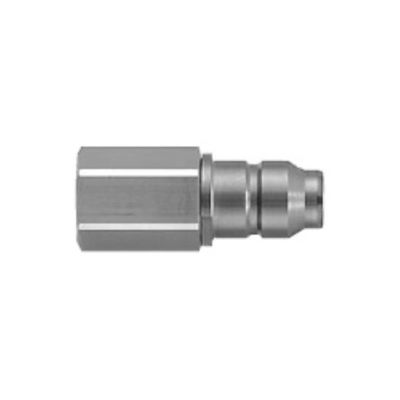

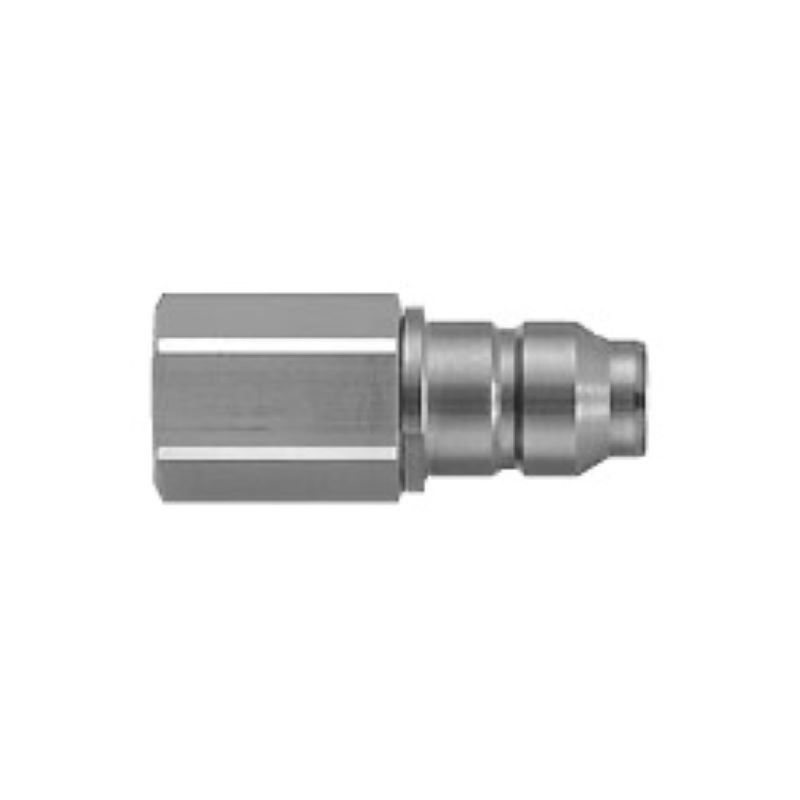

Zonder, checkventiel, stekker, vrouwelijke draad type uiterlijk

SMC Pneumatische bekleding Plug KKA4P-02F SUS Vrouwelijk draadtype KKA-serie 0

JIS-symbolen voor de KKA-serie

SMC Pneumatische bekleding Plug KKA4P-02F SUS Vrouwelijk draadtype KKA-serie 1

Kenmerken van modellen met aan beide zijden een remklep

Lichaamsgrootte	Liquid dripping quantity (cm3 per geval)	Aëratiehoeveelheid (cm3 per geval)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"Vloeibaar gedruppelde hoeveelheid" is de hoeveelheid interne water die verloren gaat wanneer de stopcontact wordt losgemaakt.
"Luchthoeveelheid" de hoeveelheid externe lucht die wordt ingevoerd wanneer de stekker en de stopcontact zijn aangesloten.

Werkingsvloeistof	Water, lucht
Werkdrukbereik_*1	KKA3: -100 kPa tot 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 tot 1 MPa
Gewaarborgde druk	10 MPa
Omgevingstemperatuur en temperatuurbereik van het werkmiddel	-5 tot +150°C (geen bevriezing) * Kan niet worden gebruikt voor stoom.
Specificatie voor niet-geoliede	Gebruik geen vet. (Slijdelementen van rubber en metaal: fluorlaag)
Materiaal	Metalen onderdelen: SUS304; rubberen onderdelen: fluoroelastomeer (speciale FKM)

*1: Niet gebruiken met een lekmeter of voor vacuümbehoud, omdat een nullek niet kan worden gegarandeerd.

Prestaties

Metode van aansluiting van de stekker: enkelvoudige aansluiting en loslaten
Controleaansluiting: Controleaansluiting ingebouwd aan beide zijkanten van de stekker en het stopcontact, zonder controleaansluiting

* De KKA-serie kan niet worden aangesloten op de KK-serie of de KKH-serie.

Structurele tekening

Structurele tekening van de stekker

Structurele tekening van de KKA-serie

Aantal	Deelnaam	Materiaal	Notitie
1	Plug-body	SUS304	Fluorcoating
2	Achterkant van de carrosserie	SUS304	-
3	Ventiel van de stekker	SUS304	-
4	O-ring van de klep	Speciale FKM	Fluorcoating
5	O-ring van de stekker	Speciale FKM	Fluorcoating
6	Vloeistof van de stekkerklep	gelijk aan SUS304	KKA3
6	Vloeistof van de stekkerklep	SUS304	KKA4, KKA6, KKA7, KKA8, KKA9

Afmetingen: stekker (P)

Met een remklep

met een breedte van niet meer dan 50 mm

Lichaamsgrootte	Model	T Verbindingspoortdiameter	H Breedte over vlakken	L₁	L₂	Minimale diameter van het gat	Effectieve doorsnede mm²	Gewicht g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
