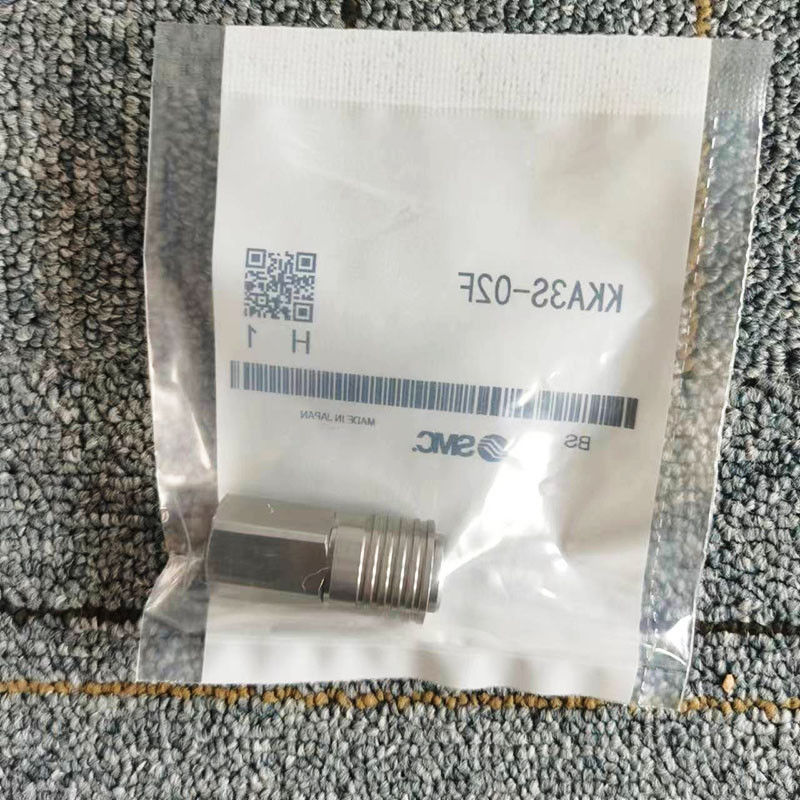

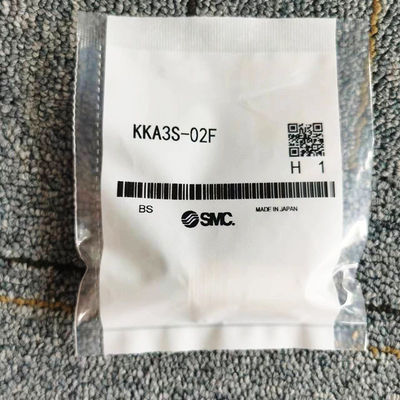

Name: KKA-serie SS316 KKA3S-02F Type Plug (P) Vrouwelijke draad Type S koppelaar
Brand: YW DKE TRADING COMPANY
SKU: KKA3S-02F KKA-serie
Availability: InStock

Thuis Producten Pneumatische buisbevestigingen

KKA-serie SS316 KKA3S-02F Type Plug (P) Vrouwelijke draad Type S koppelaar

Productdetails:

Plaats van herkomst:	China
Merknaam:	SMC
Certificering:	CE
Modelnummer:	KKA3S-02F KKA-serie

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	Onderhandelbaar
Verpakking Details:	Plastic zak, Doos, Karton, Pallet
Levertijd:	1-7 werkdagen na betaling
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	5000 stuks/maand

Contact

Gedetailleerde productomschrijving

Werkdrukbereik ((MPa):	0.1-1MPa	Pijpverbinding Bore Dia.:	Rc1/4
Werktemperatuurbereik ((°C):	-5 ¢ 150	Toepasselijke vloeistof:	Water/lucht
Grootte van lichaam:	1/8	Gewaarborgde druk:	10MPa
Markeren:	S-koppeling SS316 type stekker , vrouwelijke draad SS316 type stekker

KKA-serie SS316 (KKA3S-02F) Type stekker (P) Vrouwelijke draad Type S koppeling

Productbeschrijving

· Karosserie materiaal: roestvrij staal (SUS316)
· Afdichtingsmateriaal: Fluorrubber (speciaal FKM)
[Features]
· Verkrijgbaar met of zonder remklep voor verschillende werkomstandigheden
· Verminder de hoeveelheid vloeistof die druppelt bij het loskoppelen van de stekker van het stopcontact
De hoeveelheid vloeistof die druppelt: 0,02 tot 0,77 cm3 bij elke verwijdering; hoeveelheid beluchting: 0,1 tot 2,7 cm3 bij elke verwijdering
· Specificatie voor niet-gevet (standaard)

Geconfigureerde specificaties

Type	Standaard	Type van het gewricht	Vrouwtjes met draad
Mannen/vrouwen	[Socket (Vrouwelijk) ] Socket	Materiaal van het lichaam	SUS316
Gezegelmateriaal	[NBR] 00011	Toepasselijke vloeistof	Water / lucht
Operatieomgeving, toepassingen	Standaard	Werktemperatuurbereik ((°C)	-5 ¢ 150
Werkdrukbereik ((MPa)	-0,1 ¢ 1	Grootte van het lichaam	1/8
Pijpverbinding Bore Dia.	Rc1/4	Met of zonder remklep	N

S-koppeling KKA-serie roestvrijstalen type stekker (P) Vrouwelijke draad type specificaties

Zonder, checkventiel, stekker, vrouwelijke draad type uiterlijk

KKA-serie SS316 KKA3S-02F Type Plug (P) Vrouwelijke draad Type S koppelaar 0

JIS-symbolen voor de KKA-serie

KKA-serie SS316 KKA3S-02F Type Plug (P) Vrouwelijke draad Type S koppelaar 1

Werkingsvloeistof	Water, lucht
Werkdrukbereik_*1	KKA3: -100 kPa tot 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 tot 1 MPa
Gewaarborgde druk	10 MPa
Omgevingstemperatuur en temperatuurbereik van het werkmiddel	-5 tot 150°C (geen bevriezing) * Kan niet worden gebruikt voor stoom.
Specificatie voor niet-geoliede	Gebruik geen vet. (Slijdelementen van rubber en metaal: fluorlaag)
Materiaal	Metalen onderdelen: SUS304; rubberen onderdelen: fluoroelastomeer (speciale FKM)
Zeehonden	Met inbegrip van de mannelijke draaddichtingsmiddelen

*1: Niet gebruiken met een lekmeter of voor vacuümbehoud, omdat een nullek niet kan worden gegarandeerd.

Prestaties

Metode van aansluiting van de stekker: enkelvoudige aansluiting en loslaten
Controleaansluiting: Controleaansluiting ingebouwd aan beide zijkanten van de stekker en het stopcontact, zonder controleaansluiting

* De KKA-serie kan niet worden aangesloten op de KK-serie of de KKH-serie.

Kenmerken van modellen met aan beide zijden een remklep

Lichaamsgrootte	Liquid dripping quantity (cm3 per geval)	Aëratiehoeveelheid (cm3 per geval)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"Vloeibaar gedruppelde hoeveelheid" is de hoeveelheid interne water die verloren gaat wanneer het stopcontact wordt losgemaakt.
"Luchthoeveelheid" de hoeveelheid externe lucht die wordt ingevoerd wanneer de stekker en de stopcontact zijn aangesloten.
Met een remklep

met een breedte van niet meer dan 50 mm

Structurele tekening

Structurele tekening van de stopcontact

Structurele tekening van de KKA-serie

Lichaamsgrootte	Model	T Verbindingspoortdiameter	H Breedte over vlakken	L₁	L₂	Minimale diameter van het gat	Effectieve doorsnede mm²	Gewicht g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
