YW DKE HANDELSONDERNEMING
 |
| Plaats van herkomst: | China |
| Merknaam: | SMC |
| Certificering: | CE |
| Modelnummer: | KKA3P-01F KKA-serie |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Plastic zak, Doos, Karton, Pallet |
| Levertijd: | 1-7 werkdagen na betaling |
| Betalingscondities: | T/T, Western Union, Paypal |
| Levering vermogen: | 5000 stuks/maand |
| Werkdrukbereik ((MPa): | 0.1-1MPa | Pijpverbinding Bore Dia.: | Rc1/8 |
|---|---|---|---|
| Werktemperatuurbereik ((°C): | -5 ¢ 150 | Toepasselijke vloeistof: | Water/lucht |
| Grootte van lichaam: | 1/8 | Gewaarborgde druk: | 10MPa |
| Markeren: | S-koppeling SS316 type stekker,vrouwelijke draad SS316 type stekker |
||

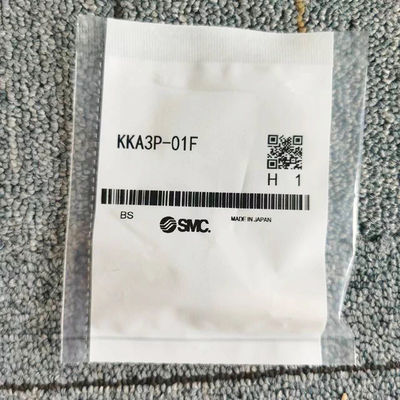

KKA-serie SS316 (KKA3P-01F) Type stekker (P) Vrouwelijke draad Type S koppeling
| Type | Standaard | Type van het gewricht | Vrouwtjes met draad |
|---|---|---|---|
| Mannen/vrouwen | Steek | Materiaal van het lichaam | SUS304 |
| Gezegelmateriaal | [NBR] 00011 | Toepasselijke vloeistof | Water / lucht |
| Operatieomgeving, toepassingen | Standaard | Werktemperatuurbereik ((°C) | -5 ¢ 150 |
| Werkdrukbereik ((MPa) | -0,1 ¢ 1 | Grootte van het lichaam | 1/8 |
| Pijpverbinding Bore Dia. | Rc1/8 | Met of zonder remklep | Y |
S-koppeling KKA-serie roestvrijstalen type stekker (P) Vrouwelijke draad type specificaties
Zonder, checkventiel, stekker, vrouwelijke draad type uiterlijk
JIS-symbolen voor de KKA-serie
| Werkingsvloeistof | Water, lucht |
|---|---|
| Werkdrukbereik*1 | KKA3: -100 kPa tot 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 tot 1 MPa |
| Gewaarborgde druk | 10 MPa |
| Omgevingstemperatuur en temperatuurbereik van het werkmiddel | -5 tot 150°C (geen bevriezing) * Kan niet worden gebruikt voor stoom. |
| Specificatie voor niet-geoliede | Gebruik geen vet. (Slijdelementen van rubber en metaal: fluorlaag) |
| Materiaal | Metalen onderdelen: SUS304; rubberen onderdelen: fluoroelastomeer (speciale FKM) |
| Zeehonden | Met inbegrip van de mannelijke draaddichtingsmiddelen |
*1: Niet gebruiken met een lekmeter of voor vacuümbehoud, omdat een nullek niet kan worden gegarandeerd.
Prestaties
* De KKA-serie kan niet worden aangesloten op de KK-serie of de KKH-serie.
| Lichaamsgrootte | Liquid dripping quantity (cm3 per geval) | Aëratiehoeveelheid (cm3 per geval) |
|---|---|---|
| KKA3 | 0.02 | 0.1 |
| KKA4 | 0.04 | 0.1 |
| KKA6 | 0.06 | 0.2 |
| KKA7 | 0.14 | 0.5 |
| KKA8 | 0.27 | 0.9 |
| KKA9 | 0.77 | 2.7 |
Structurele tekening van de stekker
Structurele tekening van de KKA-serie
Plug: met remventiel / stopcontact: met remventiel
Plug: zonder remklep / stopcontact: met remklep
Plug: met remventiel / stopcontact: met remventiel
Plug: zonder remklep / stopcontact: zonder remklep
| Lichaamsgrootte | Model | T Verbindingspoortdiameter |
H Breedte over vlakken |
L1 | L2 | Minimale diameter van het gat | Effectieve doorsnede mm2 |
Gewicht g |
|---|---|---|---|---|---|---|---|---|
| 1/8 | KKA3P-01F | Rc 1/8 | 14 | 36.0 | 16.0 | 5.6 | 17.4 | 20.2 |
| KKA3P-02F | Rc 1/4 | 17 | 39.6 | 31.8 | ||||
| KKA3P-03F | Rc 3/8 | 19 | 40.4 | 35.8 | ||||
| 1/4 | KKA4P-02F | Rc 1/4 | 17 | 43.4 | 18.9 | 6.9 | 26.4 | 36.1 |
| KKA4P-03F | Rc 3/8 | 19 | 44.4 | 40.2 | ||||
| KKA4P-04F | Rc 1/2 | 24 | 48.6 | 69.7 | ||||
| 1/2 | KKA6P-03F | Rc 3/8 | 48.7 | 20.4 | 10.0 | 54.2 | 84.1 | |
| KKA6P-04F | Rc 1/2 | 52.9 | 79.7 | |||||
| KKA6P-06F | Rc 3/4 | 30 | 54.6 | 123.8 | ||||
| 3/4 | KKA7P-04F | Rc 1/2 | 32 | 67.7 | 27.6 | 13.5 | 99.6 | 217.1 |
| KKA7P-06F | Rc 3/4 | 69.4 | 196.8 | |||||
| KKA7P-10F | Rc 1 | 41 | 72.4 | 325.9 | ||||
| 1 | KKA8P-06F | Rc 3/4 | 82.0 | 35.6 | 17.5 | 168.3 | 420.5 | |
| KKA8P-10F | Rc 1 | 85.0 | 391.3 | |||||
| KKA8P-12F | Rc1 1/4 | 50 | 87.3 | 552.8 | ||||
| 1 1/4 | KKA9P-10F | Rc 1 | 55 | 107.8 | 49.1 | 24.6 | 332.1 | 986.9 |
| KKA9P-12F | Rc1 1/4 | 110.1 | 925.6 | |||||
| KKA9P-14F | Rc1 1/2 | 110.1 | 848.2 |
