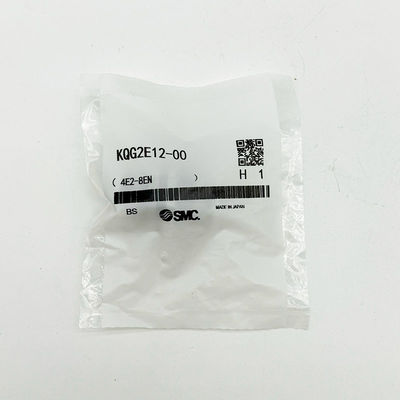

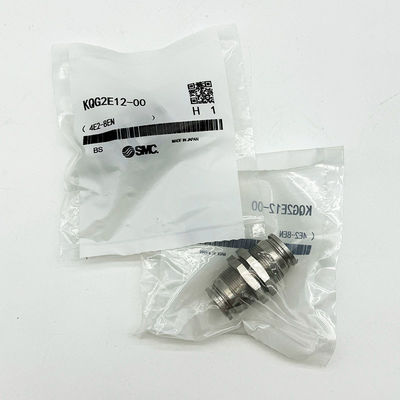

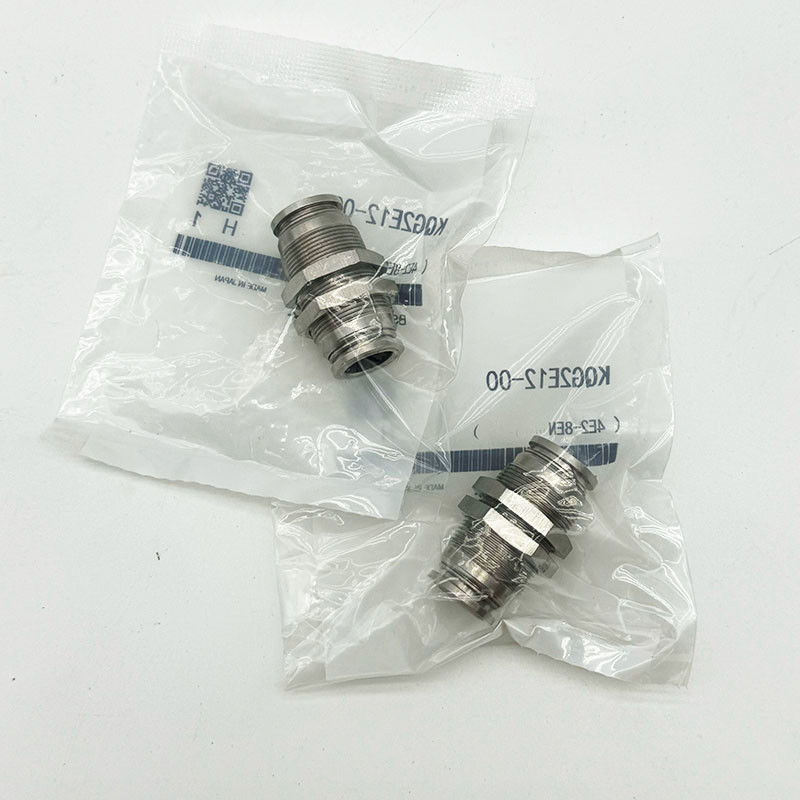

Schot Unie - KQG2-serie
SMC's KQG2 roestvrij staal assortiment biedt ingenieurs een keuze uit hoge prestaties, lichtgewicht, compacte druk in fittings voor wanneer weerstand tegen corrosie, chemicaliën en hoge temperaturen is van vitaal belang.30% kleiner en 62% lichter dan het bestaande KQG-assortiment en beschikbaar voor buizen met een diameter van 3,2 tot 16 mm. Geschikt voor gebruik met perslucht, water,stoom en in staat om te werken onder verschillende druk (-100kPa tot 1MPa) en temperatuuromstandigheden (-5°C tot +150°C).
Gedrukt, buis-naar-buis & adapters - SMC KQG2
KQG2 SUS316 Ruiten van roestvrij staal
SMC KQG2-serie pneumatische one-touch fittings zijn vervaardigd van SUS316 roestvrij staal en bieden corrosiebestendige eigenschappen die beter zijn dan roestvrij staal van categorie 304.SUS316 roestvrij staal biedt hogere pitting- en corrosiebestendigheid, en is met name geschikt voor chloride-omgevingen.
KQG2-serie one-touch fittings maken gebruik van FKM-dichtingen en kunnen worden gebruikt met een verscheidenheid aan buizen, waaronder nylon, zacht nylon, polyurethaan, polyolefine, FEP en PFA.De armaturen zijn geschikt voor gebruik met stoom en zijn vetvrij.
Specificaties
|
Aantekening
|
Waarde
|
|
Verbinding A
|
Druk in 12 mm
|
|
Verbinding B
|
Druk in 12 mm
|
|
Type pneumatische bevestiging
|
Buis-naar-buis-adapter
|
|
Verbindingsstijl
|
Tube-to-tube
|
|
Maximale werktemperatuur
|
+ 150°C
|
|
Minimale werktemperatuur
|
-5°C
|
|
Maximale werkdruk
|
1 MPa, 3 (proof) MPa
|
|
Montagegatdiameter
|
21 mm
|
|
Voldaan aan de normen
|
IEC, ISO, RoHS-conform
|
|
Toepasselijke buitendiameter van de buizen (mm)
|
Model
|
T
(M)
|
H
(breedte over vlakken)
|
L
|
Montagegat
|
M
|
Effectieve doorsnede (mm)2)Notitie)
|
Gewicht (g)
|
|
Ø3.2
|
KQG2E23-00
|
M10 × 1
|
12
|
32.2
|
11
|
12
|
3.4
|
14
|
|
ø4
|
KQG2E04-00
|
M10 × 1
|
12
|
32.4
|
11
|
12.6
|
5.6
|
14
|
|
ø6
|
KQG2E06-00
|
M14 × 1
|
17
|
33.6
|
15
|
13.6
|
13.1
|
25.8
|
|
ø8
|
KQG2E08-00
|
M15 × 1
|
19
|
36.4
|
16
|
16.1
|
26.1
|
30.4
|
|
ø10
|
KQG2E10-00
|
M18 × 1
|
21
|
37.2
|
19
|
17
|
41.5
|
40.3
|
|
ø12
|
KQG2E12-00
|
M20 × 1
|
24
|
39.2
|
21
|
18.6
|
58.3
|
49.9
|
|
ø16
|
KQG2E16-00
|
M27 × 1
|
30
|
42.6
|
28
|
20.8
|
113
|
87.3
|
Opmerking: De waarden zijn die bij gebruik van een FEP-buis.
-
Temperatuurvoorwaarden voor de uitrusting van de binnenschuit
|
Gebruikte buis
|
Temperatuur
|
|
FEP-buis / TH-serie
|
80°C of meer
|
|
Super PFA-buis / TL-serie
|
120°C of meer
|
Verpakking en verzending:
Pakket en verzending
De pneumatische pijpen zijn zorgvuldig verpakt en verzonden om een veilige levering aan onze klanten te garanderen.een golfkartonnen doos om het tijdens het vervoer te beschermen.
We bieden verschillende verzendmogelijkheden aan om aan de behoeften van onze klanten te voldoen.Onze verzendtarieven zijn berekend op basis van het gewicht en de bestemming van het pakket..
Voor internationale bestellingen nemen wij extra zorg dat alle nodige douanevoorschriften worden nageleefd en dat de levering op tijd is.We bieden ook tracking informatie voor alle bestellingen zodat klanten gemakkelijk de voortgang van hun zending kunnen volgen.
Bij Pneumatic Pipe Fittings, zijn we toegewijd aan het leveren van hoogwaardige producten en uitstekende klantenservice.We streven ernaar om het verpakkings- en verzendproces zo soepel en efficiënt mogelijk te maken voor onze gewaardeerde klanten..
Vragen:
Vaak gestelde vragen over pneumatische buizen
V: Wat is de merknaam van deze pneumatische buizen?
De merknaam is SMC.
V: Wat is het modelnummer van deze pneumatische buisbevestigingen?
A: Het modelnummer is:KQG2E10-00.
V: Waar worden deze pneumatische buisbehoren gemaakt?
A: Deze pneumatische buizen zijn gemaakt in China.
V: Zijn deze pneumatische buizen fittings CE-gecertificeerd?
A: Ja, deze pneumatische buizen zijn CE-gecertificeerd.
V: Wat is de minimale orderhoeveelheid voor deze pneumatische buisbehoren?
A: De minimum orderhoeveelheid is 20 stuks.
V: Is de prijs voor deze pneumatische buizenverbindingen onderhandelbaar?
A: Ja, de prijs is onderhandelbaar, afhankelijk van de hoeveelheid en andere factoren.
V: Hoe worden deze pneumatische buisbevestigingen verpakt?
A: Deze pneumatische pijpbevestigingen zijn verpakt in kartonnen of volgens de eisen van de klant.
V: Wat is de levertijd van deze pneumatische buisbehoren?
A: De levertijd is 1-7 werkdagen na betaling.
V: Welke betaalmethoden worden aanvaard voor deze pneumatische buisbevestigingen?
A: De aanvaarde betaalmethoden zijn T/T, Western Union en Paypal.
V: Wat is het aanvoervermogen van deze pneumatische buisbevestigingen?
A: De leveringscapaciteit is 5000 stuks per maand.
