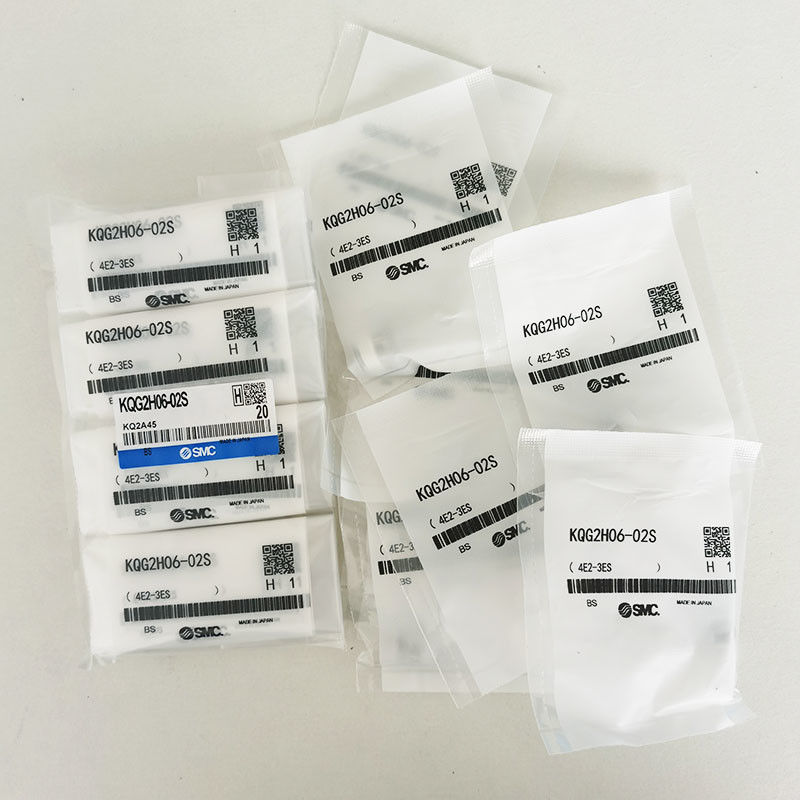

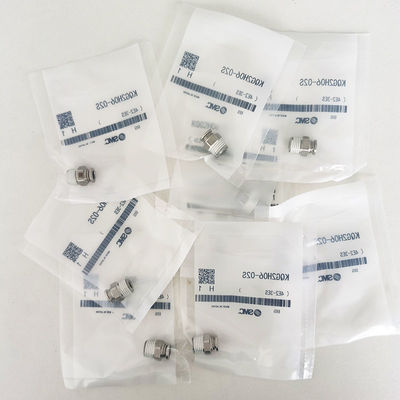

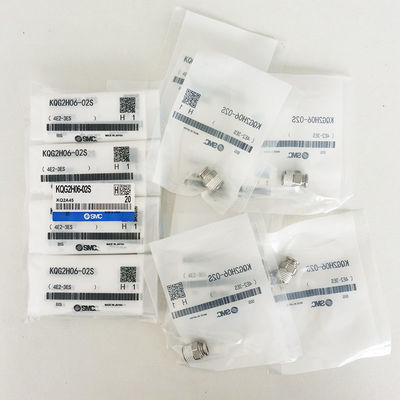

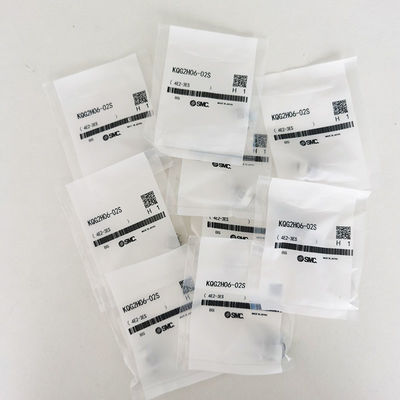

SMC KQG2H06-02s
SS316 0-1mpa Automatiseringsindustrie
Productbeschrijving:
Mannelijke verbindingsstukken voor het aansluiten van toebehoren met draaddichtingsmiddel, 316 roestvrij staal (KQG2H06-02S)
SMC One-Touch bevestiging.
Kenmerken
· Compact met een lager gewicht.
· Niet-vet.
· Kan worden gebruikt met stoom.
· Metalen onderdeel: SUS316, afdichting onderdeel: speciale FKM.
· Werkingsvloeistoftemperatuur: -5 tot +150°C
· Voldoet aan de Japanse wet op de voedselhygiëne. (Deelmaterialen voldoen aan de standaardtest voor gereedschap en verpakkingscontainer.)
Toepassingen
· Gebruikt voor leiding in één richting van een vrouwelijke draad.
Toepasselijke buizen:
| Toepasselijke buizen |
Toepasselijke buizen |
FEP, PFA, Nylon, zacht nylonNotitie1), Polyurethaan, Polyolefine |
| Buizen 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Specificaties |
VloeistofNotitie3) |
Lucht, water, stoom Notitie2)
|
| Werkdrukbereik |
-100 kPa tot 1 MPaNotitie4) |
| Bewijs van druk |
3.0 MPa |
| Omgevingstemperatuur en vloeistoftemperatuurNotitie5) |
- 5 tot 150°C (geen bevriezing)Notitie4) |
| Glijmiddel |
Specificatie voor vetvrij |
| Afdichting op de draden |
met afdichting |
Temperatuur
Motiveringstoestand
de inwendige behuizing |
Buizen |
Temperatuur |
| FEP-buizen/TH-serie |
80°C of meer |
| Super PFA-buizen/TL-serie |
120°C of meer |
| |
|
Noot 1)Voor zachte nylonbuizen mag geen water worden gebruikt.
Noot 2)Raadpleeg SMC voor de toepasselijke buis afzonderlijk.
Noot 3)Vermijd het gebruik in een vacuümhoudende toepassing zoals een lekkage tester, omdat er lekkage is.
Toelichting 4)Controleer het werkdrukbereik en het werktemperatuurbereik van de buizen.
Noot 5)Het wordt aanbevolen om de binnenschuil in de volgende omstandigheden te gebruiken (behalve wanneer u eenØ3.2):
● Bij gebruik bij hoge temperatuur.
● Bij gebruik bij hoge temperatuur.
|
Mannelijke aansluiting: KQG2H
|
Toepasselijk
overdosis van buizen
(mm) |
Verbinding
draad
R, M |
Model |
H
(breedte
over vlak) |
Noot 1)
ØD |
L |
A* |
M |
Noot 2)
Effectief
oppervlakte (mm2) |
Gewicht |
| Ø3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
KQG2H23-01S |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1/4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| ø4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1/4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
KQG2H06-01S |
18.1 |
15 |
13.1 |
7 |
| 1/4 |
KQG2H06-02S |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
KQG2H08-01S |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1/4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
KQG2H08-03S |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1/4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1/2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| ø12 |
1/4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1/2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1/2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
