SMC KQG2H04-M5
GewrichtenSS316 0-1mpa Luchtvaartindustrie
Productbeschrijving:

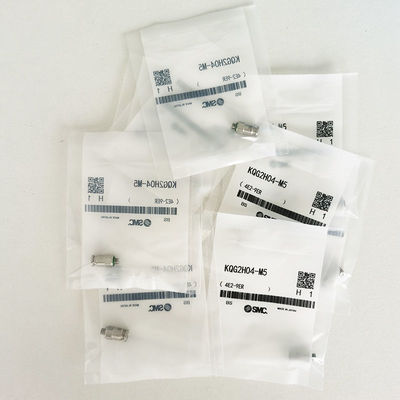

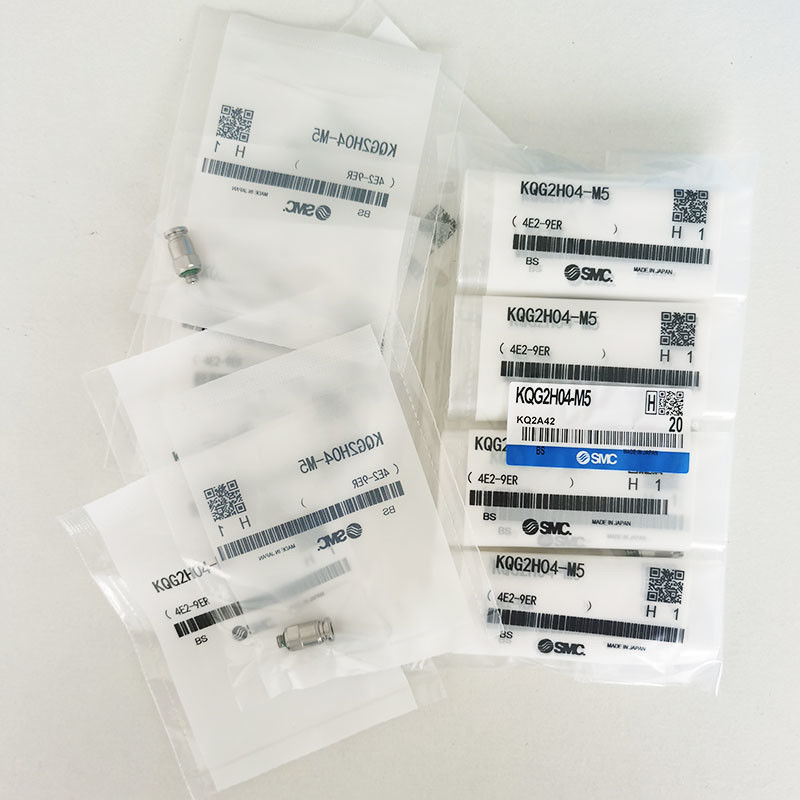

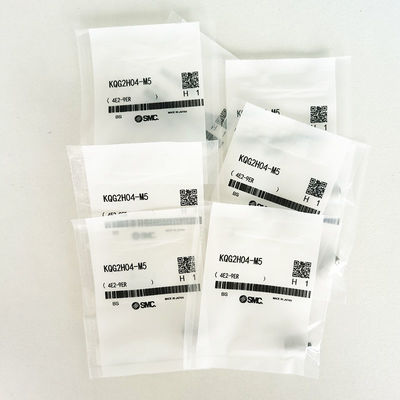

Mannelijke verbindingsstukken voor het aansluiten van verbindingsstukken met draaddichtingsmiddel, 316 roestvrij staal (KQG2H04-M5)
Deelnummer: KQG2H04-M5
SMC One-Touch bevestiging.
Kenmerken
· Compact met een lager gewicht.
· Niet-vet.
· Kan worden gebruikt met stoom.
· Metalen onderdeel: SUS316, afdichting onderdeel: speciale FKM.
· Werkingsvloeistoftemperatuur: -5 tot +150°C
· Voldoet aan de Japanse wet op de voedselhygiëne. (Deelmaterialen voldoen aan de standaardtest voor gereedschap en verpakkingscontainer.)
Toepassingen
· Gebruikt voor leiding in één richting van een vrouwelijke draad.
Mannelijke connector - KQG2-serie
SMC's KQG2 roestvrij staal assortiment biedt ingenieurs een keuze uit hoge prestaties, lichtgewicht, compacte druk in fittings voor wanneer weerstand tegen corrosie, chemicaliën en hoge temperaturen is van vitaal belang.30% kleiner en 62% lichter dan het bestaande KQG-assortiment en beschikbaar voor buizen met een diameter van 3,2 tot 16 mm. Geschikt voor gebruik met perslucht, water,stoom en in staat om te werken onder verschillende druk (-100kPa tot 1MPa) en temperatuuromstandigheden (-5°C tot +150°C).
Toepasselijke buizen:
| Toepasselijke buizen |
Toepasselijke buizen |
FEP, PFA, Nylon, zacht nylonNotitie1), Polyurethaan, Polyolefine |
| Buizen 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Specificaties |
VloeistofNotitie3) |
Lucht, water, stoom Notitie2)
|
| Werkdrukbereik |
-100 kPa tot 1 MPaNotitie4) |
| Bewijs van druk |
3.0 MPa |
| Omgevingstemperatuur en vloeistoftemperatuurNotitie5) |
- 5 tot 150°C (geen bevriezing)Notitie4) |
| Glijmiddel |
Specificatie voor vetvrij |
| Afdichting op de draden |
met afdichting |
Temperatuur
Motiveringstoestand
de inwendige behuizing |
Buizen |
Temperatuur |
| FEP-buizen/TH-serie |
80°C of meer |
| Super PFA-buizen/TL-serie |
120°C of meer |
| |
|
Opmerking 1) Voor zachte nylonbuizen mag geen water worden gebruikt.
Opmerking 2) Raadpleeg de SMC over de toepasselijke buis afzonderlijk.
Opmerking 3) Vermijd gebruik in een vacuümhoudende toepassing zoals een lekkage tester, aangezien er lekkage is.
Opmerking 4) Controleer het werkdrukbereik en het werktemperatuurbereik van de buis.
Opmerking 5) Het wordt aanbevolen om de binnenslee te gebruiken onder de volgende omstandigheden (behalveØ3.2):
● Bij gebruik bij hoge temperatuur.
● Bij gebruik bij hoge temperatuur.
|
Mannelijke aansluiting: KQG2H
|
Toepasselijk
overdosis van buizen
(mm) |
Verbinding
draad
R, M |
Model |
H
(breedte
over vlak) |
Noot 1)
ØD |
L |
A* |
M |
Noot 2)
Effectief
oppervlakte (mm2) |
Gewicht |
| Ø3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
KQG2H23-01S |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1/4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| ø4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1/4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
KQG2H06-01S |
18.1 |
15 |
13.1 |
7 |
| 1/4 |
KQG2H06-02S |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
KQG2H08-01S |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1/4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
KQG2H08-03S |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1/4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1/2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| ø12 |
1/4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1/2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1/2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
