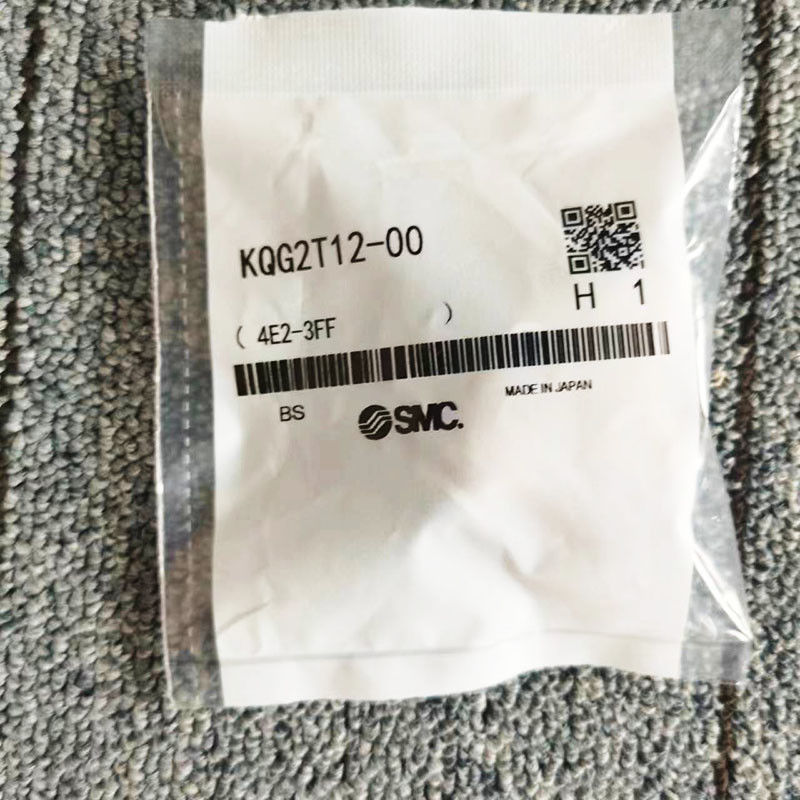

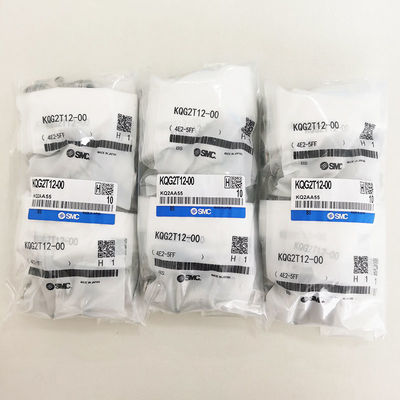

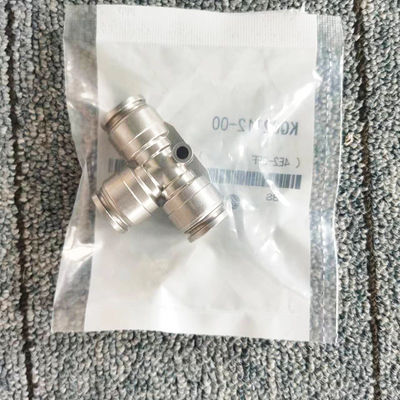

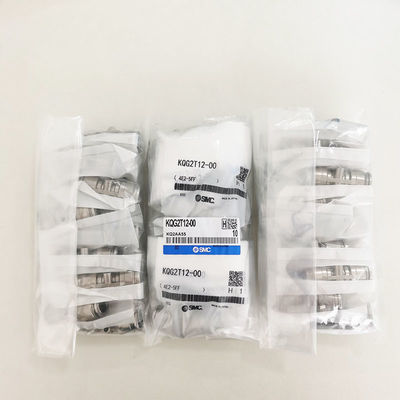

SMC KQG2T12-00
Vervaardiging van elektrische apparatuur voor elektrische installaties
Productbeschrijving:
SMC KQG2-serie pneumatische one-touch fittings bieden gebruikers een groot aantal voordelen.deze fittings hebben een maat die 30% kleiner is en een gewicht dat 62% lichter isBovendien kunnen zij zich aanpassen aan een verscheidenheid aan buisdiameter van 3,2 tot 16 mm.
Deze armaturen zijn gebouwd met een ongelooflijk lichtgewicht en handig ontwerp, waardoor ze een geweldige optie zijn voor gebruik in vele omgevingen; van lucht en water tot stoom,deze toebehoren zijn overschreden in een breed bereik van druk en temperaturen (-100kPa tot 1MPa en -5°C tot 150°C respectievelijk).
Bovendien worden deze armaturen vervaardigd met roestvrij staal SUS316 voor een betere roestvastheid ten opzichte van roestvrij staal van de categorie 304.Deze eigenschap maakt ze zeer gunstig voor processen die plaatsvinden in gebieden met een hoge hoeveelheid chloride.
Kenmerken:
De SMC KQG2-serie pneumatische fittings met één aanraking zijn vervaardigd met SUS316-roestvrij staal, dat geavanceerde anti-corrosie eigenschappen biedt dan het populaire 304-roestvrij staal.In het bijzonder, SUS316 biedt een superieure slijtage- en corrosiebestendigheid, met name in chloorintensieve omgevingen.
SMC KQG2-serie one-touch pneumatische armaturen zijn ook bekend om hun compacte en lichtgewicht ontwerp.De afmetingen van het product zijn ongeveer 30% korter dan de voorganger KQGL06-01S en ongeveer 62% lichter, waarbij de meeste metalen onderdelen zijn vervaardigd van roestvrij staal 316, versterkt met een speciale FKM-dichtingslaag.SMC KQG2-serie één-touch pneumatische fittings werken het beste met buismaterialen zoals TEP, PFA, Nylon, zacht nylon, polyurethaan en polyolefine.
Toepasselijke buizen: metrische afmeting, verbindingsdraad: M, R, RC
| Toepasselijke buizen |
Toepasselijke buizen |
FEP, PFA, Nylon, zacht nylon1), Polyurethaan, Polyolefine |
| Buizen 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Specificaties |
VloeistofNotitie3) |
Notitie2) |
| Werkdrukbereik |
-100 kPa tot 1 MPa4) |
| Bewijs van druk |
3.0 MPa |
| Omgevingstemperatuur en vloeistoftemperatuurNotitie5) |
- 5 tot 150°C (geen bevriesing)4) |
| Glijmiddel |
Specificatie voor vetvrij |
| Afdichting op de draden |
met afdichting |
Temperatuur
Motiveringstoestand
de inwendige behuizing |
Buizen |
Temperatuur |
| FEP-buizen/TH-serie |
80°C of meer |
| Super PFA-buizen/TL-serie |
120°C of meer |
| |
|
Opmerking 1) Voor zachte nylonbuizen mag geen water worden gebruikt.
Opmerking 2) Raadpleeg de SMC over de toepasselijke buis afzonderlijk.
Opmerking 3) Vermijd gebruik in een vacuümhoudende toepassing zoals een lekkage tester, aangezien er lekkage is.
Opmerking 4) Controleer het werkdrukbereik en het werktemperatuurbereik van de buis.
Opmerking 5) Het wordt aanbevolen om de binnenslee te gebruiken onder de volgende omstandigheden (behalveØ3.2):
● Bij gebruik bij hoge temperatuur.
● Bij gebruik bij hoge temperatuur.
Technische parameters
| Union Elbow: KQG2T |
Toepasselijk
overdosis van buizen
(mm) |
Model |
Noot 1)
ØD |
L |
Een |
Q |
M |
ØN |
ØO |
Noot 2)
Effectief
oppervlakte (mm2) |
Gewicht |
| Ø3.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
KQG2T04-00 |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
KQG2T06-00 |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |
KQG2T08-00 |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
KQG2T10-00 |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
KQG2T16-00 |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
