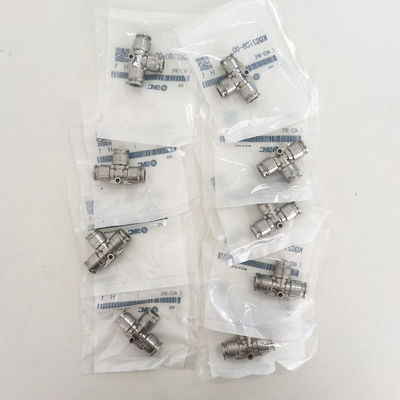

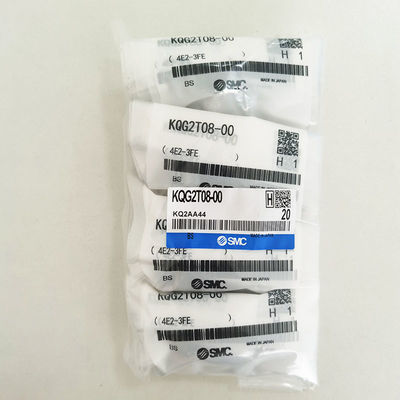

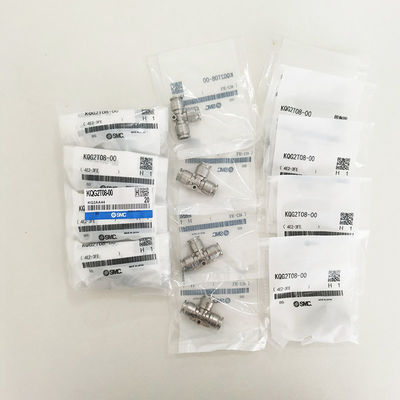

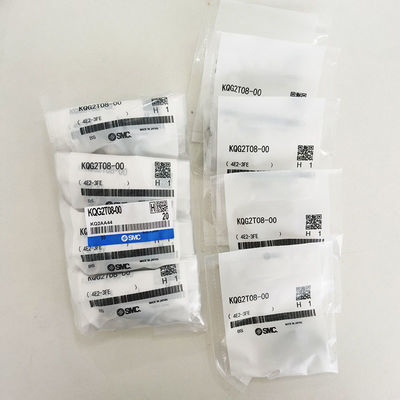

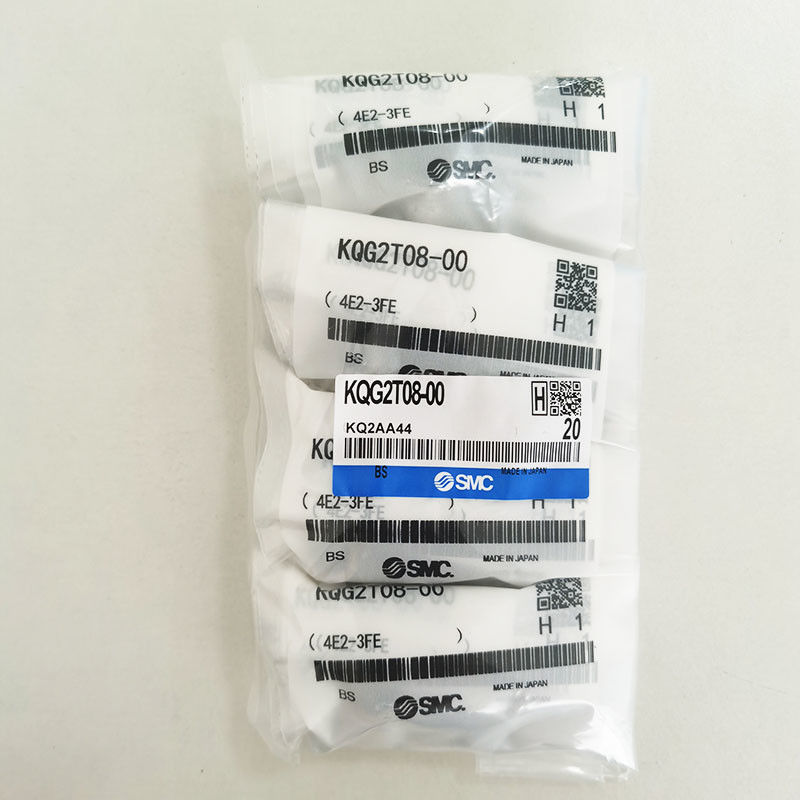

SMC KQG2T08-00
Fittings Een-touch-buis Toepasselijk O.D. 8 mm
Productbeschrijving:
De SMC KQG2-serie pneumatische fittings met één aanraking bieden grote voordelen voor de consument. Deze fittings zijn niet alleen 30% kleiner en 62% lichter dan de bestaande KQG-serie,ze zijn ook compatibel met verschillende buisdiameter variërend van 3Ze zijn lichtgewicht en compact en zijn geschikt voor meerdere omgevingen, zoals in perslucht en water, of zelfs in stoom.
De prestaties van de armaturen onder verschillende druk- en temperatuuromstandigheden (respectievelijk -100 kPa tot 1 MPa en -5 °C tot +150 °C) zijn betrouwbaar en ideaal.deze fittings zijn gemaakt van hogere kwaliteit SUS316 roestvrij staal, waardoor ze veel resistenter zijn tegen corrosie in vergelijking met armaturen van roestvrij staal van categorie 304.
Kenmerken:
SMC KQG2-serie pneumatische one-touch fittings zijn gemaakt van SUS316 roestvrij staal, dat betere eigenschappen heeft ten opzichte van 304 roestvrij staal.SUS316 roestvrij staal is ook beter geschikt voor chloride-omgevingen.
Dit product is korter en lichter dan het vorige model KQGL06-01S. Het heeft een lengtevermindering van ongeveer 30% en een gewichtsvermindering van 62%.De belangrijkste externe onderdelen zijn gemaakt van roestvrij staal 316 en verzegeld met FKMHet ondersteunt TEP, PFA, Nylon, zacht nylon, polyurethaan en polyolefin buismateriaal.
Toepasselijke buizen: metrische afmeting, verbindingsdraad: M, R, RC
| Toepasselijke buizen |
Toepasselijke buizen |
FEP, PFA, Nylon, zacht nylon1), Polyurethaan, Polyolefine |
| Buizen 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Specificaties |
VloeistofNotitie3) |
Notitie2) |
| Werkdrukbereik |
-100 kPa tot 1 MPa4) |
| Bewijs van druk |
3.0 MPa |
| Omgevingstemperatuur en vloeistoftemperatuurNotitie5) |
- 5 tot 150°C (geen bevriesing)4) |
| Glijmiddel |
Specificatie voor vetvrij |
| Afdichting op de draden |
met afdichting |
Temperatuur
Motiveringstoestand
de inwendige behuizing |
Buizen |
Temperatuur |
| FEP-buizen/TH-serie |
80°C of meer |
| Super PFA-buizen/TL-serie |
120°C of meer |
| |
|
Opmerking 1) Voor zachte nylonbuizen mag geen water worden gebruikt.
Opmerking 2) Raadpleeg de SMC over de toepasselijke buis afzonderlijk.
Opmerking 3) Vermijd gebruik in een vacuümhoudende toepassing zoals een lekkage tester, aangezien er lekkage is.
Opmerking 4) Controleer het werkdrukbereik en het werktemperatuurbereik van de buis.
Opmerking 5) Het wordt aanbevolen om de binnenslee te gebruiken onder de volgende omstandigheden (behalveØ3.2):
● Bij gebruik bij hoge temperatuur.
● Bij gebruik bij hoge temperatuur.
Technische parameters
| Union Elbow: KQG2T |
Toepasselijk
overdosis van buizen
(mm) |
Model |
Noot 1)
ØD |
L |
Een |
Q |
M |
ØN |
ØO |
Noot 2)
Effectief
oppervlakte (mm2) |
Gewicht |
| Ø3.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
KQG2T04-00 |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
KQG2T06-00 |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |
KQG2T08-00 |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
KQG2T10-00 |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
KQG2T16-00 |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
