YW DKE HANDELSONDERNEMING
 |
| Plaats van herkomst: | China |
| Merknaam: | SMC |
| Certificering: | CE |
| Modelnummer: | KQG2H08-01S |
| Min. bestelaantal: | 1piece |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Karton /As de klanten vereisen |
| Levertijd: | 1-7 werkdagen na betaling |
| Betalingscondities: | T/T, Western Union, Paypal |
| Levering vermogen: | 5000 stuks/1 maand |
| Temperatuur van de media: | -5 tot 150°C | Materiaal: | SUS316 |
|---|---|---|---|
| Media: | Lucht of vloeistof | Verbindingsdraad R, M: | 1/8 |
| Druk: | 0-1mpa | toepassing gebied: | Luchtvaartindustrie |
| Markeren: | SUS316 SMC Multi Connector,Pneumatische SMC-multiconnector,Pneumatische buisbehangingen SUS316 |
||

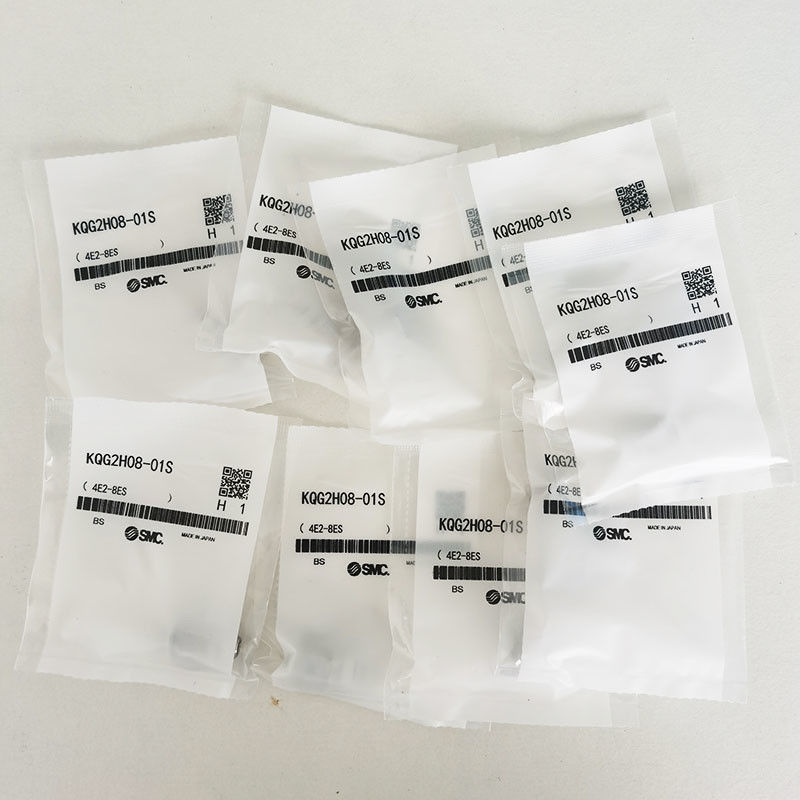

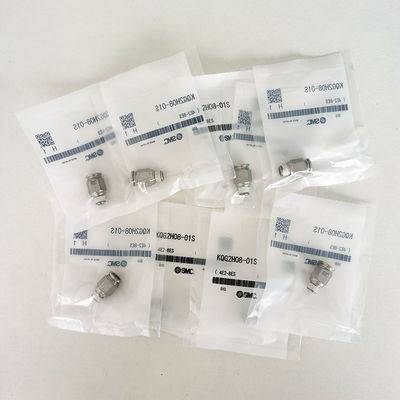

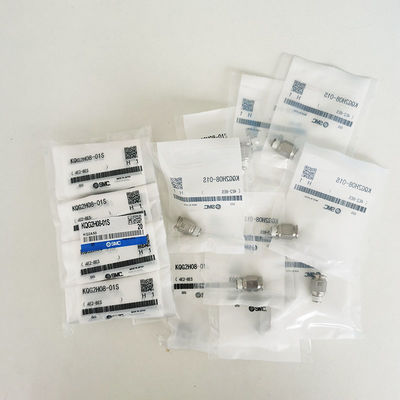

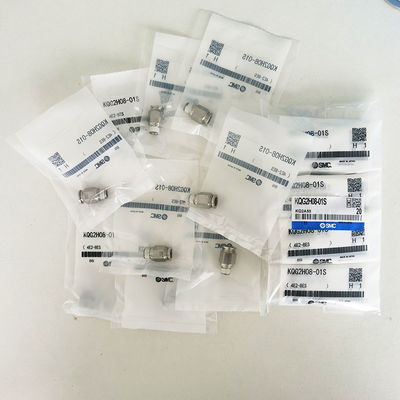

SMC KQG2H08-01S
SUS316 0-1mpa 1/8 Luchtvaartindustrie
Productbeschrijving:
SMC KQG2-serie pneumatische fittings met één aanraking bieden de consument tal van voordelen.Deze fittings zijn 30% kleiner en 62% lichter dan de bestaande KQG-serie en compatibel met een breed scala aan buisdiameter van 3.2 tot 16 mm. Their lightweight and compact design allows them to be used in various environments — from compressed air and water to steam — while their performance in diverse pressure and temperature conditions (-100kPa to 1MPa and -5°C to +150°C respectively) is idealBovendien zijn deze armaturen gemaakt van SUS316 roestvrij staal, dat superieure corrosiebestendigheids eigenschappen biedt in vergelijking met de 304 roestvrij staal.Deze eigenschappen maken ze bijzonder geschikt voor chloride-omgevingen..Samenvattend zijn de SMC KQG2-serie pneumatische fittings met één aanraking ontworpen voor ingenieurs die een betrouwbare montage in corrosieve en hoge temperatuuromgevingen nodig hebben.Ze zijn lichtgewicht en compact., een breed scala aan buizendiameter en superieure corrosiebestendige eigenschappen voor een laag onderhoud.
Kenmerken:
De KQGL06-01S is compact en licht, met afmetingen ongeveer 30% korter en een ongeveer 62% lichter gewicht in vergelijking met andere modellen.Terwijl de afdichtingsonderdelen zijn gemaakt van speciale FKMHet kan worden gebruikt met verschillende buismaterialen, waaronder FEP, PFA, Nylon, Soft Nylon, Polyurethane en Polyolefin, en ondersteunt de vloeistoftemperatuur van -5 tot 150°C.het is vetvrij en kan met stoom worden gebruikt.
Toepasselijke buizen:
| Toepasselijke buizen | Toepasselijke buizen | FEP, PFA, Nylon, zacht nylonNotitie1), Polyurethaan, Polyolefine |
| Buizen 0.D. | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| Specificaties | VloeistofNotitie3) | Lucht, water, stoom Notitie2) |
| Werkdrukbereik | -100 kPa tot 1 MPaNotitie4) | |
| Bewijs van druk | 3.0 MPa | |
| Omgevingstemperatuur en vloeistoftemperatuurNotitie5) | - 5 tot 150°C (geen bevriezing)Notitie4) | |
| Glijmiddel | Specificatie voor vetvrij | |
| Afdichting op de draden | met afdichting | |
| Temperatuur Motiveringstoestand de inwendige behuizing |
Buizen | Temperatuur |
| FEP-buizen/TH-serie | 80°C of meer | |
| Super PFA-buizen/TL-serie | 120°C of meer | |
Opmerking 1) Voor zachte nylonbuizen mag geen water worden gebruikt.
Opmerking 2) Raadpleeg de SMC over de toepasselijke buis afzonderlijk.
Opmerking 3) Vermijd gebruik in een vacuümhoudende toepassing zoals een lekkage tester, aangezien er lekkage is.
Opmerking 4) Controleer het werkdrukbereik en het werktemperatuurbereik van de buis.
Opmerking 5) Het wordt aanbevolen om de binnenslee te gebruiken onder de volgende omstandigheden (behalveØ3.2):
● Bij gebruik bij hoge temperatuur.
● Bij gebruik bij hoge temperatuur.
|
Mannelijke aansluiting: KQG2H |
|||||||||
| Toepasselijk overdosis van buizen (mm) |
Verbinding draad R, M |
Model | H (breedte over vlak) |
Noot 1) ØD |
L | A* | M | Noot 2) Effectief oppervlakte (mm2) |
Gewicht |
| Ø3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
