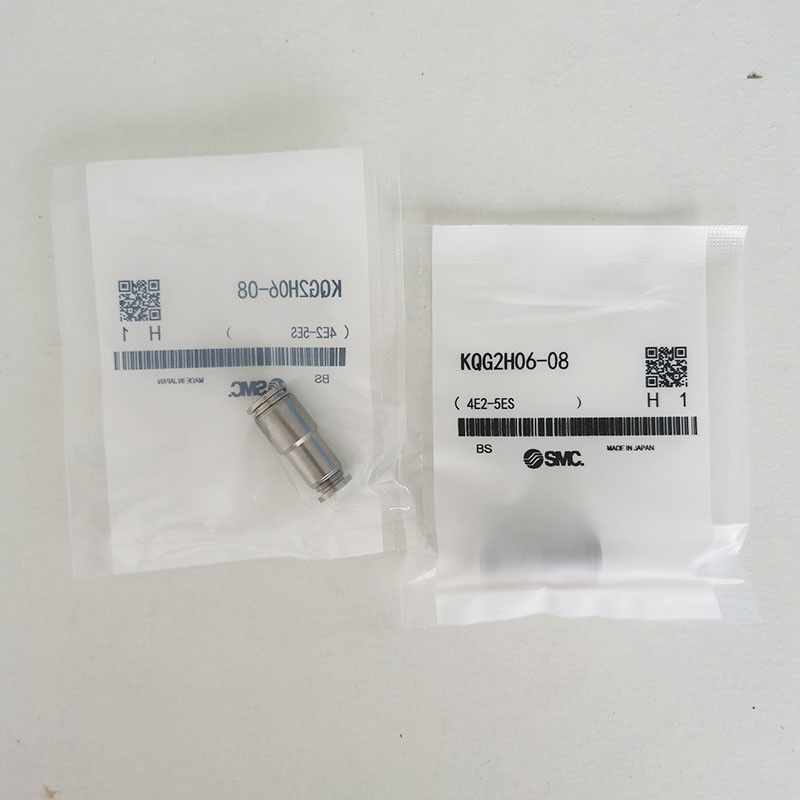

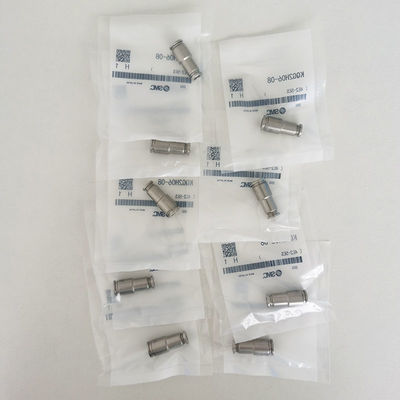

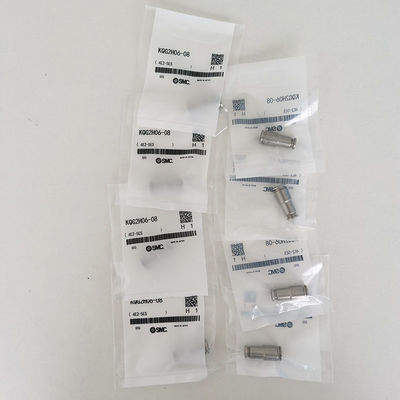

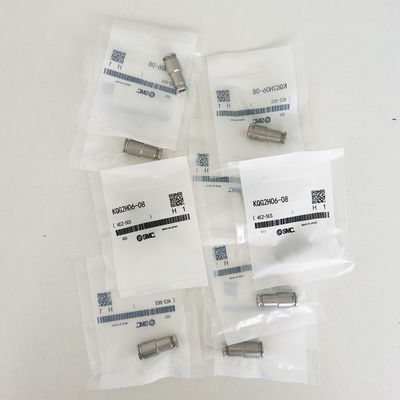

SMC KQG2H06-08
Druk 0-1mpa Temperatuur-5~150°C SS316
KQG2H06-08 Druk 0-1mpa Temperatuur-5~150°C SS316
Productbeschrijving:
KQG2 roestvrij staal van SMC
SMC's KQG2 roestvrij staal assortiment biedt ingenieurs een keuze uit hoge prestaties, lichtgewicht, compacte push in fittings voor wanneer weerstand tegen corrosie, chemicaliën en hoge temperaturen is van vitaal belang.30% kleiner en 62% lichter dan het bestaande KQG-assortiment en beschikbaar voor buizen met een diameter van 3,2 tot 16 mm.
met een diameter van niet meer dan 50 mm
Dit assortiment omvat zowel draadvormige, buis-naar-buis- als adaptercomponenten voor verschillende toepassingen.
KQG2 SUS316 Ruiten van roestvrij staal
De KQG2-serie is vervaardigd van het hoogste kwaliteit SUS316 roestvrij staal, waardoor ze ongelooflijk bestand zijn tegen corrosie, zelfs in de hardste omgevingen.
Hoog vermogen
De SMC KQG2-serie van roestvrijstalen fittings is geschikt voor een breed scala aan druk (-100kPa tot 1MPa) en temperaturen (-5°C tot +150°C),met een vermogen van meer dan 10 W,, stoom en water.
Kenmerken:
Compact en licht, dit product is ongeveer 30% korter dan zijn voorganger, KQGL06-01S, en ongeveer 62% lichter.gesloten met speciale FKM en geschikt voor buismaterialen zoals TEP, PFA, Nylon, zacht nylon, polyurethaan en polyolefine.
Toepasselijke buizen:
| Toepasselijke buizen |
Toepasselijke buizen |
FEP, PFA, Nylon, zacht nylonNotitie1), Polyurethaan, Polyolefine |
| Buizen 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Specificaties |
VloeistofNotitie3) |
Lucht, water, stoom Notitie2)
|
| Werkdrukbereik |
-100 kPa tot 1 MPaNotitie4) |
| Bewijs van druk |
3.0 MPa |
| Omgevingstemperatuur en vloeistoftemperatuurNotitie5) |
- 5 tot 150°C (geen bevriezing)Notitie4) |
| Glijmiddel |
Specificatie voor vetvrij |
| Afdichting op de draden |
met afdichting |
Temperatuur
Motiveringstoestand
de inwendige behuizing |
Buizen |
Temperatuur |
| FEP-buizen/TH-serie |
80°C of meer |
| Super PFA-buizen/TL-serie |
120°C of meer |
| |
|
Opmerking 1) Voor zachte nylonbuizen mag geen water worden gebruikt.
Opmerking 2) Raadpleeg de SMC over de toepasselijke buis afzonderlijk.
Opmerking 3) Vermijd gebruik in een vacuümhoudende toepassing zoals een lekkage tester, aangezien er lekkage is.
Opmerking 4) Controleer het werkdrukbereik en het werktemperatuurbereik van de buis.
Opmerking 5) Het wordt aanbevolen om de binnenslee te gebruiken onder de volgende omstandigheden (behalveØ3.2):
● Bij gebruik bij hoge temperatuur.
● Bij gebruik bij hoge temperatuur.
| Rechte van verschillende diameter: KQG2H |
Toepasselijk
overdosis van buizen
(mm) |
Model |
Notitie1)
ØD |
L |
M1 |
M2 |
Notitie2)
Effectief
oppervlakte (mm2) |
Gewicht |
| a. |
b. |
| Ø3.2 |
ø4 |
KQG2H23-04 |
9 |
25.6 |
12 |
12.6 |
3.4 |
6.5 |
| ø4 |
ø6 |
KQG2H04-06 |
12 |
27.2 |
12.6 |
13.6 |
5.6 |
11.6 |
| ø6 |
ø8 |
KQG2H06-08 |
14 |
30.7 |
13.6 |
16.1 |
13.1 |
16.3 |
| ø8 |
ø10 |
KQG2H08-10 |
17 |
34.1 |
16.1 |
17 |
26.1 |
26 |
| ø10 |
ø12 |
KQG2H10-12 |
19 |
36.6 |
17 |
18.6 |
41.5 |
33.3 |
| ø12 |
ø16 |
KQG2H12-16 |
24.6 |
40.4 |
18.6 |
20.8 |
58.3 |
54.7 |
