Productbeschrijving:
IMI Norgren terugslagkleppen zijn hoogwaardige inline pneumatische componenten die zijn ontworpen om perslucht in één richting vrij te laten stromen, terwijl elke terugstroming in pneumatische systemen volledig wordt voorkomen. Dit productassortiment omvat vier hoofdseries om aan verschillende industriële behoeften te voldoen.

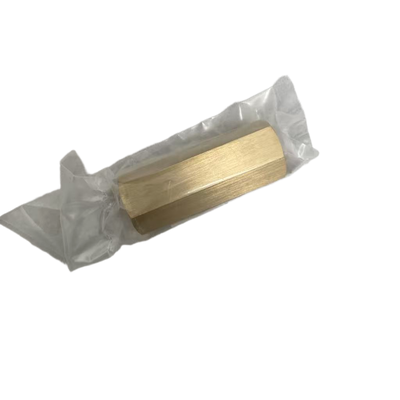

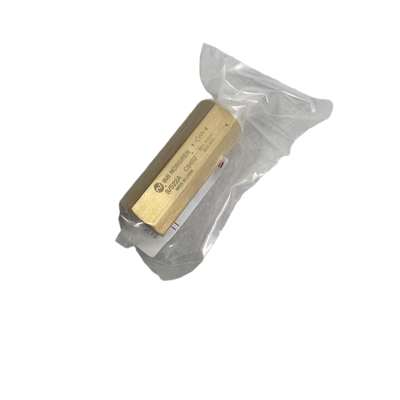

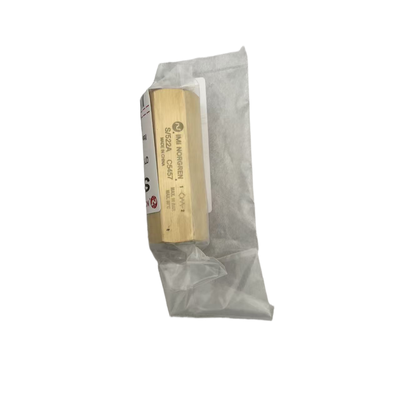

De eerste serie, de zware S/520-S/532 serie, is voorzien van robuuste messing behuizingen die bestand zijn tegen industriële omgevingen met hoge druk tot 16 bar. Deze kleppen zijn verkrijgbaar met zowel G- als NPT-schroefdraadopties, en een variant voor hoge temperaturen is beschikbaar met FPM-afdichtingen die bedrijfstemperaturen tot +150°C ondersteunen.
Vervolgens bieden de T50P push-in terugslagkleppen een snelle buisaansluiting die geschikt is voor buitendiameter (OD) buizen van 4 tot 12 mm. Deze kleppen ondersteunen vacuümcondities tot -0,9 bar en hebben een zeer lage openingsdruk tussen 0,03 en 0,05 bar. Hun ontwerp zorgt voor een snelle en eenvoudige installatie ter plaatse zonder dat er schroefdraadafdichting nodig is.
De T55 inline terugslagkleppen zijn gemaakt van lichtgewicht aluminium zonder siliconen, met een lage openingsdruk van 0,05 bar. Hun compacte formaat maakt ze ideaal voor installatie in beperkte ruimtes. Deze kleppen kunnen werken bij drukken tot 10 bar en zijn verkrijgbaar in poortmaten van G1/8 tot G1/2.
Tot slot is de T60 Air Fuse een gespecialiseerde unidirectionele veiligheidsklep voor automatische afsluiting bij overmatige stroming. Het snijdt onmiddellijk de luchtstroom af als een slang scheurt of er een aanzienlijk lek optreedt en reset automatisch zodra de fout is verholpen. Deze klep biedt kritieke bescherming voor flexibele slangen en voldoet aan de industriële normen voor pneumatische veiligheid.
Alle Norgren terugslagkleppen zijn bedoeld voor gebruik met gefilterde perslucht, zowel gesmeerd als ongesmeerd. Ze worden rigoureus getest volgens de ISO-6358-norm en worden veelvuldig gebruikt in pneumatische circuits voor fabrieksautomatisering om een betrouwbare en efficiënte werking te garanderen.
Functies:
✅ Meerdere series opties zijn beschikbaar om aan verschillende toepassingsbehoeften te voldoen. Deze omvatten de zware S/520-S532 serie met schroefdraad, het push-in type T50P, de compacte T55 en het veiligheids-air-fuse T60 model.
✅ De producten ondersteunen een breed werkdrukbereik, beginnend bij een vacuüm van -0,9 bar tot een maximale druk van 16 bar, wat veelzijdigheid in verschillende werkomstandigheden garandeert.
✅ Ontworpen met een lage openingsdruk van slechts 0,03 bar, bieden ze minimale stromingsweerstand bij het openen, wat bijdraagt aan een efficiënte en responsieve werking.
✅ Diverse aansluittypes worden aangeboden, waaronder G- en NPT-schroefkoppelingen, evenals push-in buisaansluitingen voor buitendiameters van 4 tot 12 mm, waardoor eenvoudige integratie in bestaande systemen mogelijk is.
✅ Materiaalopties omvatten robuuste messing en aluminium behuizingen, aangevuld met standaard NBR-afdichtingen, met optionele FPM-afdichtingen beschikbaar voor toepassingen bij hoge temperaturen.
✅ Het temperatuurbereik voor standaardmodellen varieert van -20℃ tot +80℃, terwijl de S-serie een optionele hoge temperatuurcapaciteit tot +150℃ biedt voor veeleisendere omgevingen.
✅ De T60 Air-Fuse biedt bescherming tegen slangbreuk met een automatische resetfunctie en een sabotagebestendig veiligheidsontwerp, wat de betrouwbaarheid en veiligheid tijdens de werking verbetert.
✅ Installatie is eenvoudig met een eenvoudig inline lijnmontageontwerp, met een compacte structuur die hoge betrouwbaarheid en een lange levensduur biedt.
✅ Deze componenten zijn compatibel met gefilterde perslucht en inerte gassen (specifiek voor de T60), en ze kunnen worden gebruikt met zowel gesmeerde als ongesmeerde luchtmedia.
Technische parameters:
| Model T55 |
G/NPT Schroefdraad G1/8–G1/2 |
| Temperatuurbereik |
−20~+80℃ |
| Model S/520–S532 |
G/NPT Schroefdraad G1/8–G1 |
| T60 Air Fuse |
G/NPT Schroefdraad G1/4–G1½ |
| Behuizingsmateriaal |
Messing / Aluminium / Aluminium + Messing Intern |
| Model T50P |
Push-in Buis OD4–12 mm |
Toepassingen:
Fabrieksautomatisering is sterk afhankelijk van pneumatische besturingscircuits om een efficiënte en betrouwbare werking te garanderen. Deze systemen zijn integraal in het beheer van diverse geautomatiseerde processen binnen productieomgevingen.
Pneumatische technologie wordt veel toegepast in werktuigmachines, verpakkingsmachines en textielapparatuur, waar nauwkeurige en responsieve besturing essentieel is. Deze toepassingen profiteren van de flexibiliteit en kracht die pneumatische systemen bieden.
Op het gebied van robotica vormen pneumatische actuatoren een cruciaal onderdeel van de actuatorlus, inclusief functies zoals het voorkomen van terugstroming in cilinders om de systeemintegriteit en prestaties te handhaven.
Het beschermen van kerncomponenten zoals compressoren, luchtdrogers en luchtvoorbereidingseenheden is essentieel voor het behoud van de levensduur van het systeem en het voorkomen van stilstand. Gespecialiseerde beschermingsmechanismen helpen deze elementen te beschermen tegen schade.
Veiligheid is een prioriteit in pneumatische systemen, en het gebruik van apparaten zoals de T60 Air Fuse is verplicht om gevaren door breuk van flexibele luchtslangen te voorkomen. Deze veiligheidsmaatregel helpt de veiligheid van de operator en de betrouwbaarheid van het systeem te waarborgen.
Transportbanden en materiaalbehandelingssystemen maken gebruik van deze besturingstechnologieën om de efficiëntie van beweging en verwerking in diverse industriële omgevingen te optimaliseren.
Aanvullende toepassingen zijn onder meer assemblagelijnen voor de auto-industrie en drukkerijmachines, waar pneumatische circuits een sleutelrol spelen bij het automatiseren van repetitieve taken met precisie en snelheid.
Vacuüm pneumatische circuits, zoals die in de T50P-serie, bieden gespecialiseerde functionaliteit voor toepassingen die gecontroleerde vacuümomgevingen vereisen binnen industriële processen.
Ondersteuning en Services:
Norgren biedt uitgebreide producttechnische ondersteuning en services voor zijn magneetkleppenreeks om optimale prestaties en klanttevredenheid te garanderen. Ons deskundige team biedt assistentie bij productselectie, installatiebegeleiding, probleemoplossing en onderhoudsaanbevelingen, afgestemd op uw toepassingsvereisten.
We leveren gedetailleerde technische documentatie, waaronder datasheets, bedradingsschema's en installatiehandleidingen, om een naadloze integratie en werking van Norgren magneetkleppen te vergemakkelijken. Bovendien omvat onze ondersteuning een snelle reactie op technische vragen, waardoor problemen efficiënt kunnen worden opgelost en stilstand kan worden geminimaliseerd.
Norgren biedt ook op maat gemaakte serviceoplossingen, waaronder ondersteuning ter plaatse, trainingssessies en preventieve onderhoudsprogramma's, ontworpen om de levensduur van uw magneetkleppen te verlengen en de systeem betrouwbaarheid te verbeteren. Onze toewijding is om hoogwaardige, betrouwbare ondersteuning te bieden om de waarde van uw Norgren producten te maximaliseren.
Voor verdere assistentie kunt u de Norgren website of geautoriseerde distributeurs raadplegen voor toegang tot softwaretools, firmware-updates en de nieuwste productinformatie met betrekking tot uw magneetklepbehoeften.
Verpakking en Verzending:

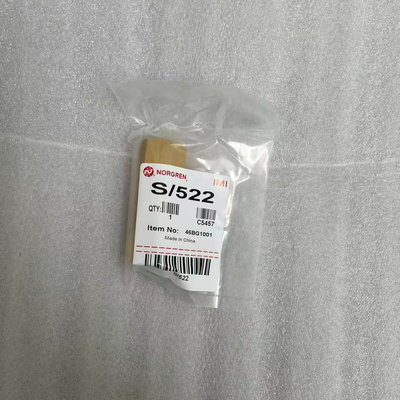

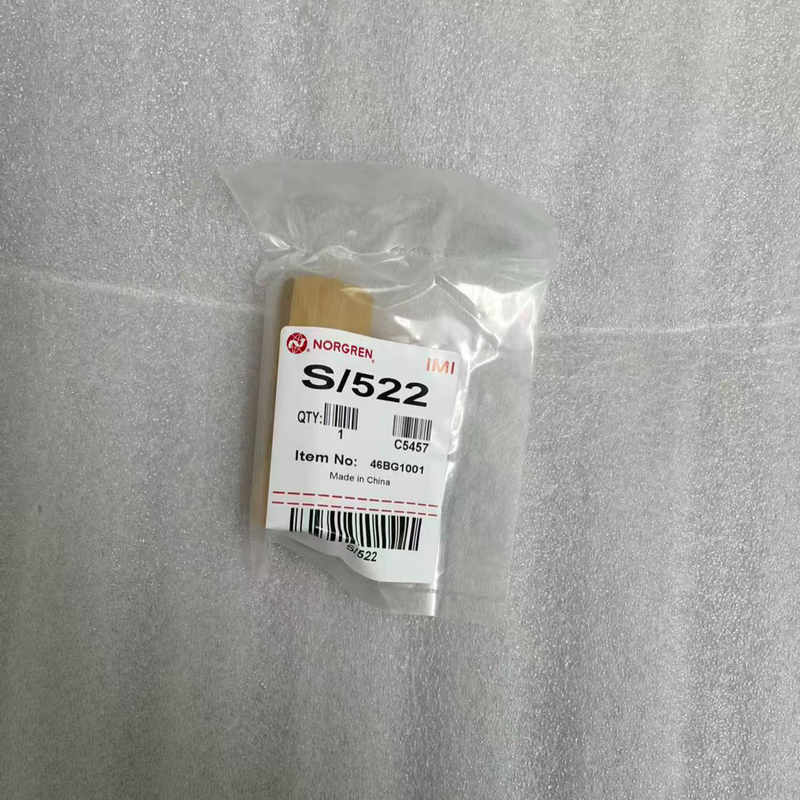

De Norgren magneetklep is veilig verpakt om bescherming tijdens transport te garanderen. Elke klep is individueel verpakt in een stevige, corrosiebestendige doos met voldoende dempingsmateriaal om schade door schokken en trillingen te voorkomen. De verpakking bevat duidelijke etikettering met productdetails, modelnummer en hanteringsinstructies om gemakkelijke identificatie en veilige hantering te vergemakkelijken.
Voor verzending worden Norgren magneetkleppen verzonden met betrouwbare vervoerders met trackingopties om tijdige levering te garanderen. Meerdere eenheden worden gepalletiseerd en met krimpfolie verpakt om stabiliteit tijdens transport te behouden. Alle zendingen voldoen aan de internationale verzendvoorschriften en normen om ervoor te zorgen dat het product in optimale staat op de locatie van de klant aankomt.
