Productbeschrijving:

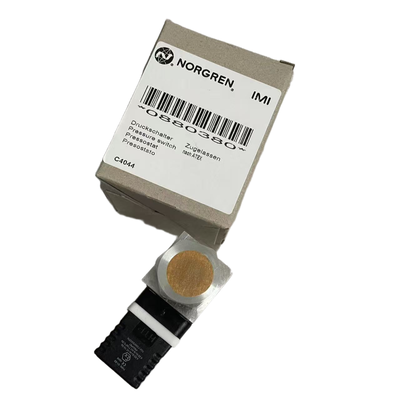

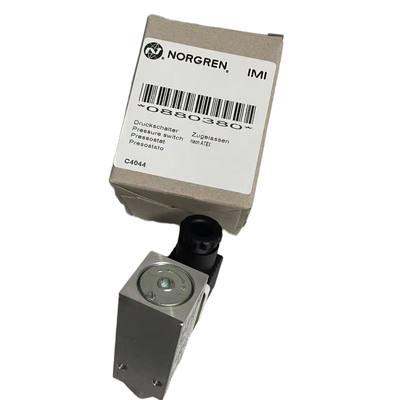

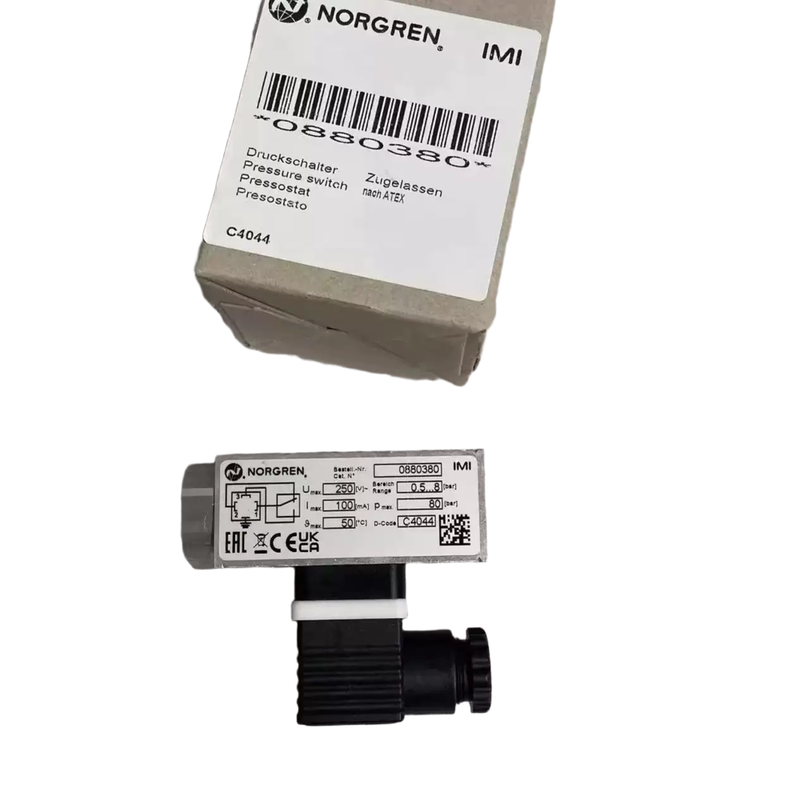

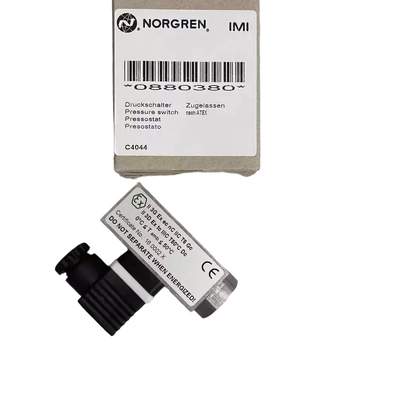

De NORGREN 18D Serie (Model 0880 / 0881) is een elektromechanische pneumatische drukschakelaar die gebruikmaakt van een membraan-actuatiemechanisme. Het is een gevestigde drukbewaker die veel wordt gebruikt in industriële automatisering voor toepassingen zoals drukalarmering, vergrendelingen en lusregeling. Deze serie, vervaardigd door IMI Norgreen, is ontworpen om vacuümdrukken tot 30 bar te verwerken en biedt meerdere poortconfiguraties, waaronder G1/4, 1/4 NPT en flensmontageopties.
Gebruikers kunnen kiezen tussen twee soorten elektrische aansluitingen: een DIN EN 175301-803 Form-A connector of een M12×1 connector conform IEC 947-5-2 normen. Daarnaast zijn er LABS-vrije versies en messing-body modellen speciaal ontworpen voor waterleidingen beschikbaar. Deze varianten stellen de schakelaar in staat om effectief te werken met neutrale gassen, vloeistoffen en waterige media in diverse werkomgevingen.
Het apparaat is uitgerust met een vergulde contactmicroschakelaar, gecertificeerd door UL en CSA, wat zorgt voor betrouwbare en intrinsiek veilige werking. Het is bestand tegen trillingsbelastingen tot 15 g en heeft een mechanische levensduur van maximaal 10 miljoen schakelcycli, wat uitstekende herhaalbaarheid garandeert. De standaard behuizing is gemaakt van een aluminiumlegering, terwijl modellen voor waterapplicaties een messing behuizing gebruiken. Afdichtingsopties omvatten NBR en FPM materialen, en de maximale IP-beschermingsgraad is IP67, waardoor de schakelaar geschikt is voor zware fabrieksomstandigheden.
Wanneer de systeemdruk het ingestelde punt bereikt, activeert de SPDT microschakelaar een elektrisch signaal. Dit signaal kan worden gebruikt voor machinevergrendelingsfuncties, alarmindicaties en aan/uit-regeling in pneumatische machines, hydraulische circuits en waterbehandelingsapparatuur.
Opmerking: Het wordt aanbevolen om de instelpunten nabij het midden van het drukbereik te positioneren. Overschrijd de nominale druk die op het productplaatje staat aangegeven niet. Voor circuits met inductieve belastingen is vonkoverslagbeveiliging noodzakelijk. Connectoren worden apart verkocht; DIN- of M12-stekkers zijn niet inbegrepen.
Kenmerken:
Ervaar de authentieke kwaliteit van NORGREN IMI met de uitgebreide 18D-0880 serie, die een ruime keuze aan drukbereiken en poortopties biedt voor diverse toepassingen.
Deze serie maakt gebruik van membraangestuurde technologie, in staat om een werkdrukbereik van -1 tot 30 bar (-14 tot 435 psi) te hanteren, met een maximale overdruk tolerantie van 80 bar.
Uitgerust met een vergulde contactmicroschakelaar, hebben deze apparaten UL en CSA goedkeuringen en een indrukwekkende mechanische levensduur van maximaal 10⁷ schakelcycli.
Ontworpen om zware omstandigheden te weerstaan, bieden ze een hoge weerstand tegen trillingen tot 15 g en ondersteunen ze intrinsiek veilige werking voor verbeterde betrouwbaarheid.
De IP-beschermingsgraden zijn IP65 voor DIN-connectoren en IP67 voor M12×1-aansluitingen, wat effectieve bescherming biedt tegen stof- en waterindringing.
Compatibel met neutrale, niet-ontvlambare gassen en vloeistoffen, omvat dit assortiment een speciale messing body variant geoptimaliseerd voor waterleidingen, en kan het media met viscositeiten tot 1000 mm²/s verwerken.
De schakelaars geven output via SPDT-configuratie met vaste hysteresis en maken flexibele installatieposities zonder beperkingen mogelijk.
Afdichtingsmaterialen kunnen worden gekozen tussen NBR en FPM, met LABS-vrije versies beschikbaar om een volledig vacuümdrukbereik te dekken.
Er worden twee elektrische interface-opties aangeboden: DIN EN175301-803 Form-A en M12×1 IEC947-5-2, wat veelzijdige connectiviteitskeuzes biedt.
Technische Parameters:
| IP-beschermingsgraad |
IP65 (DIN) |
| Poortmaat |
G1/4, 1/4 NPT, Flensmontage |
| Bedrijfsdruk |
-1 … 30 Bar (-14 … 435 Psi) |
| Actuatie |
Membraantype |
| Serie |
18D Serie, 0880 / 0881 Model Familie |
| Merk |
IMI NORGREN |
Toepassingen:
Drukbewakings- en alarmsystemen spelen een cruciale rol in industriële pneumatische automatisering. Deze systemen zorgen ervoor dat de drukniveaus binnen veilige grenzen blijven, helpen ongevallen en machineschade te voorkomen door tijdige waarschuwingen te geven.
Daarnaast is drukvergrendelingsbeveiliging essentieel voor de bescherming van compressoren en vacuümpompen. Door de drukcondities te bewaken, helpen deze vergrendelingen operationele fouten te voorkomen en de betrouwbaarheid van de apparatuur te verhogen.
Hydraulische krachtsystemen profiteren aanzienlijk van druksignaal feedbackmechanismen. Deze feedbacksignalen maken nauwkeurige controle en aanpassing van hydraulische operaties mogelijk, wat zorgt voor een soepele en efficiënte systeemprestatie.
Waterbehandelings- en waterleveringsapparaten, met name die met messing waterleidingvarianten, maken gebruik van gespecialiseerde drukbewaking om de systeemintegriteit te handhaven en een consistente waterkwaliteit te garanderen.
Drukdetectie wordt ook veel toegepast in verpakkingsmachines, werktuigmachines en transportbandapparatuur. Nauwkeurige drukmeting in deze machines zorgt voor operationele veiligheid en verbetert de productiviteit door een snelle reactie op drukfluctuaties mogelijk te maken.
Overdrukalarmen in combinatie met machine start-stop-regelingen zijn vitale componenten in industriële vloeistofleidingen. Deze functies beschermen leidingen tegen drukpieken en maken geautomatiseerde besturing van machines mogelijk op basis van drukcondities.
Tot slot dienen vacuümbewaking en -regeling voor algemene machines door optimale vacuümniveaus te handhaven. Effectieve vacuümregeling helpt bij het behouden van de machinefunctie en het voorkomen van mogelijke storingen.
Ondersteuning en Diensten:
Norgren zet zich in voor het leveren van uitgebreide technische ondersteuning en diensten voor zijn Solenoïde Klep producten om optimale prestaties en klanttevredenheid te garanderen. Ons technische ondersteuningsteam staat klaar om te helpen met productselectie, installatiebegeleiding, probleemoplossing en onderhoudsadvies.
We bieden gedetailleerde productdocumentatie, waaronder datasheets, installatiehandleidingen en bedieningsgidsen om u te helpen de specificaties en het juiste gebruik van onze Solenoïde Kleppen te begrijpen. Bovendien biedt Norgren aangepaste oplossingen om aan specifieke toepassingsvereisten te voldoen.
Voor onderhouds- en reparatiediensten raadt Norgren aan de richtlijnen in de producthandleidingen te volgen om de levensduur van de klep te verlengen en de betrouwbaarheid te handhaven. In geval van productstoringen of garantieclaims zal ons ondersteuningsteam u begeleiden bij het retourproces en tijdige assistentie bieden.
Norgren biedt ook trainingen en technische workshops om klanten te voorzien van diepgaande kennis van solenoïde kleptechnologie en best practices in pneumatisch systeemontwerp en -onderhoud.
Door te kiezen voor Norgren Solenoïde Kleppen profiteert u van de expertise en toewijding van een wereldleider in pneumatische en vloeistofregelingoplossingen, ondersteund door een robuust ondersteuningsnetwerk dat zich inzet voor uw succes.
Verpakking en Verzending:
De Norgren Solenoïde Klep wordt zorgvuldig verpakt om maximale bescherming tijdens transport te garanderen. Elke klep wordt stevig geplaatst in een op maat gemaakte schuimrubberen inzet in een stevige kartonnen doos om schade door schokken en trillingen te voorkomen. De verpakking bevat antistatische materialen om gevoelige elektronische componenten te beschermen.
Voor verzending worden de producten verzegeld en gelabeld met hanteringsinstructies, waaronder markeringen voor “Breekbaar” en “Deze kant boven”. Meerdere eenheden worden gepalletiseerd en met krimpfolie omwikkeld om stabiliteit tijdens transport te behouden. Norgren werkt samen met betrouwbare transporteurs om tijdige en veilige levering aan klanten wereldwijd te garanderen.
