Productbeschrijving:
De 4V-serie biedt een veelzijdige selectie van pilootgestuurde 5/2-weg pneumatische magneetventielen, inclusief individuele vervangingsspoelen en voorgemonteerde meerstation-verdeelblokkits. Deze producten zijn nauwkeurig ontworpen om betrouwbare directionele regeling van perslucht binnen industriële automatiseringssystemen te garanderen. De serie ondersteunt een reeks poortmaten van M5 en 1/8″ tot 1/2″, met effectieve dwarsdoorsneden die variëren van 12 mm² tot 50 mm². Bovendien variëren de doorstroomcoëfficiënten (Cv) van 0,56 tot 2,80, wat tegemoetkomt aan verschillende actuatorafmetingen en snelheidsvereisten.
Ventielen in deze serie zijn verkrijgbaar als complete enkel- of dubbelspoelunits, ventielhuizen bedoeld voor montage op een verdeelblok of als vervanging, en individuele vervangingsspoelen compatibel met AC220V of DC24V stroombronnen, ideaal voor onderhoud ter plaatse. De meerstation-verdeelblokkits worden voorgeconfigureerd geleverd met 2 tot 10 stations voor de 4V210-08 en 4V110-06 modellen. Er zijn ook gespecialiseerde kits voor de 4V310-08 en 4V310-10 series. Dit geïntegreerde verdeelblokontwerp stroomlijnt het installatieproces door meerdere ventielen op één robuuste basis te consolideren, waardoor waardevolle ruimte in compacte schakelkasten wordt bespaard. Het beschikt ook over gecentraliseerde aanvoer- en uitlaatpoorten, wat de behoefte aan externe fittingen minimaliseert en potentiële lekkage vermindert in vergelijking met afzonderlijke ventielleidingen. Bovendien maakt het onafhankelijke stationbedradingsontwerp de combinatie van AC- en DC-spanningen binnen één verdeelblok mogelijk, wat grote flexibiliteit biedt voor systemen die PLC-besturingen integreren naast handmatige veiligheidsstations.
Het ventielhuis, vervaardigd uit duurzame aluminiumlegering, maakt gebruik van een schuifkolomstructuur die een dichte afdichting en responsieve werking garandeert. De interne boring is nauwkeurig bewerkt om wrijvingsniveaus te verlagen, wat resulteert in een lage startdruk en de levensduur van het ventiel verlengt. Met name vereisen deze ventielen geen oliesmering; echter, indien gesmeerde lucht wordt gebruikt, moet deze continu worden aangevoerd (ISO VG32 of een equivalent smeermiddel wordt aanbevolen). Een handmatige overbruggingsfunctie is standaard, wat installatie en testen vergemakkelijkt zonder dat elektrische stroom nodig is. De spoelen zijn geclassificeerd als IP65 voor bescherming en hebben een stroomverbruik van ongeveer 3 VA voor AC-varianten of 3 W voor DC-versies, afhankelijk van het model.
Het standaard werkdrukbereik voor de 4V-serie ventielen varieert van 0,15 tot 0,8 MPa (21 tot 114 psi), met een maximale proefdruk van 1,2 MPa (175 psi). Deze ventielen zijn ook ontworpen om betrouwbaar te werken binnen een temperatuurbereik van -20°C tot +70°C, waardoor ze geschikt zijn voor een breed scala aan industriële omgevingen.
Kenmerken:
De poortmaatopties variëren van M5 en 1/8″ tot 1/2″, geschikt voor een verscheidenheid aan modellen, waaronder de 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 en 4V410-15 series. Dit bereik zorgt voor compatibiliteit in meerdere toepassingen.
Ontworpen als een 5/2-weg pilootgestuurd directioneel regelventiel, biedt het betrouwbare schakelmogelijkheden, afgestemd op dubbelwerkende cilinders en pneumatische actuatoren. Gebruikers kunnen kiezen tussen enkel- en dubbelspoelconfiguraties, waarbij de dubbelspoelversies een geheugenfunctie hebben om de positie te behouden.
Voor flexibelere installatieopties is er een versie met alleen ventielhuis beschikbaar, ideaal voor montage op een verdeelblok of vervangingsscenario's waar spoelen en bedrading al aanwezig zijn. Daarnaast worden individuele vervangingsspoelen in AC220V en DC24V aangeboden voor handige service ter plaatse zonder de noodzaak om de gehele ventielassemblage te vervangen.

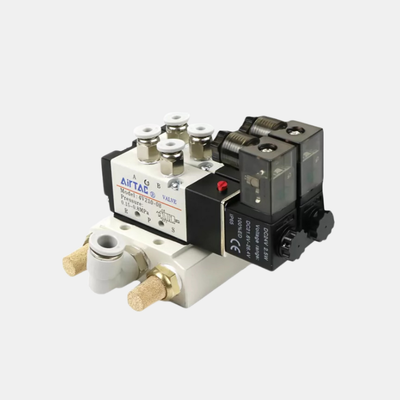

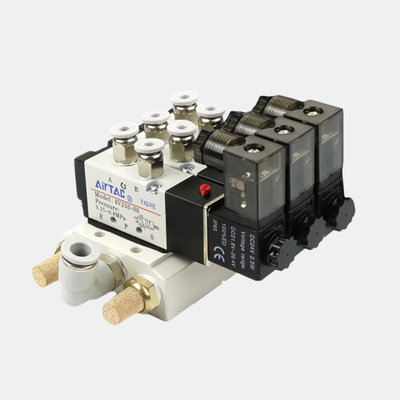

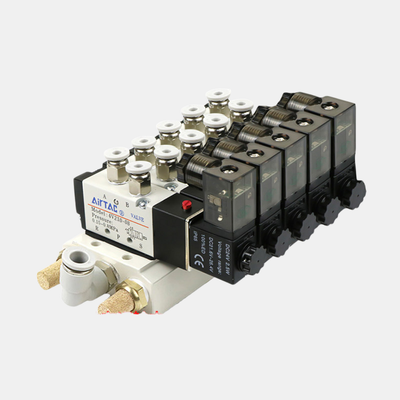

Meerstation-verdeelblokkits worden voorgemonteerd geleverd in configuraties van 2 tot 10 stations, speciaal ontworpen voor modellen zoals 4V210-08 en 4V110-06, met aanvullende kits die de 4V310-08 en 4V310-10 modellen ondersteunen. Deze kits helpen de installatieruimte te verminderen en de montagetijd aanzienlijk te verkorten.
Een geïntegreerde verdeelblokbasis stroomlijnt de installatie verder door meerdere ventielen op één robuuste basis te consolideren, die is voorzien van gecentraliseerde aanvoer- en uitlaatpoorten. Onafhankelijke bedrading op elk station maakt spanningscombinatie op één compact verdeelblok mogelijk, waardoor zowel AC- als DC-spanningen efficiënt naast elkaar kunnen bestaan.
Het ventielhuis, vervaardigd uit duurzame aluminiumlegering, is lichtgewicht maar robuust, geschikt voor veeleisende industriële omgevingen. De schuifkolomstructuur zorgt voor een uitstekende afdichting en een zeer gevoelige respons met minimale wrijving.
Het ventiel werkt zonder smering, wat onderhoudsprocedures vereenvoudigt en oliedampvervuiling voorkomt, wat cruciaal is bij voedselverwerking of elektronica assemblage. Een handmatige overbrugging is inbegrepen als standaardfunctie om te helpen bij installatie, debugging en noodoperaties.
Spoelen zijn beschermd volgens IP65-normen, waardoor ze stofvrij en bestand zijn tegen waterstralen, wat betrouwbare prestaties in zware omstandigheden garandeert. Het werkdrukbereik varieert van 0,15 tot 0,8 MPa, geschikt voor een breed scala aan industriële pneumatische systemen, terwijl een proefdrukclassificatie van 1,2 MPa een veilige marge biedt tegen drukpieken.
Ten slotte is het ventiel ontworpen om efficiënt te werken binnen een breed temperatuurbereik van -20°C tot +70°C, wat voldoet aan de typische industriële omgevingstemperatuurvereisten.
Technische Parameters:
| Spoelspanningsopties |
DC24V, AC110V, AC220V |
| Responstijd |
≤0,03 S |
| Ventieltype |
5/2-Weg Pilootgestuurd Directioneel Regelventiel |
| Materiaal Behuizing |
Aluminiumlegering |
| Materiaal Afdichting |
NBR (standaard) |
| Vloeistof |
Lucht (gefilterd tot 40 μm) |
Toepassingen:
Regeling Dubbelwerkende Cilinder
De 5/2-weg functie faciliteert de uitschuif- en terugtrekoperaties van pneumatische actuatoren, waardoor nauwkeurige regeling van dubbelwerkende cilinders mogelijk is. Deze configuratie zorgt voor efficiënte en betrouwbare beweging in diverse industriële toepassingen.
Automatiseringspanelen voor Meerdere Cilinders
Automatiseringspanelen voor meerdere cilinders maken gebruik van verdeelblokkits om zowel de luchttoevoer als de bedrading te centraliseren. Dit ontwerp ondersteunt compacte schakelkasten die tot 10 ventielstations kunnen bevatten, wat de organisatie verbetert en de systeemintegratie stroomlijnt.
Regelsystemen met Gemengde Spanningen
Eén verdeelblok kan stations huisvesten die worden aangestuurd door zowel DC 24V PLC-systemen als AC 220V handmatige veiligheidsstations. Deze functie maakt veelzijdige regelopstellingen mogelijk die automatische en handmatige operaties binnen hetzelfde systeem kunnen combineren.
Toepassingen in Industriële Automatisering
Deze regeloplossingen worden veelvuldig gebruikt in industriële automatisering en bieden directionele regeling voor machines die betrokken zijn bij productie-, assemblage- en verpakkingsprocessen. Hun robuuste prestaties ondersteunen verbeterde productiviteit op de werkvloer.
Materiaalbehandelingsmogelijkheden
De regelsystemen beheren effectief grijpers, klemmen en positioneringsactuatoren, waardoor ze ideaal zijn voor diverse materiaalbehandelingstaken. Dergelijke nauwkeurige controle draagt bij aan verbeterde nauwkeurigheid en efficiëntie bij behandelingsoperaties.
Voedsel- en Elektronica Assemblage
Met smeerolie-vrije werking voorkomen deze systemen olievervuiling op productielijnen, wat cruciaal is in voedsel- en elektronica-assemblageomgevingen. Dit zorgt voor productkwaliteit en naleving van strikte reinheidsnormen.
Onderhoud en Retrofit ter Plaatse
Onderhoud en retrofits worden vereenvoudigd door het aanbieden van vervangingsspoelen en opties voor alleen ventielhuis. Deze aanpak maakt gerichte reparaties mogelijk zonder de noodzaak om de gehele verdeelblokassemblage te vervangen, waardoor stilstand en onderhoudskosten worden verminderd.
Maatwerk:
AirTac biedt op maat gemaakte G1/4 pneumatische magneetventieloplossingen met modelnummer 4V210-08, ontworpen om te voldoen aan diverse toepassingsbehoeften. Vervaardigd in China en CE-gecertificeerd, garandeert dit pneumatische ventiel betrouwbare prestaties en hoge kwaliteit. We bieden een minimale bestelhoeveelheid van slechts 1 eenheid, met prijzen beschikbaar via onderhandeling om aan uw projectvereisten te voldoen.
Ons pneumatische ventiel beschikt over een 5/2-weg pilootgestuurd directioneel regelventieltype, gemaakt van een duurzame aluminiumlegering en uitgerust met standaard NBR-afdichtingsmateriaal. Het is geoptimaliseerd voor gebruik met gefilterde lucht tot 40 μm, wat zorgt voor efficiënte en langdurige werking.
Klanten kunnen kiezen uit meerdere spoelspanningsopties, waaronder DC24V, AC110V en AC220V, om het beste aan te sluiten bij hun systeem specificaties. De verpakking wordt veilig in dozen afgehandeld om een veilige levering te garanderen.
Met een sterke leveringscapaciteit van 5000 stuks per maand garanderen we een snelle levering binnen 1-7 werkdagen na betaling. Betalingsvoorwaarden zijn flexibel, met acceptatie van T/T, Western Union en PayPal.
Vertrouw op AirTac voor uw G1/4 pneumatische magneetventielbehoeften, waarbij kwaliteit, maatwerk en uitstekende service worden gecombineerd om uw pneumatische ventieltoepassingen te ondersteunen.
Ondersteuning en Diensten:
Ons Pneumatisch Magneetventiel product is ontworpen om betrouwbare en efficiënte prestaties te leveren in diverse industriële toepassingen. Om optimale werking te garanderen, bieden wij uitgebreide technische ondersteuning en diensten, waaronder installatiebegeleiding, hulp bij probleemoplossing en onderhoudsaanbevelingen.
Raadpleeg voor installatie de producthandleiding om de juiste elektrische aansluitingen en pneumatische fittingen te bevestigen. Een correcte installatie is cruciaal om operationele problemen te voorkomen en de levensduur van het ventiel te verlengen.
Als u operationele problemen ondervindt, kan ons technische ondersteuningsteam helpen met diagnostiek om problemen zoals spoelstoringen, luchtlekken of elektrische fouten te identificeren. Wij raden regelmatige inspectie en reiniging aan om vervuiling te voorkomen en een soepele ventielfunctie te garanderen.
Wij bieden ook reparatiediensten en vervangende onderdelen om stilstand te minimaliseren en de efficiëntie van uw systeem te handhaven. Onze experts kunnen adviseren over ventielselectie en maatwerk om aan specifieke toepassingsvereisten te voldoen.
Door gebruik te maken van onze technische ondersteuning en diensten, kunt u de prestaties en duurzaamheid van uw Pneumatisch Magneetventiel maximaliseren, wat zorgt voor consistente en betrouwbare werking in uw pneumatische systemen.
