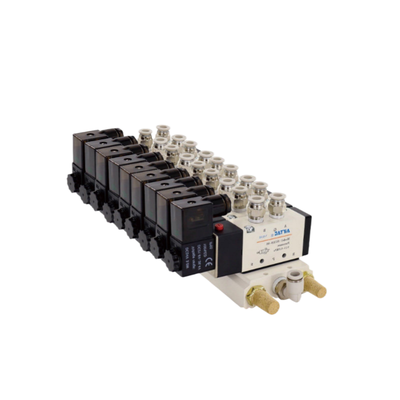

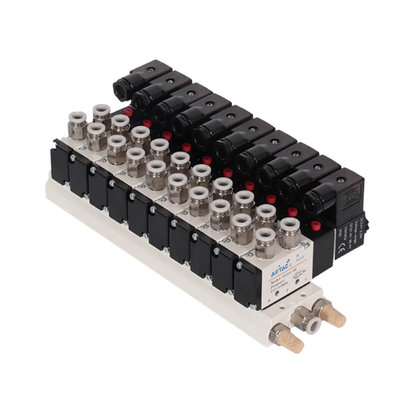

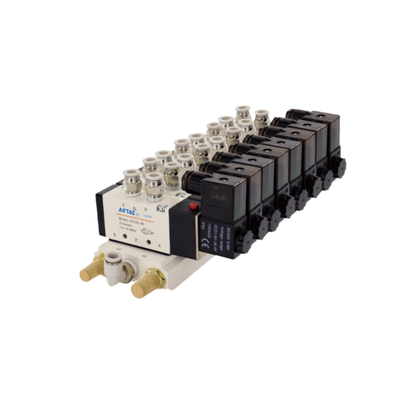

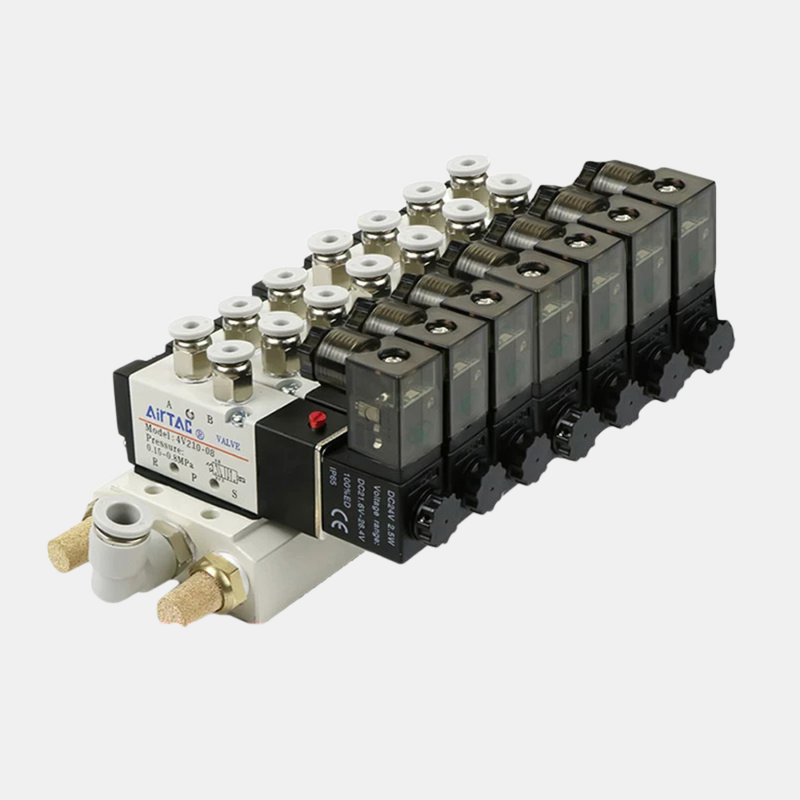

Airtac 4V210-08 Directional Control Solenoïde Klep Assemblage 7 tot 10 Station Gecombineerde Kleppakket Korte Stromingsweg Lage Luchtlekkage voor Multi Channel Luchtregelsysteem

Productbeschrijving:

De 4V-serie omvat een veelzijdige collectie van pilootgestuurde 5/2-weg pneumatische solenoïdekleppen, samen met individuele vervangingsspoelen en voorgemonteerde meerstation manifoldkits. Deze componenten zijn specifiek ontworpen om betrouwbare directionele regeling van perslucht te garanderen binnen industriële automatiseringssystemen. De serie omvat klepporaalmaten variërend van M5 en 1/8″ tot 1/2″, met effectieve dwarsdoorsneden die variëren tussen 12 mm² en 50 mm². Bovendien variëren de stroomcoëfficiënten (Cv) van 0,56 tot 2,80, waardoor de kleppen geschikt zijn voor diverse actuatorafmetingen en snelheidsvereisten.

Kleppen worden aangeboden in meerdere configuraties: complete enkele of dubbele solenoïde-eenheden, klephuizen alleen voor integratie in manifolds of als vervanging, en aparte AC220V of DC24V vervangingsspoelen om onderhoud ter plaatse te vergemakkelijken. De meerstation manifoldkits worden voorgemonteerd geleverd met 2 tot 10 stations die compatibel zijn met de 4V210-08 en 4V110-06 modellen. Speciale kits zijn ook beschikbaar voor de 4V310-08 en 4V310-10 series. Dankzij het geïntegreerde manifoldontwerp worden meerdere kleppen geconsolideerd op één robuuste basis, wat de installatie stroomlijnt en ruimte bespaart in compacte schakelkasten. Bovendien minimaliseren gecentraliseerde aanvoer- en uitlaatpoorten de behoefte aan externe fittingen en verminderen ze potentiële lekpunten in vergelijking met individuele kleppiping. Onafhankelijke bedrading voor elk station maakt ook het mengen van AC- en DC-spanningen op één manifoldblok mogelijk, wat de flexibiliteit vergroot voor systemen die PLC-besturingen combineren met handmatige veiligheidsstations.

De klephuizen zijn vervaardigd uit een aluminiumlegering en beschikken over een schuifkolomstructuur die uitstekende afdichting en een responsieve werking levert. De interne boring ondergaat nauwkeurige bewerking om wrijving te minimaliseren, wat resulteert in een lage startdruk en een verlengde levensduur. Deze kleppen vereisen geen oliesmering; echter, indien gesmeerde lucht wordt gebruikt, moet deze continu worden geleverd met ISO VG32 of een equivalent smeermiddel. Een handmatige overbruggingsfunctie is standaard inbegrepen, waardoor installatie en probleemoplossing mogelijk zijn zonder elektrische voeding. De spoelen hebben een IP65-classificatie met een stroomverbruik van ongeveer 3 VA voor AC-versies of 3 W voor DC-varianten.

Bedrijfsspecificaties omvatten een standaard drukbereik van 0,15 tot 0,8 MPa (21 tot 114 psi) en een proefdrukclassificatie van 1,2 MPa (175 psi). Deze kleppen zijn geschikt voor omgevingen met temperaturen variërend van -20°C tot +70°C, waardoor ze aanpasbaar zijn aan een breed scala aan industriële toepassingen.

Kenmerken:

De beschikbare poortmaten variëren van M5 en 1/8 inch tot 1/2 inch. Dit bereik omvat diverse modellen, waaronder 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 en 4V410-15, wat flexibiliteit biedt om aan verschillende toepassingsbehoeften te voldoen.

Deze kleppen zijn ontworpen met een 5/2-weg pilootgestuurd richtingsregelingsmechanisme, wat zorgt voor betrouwbare schakelprestaties, specifiek voor dubbelwerkende cilinders en pneumatische actuatoren. Deze functie verbetert de operationele precisie en efficiëntie.

Klanten kunnen kiezen tussen enkele en dubbele solenoïde-opties. De dubbele solenoïde-modellen bevatten een geheugenfunctie die de kleppositie vasthoudt, wat de betrouwbaarheid van de besturing tijdens bedrijf verbetert.

Voor systeemintegratie of vervangingsdoeleinden is een optie met alleen klephuis beschikbaar. Dit is ideaal wanneer spoelen en bedrading al geïnstalleerd zijn, waardoor naadloze manifoldintegratie mogelijk is zonder de noodzaak van extra componenten.

Individuele vervangingsspoelen worden aangeboden in zowel AC220V als DC24V varianten. Deze maken eenvoudig onderhoud ter plaatse mogelijk door de spoel te vervangen zonder de gehele klepunit te hoeven vervangen, waardoor stilstand en onderhoudskosten worden verminderd.

Meerstation manifoldkits worden voorgemonteerd geleverd in configuraties variërend van 2 tot 10 stations voor modellen zoals 4V210-08 en 4V110-06. Extra kits zijn beschikbaar voor 4V310-08 en 4V310-10, allemaal ontworpen om installatieruimte en montagetijd te minimaliseren.

De geïntegreerde manifoldbasis consolideert meerdere kleppen op één robuuste basis met gecentraliseerde aanvoer- en uitlaatpoorten. Dit ontwerp vereenvoudigt de systeemopbouw en verbetert de algehele duurzaamheid.

Een opmerkelijke functie is de mogelijkheid om spanningen op één manifold te mengen. Elke station kan onafhankelijk worden bedraad, waardoor de combinatie van AC- en DC-spanningen binnen een compact manifoldblok mogelijk is, wat de veelzijdigheid vergroot.

Vervaardigd uit een aluminiumlegering, zijn de klephuizen zowel lichtgewicht als duurzaam, waardoor ze zeer geschikt zijn voor veeleisende industriële omgevingen. Deze materiaalkeuze helpt het totale systeemgewicht te verminderen met behoud van sterkte.

De schuifkolomstructuur zorgt voor uitstekende afdichting en een gevoelige respons met lage wrijving. Dit resulteert in een soepele werking en verbeterde levensduur van de klepcomponenten.

De kleppen werken zonder de noodzaak van smering, wat het onderhoud vereenvoudigt en het risico op oliedruppelcontaminatie elimineert - een belangrijk aandachtspunt in voedselverwerkings- en elektronische assemblage-toepassingen.

Een handmatige overbrugging is standaard inbegrepen, waardoor eenvoudige installatie, probleemoplossing en noodbediening mogelijk is wanneer nodig.

Spoelen zijn beschermd volgens IP65-normen, waardoor ze stofdicht en bestand zijn tegen waterstralen, wat de kleppen geschikt maakt voor gebruik in uitdagende omgevingsomstandigheden.

Deze kleppen werken efficiënt binnen een drukbereik van 0,15 tot 0,8 MPa, geschikt voor een breed scala aan industriële pneumatische systemen, terwijl de proefdruk is geclassificeerd op 1,2 MPa om een veilige marge te bieden voor drukpieken.

Ze zijn ontworpen om betrouwbaar te presteren over een breed temperatuurbereik van -20°C tot +70°C, wat standaard industriële omgevingstemperaturen omvat.

Technische Parameters:

Toepassingen:

De 5/2-weg functie wordt gebruikt voor de uitschuif- en terugtrekoperaties van pneumatische actuatoren, wat een nauwkeurige regeling van dubbelwerkende cilinders biedt. Deze opstelling zorgt voor een betrouwbare en efficiënte werking, geschikt voor diverse industriële toepassingen.

Multi-cilinder automatiseringspanelen uitgerust met manifoldkits centraliseren de luchttoevoer en bedrading. Dit ontwerp ondersteunt compacte schakelkasten die tot 10 klepstations kunnen bevatten, waardoor systeemintegratie en onderhoud worden gestroomlijnd.

Eén manifold kan zowel DC 24V PLC-gestuurde klepstations als AC 220V handmatige veiligheidsstations huisvesten. Deze flexibiliteit vereenvoudigt de installatie en maakt veelzijdige configuraties van regelsystemen mogelijk.

Directionele regeling speelt een cruciale rol in productie-, assemblage- en verpakkingsmachines. Deze regeloplossingen maken efficiënte automatiseringsprocessen mogelijk in diverse industriële sectoren.

Regelsystemen zijn essentieel voor het beheer van grijpers, klemmen en positioneringsactuatoren in materiaalbehandelingsoperaties, wat zorgt voor nauwkeurige en betrouwbare beweging van componenten en producten.

De smeerolie-vrije bedrijfsmodus voorkomt olievervuiling op productielijnen, waardoor deze regelsystemen ideaal zijn voor gevoelige omgevingen zoals voedselverwerking en elektronische assemblage.

Onderhoud wordt vereenvoudigd met opties die individuele vervanging van spoelen en klephuizen mogelijk maken. Deze gerichte reparatieaanpak voorkomt de noodzaak om de gehele manifoldunit te vervangen, waardoor stilstand en kosten worden verminderd.

Maatwerk:

Onze AirTac 4V210-08 pneumatische klep biedt uitstekende maatwerkdiensten om aan uw specifieke eisen te voldoen. Als een hoogwaardige NAMUR solenoïdeklep vervaardigd in China, wordt deze geleverd met CE-certificering die betrouwbare prestaties en veiligheid garandeert.

De 5/2-weg pilootgestuurde richtingsregelklep is voorzien van een duurzaam aluminiumlegering behuizing en standaard NBR afdichtingsmateriaal, ontworpen voor gebruik met lucht gefilterd tot 40 μm. De klep biedt een snelle responstijd van ≤0,03 seconden, waardoor deze ideaal is voor precisie pneumatische regelsystemen.

Wij bieden maatwerkopties, waaronder verpakking in kartonnen dozen en flexibele betalingsvoorwaarden zoals T/T, Western Union en Paypal. Met een minimale bestelhoeveelheid van slechts 1 stuk en een leveringscapaciteit van 5000 stuks per maand, kunnen we zowel kleine als grote bestellingen efficiënt verwerken.

De levertijd is kort, variërend van 1 tot 7 werkdagen na betaling, zodat uw G1/4 pneumatische solenoïdeklep snel arriveert. De prijs is onderhandelbaar op basis van bestelvolume en specifieke maatwerkbehoeften, zodat u de beste waarde voor uw investering krijgt.

Kies onze maatwerkdiensten voor de AirTac 4V210-08 pneumatische klep om te profiteren van op maat gemaakte oplossingen die de prestaties en betrouwbaarheid van uw pneumatische systeem verbeteren.

Ondersteuning en diensten:

Ons pneumatisch solenoïdeklepproduct is ontworpen om betrouwbare en efficiënte regeling van pneumatische systemen te bieden. Voor technische ondersteuning kunt u het producthandboek raadplegen voor installatie-, bedienings- en probleemoplossingsrichtlijnen. Zorg ervoor dat de klep wordt geïnstalleerd in overeenstemming met de gespecificeerde stromingsrichting en elektrische specificaties om schade te voorkomen en optimale prestaties te garanderen.

Als u problemen ondervindt met het product, controleer dan de elektrische aansluitingen, de voedingsspanning en de luchtdrukwaarden volgens de specificaties. Regelmatig onderhoud, inclusief het reinigen van klepcomponenten en het controleren op luchtlekken, wordt aanbevolen om een goede werking te behouden.

Wij bieden een uitgebreid scala aan diensten, waaronder productconsultatie, installatiehulp en ondersteuning bij probleemoplossing om u te helpen de prestaties van uw pneumatische solenoïdeklep te maximaliseren. Vervangende onderdelen en upgrades zijn ook beschikbaar om de levensduur van uw apparatuur te verlengen.

Voor technische documentatie, software-updates en FAQ's kunt u terecht op ons online ondersteuningsportaal. Ons team van experts zet zich in om snelle en effectieve oplossingen te bieden om ervoor te zorgen dat uw pneumatische systemen soepel en efficiënt werken.
