Productbeschrijving:

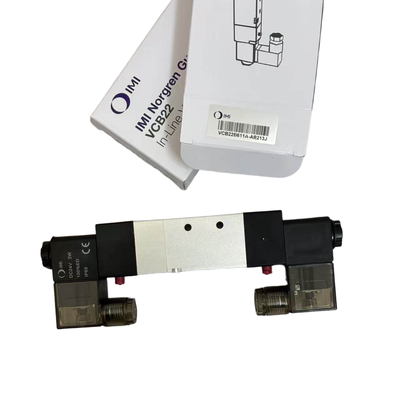

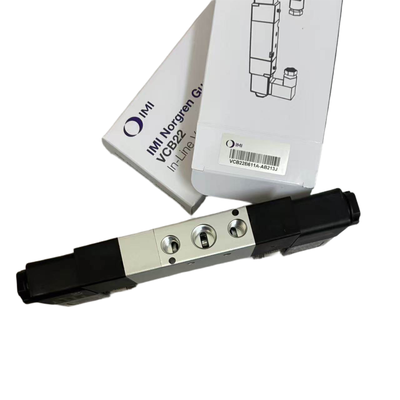

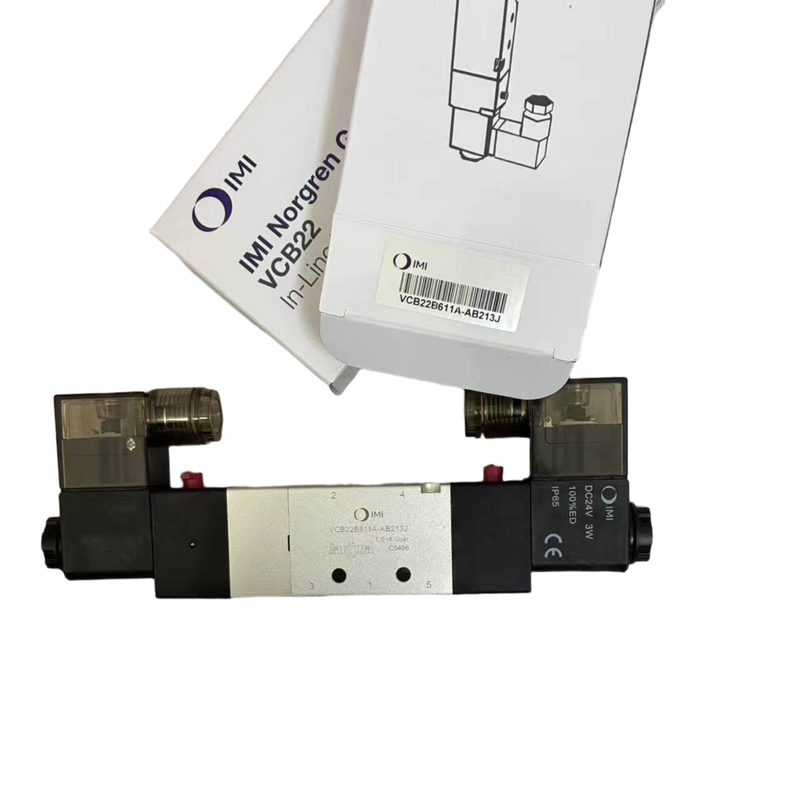

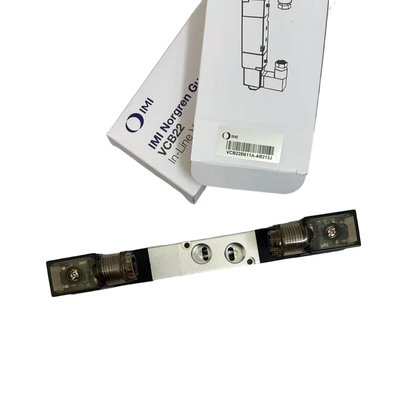

De IMI Norgren VCB22 Serie vertegenwoordigt een hoogwaardige spoelklep met magneetbediening, ontworpen om 3/2, 5/2 en 5/3 directionele besturingsfuncties te bieden. Dit maakt hem zeer geschikt voor een breed scala aan industriële pneumatische automatiserings taken. De robuuste constructie is voorzien van een compacte aluminium behuizing, uitgerust met standaard LED-indicatielampjes en een interne pilotluchttoevoer, wat zorgt voor betrouwbare en efficiënte werking.
Met een debiet variërend van 245 tot 3350 liter per minuut, voldoet de VCB22 Serie effectief aan de eisen van pneumatische circuits, van kleinschalige miniatuurtoepassingen tot toepassingen met een hoog debiet. Deze veelzijdigheid stelt hem in staat om aan verschillende operationele behoeften binnen industriële omgevingen te voldoen.
De kleppen in de VCB22 Serie zijn verkrijgbaar in vier verschillende breedtes: 18 mm, 22 mm, 27 mm en 34 mm, en bieden meerdere poortmaten, waaronder M5, G1/8, G1/4, G3/8 en G1/2. Bovendien zijn NAMUR montageopties beschikbaar, wat een eenvoudige integratie vergemakkelijkt. Het sub-base systeemontwerp verbetert het gemak van manifold montage en vereenvoudigt onderhoudsprocedures.
Vanwege deze kenmerken wordt de VCB22 Serie veelvuldig gebruikt in verschillende industrieën, zoals verpakkingsmachines, auto-industrie, voedings- en drankenproductie, textielmachines, chemische processen en algemene industriële automatiseringsoplossingen.
Kenmerken:
Ervaar de betrouwbaarheid van originele IMI Norgren industriële magneetkleppen, een merk dat synoniem staat voor kwaliteit en prestaties. Deze kleppen zijn verkrijgbaar in verschillende directionele besturingsconfiguraties, waaronder 3/2, 5/2 en 5/3 , zodat u de perfecte optie kunt kiezen voor uw industriële toepassingen.
Kies uit vier verschillende klepbreedtes om aan uw systeemvereisten te voldoen: 18 mm (Type A), 22 mm (Type B), 27 mm (Type C) en 34 mm (Type D). Deze variëteit garandeert compatibiliteit met een breed scala aan apparatuur en leidingconfiguraties.
De kleppen worden geleverd met uitgebreide poortopties zoals M5, G1/8, G1/4, G3/8 en G1/2, inclusief NAMUR standaarden G1/4 en G3/8, wat flexibiliteit en installatiegemak biedt in diverse industriële omgevingen.
Ontworpen voor efficiëntie, bieden deze kleppen een hoog debiet variërend van 245 tot 3350 liter per minuut bij 6 bar inlaatdruk met een drukval van 1 bar. Dit maakt ze ideaal voor veeleisende pneumatische besturingstaken.
Voor eenvoudig toezicht is een LED-indicatielampje standaard inbegrepen, dat de voedingsstatus in één oogopslag duidelijk weergeeft. Bovendien maakt een druk- en draai handmatige overbrugging functie eenvoudige inbedrijfstelling en onderhoud mogelijk.
Deze kleppen ondersteunen een 100% continue bedrijfsduur , wat zorgt voor betrouwbare prestaties gedurende langere perioden. De robuuste IP65 beschermingsklasse zorgt ervoor dat ze bestand zijn tegen zware industriële omstandigheden, terwijl de aluminium behuizing lichte duurzaamheid biedt.
Afgedicht met NBR-materialen geschikt voor perslucht, gebruiken de kleppen een sub-base montage systeem om leidingen te vereenvoudigen en manifold configuraties mogelijk te maken. Het ontwerp bevat een interne pilotluchttoevoer , waardoor externe pilotluchtbronnen overbodig zijn.
Spanningsfluctuaties worden effectief beheerd met een ±10% tolerantie op de bedrijfsspanning. De kleppen zijn verkrijgbaar als enkele magneet (veerretour) of dubbele magneet versies om aan uw besturingsbehoeften te voldoen.
Voor 5/3 directionele besturingskleppen worden drie middenfuncties aangeboden: Alle poorten geblokkeerd (APB) , Midden open uitlaat (COE) en Midden open druk (COP) , wat veelzijdige opties biedt voor complexe pneumatische circuits.
Technische parameters:
| Bedrijfsdruk |
1,5 tot 8 bar |
| Serie |
VCB22 |
| Functies |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Kleptype |
Spoelklep met magneetbediening |
| Medium |
Perslucht, gefilterd tot 40 µm, gesmeerd of ongesmeerd |
| Merk |
IMI Norgren |
Toepassingen:
Toepassingen van Norgren VCB22 Serie Magneetkleppen
De Norgren VCB22 serie magneetkleppen vinden uitgebreide toepassingen in diverse industriële sectoren vanwege hun betrouwbare en nauwkeurige pneumatische besturingsfuncties.
In de Verpakkingsmachines industrie worden deze kleppen vaak gebruikt voor pneumatische actuatiebesturing in processen zoals voedselverpakking, kartonvorming en vullijnen. Hun efficiëntie helpt de productie te stroomlijnen en consistente kwaliteit te handhaven.
Binnen de Automobielindustrie spelen de kleppen een belangrijke rol bij het schakelen van luchtcircuits voor lasinrichtingen, assemblagelijnen en robotwerkcellen, waardoor soepele en gecontroleerde automatisering gedurende het productieproces mogelijk is.
De Voedingsmiddelen- en drankenindustrie profiteert van de geautomatiseerde besturingsmogelijkheden van de VCB22 serie in vulapparatuur, etiketteermachines en sorteersystemen, ter ondersteuning van snelle en hygiënische operaties.
Voor Textielmachines leveren deze magneetkleppen pneumatische aandrijffuncties die essentieel zijn voor weefgetouwen, verfapparatuur en textielbehandelingslijnen, wat bijdraagt aan een verbeterde operationele betrouwbaarheid.
In de Chemische en farmaceutische industrie bieden ze pneumatische isolatie binnen procesregelingsvloeistofcircuits. Het is echter belangrijk om de media compatibiliteit te verifiëren om optimale prestaties en veiligheid te garanderen.
De Elektronica en halfgeleider sector gebruikt deze kleppen voor nauwkeurige pneumatische besturing in cleanroomapparatuur, printplaat (PCB) assemblage en inspectiesystemen, waar nauwkeurigheid en reinheid van het grootste belang zijn.
Meer in het algemeen, in Algemene Industriële Automatisering , faciliteren de kleppen directionele besturing voor diverse toepassingen, waaronder machine laden en lossen, transportbanden, liften en draaitafels, wat de flexibiliteit van automatisering vergroot.
De kleppen zijn ook ontworpen om te voldoen aan de NAMUR Toepassingen standaarden, waardoor directe montage op pneumatische actuatoren zoals cilinders en regelkleppen mogelijk is, wat de integratie en het onderhoud vereenvoudigt.
Ten slotte, in Manifold Systemen , ondersteunt de Norgren VCB22 serie multi-klep gecentraliseerde installatie via sub-bases, waardoor gestroomlijnde en compacte geïntegreerde leidingoplossingen mogelijk zijn.
Ondersteuning en Services:
Norgren biedt uitgebreide technische ondersteuning en services voor zijn magneetklepproducten om optimale prestaties en klanttevredenheid te garanderen. Ons ondersteuningsteam is uitgerust om te helpen met productselectie, installatiebegeleiding, probleemoplossing en onderhoudsadvies. We bieden gedetailleerde productdocumentatie, waaronder datasheets, bedradingsschema's en installatiehandleidingen om het juiste gebruik en de integratie van onze magneetkleppen in uw systemen te vergemakkelijken.
Naast technische ondersteuning biedt Norgren reparatie- en onderhoudsdiensten om de levensduur van uw magneetkleppen te verlengen. Onze bekwame technici kunnen diagnoses, vervanging van onderdelen en revisies uitvoeren met behulp van originele Norgren componenten. We bieden ook trainingssessies en workshops om klanten en partners te helpen hun begrip van magneetkleptechnologieën en -toepassingen te verdiepen.
Voor op maat gemaakte oplossingen werkt het engineeringteam van Norgren samen met klanten om aangepaste magneetklepconfiguraties te ontwikkelen die voldoen aan specifieke operationele vereisten. Onze toewijding is om betrouwbare, hoogwaardige producten te leveren, ondersteund door deskundige service om uw operationele efficiëntie te verbeteren en downtime te verminderen.
Verpakking en Verzending:
De Norgren Magneetklep wordt zorgvuldig verpakt om maximale bescherming tijdens transport te garanderen. Elke klep is verpakt in een stevige, op maat gemaakte doos met beschermende schuiminzetstukken om schade door schokken en trillingen te voorkomen.
Alle producten ondergaan een grondige inspectie en testprocedure vóór verpakking om optimale prestaties en betrouwbaarheid te garanderen.
De verpakking is duidelijk gelabeld met productdetails, hanteringsinstructies en veiligheidsinformatie om gemakkelijke identificatie en correcte hantering te vergemakkelijken.
Voor verzending wordt de Norgren Magneetklep verzonden via vertrouwde vervoerders met trackingopties om tijdige en veilige levering op de door de klant gespecificeerde locatie te garanderen.
Speciale verzendarrangementen kunnen op verzoek worden gemaakt om versnelde levering of specifieke hanteringsvereisten te accommoderen.
