Productbeschrijving:
De 4V-serie omvat een uitgebreide selectie van 5/2-weg pneumatische magnetoventielen met pilootoperatie, met inbegrip van individuele vervangingsspullen en vooraf geassembleerde versnellingsinstallaties voor meerdere stations.Deze producten zijn ontworpen om een betrouwbare richtingscontrole van perslucht te bieden in industriële automatiseringstoepassingenDe kleppen zijn verkrijgbaar met poortgroottes variërend van 1/8" tot 1/2" en hun doorvoercapaciteit (Cv) varieert van ongeveer 0,56 tot 2.80, voor verschillende actuatorgroottes en snelheidsvereisten.
Klanten kunnen kiezen uit complete enkelvoudige of dubbelvoudige magnetoventielassemblages, voor de integratie of vervanging van een collectief bestemde ventielkarrosseriën,met een vermogen van niet meer dan 50 W,De multi-station manifold kits worden vooraf geconfigureerd in arrangementen van 2 tot 10 stations, speciaal ontworpen voor de modellen 4V210-08 en 4V110-06.speciale kits worden aangeboden voor de 4V310-08 en 4V310-10-seriesDit manifoldontwerp optimaliseert de centralisatie van de P- (inlaat) en R/S- (uitlaat) poorten.effectief het minimaliseren van externe armaturen en het verminderen van potentiële lekpunten met meer dan 70% in vergelijking met het afzonderlijk aanleggen van elke klep.
De onafhankelijke bedrading voor elk station maakt het mogelijk om wisselstroom- en gelijkstroomspanningen op één verzamelblok te combineren, waardoor de flexibiliteit van het systeem wordt verbeterd.met name bij het integreren van PLC-besturing met handmatige veiligheidsschakelaarsDe klep is vervaardigd uit aluminiumlegering en heeft een schuifkolomstructuur die zorgt voor een gevoelige respons met lage wrijving.
Deze kleppen vereisen geen smeerolie; indien echter gesmeerde lucht wordt gebruikt, moet deze continu worden gevoed, met een aanbeveling van ISO VG32 of een gelijkwaardig smeermiddel.Elke klep bevat een handmatige overschrijding functieDe spoelen hebben een IP65-classificatie en verbruiken een vermogen van ongeveer 3 VA voor wisselstroomvarianten of 3 W voor gelijkstroomvarianten.
Het standaard werkdrukbereik voor de kleppen ligt tussen 0,15 en 0,8 MPa (21 tot 114 psi), terwijl de beproevingsdruk varieert van 1,2 tot 1,5 MPa, afhankelijk van de specifieke bron.Dit zorgt voor betrouwbare prestaties onder verschillende industriële omstandigheden.
Kenmerken:

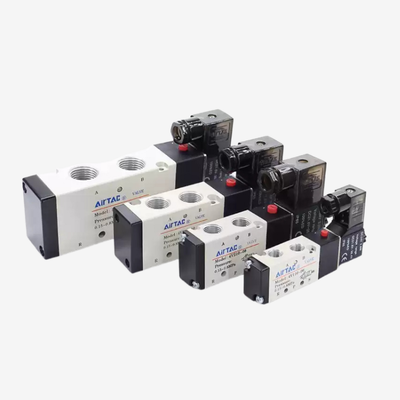

De poortgroottes voor deze kleppen variëren van 1/8 inch tot 1/2 inch, inclusief modellen zoals de 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 en 4V410-15.Deze verscheidenheid zorgt voor compatibiliteit met een breed scala aan pneumatische toepassingen.
Deze kleppen zijn voorzien van een 5/2-weg piloot bediende richtingsregeling en bieden een betrouwbare schakelvermogen, ideaal voor dubbelwerkende cilinders en pneumatische aandrijvingen.Gebruikers kunnen kiezen tussen een enkele en dubbele magnetronconfiguraties, waarbij de dubbele magnetronen een geheugenfunctie bieden om de positie vast te houden.
Voor flexibiliteit is er een optie om alleen de klep te kopen. Dit is handig voor collectieve integratie of vervangingsscenario's waar spoelen en bedrading al zijn geïnstalleerd.,Er zijn in de varianten AC220V en DC24V afzonderlijke vervangende spoelen verkrijgbaar, waardoor veldonderhoud kan worden uitgevoerd zonder dat de volledige kleppenassemblage hoeft te worden vervangen.
Multi-station manifold kits zijn verkrijgbaar in vooraf geassembleerde configuraties variërend van 2 tot 10 stations voor modellen zoals de 4V210-08 en 4V110-06.Ook worden kits voor 4V310-08 en 4V310-10 geleverd om de installatieruimte te minimaliseren en de assemblagetijd aanzienlijk te verminderen..
Het systeem maakt gebruik van een gecentraliseerde luchtlogistiek met grote P- en R/S-poorten, waardoor de externe installaties en mogelijke lekpunten met meer dan 70% aanzienlijk worden verminderd.onafhankelijke station bedrading ondersteunt spanningsmenging op een enkele compacte manifold, waardoor zowel wisselspanning als gelijktijdige spanning tegelijkertijd kunnen worden gebruikt.
De modulaire uitbreiding wordt vergemakkelijkt door het gebruik van lege platen die ongebruikte stations afsluiten.verbetering van de flexibiliteit en schaalbaarheid van het systeem.
De kleppen zijn vervaardigd van aluminiumlegering, wat een lichte maar duurzame oplossing biedt die geschikt is voor veeleisende industriële omgevingen.De schuifkolomstructuur zorgt voor een uitstekende afdichting en een gevoelige respons met minimale wrijving.
Deze kleppen werken zonder smeermiddel, waardoor de onderhoudswerkzaamheden worden vereenvoudigd en de verontreiniging door olie-mist wordt voorkomen.Dat is cruciaal in sectoren als voedselverwerking en elektronica assemblage.Een handmatige overschrijving is als standaardfunctie inbegrepen, die helpt bij installatie, probleemoplossing en noodoperaties.
De spoelen zijn voorzien van IP65-bescherming, waardoor ze stofdicht en bestand zijn tegen waterstralen, waardoor een betrouwbare werking wordt gewaarborgd, zelfs in uitdagende omgevingen.15 tegen 0..8 MPa, waardoor deze kleppen geschikt zijn voor een breed scala aan industriële pneumatische systemen.
Bovendien zijn de kleppen zo ontworpen dat ze bestand zijn tegen druk tussen 1,2 en 1,5 MPa, wat een veiligheidsmarge biedt die beschermt tegen drukpieken en de algehele betrouwbaarheid van het systeem verbetert.
Technische parameters:
| Gezegelmateriaal |
NBR (standaard) |
| Materiaal van het lichaam |
Aluminiumlegering |
| Handmatig overschrijven |
Standaard |
| Vloeistof |
Gefilterde lucht (40 μm) |
| Typ van de klep |
5/2-weg piloot bediend richtingscontroleventiel |
| Opties voor de spiraalspanning |
DC12V, DC24V, AC110V, AC220V |
| Bescherming van de spoel |
IP65 |
| Operatiedruk |
0.15·0.8 MPa (21·114 Psi) |
Toepassingen:
Dubbelwerkende cilinderbesturing
De 5/2-richtingsklepfunctie zorgt voor een nauwkeurige bediening van de pneumatische aandrijvingen.Deze opstelling maakt een efficiënte en betrouwbare werking van dubbelwerkende cilinders in verschillende industriële toepassingen mogelijk.
Automatiseringspanelen met meerdere cilinders
De versnellingsinstallaties zijn ontworpen om zowel de luchttoevoer als de bedrading te centraliseren, wat bijdraagt aan het creëren van compacte bedieningskasten.Het maakt ze ideaal voor complexe automatiseringstaken met meerdere cilinders.
Stelsels voor gemengde spanning
Een enkele manifold kan gemengde spanningsregels ondersteunen, met zowel DC 24V PLC-aangedreven stations als AC 220V handmatige veiligheidstations.Deze flexibiliteit vereenvoudigt de integratie en vergroot de veelzijdigheid van het besturingssysteem.
Toepassingen van industriële automatisering
Richtingsbesturingskleppen worden veel gebruikt in de productie, assemblage en verpakkingsmachines om een soepele en precieze werking te garanderen.Deze kleppen spelen een cruciale rol bij het optimaliseren van de productiviteit en het behoud van een consistente werkstroom.
Materiaalbehandeling
Beheersystemen beheren grijpers, klemmen en positioneringsactuatoren, waardoor efficiënte manipulatie van materialen mogelijk is.Deze nauwkeurige controle is essentieel voor automatiseringswerkzaamheden waarbij onderdelen moeten worden gemanipuleerd en geplaatst.
Voedsel- en elektronicaassemblage
De smeervrije werking van deze pneumatische componenten voorkomt olieverontreiniging op productielijnen, wat van cruciaal belang is bij de assemblageprocessen van voedingsmiddelen en elektronica.Deze eigenschap zorgt voor de kwaliteit van het product en de naleving van de industriële normen.
Onderhoud en retrofit op het terrein
Er zijn afzonderlijke vervangende onderdelen beschikbaar, zoals spoelen en kleppen, waardoor gerichte reparaties mogelijk zijn zonder dat de gehele manifoldassemblage moet worden vervangen.Deze aanpak vermindert stilstandstijden en onderhoudskosten in het veld.
Aanpassing:
Onze AirTac 4V110-M5 pneumatische klep biedt uitzonderlijke aanpassingsdiensten om aan uw specifieke eisen te voldoen.Deze 5/2-weg pilot-aangedreven richtingscontrole klep is ontworpen met een duurzame aluminium legering lichaam en spoel bescherming bij IP65, waardoor een betrouwbare prestatie in verschillende industriële toepassingen wordt gewaarborgd.
Wij bieden flexibele aanpassingsmogelijkheden voor de pneumatische klep, met een werkdruk van 0,15 tot 0,8 MPa (21 tot 114 Psi) en compatibiliteit met gefilterde lucht (40 μm).Met een minimale orderhoeveelheid van slechts 1 stuk en een aanbod van 5000 stuks per maandDe prijzen zijn onderhandelbaar om aan uw budget te voldoen, en de verpakking is veilig in kartonnen.
Onze levertijd varieert van 1 tot 7 werkdagen na betaling, met handige betalingsvoorwaarden zoals T/T, Western Union en PayPal.Vertrouw op onze pneumatische klep aanpassing diensten om u te voorzien van hoogwaardige, betrouwbare en op maat gemaakte klepoplossingen die perfect passen bij uw operationele behoeften.
Verpakking en verzending:
Verpakking:
De pneumatische magnetoventil is zorgvuldig verpakt om bescherming te garanderen tijdens het vervoer.De afzonderlijke eenheden worden vervolgens geplaatst in op maat gesneden schuimpjes in een duurzame kartonnen doos om beweging te minimaliseren en schokken te absorberenDe buitenverpakking is voorzien van een etiket met productgegevens, handhavingsaanwijzingen en verzendinformatie om een veilige en nauwkeurige levering te vergemakkelijken.
Vervoer:
We bieden betrouwbare verzendmogelijkheden om de pneumatische elektrische klep snel en veilig te leveren.Afhankelijk van de bestemming, de verzendmethoden omvatten standaard grond-, versnelde- en luchtvrachtdiensten.en de nodige documentatie wordt verstrekt voor de inklaring om een soepele levering over de hele wereld te garanderen.
