Productbeschrijving:

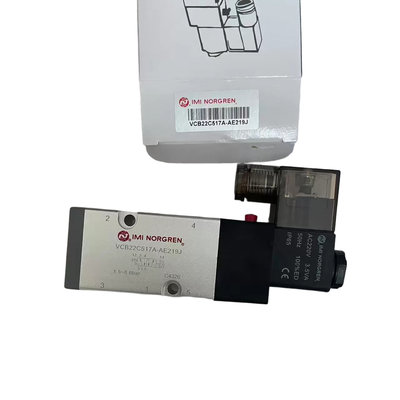

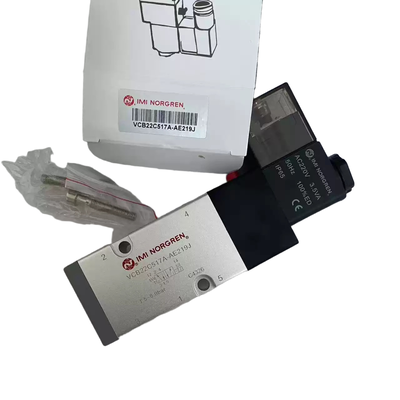

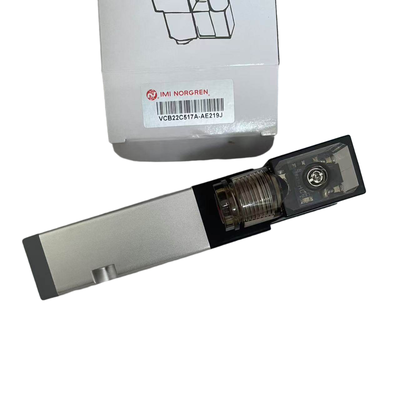

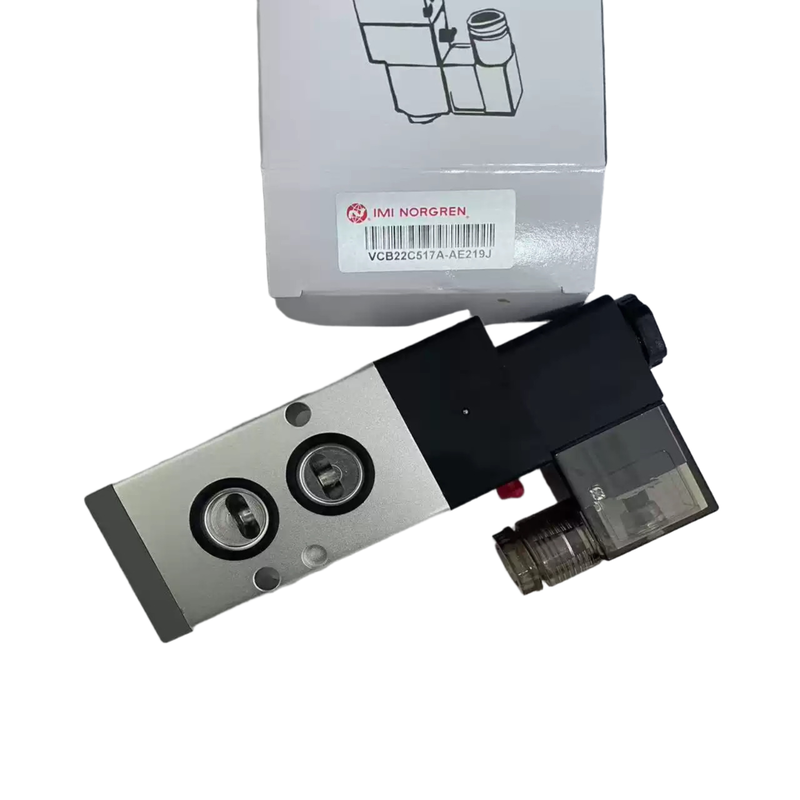

De IMI Norgren VCB22 Serie vertegenwoordigt een hoogwaardige lijn van door solenoïde aangestuurde spoelkleppen, ontworpen om betrouwbare directionele controle te leveren in industriële pneumatische automatisering. Deze serie biedt veelzijdige configuraties, waaronder 3/2, 5/2 en 5/3 directionele regel functies, waardoor deze geschikt is voor een breed scala aan pneumatische toepassingen.
De VCB22 Serie is geconstrueerd met een compacte aluminium behuizing en is uitgerust met standaard LED-indicatielampjes en een intern pilotluchttoevoersysteem. Het ondersteunt debieten van 245 tot 3350 liter per minuut, waarmee effectief wordt voldaan aan de behoeften van pneumatische circuits, van kleinschalige tot hoogdebietvereisten.
Deze kleppen zijn verkrijgbaar in vier verschillende breedtes: 18 mm, 22 mm, 27 mm en 34 mm, en beschikken over een verscheidenheid aan poortgrootte-opties, waaronder M5, G1/8, G1/4, G3/8 en G1/2. Bovendien ondersteunt de serie NAMUR montage standaarden, wat eenvoudige montage en onderhoud mogelijk maakt via een sub-basis manifold systeem.
De IMI Norgren VCB22 Serie wordt uitgebreid gebruikt in meerdere industrieën, zoals verpakkingsmachines, automobielproductie, voedsel- en drankenverwerking, textielapparatuur, chemische verwerking en algemene industriële automatisering, wat de veelzijdigheid en robuuste prestaties onderstreept.
Kenmerken:
Deze industriële solenoïdekleppen zijn originele producten van het vertrouwde merk IMI Norgren, bekend om hun hoge kwaliteit en betrouwbare prestaties. Ze zijn verkrijgbaar in verschillende directionele regel configuraties, waaronder 3/2, 5/2 en 5/3 types, die voldoen aan diverse toepassingsbehoeften.
De kleppen zijn verkrijgbaar in vier verschillende breedtes: 18 mm (Type A), 22 mm (Type B), 27 mm (Type C) en 34 mm (Type D). Dit bereik maakt flexibiliteit mogelijk bij het kiezen van de juiste maat op basis van specifieke systeemvereisten. Naast maatopties zijn er uitgebreide poortkeuzes zoals M5, G1/8, G1/4, G3/8 en G1/2, plus gespecialiseerde NAMUR poorten in G1/4 en G3/8.
Ontworpen voor een hoge doorstroomcapaciteit, kunnen deze kleppen tussen 245 en 3350 liter per minuut verwerken bij een inlaatdruk van 6 bar met een drukval van 1 bar. Voor eenvoudige bediening bevat elke klep een standaard LED-indicatielampje dat de voedingsstatus duidelijk aangeeft, terwijl de handmatige overbrugging een druk- en draaivergrendelingsmechanisme heeft om inbedrijfstelling en onderhoudstaken te vergemakkelijken.
Gebouwd voor continu industrieel gebruik, hebben de kleppen een 100% inschakelduur, wat zorgt voor langdurige betrouwbare werking. Ze hebben ook een IP65 beschermingsklasse, waardoor ze geschikt zijn voor zware en veeleisende omgevingen. De stevige aluminium behuizing biedt een lichtgewicht maar robuuste structuur, en NBR-afdichtingen zorgen voor effectieve service met perslucht.
De installatie wordt vereenvoudigd met een sub-basis montagesysteem dat niet alleen de leidingen stroomlijnt, maar ook manifold montage mogelijk maakt. Het ontwerp bevat een interne pilotluchttoevoer, waardoor een externe pilotluchtbron overbodig is. Bovendien tolereren de kleppen een spanningsvariatie van ±10%, wat typische industriële stroomfluctuaties opvangt.
Klanten kunnen kiezen tussen enkelvoudige solenoïdekleppen met veerretour of dubbele solenoïde opties. Bovendien worden voor de 5/3 directionele regelkleppen drie middenpositiefuncties aangeboden: All Ports Blocked (APB), Center Open Exhaust (COE) en Center Open Pressure (COP), die veelzijdige regelopties bieden, afgestemd op specifieke toepassingsvereisten.
Technische Parameters:
| Medium |
Perslucht, Gefilterd tot 40 µm, Gesmeerd of Ongesmeerd |
| Serie |
VCB22 |
| Debiet |
245 tot 3350 L/min |
| Omgevings-/mediatemperatuur |
-5°C tot +70°C |
| Merk |
IMI Norgren |
| Kleptype |
Door solenoïde aangestuurde spoelklep |
| Functies |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Pilottoevoer |
Intern |
| Bedrijfsdruk |
1,5 tot 8 Bar |
| Spanningsopties |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Toepassingen:
Toepassingen van Norgren VCB22 Serie Solenoïdekleppen
De Norgren VCB22 serie solenoïdekleppen worden uitgebreid gebruikt in een breed scala aan industriële sectoren. Deze kleppen bieden betrouwbare pneumatische regeloplossingen, afgestemd op diverse productie- en automatiseringsbehoeften.
Verpakkingsmachines
Ze worden vaak gebruikt om pneumatische actuatie te regelen in voedselverpakkingslijnen, kartonvormingsprocessen en vuloperaties, wat zorgt voor efficiënte en nauwkeurige controle.
Automobielproductie
In de auto-industrie faciliteren deze kleppen de schakeling van luchtcircuits voor lasinrichtingen, assemblagelijnen en robotwerkcellen, wat bijdraagt aan gestroomlijnde productieprocessen.
Voedsel en Dranken
De kleppen maken geautomatiseerde besturing van vulapparatuur, etiketteermachines en sorteersystemen mogelijk, wat de nauwkeurigheid en snelheid in de voedsel- en drankenverwerking verbetert.
Textielmachines
Ze spelen ook een cruciale rol bij het leveren van pneumatische aandrijving voor weefgetouwen, verfmachines en stofbehandelingslijnen in textielproductieomgevingen.
Chemische en Farmaceutische Industrie
Gebruikt voor pneumatische isolatie in procesregelingsvloeistofcircuits, zijn deze solenoïdekleppen cruciaal in chemische en farmaceutische toepassingen, hoewel de compatibiliteit van het medium vóór gebruik moet worden geverifieerd.
Elektronica en Halfgeleiders
Binnen de elektronica- en halfgeleidersectoren biedt de VCB22 serie nauwkeurige pneumatische controle voor cleanroomapparatuur, assemblage stations voor printplaten (PCB's) en inspectiesystemen.
Algemene Industriële Automatisering
De kleppen bieden directionele controle in diverse automatiserings taken, zoals het laden en lossen van machines, transportbandoperaties, liften en draaitafelbewegingen.
NAMUR Toepassingen
De serie is ontworpen om directe montage op pneumatische actuatoren te ondersteunen, waaronder cilinders en regelkleppen, volgens de NAMUR-standaard voor naadloze integratie.
Manifold Systemen
Daarnaast zijn de VCB22 kleppen geschikt voor centrale installatie van meerdere kleppen met behulp van sub-bases, wat gestroomlijnde en geïntegreerde leidingoplossingen in manifold systemen mogelijk maakt.
Ondersteuning en Services:
Norgren Solenoïdekleppen zijn ontworpen om betrouwbare en efficiënte controle van pneumatische en vloeistofsystemen te bieden. Voor technische ondersteuning, zorg ervoor dat u het productmodelnummer, de specificaties en de toepassingsdetails bij de hand heeft om nauwkeurige hulp te vergemakkelijken.
Ons technisch ondersteuningsteam kan assisteren met installatiebegeleiding, probleemoplossing, onderhoudstips en productselectie om optimale prestaties van uw Norgren Solenoïdeklep te garanderen.
We bieden ook een reeks diensten, waaronder reparatie en revisie, levering van reserveonderdelen en aangepaste configuratie om aan specifieke toepassingsbehoeften te voldoen.
Voor gedetailleerde productdocumentatie, inclusief datasheets, handleidingen en CAD-modellen, verwijzen wij u naar de officiële Norgren website of productcatalogus.
Zorg ervoor dat alle installaties voldoen aan de relevante veiligheidsnormen en bedrijfsomstandigheden die gespecificeerd zijn in de productdocumentatie om een veilige en efficiënte werking te garanderen.
Verpakking en Verzending:
De Norgren Solenoïdeklep wordt zorgvuldig verpakt om maximale bescherming tijdens transport te garanderen. Elke klep is individueel verzegeld in een beschermende plastic folie en vervolgens geplaatst in een op maat gemaakte schuiminzet in een stevige kartonnen doos om beweging of schade te voorkomen.
Voor verzending wordt het verpakte product in een duurzame buitenverpakking geplaatst met duidelijke etikettering die de inhoud en de handlingsinstructies aangeeft. We maken gebruik van betrouwbare koeriersdiensten die tracking en verzekering bieden om een veilige en tijdige levering te garanderen.
Alle gebruikte verpakkingsmaterialen voldoen aan milieunormen, zodat de Norgren Solenoïdeklep in perfecte staat aankomt met een minimale ecologische impact.
