Productbeschrijving:

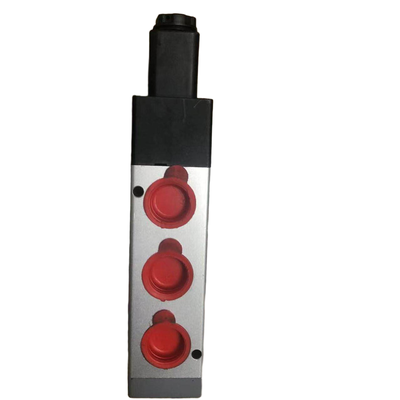

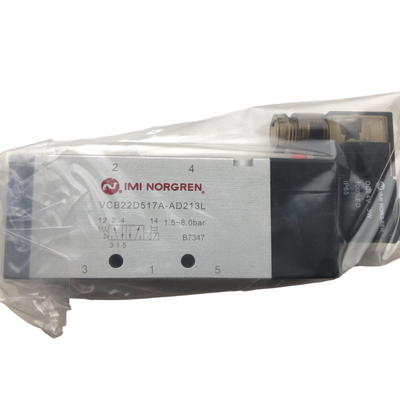

De IMI Norgren VCB22-serie is een hoogwaardige magnetisch bediende spoelklep die is ontworpen voor 3/2, 5/2 en 5/3 richtingsregelfunkties.Deze veelzijdigheid maakt het geschikt voor een breed spectrum van pneumatische automatiseringstaken in verschillende industriële sectorenDe klep beschikt over een compacte aluminium behuizing, versterkt met standaard LED-indicatorlichten en een interne pilootluchttoevoer, die een betrouwbare werking garandeert.De capaciteit bedraagt 245 tot 3350 liter per minuut., die effectief geschikt zijn voor toepassingen van miniatuur tot pneumatische schakelingen met hoge doorstroming.
Deze serie is verkrijgbaar in vier verschillende klepbreedten ¥18mm, 22mm, 27mm en 34mm ¥ met een scala aan poortgroottes, waaronder M5, G1/8, G1/4, G3/8 en G1/2.NAMUR-montageopties worden ondersteundDe VCB22-serie is ontworpen met een subbasisysteem dat de montage van de manifold gemakkelijk maakt en de onderhoudsprocedures vereenvoudigt.verbetering van de algemene operationele efficiëntie.
De VCB22-kleppen worden veel gebruikt in verpakkingsmachines, automobielindustrie, voedsel- en drankproductie, textielmachines,chemische verwerkingHun robuuste prestaties en aanpasbare ontwerp maken ze een essentieel onderdeel van moderne pneumatische besturingssystemen.
Kenmerken:
Ervaar de betrouwbaarheid en superieure prestaties van echte IMI Norgren industriële magnetoventielen, een vertrouwde naam op het gebied van kwaliteit.Deze kleppen zijn leverbaar in veelzijdige richtingscontrole opties, waaronder 3/2, 5/2, en 5/3 configuraties om aan diverse toepassingsbehoeften te voldoen.
U kunt kiezen uit vier verschillende kleppenbreedten die zijn ontworpen voor verschillende installatievereisten: 18 mm (type A), 22 mm (type B), 27 mm (type C) en 34 mm (type D).een breed scala aan havengroottes zijn beschikbaar, zoals M5, G1/8, G1/4, G3/8, G1/2, samen met NAMUR G1/4 en G3/8 opties, die compatibiliteit met talrijke systemen garanderen.
Deze kleppen bieden een indrukwekkende doorvoercapaciteit, variërend van 245 tot 3350 liter per minuut bij een inlaatdruk van 6 bar met een drukdaling van 1 bar.Een geïntegreerde LED-indicator geeft een duidelijke en onmiddellijke feedback over de stroomstatus, het vereenvoudigen van de werking en het oplossen van problemen.
Voor een gemakkelijker gebruik tijdens de inbedrijfstelling en het onderhoud zijn de magnetoventielen voorzien van een druk- en draai-handmatig vergrendelingsmechanisme.zij zijn voor 100% continu werkzaam en zijn voorzien van een beschermingsklasse IP65, waardoor ze goed geschikt zijn om te kunnen weerstaan aan veeleisende omgevingsomstandigheden.
De kleppen zijn gebouwd met lichtgewicht maar duurzame aluminium behuizingen en maken gebruik van NBR-dichtingen die zijn geoptimaliseerd voor persluchtdiensten.De installatie is eenvoudig met een onderbasis montage systeem dat leidingen vergemakkelijkt en zorgt voor een efficiënte manifold assemblageBovendien is er geen behoefte aan een externe luchtbron.
De spanningstolerantie wordt gehandhaafd op ± 10% om typische industriële stroomschommelingen aan te kunnen.Klanten kunnen volgens hun operationele vereisten kiezen uit een enkele magnetron (veer terugkeer) of dubbele magnetron optiesVoor 5/3-kleppen worden drie centrale functies aangeboden: All Ports Blocked (APB), Center Open Exhaust (COE) en Center Open Pressure (COP), die flexibele besturingsmogelijkheden bieden.
Technische parameters:
| Merken |
IMI Norgren |
| Reeks |
VCB22 |
| Typ van de klep |
Elektrisch aangedreven spoelklep |
| Stroompercentage |
245 tot 3350 l/min |
| Spanningsopties |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Gemiddeld |
Gecomprimeerde lucht, gefilterd tot 40 μm, gesmeerd of niet gesmeerd |
| Functies |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Pilotvoorziening |
Intern |
| Omgevingstemperatuur/mediumtemperatuur |
-5°C tot +70°C |
| Operatiedruk |
1.5 tot en met 8 bar |
Deze NORGREN magnetoventil uit de IMI Norgren VCB22-serie biedt betrouwbare prestaties met veelzijdige spanningsopties en -functies.waardoor het ideaal is voor verschillende pneumatische toepassingen die een nauwkeurige controle van de perslucht vereisen.
Toepassingen:
Toepassingen van Norgren VCB22-serie magnetoventielen
De Norgren VCB22-serie magnetoventielen worden door hun betrouwbaarheid en veelzijdigheid veel gebruikt in verschillende industriële sectoren.
In deverpakkingsmachinesIn de industriële sector spelen deze kleppen een cruciale rol bij de pneumatische aansturing.
Binnenautomobielindustrie, de kleppen vergemakkelijken het schakelen van luchtcircuits voor lasinstallaties, assemblagelijnen en robotwerkcellen, wat bijdraagt aan efficiënte productieprocessen.
Voor devoedsel en drankDe VCB22-serie zorgt voor geautomatiseerde besturing van diverse apparatuur, zoals vulmachines, etiketteringssystemen en sorteringsactiviteiten, waardoor zowel snelheid als nauwkeurigheid worden verbeterd.
DetextielmachinesDe industrie profiteert ook van deze magnetoventielen, waarbij ze pneumatische aandrijvingen ondersteunen in weefgetouwen, verfapparaten en textielverwerkingslijnen.
In dechemische en farmaceutischeDe gebruikers moeten echter vóór de toepassing de compatibiliteit van het medium controleren.
Deelektronica en halfgeleidersDe industrie gebruikt deze kleppen voor nauwkeurige pneumatische besturing in cleanroomapparatuur, printplaten en inspectiesystemen.
Algemene industriële automatisering is afhankelijk van de VCB22-serie voor richtingscontroletaakten, waaronder het laden en lossen van machines, transportbanden, liften en draaitafels.
Bovendien zijn de kleppen ontworpen om te voldoen aanNAMURde normen, waardoor rechtstreeks op pneumatische aandrijvingen zoals cilinders en bedieningskleppen kan worden gemonteerd.
Ten slotte steunen zijverscheidenheidssystemenwaarbij meerdere kleppen via subbases voor geïntegreerde leidingen worden gecentraliseerd, waardoor de installatie en het onderhoud worden vereenvoudigd.
Ondersteuning en diensten:
Norgren streeft ernaar om voor haar solenoïde klepproducten uitgebreide technische ondersteuning en diensten te verlenen om optimale prestaties en klanttevredenheid te garanderen.
Onze technische ondersteuning is beschikbaar om u te helpen met productselectie, installatiegids, probleemoplossing en onderhouds aanbevelingen.We bieden gedetailleerde productdocumentatie inclusief datasheets, installatiehandleidingen en bedradingsdiagrammen om het juiste gebruik en de integratie van onze magnetische kleppen in uw systemen te vergemakkelijken.
Daarnaast biedt Norgren trainingen en workshops om klanten te helpen de kenmerken en voordelen van onze magnetoventielen te begrijpen, evenals de beste praktijken voor het gebruik en onderhoud.
Voor de naverkoopservice bieden wij reparatie- en vervangingsdiensten aan om de stilstand te minimaliseren en de levensduur van uw apparatuur te verlengen.Ons wereldwijde netwerk zorgt voor tijdige ondersteuning en toegang tot originele Norgren onderdelen en accessoires..
We streven ernaar innovatieve oplossingen en betrouwbare ondersteuning te bieden om te voldoen aan de veranderende behoeften van onze klanten in verschillende industrieën, waaronder automatisering, vloeistofcontrole en procesbeheer.
Verpakking en verzending:

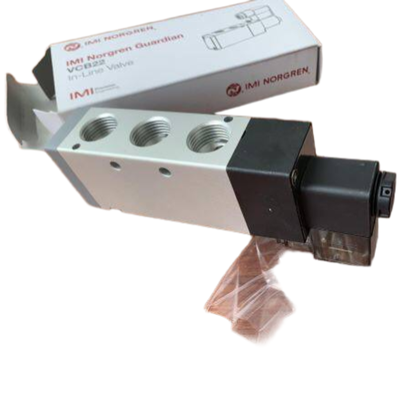

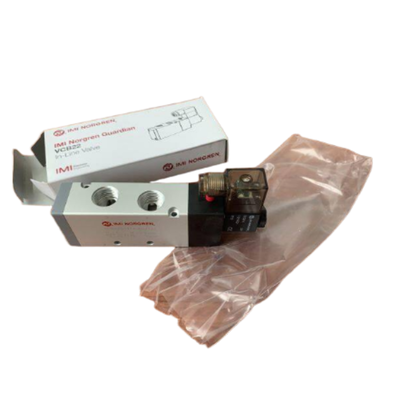

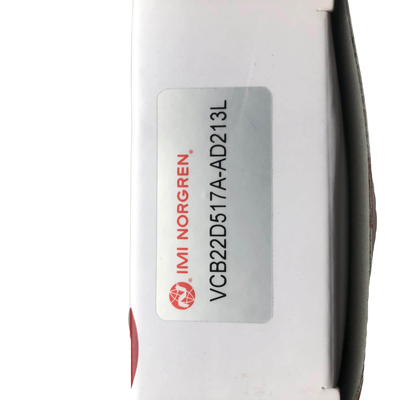

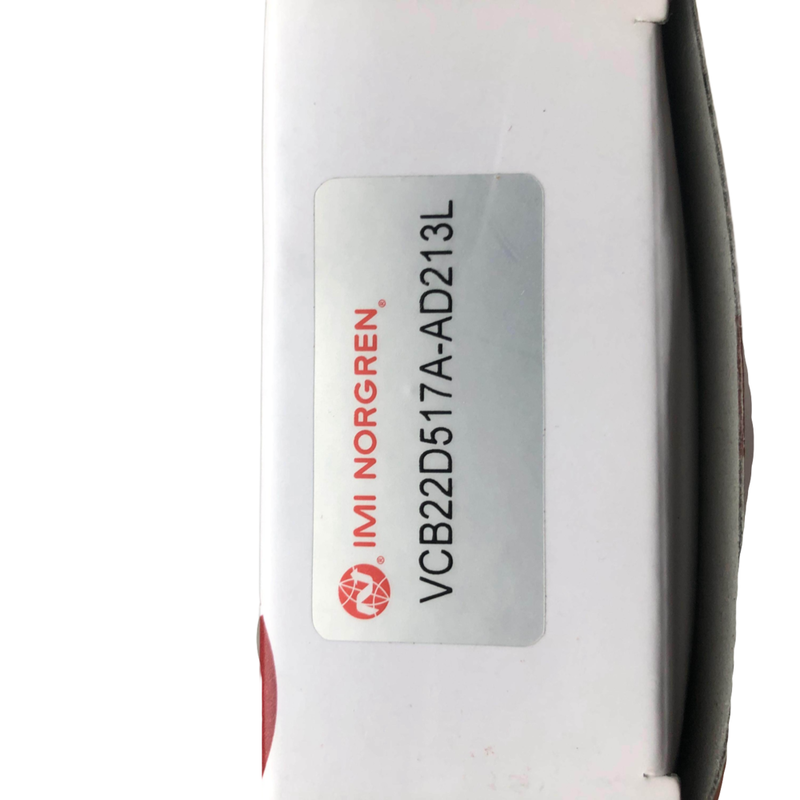

De Norgren-solenoïde klep is zorgvuldig verpakt om maximale bescherming te garanderen tijdens het vervoer.corrosiebestendig doosje met voldoende dempingsmaterialen om schade door schokken en trillingen te voorkomenDe verpakking is duidelijk gemarkeerd met productgegevens, handhavingsaanwijzingen en veiligheidswaarschuwingen om het gemakkelijk te identificeren en veilig te hanteren.
Voor de verzending is de Norgren-solenoïde klep veilig gepaletiseerd of in een doos geplaatst, afhankelijk van de bestelgrootte, waardoor de stabiliteit en bescherming gedurende het hele verzendproces worden geboden.Onze logistieke partners zorgen voor tijdige levering, met opsporingsmogelijkheden voor alle zendingen.de verpakking voldoet aan alle relevante verzendvoorschriften en -normen om te garanderen dat het product in perfecte bedrijfsconditie aankomt;.
