Productbeschrijving:

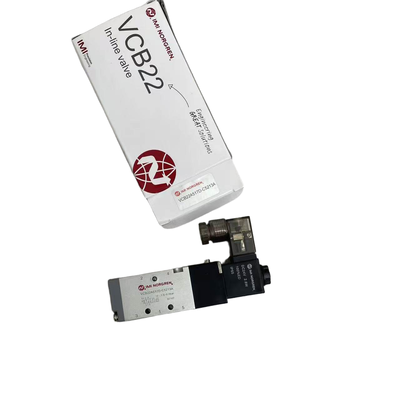

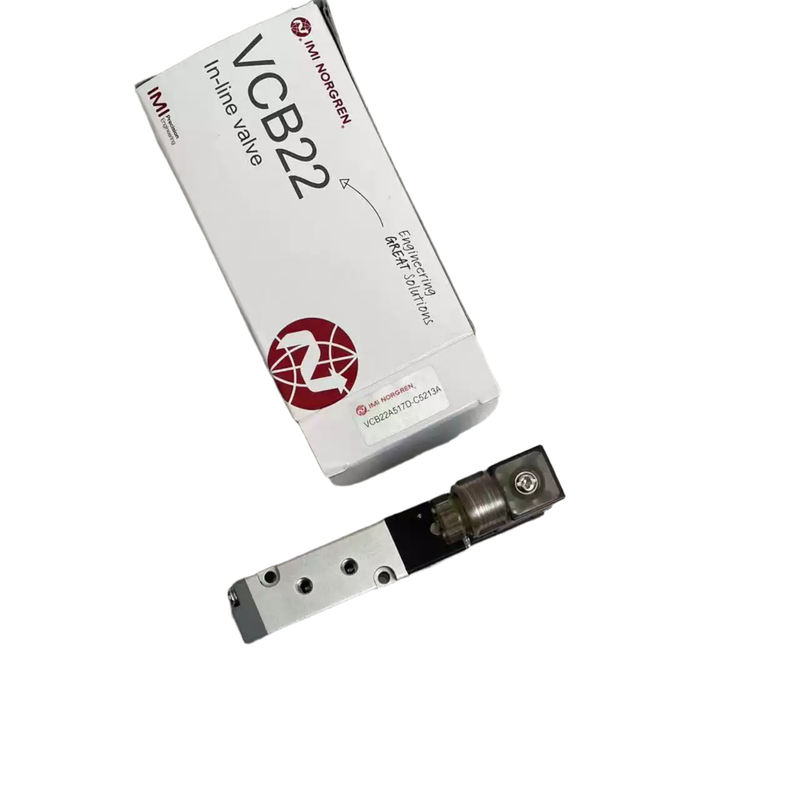

De IMI Norgren VCB22 Serie vertegenwoordigt een hoogwaardige spoelklep met magneetbediening, ontworpen voor nauwkeurige directionele controle. Deze serie biedt veelzijdige configuraties, waaronder 3/2, 5/2 en 5/3 klepfuncties, waardoor deze geschikt is voor een breed scala aan industriële pneumatische automatiserings taken.
De VCB22 kleppen zijn ondergebracht in een compacte aluminium behuizing en zijn uitgerust met standaard LED-indicatielampjes voor eenvoudige statusbewaking. Ze beschikken over een interne pilotluchttoevoer en ondersteunen debieten variërend van 245 tot 3350 liter per minuut. Deze functies zorgen ervoor dat de VCB22 serie kan voldoen aan de eisen van pneumatische circuits, van kleinschalige toepassingen tot die welke hoge debieten vereisen.
De serie is verkrijgbaar in vier verschillende klepbreedtes: 18 mm, 22 mm, 27 mm en 34 mm, met een verscheidenheid aan poortmaten, waaronder M5, G1/8, G1/4, G3/8 en G1/2. Bovendien zijn NAMUR montageopties beschikbaar. Een sub-basis systeem ondersteunt eenvoudige montage op een verdeelblok en vereenvoudigt onderhoudsprocessen.
Dankzij de flexibiliteit en het robuuste ontwerp vindt de VCB22 serie brede toepassing in meerdere industrieën. Het wordt vaak gebruikt in verpakkingsmachines, de productie van auto's, de voedings- en drankenindustrie, textielproductie, chemische industrieën, evenals algemene industriële automatiseringssystemen.
Kenmerken:
Ervaar betrouwbare prestaties met Echte IMI Norgren industriële magneetkleppen, een vertrouwde naam die bekend staat om superieure kwaliteit. Deze kleppen zijn geschikt voor een verscheidenheid aan toepassingen en bieden betrouwbare werking en nauwkeurige controle in veeleisende industriële omgevingen.
De kleppen zijn verkrijgbaar in meerdere directionele controleconfiguraties, waaronder 3/2, 5/2 en 5/3 opties. Dit bereik zorgt voor flexibiliteit om te voldoen aan diverse pneumatische systeemvereisten. Bovendien zijn er vier klepbreedtes beschikbaar: 18 mm (Type A), 22 mm (Type B), 27 mm (Type C) en 34 mm (Type D), wat aanpasbare installatie in verschillende systeemgroottes mogelijk maakt.
Poortopties zijn uitgebreid om aan diverse verbindingsbehoeften te voldoen, met M5, G1/8, G1/4, G3/8, G1/2 , evenals NAMUR G1/4 en G3/8 . Deze opties maken naadloze integratie met bestaande pneumatische opstellingen mogelijk. De kleppen bieden ook hoge debieten , variërend van 245 tot 3350 liter per minuut bij 6 bar inlaatdruk met een drukval van 1 bar, wat zorgt voor efficiënte systeemprestaties.
Voor gebruiksgemak is elke klep standaard voorzien van een LED-indicatielampje om de voedingsstatus zichtbaar weer te geven. Onderhoud en inbedrijfstelling worden vereenvoudigd door een druk- en draai-om-te-vergrendelen handmatige overbrugging mechanisme. Deze functie maakt eenvoudige handmatige bediening mogelijk wanneer nodig.
Ontworpen voor continu industrieel gebruik, hebben deze magneetkleppen een 100% inschakelduur , waardoor langdurige werking mogelijk is zonder risico op oververhitting. De robuuste constructie wordt aangevuld met een IP65 beschermingsklasse , waardoor de kleppen bestand zijn tegen stof en waterindringing, perfect voor zware omstandigheden. De lichtgewicht maar duurzame aluminium behuizing zorgt voor een lange levensduur en eenvoudige hantering.
De afdichting wordt uitgevoerd met NBR-afdichtingen , geoptimaliseerd voor perslucht. Het sub-basis montagesysteem vereenvoudigt leidingwerk en ondersteunt montage op verdeelblokken, wat de installatieflexibiliteit vergroot. De kleppen werken met een interne pilotluchttoevoer , waardoor externe pilotapparaten overbodig zijn.
Elektrische kenmerken omvatten een spannings tolerantie van ±10% , die typische industriële stroomfluctuaties opvangt. Klanten kunnen kiezen tussen enkele magneetspoel (veerretour) of dubbele magneetspoel modellen, afhankelijk van hun bedieningsvoorkeuren. Voor 5/3 klepmodellen worden drie middenfuncties aangeboden: Alle poorten geblokkeerd (APB) , Midden open uitlaat (COE) en Midden open druk (COP) , wat veelzijdigheid biedt voor diverse besturingsstrategieën.
Technische parameters:
| Functies |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Serie |
VCB22 |
| Pilottoevoer |
Intern |
| Debiet |
245 Tot 3350 L/min |
| Spanningsopties |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Bedrijfsdruk |
1,5 Tot 8 Bar |
| Merk |
IMI Norgren |
| Kleptype |
Magneetgestuurde spoelklep |
| Medium |
Perslucht, Gefilterd tot 40 μm, Gesmeerd of Ongesmeerd |
| Omgevings-/mediatemperatuur |
-5°C Tot +70°C |
Toepassingen:
Toepassingen van Norgren VCB22 Serie Magneetkleppen
De Norgren VCB22 serie magneetkleppen worden uitgebreid gebruikt in diverse industriële sectoren vanwege hun betrouwbare pneumatische regelmogelijkheden. Deze kleppen spelen een cruciale rol bij het verbeteren van automatisering en efficiëntie in diverse productie- en verwerkingsomgevingen.
In de verpakkingsmachines industrie faciliteren deze magneetkleppen de pneumatische actuatiecontrole in voedselverpakkingsprocessen, kartonvorming en vullijnen, wat zorgt voor soepele en nauwkeurige bewerkingen. Evenzo worden ze in de auto-industrie gebruikt voor schakeling van luchtcircuits in lasinrichtingen, assemblagelijnen en robotwerkcellen, ter ondersteuning van complexe assemblage taken.
De voedings- en drankenindustrie profiteert van geautomatiseerde oplossingen die deze kleppen bieden voor vulapparatuur, etiketteermachines en sorteersystemen. In textielmachines bieden ze efficiënte pneumatische aandrijffuncties voor weefgetouwen, verfapparatuur en textielbehandelingslijnen, wat de productieprocessen verbetert.
Voor de chemische en farmaceutische industrieën biedt de VCB22 serie pneumatische isolatiemogelijkheden in procescontrole vloeistofcircuits; de compatibiliteit van media moet echter zorgvuldig worden geverifieerd om de geschiktheid te garanderen. Het elektronica en halfgeleider veld gebruikt deze kleppen voor nauwkeurige pneumatische controle in cleanroomapparatuur, PCB-assemblage en inspectiesystemen, waar strenge normen vereist zijn.
Naast deze sectoren ondersteunen de kleppen algemene industriële automatisering door directionele controle te bieden voor bewerkingen zoals het laden en lossen van machines, transportsystemen, liften en draaitafels. Bovendien zijn ze ontworpen voor NAMUR-toepassingen , waardoor directe montage op pneumatische actuatoren, waaronder cilinders en regelkleppen, volgens NAMUR-normen mogelijk is.
Tot slot is de VCB22 serie ideaal voor verdeelbloksystemen , waardoor centrale installatie van meerdere kleppen via sub-bases mogelijk is voor gestroomlijnde en geïntegreerde leidingoplossingen in complexe pneumatische circuits.
Ondersteuning en Services:
Norgren biedt uitgebreide technische productondersteuning en services voor ons assortiment magneetkleppen om optimale prestaties en klanttevredenheid te garanderen. Ons deskundige team biedt assistentie bij productselectie, installatiebegeleiding, probleemoplossing en onderhoudsadvies, afgestemd op uw specifieke toepassingsbehoeften. We maken gebruik van geavanceerde diagnostische tools en gedetailleerde productkennis om operationele problemen efficiënt op te lossen. Bovendien levert Norgren gedetailleerde technische documentatie, waaronder datasheets, bedradingsschema's en installatiehandleidingen, ter ondersteuning van uw engineering- en onderhoudsteams. Voor complexe of aangepaste vereisten werken onze specialisten nauw samen met klanten om op maat gemaakte oplossingen te ontwikkelen, wat zorgt voor betrouwbare en efficiënte klepwerking gedurende de gehele levenscyclus. Vertrouw op Norgren voor toegewijde technische ondersteuning en professionele services die de prestaties en levensduur van uw magneetklepinstallaties verbeteren.
Verpakking en Verzending:
De Norgren Magneetklep wordt zorgvuldig verpakt om maximale bescherming tijdens transport te garanderen. Elke klep is individueel verzegeld in antistatische, vochtbestendige verpakking om schade door omgevingsfactoren te voorkomen. Het product wordt vervolgens in een stevige, gevoerde doos geplaatst die is ontworpen om schokken en trillingen te absorberen.
Voor verzending wordt de Norgren Magneetklep veilig verpakt in duurzame buitenkartons met duidelijke etikettering die handlingsinstructies en productdetails bevat. Ons verzendproces voldoet aan alle industrienormen om een veilige en tijdige levering op uw opgegeven locatie te garanderen. Trackinginformatie wordt verstrekt voor alle zendingen om u gedurende het leveringsproces op de hoogte te houden.
