Productbeschrijving:

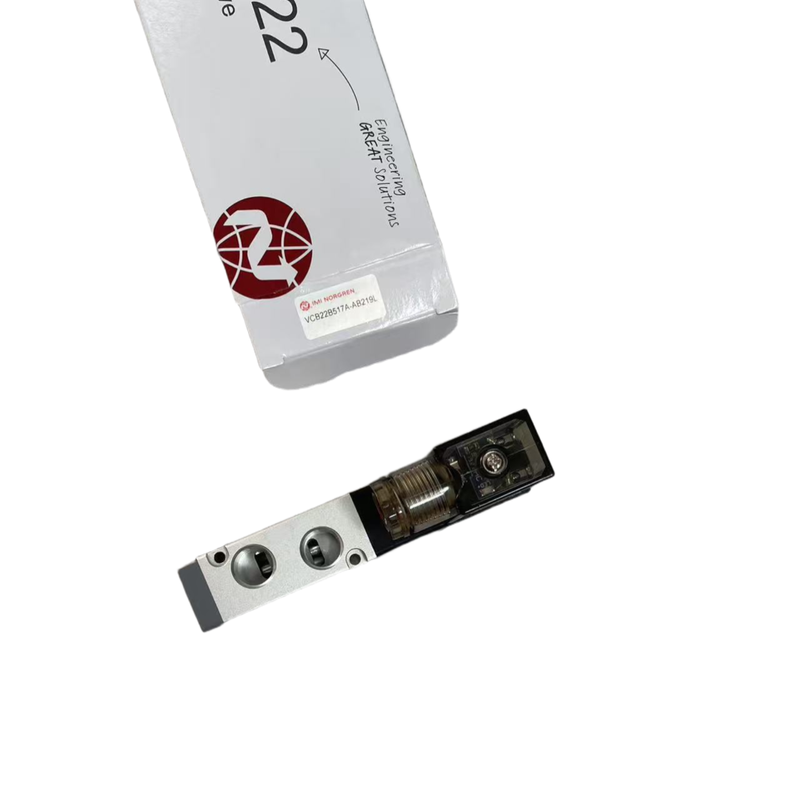

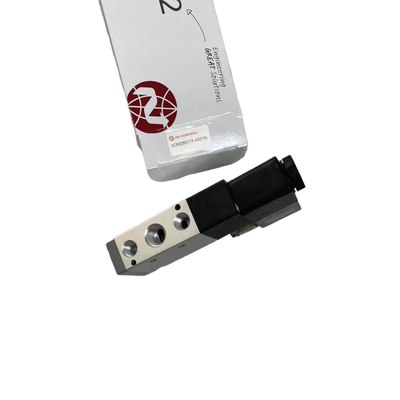

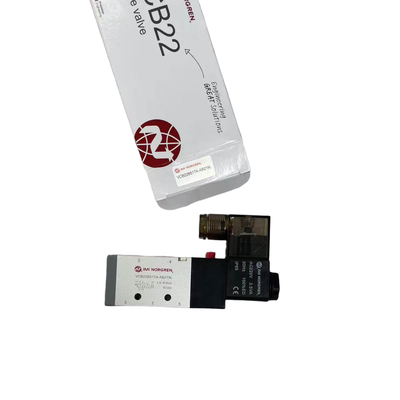

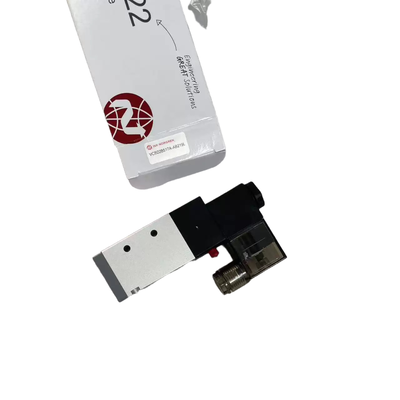

IMI Norgren VCB22-serie magnetoventielen
De IMI Norgren VCB22-serie is een hoogwaardige magnetisch aangedreven spoelklep die is ontworpen om veelzijdige richtingsregelfunkties te leveren, met inbegrip van 3/2, 5/2 en 5/3-configuraties.Dit assortiment is geschikt voor een breed spectrum van industriële pneumatische automatisering, die betrouwbaarheid combineert met precisie.
Gebouwd met een compacte aluminium behuizing, bevat de VCB22-serie functies zoals standaard LED-indicatorlichten en een interne pilootluchtvoorziening.Het ondersteunt de doorstroming van 245 tot 3350 liter per minuut, waardoor het aanpasbaar is voor toepassingen die alles vereisen, van miniatuur tot pneumatische schakelingen met een hoge stroom.
De serie is verkrijgbaar in vier verschillende klepbreedten ¥18mm, 22mm, 27mm en 34mm ¥ en wordt geleverd met verschillende poortgrootte-opties, waaronder M5, G1/8, G1/4, G3/8 en G1/2.de kleppen bieden NAMUR-montage mogelijkheden, waardoor de integratie in subbasissystemen mogelijk is die eenvoudige collectie-assemblage en vereenvoudigde onderhoudsprocessen vergemakkelijken.
Deze kleppen vinden een wijdverspreide toepassing in verschillende industrieën, zoals verpakkingsmachines, automobielindustrie, voedsel- en drankenverwerking, textieluitrusting, chemische verwerking,en algemene industriële automatiseringHun veelzijdigheid en robuuste ontwerp maken de VCB22-serie tot een betrouwbare keuze voor het verbeteren van pneumatische besturingssystemen.
Kenmerken:
Ervaar de betrouwbaarheid vanoriginele IMI NorgrenDeze ventielen zijn ontworpen voor optimale prestaties en duurzaamheid.
De productlijn biedt een reeks richtingsbesturingsconfiguraties, waaronder:3/2, 5/2, en 5/3Opties om aan verschillende toepassingsbehoeften te voldoenvier verschillende kleppenbreedtes: 18 mm (type A), 22 mm (type B), 27 mm (type C) en 34 mm (type D).
Deze kleppen zijn ontworpen met veelzijdigheid in het achterhoofd.een uitgebreide selectie van havengroottes: M5, G1/8, G1/4, G3/8 en G1/2. Bovendien voldoen de NAMUR-normen aan de G1/4- en G3/8-poortopties, waardoor de compatibiliteit wordt verbeterd.
Ze bieden een indrukwekkendehoge doorvoercapaciteitDe druk van de inlaat van de motor varieert van 245 tot 3350 liter per minuut bij een inlaatdruk van 6 bar, met een drukdaling van slechts 1 bar.
Elke klep is voorzien van een ingebouwdeLED-indicatorlichtVoor een gemakkelijke bediening tijdens de inbedrijfstelling en het onderhoud van de installatie is eenDruk en draai vergrendeling handmatige overschrijvingis opgericht.
Met een100% continuiteitsclassificatieDeze kleppen zijn ontworpen voor een lange termijn werking zonder compromissen.Beschermingsklasse IP65, waardoor ze ideaal zijn voor gebruik in veeleisende en harde industriële omgevingen.
Gebouwd met een stevig maar lichtgewichtaluminium behuizingen voorzien vanNBR-dichtingenVoor drukluchtdiensten combineren deze kleppen duurzaamheid met betrouwbaarheid.montage-systeem voor de ondergrondvereenvoudigt de configuratie van de leidingen en vergemakkelijkt de verzameling van verschillende collecties.
De interne opzet vereist slechts eeninterne luchtvoorziening van de pilootBovendien kunnen de kleppen eenSpanningsschommelingen van ±10%, waardoor een stabiele prestatie wordt gewaarborgd onder typische industriële vermogensschommelingen.
Verkrijgbaar in beide configuratiesenkelvoudige magnetron (veer terug)oftweevoudige magnetronVoor de 5/3-modellen zijn er drie centrale functiemogelijkheden:Alle havens geblokkeerd (APB),Centrale open uitlaatgassen (COE), enCentrale open druk (COP).
Technische parameters:
| Reeks |
VCB22 |
| Gemiddeld |
Gecomprimeerde lucht, gefilterd tot 40 μm, gesmeerd of niet gesmeerd |
| Functies |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Omgevingstemperatuur/mediumtemperatuur |
-5°C tot +70°C |
| Operatiedruk |
1.5 tot en met 8 bar |
| Pilotvoorziening |
Intern |
| Typ van de klep |
Elektrisch aangedreven spoelklep |
| Stroompercentage |
245 tot 3350 l/min |
| Merken |
IMI Norgren |
| Spanningsopties |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Toepassingen:
De Norgren VCB22-serie magnetoventielen vinden een uitgebreide toepassing in een verscheidenheid aan industriële sectoren.Deze kleppen zijn ontworpen om een betrouwbare pneumatische besturing te bieden en zijn geschikt voor tal van automatiseringstaken.
In de verpakkingsmachine-industrie worden ze vaak gebruikt voor pneumatische aansturing in processen zoals voedselverpakkingen, kartonvorming en vullijnen.Hun nauwkeurige werking zorgt voor efficiënte en consistente verpakkingsprocessen.
Binnen de automobielindustrie vergemakkelijken deze magnetoventielen het schakelen van luchtcircuits voor lasinstallaties, assemblagelijnen en robotwerkcellen.Hun robuuste ontwerp ondersteunt veeleisende productieomgevingen.
De voedingsmiddelen- en drankensector profiteert van de geautomatiseerde besturingsmogelijkheden van de VCB22-serie, met name bij vulapparatuur, etiketteringsmachines en sorteringssystemen.Dit verhoogt de productiviteit en handhaaft hygiënische normen.
In textielmachines leveren deze kleppen pneumatische kracht voor weefgetouwen, verfmachines en weefselverwerkingslijnen, waardoor het hele productieproces soepel en betrouwbaar verloopt.
De chemische en farmaceutische industrie gebruiken de VCB22-serie voor pneumatische isolatie in procesbesturingsfluidscircuits.Het is belangrijk om de compatibiliteit van de media te controleren om optimale prestaties en veiligheid te garanderen..
In de elektronica- en halfgeleiderindustrie bieden de kleppen nauwkeurige pneumatische besturing die van cruciaal belang is voor cleanroomapparatuur, printplaten en inspectiesystemen.
Voor algemene industriële automatisering wordt de VCB22-serie gebruikt voor richtingscontrole bij het laden en lossen van machines, transporters, liften en draaitafels,bijdragen aan gestroomlijnde werkstromen en verbeterde efficiëntie.
Deze kleppen voldoen ook aan de NAMUR-normen, waardoor ze rechtstreeks op pneumatische aandrijvingen zoals cilinders en regelkleppen kunnen worden gemonteerd, waardoor ze ideaal zijn voor gestandaardiseerde automatiseringsinstallaties.
Bovendien profiteren manifoldsystemen van de centraal geïnstalleerde installatie met meerdere kleppen van de VCB22-serie, die via subbases kan worden geïntegreerd voor een vereenvoudigde leidingen en een compact ontwerp.
Ondersteuning en diensten:
Norgren magnetovalen zijn ontworpen om een betrouwbare en efficiënte controle van de pneumatische en vloeistofstroom te bieden in een verscheidenheid aan industriële toepassingen.Onze producttechnische ondersteuning en diensten zorgen ervoor dat u tijdens de hele levensduur van uw magnetoventil deskundige hulp krijgt.
Onze technische ondersteuning is beschikbaar om u te helpen met productselectie, installatiegids, probleemoplossing en onderhoudstips om de prestaties van uw magnetoventil te optimaliseren.We bieden gedetailleerde productdocumentatie., met inbegrip van datasheets, bedradingsdiagrammen en bedieningshandleidingen ter ondersteuning van een goed gebruik.
Naast de technische ondersteuning levert Norgren uitgebreide diensten, zoals het aanpassen van kleppen, reparaties en vervangingsoplossingen.We streven ernaar om stilstand te minimaliseren en de productiviteit te maximaliseren door tijdige en effectieve service te leveren..
Voor complexe toepassingen bieden wij technische ondersteuning om solenoïde klepoplossingen op maat te maken die voldoen aan specifieke operationele vereisten.Onze experts werken nauw samen met klanten om naadloze integratie en naleving van de industriestandaarden te garanderen.
Vertrouw op Norgren voor betrouwbare technische ondersteuning en uitstekende service om uw magnetoventielsystemen soepel en efficiënt te laten werken.
Verpakking en verzending:
De Norgren solenoïde klep is zorgvuldig verpakt om maximale bescherming te garanderen tijdens het vervoer.Elk klep is veilig ingesloten in een op maat gemaakte doos met beschermende vulling om schade door schokken en trillingen te voorkomenDe verpakkingsmaterialen zijn zo ontworpen dat ze duurzaam en vochtbestendig zijn en de integriteit van het product behouden totdat het de klant bereikt.
Voor de verzending wordt de Norgren solenoïde klep met prioriteit behandeld om tijdige levering te garanderen.Alle zendingen voldoen aan de internationale regelgeving en normen voor scheepvaart om een veilig en veilig vervoer over de hele wereld te garanderen..
