Productbeschrijving:

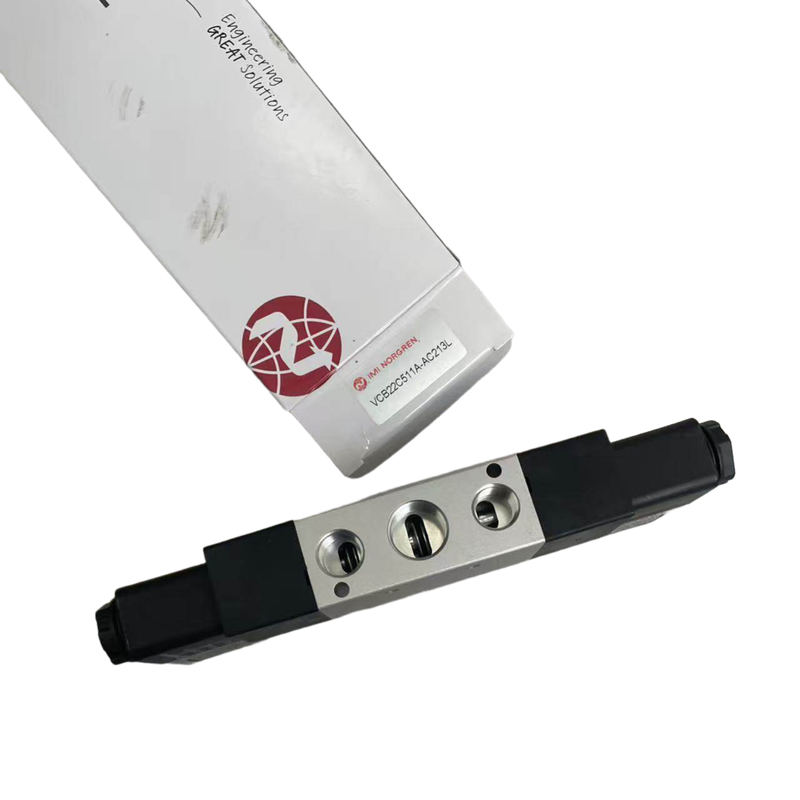

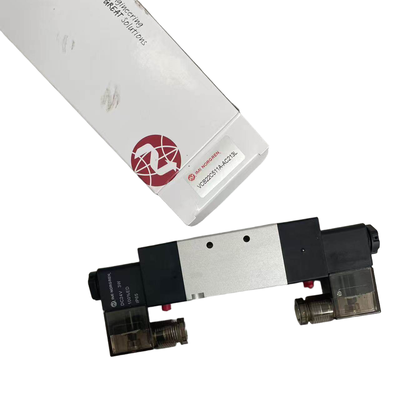

De IMI Norgren VCB22 Serie is een hoogwaardige, door een magneetventiel bediende spoelklep, ontworpen voor veelzijdige directionele besturingsfuncties, waaronder 3/2, 5/2 en 5/3 configuraties. Het is geschikt voor een breed scala aan industriële pneumatische automatiseringsbehoeften, waardoor het een essentieel onderdeel is voor diverse toepassingen.
Deze serie is voorzien van een compacte aluminium behuizing met standaard LED-indicatielampjes voor eenvoudige statusbewaking. Het beschikt ook over een interne pilotluchttoevoer voor efficiënte werking. De kleppen ondersteunen debieten van 245 tot 3350 liter per minuut, waardoor ze effectief voldoen aan de eisen van pneumatische circuits, van miniatuuropstellingen tot systemen met een hoog debiet.
De VCB22 Serie is verkrijgbaar in vier verschillende klepbreedtes — 18 mm, 22 mm, 27 mm en 34 mm — en biedt ruimte aan diverse poortmaten zoals M5, G1/8, G1/4, G3/8 en G1/2. Bovendien ondersteunt de serie NAMUR montageopties, wat flexibiliteit in installatie biedt. Het ontwerp met sub-base systeem vergemakkelijkt eenvoudige montage op manifolds en vereenvoudigt onderhoudsprocessen.
Vanwege het robuuste ontwerp en de aanpasbaarheid wordt de VCB22 Serie veelvuldig toegepast in tal van industrieën, waaronder verpakkingsmachines, auto-industrie, voedsel- en drankenverwerking, textielapparatuur, chemische processen en algemene industriële automatisering.
Kenmerken:
Ervaar premium kwaliteit met originele IMI Norgren industriële magneetventielen, een vertrouwde naam in de industrie. Deze kleppen zijn ontworpen voor betrouwbare prestaties en duurzaamheid voor diverse industriële toepassingen.
Ze zijn verkrijgbaar in meerdere directionele besturingsconfiguraties, waaronder 3/2, 5/2 en 5/3 types, en bieden veelzijdige oplossingen om aan uw specifieke besturingsbehoeften te voldoen. Bovendien kunt u kiezen uit vier verschillende klepbreedtes: 18 mm (Type A), 22 mm (Type B), 27 mm (Type C) en 34 mm (Type D), wat zorgt voor een perfecte pasvorm voor uw opstelling.
De kleppen bieden een breed scala aan poortopties, zoals M5, G1/8, G1/4, G3/8 en G1/2, samen met NAMUR-standaard poorten G1/4 en G3/8 om aan verschillende aansluitvereisten te voldoen. Deze flexibiliteit draagt bij aan hun aanpasbaarheid in diverse systemen.
Met een hoge debietcapaciteit van 245 tot 3350 liter per minuut bij 6 bar inlaatdruk (en een drukval van 1 bar) kunnen deze magneetventielen veeleisende debietomstandigheden effectief aan.
Elke klep is uitgerust met een standaard LED-indicatielampje voor eenvoudige visuele bevestiging van de stroomstatus. De meegeleverde druk-en-draai handmatige overbrugging maakt eenvoudige inbedrijfstelling en onderhoudswerkzaamheden zonder gedoe mogelijk.
Ontworpen voor continu gebruik, hebben deze kleppen een 100% inschakelduur, wat betrouwbare functionaliteit garandeert tijdens langdurige bedrijfsperioden. Hun IP65 beschermingsklasse maakt ze geschikt voor zware industriële omgevingen, bestand tegen stof en waterindringing.
De robuuste maar toch lichtgewicht aluminium behuizing verbetert de duurzaamheid terwijl het totale gewicht beheersbaar blijft. NBR-afdichtingen worden gebruikt om de prestaties in persluchttoepassingen te optimaliseren, wat zorgt voor effectieve afdichting en een lange levensduur.
De installatie wordt gestroomlijnd dankzij het sub-base montage systeem, dat leidingconfiguraties vereenvoudigt en montage op manifolds ondersteunt. Een interne pilotluchttoevoer elimineert de noodzaak van een externe pilot, waardoor complexiteit en installatietijd worden verminderd.
De kleppen zijn geschikt voor industriële spanningsvariaties met een tolerantie van ±10%, wat zorgt voor stabiele werking ondanks fluctuaties. Klanten kunnen kiezen tussen enkelvoudige magneetventiel (veerretour) modellen of dubbele magneetventiel varianten, afhankelijk van hun besturingsvoorkeuren.
Voor de 5/3 directionele kleppen zijn drie middenfuncties beschikbaar: All Ports Blocked (APB), Center Open Exhaust (COE) en Center Open Pressure (COP), wat extra besturingsflexibiliteit biedt voor complexe pneumatische circuits.
Technische Parameters:
| Merk |
IMI Norgren |
| Functies |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Pilottoevoer |
Intern |
| Bedrijfsdruk |
1.5 Tot 8 Bar |
| Omgevings-/mediatemperatuur |
-5°C Tot +70°C |
| Debiet |
245 Tot 3350 L/min |
| Serie |
VCB22 |
| Medium |
Perslucht, Gefilterd tot 40 μm, Gesmeerd of Ongesmeerd |
| Spanningsopties |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Kleptype |
Magneetgestuurde Spoelklep |
Toepassingen:
De Norgren VCB22 serie magneetventielen vinden uitgebreide toepassing in diverse industriële sectoren. Hun robuuste ontwerp en veelzijdige functionaliteit maken ze ideaal voor tal van pneumatische besturingstaken.
In de verpakkingsindustrie zijn deze kleppen essentieel voor het besturen van pneumatische actuatoren die betrokken zijn bij voedselverpakking, kartonvorming en vulmachineoperaties. Hun betrouwbare prestaties zorgen voor soepele en efficiënte verpakkingsprocessen.
De auto-industrie maakt gebruik van de VCB22 serie voor schakeling in luchtcircuits van lasinrichtingen, assemblagelijnen en robotwerkcellen. Deze kleppen dragen bij aan nauwkeurige en geautomatiseerde productieprocessen.
Binnen de voedsel- en drankenindustrie worden de magneetventielen gebruikt om besturingen op vulapparatuur, etiketteermachines en sorteersystemen te automatiseren. Hun toepassing helpt bij het handhaven van een hoge doorvoer en nauwkeurigheid in de verwerking.
Textielmachines profiteren ook van de VCB22 serie via pneumatische aandrijvingen voor weefgetouwen, verfapparatuur en textielbehandelingslijnen. Dit verbetert de automatisering en betrouwbaarheid van de textielproductie.
In de chemische en farmaceutische sectoren bieden de kleppen pneumatische isolatie binnen procesregelingsvloeistofcircuits. Het is belangrijk om de compatibiliteit van het medium te verifiëren bij gebruik van deze kleppen in dergelijke omgevingen om een veilige en effectieve werking te garanderen.
Elektronica- en halfgeleiderindustrieën gebruiken de VCB22 magneetventielen voor nauwkeurige pneumatische besturing in cleanroomapparatuur, PCB-assemblage en inspectiesystemen. Dit ondersteunt hoge normen van reinheid en nauwkeurigheid in de productie.
Voor algemene industriële automatisering faciliteren deze kleppen directionele besturing in diverse machines, zoals laad- en lossystemen, transportbanden, liften en draaitafels. Hun integratie helpt bij het stroomlijnen van industriële processen.
De VCB22 serie is ook ontworpen voor NAMUR-toepassingen, waardoor directe montage op pneumatische actuatoren, waaronder cilinders en regelkleppen, volgens NAMUR-normen mogelijk is, wat zorgt voor gestandaardiseerde en vereenvoudigde installatie.
Ten slotte ondersteunen de kleppen in manifoldsystemen gecentraliseerde installatie van meerdere kleppen via sub-bases, wat geïntegreerde en efficiënte leidingconfiguraties in complexe pneumatische opstellingen mogelijk maakt.
Ondersteuning en Services:
Norgren zet zich in voor het leveren van uitzonderlijke technische ondersteuning en diensten voor zijn magneetventielproducten. Ons deskundige team biedt uitgebreide assistentie om optimale prestaties en betrouwbaarheid van uw magneetventielen in diverse toepassingen te garanderen.
Wij bieden gedetailleerde productdocumentatie, inclusief installatiehandleidingen, datasheets en onderhoudshandboeken, om u te helpen uw magneetventielen effectief te begrijpen en te gebruiken. Ons technische ondersteuningsteam staat klaar om te helpen bij productselectie, probleemoplossing en het oplossen van operationele problemen die u kunt tegenkomen.
Bovendien biedt Norgren reparatie- en onderhoudsdiensten om de levensduur van uw magneetventielen te verlengen, wat zorgt voor minimale stilstand en aanhoudende efficiëntie. Wij bieden ook aangepaste oplossingen en advies, afgestemd op uw specifieke industriële vereisten.
Voor verdere technische ondersteuning en serviceaanvragen kunt u de Norgren website raadplegen of contact opnemen met uw lokale Norgren vertegenwoordiger.
Verpakking en Verzending:
Het Norgren magneetventiel wordt zorgvuldig verpakt om maximale bescherming tijdens transport te garanderen. Elke klep is individueel verzegeld in antistatische, vochtbestendige verpakking om schade door omgevingsfactoren te voorkomen. Het product wordt vervolgens in een stevige, gegolfde kartonnen doos geplaatst met geschikte dempingsmaterialen om schokken en trillingen te absorberen.
Voor verzending worden de verpakte magneetventielen behandeld volgens strikte kwaliteitscontroles om de productintegriteit te handhaven. Verzending gebeurt doorgaans via vertrouwde koeriersdiensten met tracking beschikbaar om tijdige en veilige levering te garanderen. Bulkbestellingen worden veilig op pallets geplaatst om beweging en mogelijke schade tijdens transport te minimaliseren.
