Productbeschrijving:

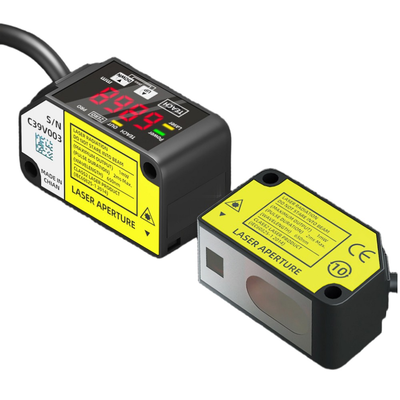

De HG-C serie bestaat uit compacte CMOS laser-afstandssensoren, ontworpen om stabiele en zeer nauwkeurige afstands- en positiegegevens te leveren in industriële automatiseringsapplicaties. Elke sensor bevat een CMOS laseroptisch systeem gecombineerd met een ingebouwde spiegel, wat een slank profiel mogelijk maakt en tegelijkertijd meetprecisie levert die vergelijkbaar is met gespecialiseerde afstandssensoren.

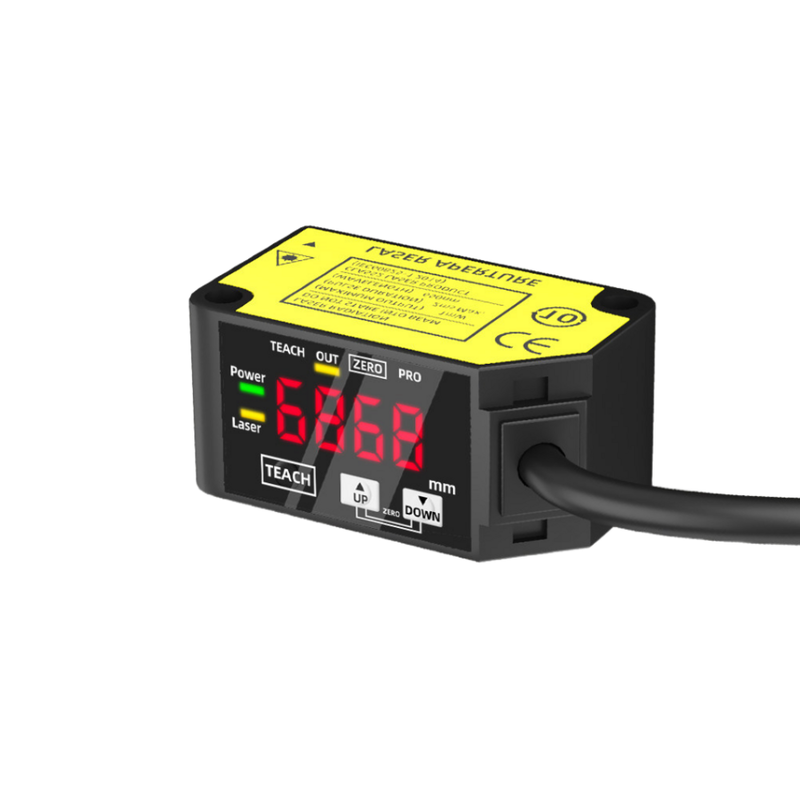

Een belangrijk kenmerk van deze sensoren is het 7-segment digitale display dat gemeten afstanden direct in millimeters weergeeft. Hierdoor kunnen operators metingen eenvoudig verifiëren en drempelwaarden ter plekke instellen zonder dat er externe programmeerapparaten nodig zijn.
De HG-C serie biedt vijf verschillende meetcenterafstanden: 30 mm, 50 mm, 100 mm, 200 mm en 400 mm. De bijbehorende meetbereiken variëren van ±5 mm tot ±200 mm, met een herhaalbaarheid die afhankelijk van het model varieert tussen 10 µm en 800 µm. Voor lineariteit behouden de 30 mm, 50 mm en 100 mm modellen ±0,1% van de volle schaal, terwijl de sensoren met een groter bereik specificaties hebben van ±0,2% of ±0,3% van de volle schaal.
Deze sensoren bieden veelzijdige uitvoeropties, waaronder analoge spanning (0–5 V), analoge stroom (4–20 mA) en NPN of PNP open-collector stuuruitgangen. Gebruikers kunnen de bedrijfsmodus van de stuuruitgang selecteren als Light-ON of Dark-ON, afhankelijk van de toepassingsvereisten.
De HG-C serie sensoren zijn ingebouwd in een compacte behuizing met een IP67-classificatie en zijn robuust tegen omgevingsfactoren zoals stof en waterindringing. Ze werken betrouwbaar binnen temperaturen van -10°C tot +45°C en zijn ontworpen om trillingen en schokken in industriële omgevingen te weerstaan. Aangedreven door een 12–24 V DC voeding, verbruiken deze sensoren een laag stroomverbruik van 40 mA of minder bij 24 V DC. Bovendien kunnen responstijden worden gekozen uit 1,5 ms, 5 ms of 10 ms om aan verschillende toepassingssnelheden te voldoen.
Afhankelijk van het specifieke model zijn de sensoren van de HG-C serie gecertificeerd volgens de CE, UKCA, FDA en UL/c-UL normen, wat naleving van wereldwijde veiligheids- en kwaliteitsvoorschriften garandeert.
Kenmerken:
Het compacte CMOS optische ontwerp is voorzien van een ingebouwde spiegel die de diepte van de sensor aanzienlijk vermindert zonder de hoge nauwkeurigheid die kenmerkend is voor afstandssensoren te compromitteren. Dit innovatieve ontwerp zorgt voor nauwkeurige metingen met behoud van een slank profiel.

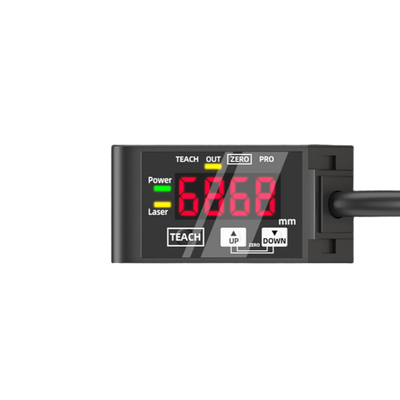

Metingen worden gemakkelijk weergegeven in millimeters op een duidelijk 7-segment digitaal display. Deze directe uitlezing vereenvoudigt het instellen van drempelwaarden en maakt eenvoudige verificatie van gemeten afstanden ter plekke mogelijk.
De sensor ondersteunt meerdere meetbereiken, met centerafstanden beschikbaar op 30, 50, 100, 200 en 400 mm. Deze opties maken meetbereiken mogelijk van ±5 mm tot ±200 mm, geschikt voor een breed scala aan toepassingen.
Hoge herhaalbaarheid is gegarandeerd, met precisie variërend van slechts 10 µm op het HG-C1030 model tot 800 µm op het HG-C1400 model bij het meten van afstanden tussen 200 en 400 mm. Dit zorgt voor consistente en betrouwbare resultaten bij herhaalde metingen.
Voor externe gegevensacquisitie en schaaldoeleinden zijn dubbele analoge uitgangen voorzien. Deze omvatten een 0–5 V spanningsuitgang en een 4–20 mA stroomuitgang, die veelzijdige opties bieden voor integratie met andere systemen.
De responstijd van de sensor is selecteerbaar tussen 1,5 ms, 5 ms en 10 ms. Deze functie stelt gebruikers in staat om te kiezen tussen meetsnelheid en signaalstabiliteit, afhankelijk van hun specifieke vereisten.
De stuuruitgang is beschikbaar in NPN of PNP configuraties, gebruikmakend van een open-collector transistoruitgang. Het ondersteunt selecteerbare Light-ON of Dark-ON bedrijfsmodi en is uitgerust met kortsluitingsbeveiliging om de betrouwbaarheid te vergroten.
De sensor is IP67-geclassificeerd, wat aangeeft dat hij volledig stofdicht is en bestand tegen waterindringing. Deze robuuste bescherming maakt hem geschikt voor gebruik in zware en veeleisende industriële omgevingen.
Hij wordt geleverd met een breed scala aan certificeringen, waaronder CE (conform EMC en RoHS), UKCA, FDA laser notice compliance, evenals UL en c-UL erkenningen, wat naleving van internationale normen garandeert.
Ondanks zijn geavanceerde functies behoudt de sensor een laag stroomverbruik, met een verbruik van 40 mA of minder bij 24 V DC en 65 mA of minder bij 12 V DC, wat energie-efficiëntie bevordert.
Technische Parameters:
| Analoge Uitgang |
0–5 V Spanning / 4–20 mA Stroom |
| Stuuruitgang |
NPN Open-collector (PNP Versies Beschikbaar), compatibel met motorcontactor, SIRIUS contactor en 3-polige contactor |
| Voedingsspanning |
12–24 V DC ±10% |
| Meetbereik |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Herhaalbaarheid |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Responstijd |
1,5 / 5 / 10 ms Selecteerbaar |
| Beschermingsklasse |
IP67 |
| Meetcenterafstand |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
Toepassingen:
Positie- en Aanwezigheidsdetectie
Deze toepassing omvat het verifiëren van de levering en nauwkeurige positionering van werkstukken op zowel transferrobots als assemblagestations. Het waarborgen van de juiste plaatsing is cruciaal voor efficiënte automatisering en workflow.
Stackhoogte- en Aantalsverificatie
Dit proces meet de hoogte van gestapelde items of bevestigt het aantal lagen in materiaalbehandelingsscenario's. Nauwkeurige laagtelling helpt bij het handhaven van voorraadbeheer en productieconsistentie.
Dikte- en Dimensie-inspectie
Inline meettechnieken worden gebruikt om onderdelen, platen en diverse componenten tijdens de productie te inspecteren. Deze inspecties garanderen dat producten voldoen aan gespecificeerde dimensionale toleranties en kwaliteitsnormen.
Verplaatsingsmonitoring
Real-time monitoring van verplaatsing levert essentiële feedback voor de werking van positioneertafels, persen en vormapparatuur. Deze feedback helpt bij het handhaven van precisie gedurende het productieproces.
Kwaliteitscontrole
Kwaliteitsborging wordt ondersteund door go/no-go inspecties die gebruikmaken van drempelwaarden afgeleid van digitale afstandsmetingen. Deze methode zorgt ervoor dat componenten voldoen aan vooraf gedefinieerde criteria voordat ze verder gaan.
Robotgeleiding
Analoge afstandsfeedback wordt geleverd aan robotsystemen ter ondersteuning van pick-and-place taken en geautomatiseerde materiaalbehandeling. Deze geleiding verbetert de nauwkeurigheid en efficiëntie van robotoperaties.
