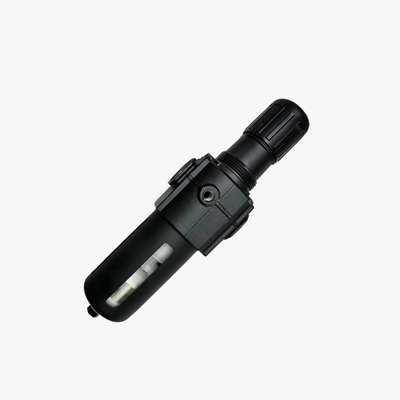

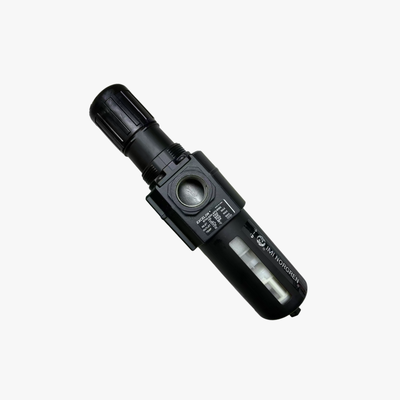

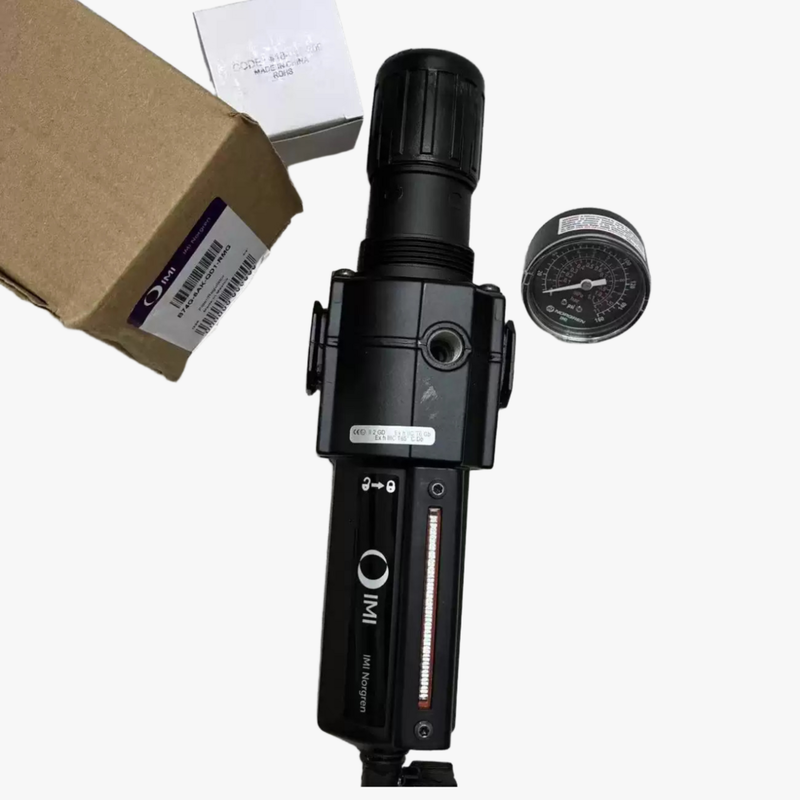

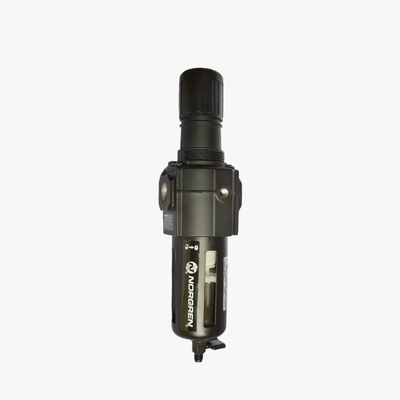

NORGREN B74G‐4AK‐QD3‐RMN B74G‐4GK‐QD3‐NMN Pneumatische gecombineerde filterregulator zichtbaar op vloeistofniveau Hoog-efficiënt vocht-deeltjes scheiding

Productbeschrijving:

De Norgren B74G-serie vertegenwoordigt een lijn van hoogwaardige filterregelaars, ontworpen als onderdeel van het modulaire luchtvoorbereidingssysteem Excelon. Deze geïntegreerde apparaten combineren zowel filtratie- als drukregelingsfuncties in één compacte behuizing. Ze verwijderen effectief water en vaste deeltjes uit persluchtleidingen, terwijl ze zorgen voor een consistente en nauwkeurige druk downstream.

Ontworpen voor flexibiliteit, maakt het Excelon-systeem het mogelijk om de B74G-serie units zowel in-line als modulair naast andere Excelon-producten te installeren. Door gebruik te maken van Quickclamp-verbindingen ondersteunt het ontwerp eenvoudige systeemuitbreiding en vereenvoudigt het onderhoudsprocedures, wat de algehele operationele efficiëntie verbetert.

De B74G-serie wordt aangeboden met G1/2 en G3/4 poortmaten, in staat om debieten tot 100 dm³/s (212 SCFM) te leveren. Een gebalanceerd klepontwerp minimaliseert de impact van fluctuaties in de inlaatdruk op de uitlaatdruk, wat zorgt voor stabiele en betrouwbare regeling. Deze units zijn uitgerust met gesinterde polypropyleen filterelementen verkrijgbaar in 5 µm of 40 µm ratings, en bieden configuraties voor handmatige of automatische drainage, wat aanpasbaarheid biedt voor een breed scala aan industriële behoeften.

Extra functies zijn onder meer een drukknop voor aanpassing met vergrendeling die wordt beschermd door een sabotagebestendige afdekking, evenals een bajonetsluiting voor snelle verwijdering van de kom die eenvoudig onderhoud mogelijk maakt. Volledige doorstroommeterpoorten maken drukmonitoring mogelijk zonder de luchtstroom te beperken. De constructie omvat transparante polycarbonaat kommen met metalen beschermers naast aluminiumlegering kommen, wat robuuste duurzaamheid biedt voor veeleisende omgevingen. Vloeistofniveau-indicatorlenzen zijn ook geïntegreerd om eenvoudige en effectieve condensaatmonitoring mogelijk te maken.

Kenmerken:

Dit apparaat combineert deeltjesfiltratie en drukregeling in één compacte unit, waardoor waardevolle installatieruimte effectief wordt bespaard.

Het Excelon Modulaire Systeem maakt zowel in-line als modulaire installatie met andere Excelon luchtvoorbereidingsproducten mogelijk. Het maakt gebruik van Quickclamp-verbindingen voor eenvoudige en veilige montage.

Twee filtratiegraden zijn beschikbaar, met gesinterde polypropyleen filterelementen van 5 µm of 40 µm, wat zorgt voor efficiënte verwijdering van verontreinigingen uit de luchttoevoer.

Gebruikers kunnen kiezen tussen handmatige of automatische drainageconfiguraties, wat handige opties biedt voor condensaatafvoer op basis van toepassingsvereisten.

De drukknop voor aanpassing met vergrendeling vergrendelt de drukinstelling veilig wanneer deze wordt ingedrukt, en een optionele sabotagebestendige afdekking is beschikbaar voor extra beveiliging.

Het ontlastende ontwerp maakt het mogelijk om de downstream druk te verlagen, zelfs wanneer het systeem is afgesloten, wat de operationele veiligheid en flexibiliteit verbetert.

Bovendien minimaliseert het gebalanceerde klepontwerp de impact van fluctuaties in de inlaatdruk op de uitlaatdruk, wat zorgt voor stabiele en consistente regeling.

Volledige doorstroommeterpoorten (1/8" ISO Rc) maken drukmonitoring mogelijk zonder de luchtstroom door het systeem te beperken.

De bajonetsluiting voor snelle verwijdering van de kom maakt snelle verwijdering van de kom mogelijk voor elementvervanging en onderhoud, allemaal zonder gereedschap.

Deze unit ondersteunt een hoge stroomcapaciteit tot 100 dm³/s (212 SCFM), waardoor het geschikt is voor veeleisende pneumatische toepassingen.

De uitlaatdruk kan worden aangepast binnen een breed bereik van 0,3 tot 10 bar, terwijl de maximale inlaatdruk tot 17 bar reikt in versies met metalen kom.

De polycarbonaat kom heeft een transparant ontwerp dat 360° zicht biedt op het condensaatniveau en wordt beschermd door een metalen beschermer om bestand te zijn tegen zware omstandigheden.

Alternatief is een kom van aluminiumlegering verkrijgbaar, die duurzaamheid biedt samen met een prismatische vloeistofniveau-indicatorlens.

Beide komtypen werken effectief binnen een temperatuurbereik van -34°C tot +80°C.

Technische Parameters:

Toepassingen:

Maatwerk:

Onze Norgren Pneumatische Filterregelaar Smeermiddel, model B74G-4GK-AP3-RMN, biedt aanpasbare oplossingen om aan uw specifieke eisen te voldoen. Als een betrouwbare luchtdrukregelaar is dit product ontworpen voor efficiënte luchtbronbehandeling en is het CE-gecertificeerd om kwaliteit en veiligheid te garanderen.

Vervaardigd in CHINA met een robuust aluminiumlegering lichaamsmateriaal, ondersteunt de unit drukbereiken van 0,3 tot 10 Bar en is verkrijgbaar in poortmaten G1/2 en G3/4. De serie B74G is compatibel met elastomeren zoals chlooropreenrubber (CR) en nitrilrubber (NBR) om optimale prestaties te leveren in diverse industriële omgevingen.

Wij bieden flexibele verpakkingsopties, waaronder kartonnen verpakking of aangepaste verpakking volgens de eisen van de klant. Met een leveringscapaciteit van 5000 stuks per maand zorgen we voor tijdige levering binnen 1-7 werkdagen na betalingsbevestiging.

Onze betalingsvoorwaarden zijn handig en omvatten T/T, Western Union en Paypal, wat soepele transacties mogelijk maakt. De minimale bestelhoeveelheid is 1 eenheid en de prijsstelling is onderhandelbaar om het beste aan uw budget te voldoen.

Of u nu op zoek bent naar een luchtdrukregelaar of een alternatief voor een FESTO luchtbronbehandelingseenheid, onze Norgren B74G-serie biedt uitzonderlijke kwaliteit en aanpassingsmogelijkheden om uw pneumatische systemen te verbeteren.

Ondersteuning en Services:

Onze Pneumatische Filterregelaar Smeermiddel (FRL) units zijn ontworpen om optimale prestaties en een lange levensduur van uw pneumatische systemen te garanderen door een schone, gereguleerde en gesmeerde luchtstroom te leveren. Voor technische ondersteuning verwijzen wij u naar de producthandleiding, die gedetailleerde installatie-, bedienings- en onderhoudsinstructies bevat.

Zorg bij het installeren van de FRL-unit ervoor dat deze verticaal wordt gemonteerd met de luchtstroomrichting die overeenkomt met de pijl op het lichaam. Controleer en drain de filterkom regelmatig om opgehoopt vocht en verontreinigingen te verwijderen. Stel de regelaar in op het gewenste drukniveau zoals gespecificeerd voor uw toepassing.

De instellingen van het smeermiddel moeten worden aangepast om adequate smering te bieden aan downstream pneumatische componenten zonder overmatig olieverbruik te veroorzaken. Gebruik alleen aanbevolen smeermiddelen die compatibel zijn met het systeem.

Inspecteer voor onderhoud het filterelement en vervang het indien verstopt of beschadigd. Reinig de kom en de afdichtingen periodiek om optimale prestaties te behouden. Zorg ervoor dat alle verbindingen stevig zijn om luchtlekken te voorkomen.

Als u problemen ondervindt of verdere hulp nodig heeft, raadpleeg dan de probleemoplossingssectie in de handleiding of bezoek onze online ondersteuningsbronnen voor FAQ's, instructievideo's en technische documentatie.

Wij streven ernaar betrouwbare ondersteuning te bieden om de efficiëntie en duurzaamheid van uw pneumatische systemen met onze Filterregelaar Smeermiddel producten te maximaliseren.
