Productbeschrijving:

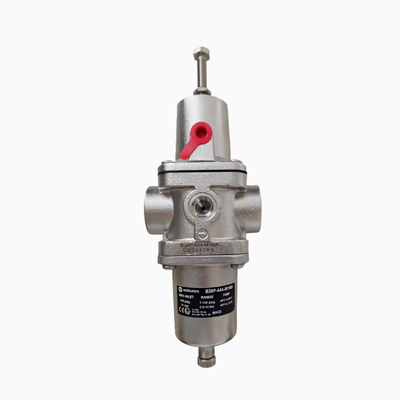

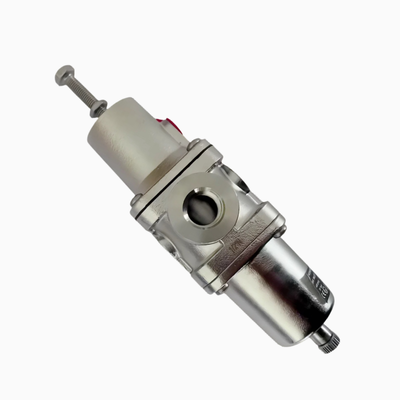

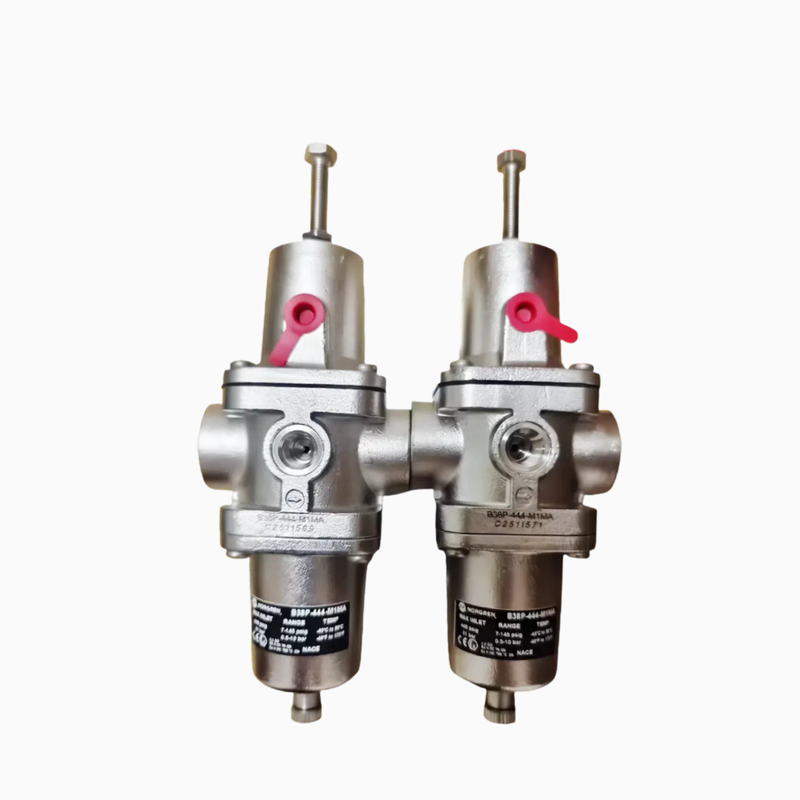

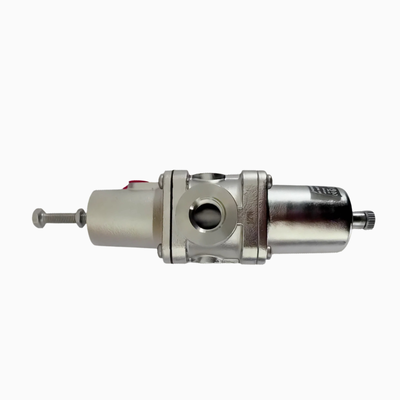

De Norgren B38P-serie is een reeks roestvrijstalen filterregelaars met hoog debiet, ontworpen voor gebruik in corrosieve omgevingen, waarbij filtratie en nauwkeurige drukregeling worden gecombineerd in één enkele geïntegreerde eenheid. Deze filterregelaars zijn speciaal ontworpen voor toepassingen waarbij standaardmaterialen niet geschikt zijn, waaronder maritieme omgevingen, olie- en gasproductie, chemische en voedselverwerking en medische analyseapparatuur. De metalen onderdelen voldoen aan de NACE-norm MR-01-75, de erkende olieveldaanbeveling voor weerstand tegen spanningsscheuren door sulfide, gebruikelijk in putmonden en andere corrosieve omgevingen.
De B38P-serie beschikt over een316 roestvrijstalen behuizing, kom, motorkap en stelschroefen biedt uitstekende weerstand tegen zoutnevel, zuren, logen en petrochemische corrosie. De filterregelaar werkt met een maximale inlaatdruk van31 bar (449 psi)voor handmatige afvoerversies en17 bar (246 psi)voor automatische afvoerversies, met een uitlaatdrukbereik van0,5 tot 10 barof0,5 tot 7 barafhankelijk van het geselecteerde model. De geïntegreerde5 µm, 25 µm of 40 µmHet filterelement verwijdert vaste deeltjes en condensaat uit de persluchttoevoer, beschermt stroomafwaartse apparatuur en zorgt voor een betrouwbare werking.
Kenmerken van het B38P-244-B1MA-model1/4"-poortenmet een stroomsnelheid van40 dm³/s, terwijl de B38P-344-B1MA-functies3/8"-poortenmet hetzelfde debiet. Beide modellen zijn inclusiefhandmatige afvoerEnverlichtendontwerp, met eenmontagemoer voor paneelvoor gemakkelijke installatie. DeFKM (FPM) of NBR-elastomeeropties maken bedrijfstemperatuurbereiken mogelijk van-20°C tot +80°C(FKM) of-40°C tot +80°C(NBR), waardoor deze units geschikt zijn voor veeleisende industriële en offshore omgevingen.
De filterregelaar is ook verkrijgbaar metATEX-certificeringvoor gebruik in gevaarlijke omgevingen, en het ontwerp voldoet aan bepaalde eisen van de Heavy-Duty-specificaties MIL-S-901C (Marineblauw) voor schokbestendigheid en MIL-STD-167-1 voor mechanische trillingen van apparatuur aan boord.
Functies:
-
316 roestvrijstalen constructie– Lichaam, kom, motorkap, filterelement en stelschroef zijn allemaal gemaakt van 316 roestvrij staal voor maximale corrosieweerstand in agressieve omgevingen
-
NACE MR-01-75-compatibel– Metalen onderdelen voldoen aan de NACE-norm voor weerstand tegen spanningsscheuren door sulfide in putmonden en andere corrosieve olieveldomgevingen
-
Geïntegreerde filtratie en regeling– Combineert een hoogefficiënt filterelement met een precisiedrukregelaar in één compacte unit, waardoor installatieruimte wordt bespaard
-
Hoge stroomcapaciteit– Levert 40 dm³/s voor 1/4" en 3/8" poortgroottes, met grotere poortgroottes beschikbaar voor hogere stroomvereisten tot 100 dm³/s
-
Drie filtratiekwaliteiten– Verkrijgbaar met filterelementen van 5 µm, 25 µm of 40 µm om aan verschillende luchtkwaliteitseisen te voldoen
-
Verlichtend ontwerp– Maakt stroomafwaartse drukverlaging mogelijk wanneer het systeem doodloopt, waardoor een veilige en gecontroleerde drukontlasting ontstaat
-
Handmatig aftappen– Korte bak met handmatige afvoer voor eenvoudige condensafvoer
-
Paneelmontagemoer meegeleverd– Vergemakkelijkt veilige paneelmontage voor gemakkelijke toegang tot installatie en onderhoud
-
Maximale inlaatdruk– 31 bar (449 psi) voor versies met handmatige afvoer; 17 bar (246 psi) voor versies met automatische afvoer
-
Uitlaatdrukbereik– 0,5 tot 10 bar (7 tot 145 psi) of 0,5 tot 7 bar (7 tot 101 psi), afhankelijk van het model
-
Groot temperatuurbereik– -20°C tot +80°C met FKM-afdichtingen; -40°C tot +80°C met NBR-afdichtingen
-
ATEX-gecertificeerde opties– Beschikbaar voor toepassingen in explosiegevaarlijke omgevingen die explosiebeveiliging vereisen
-
Naleving van specificaties voor zwaar gebruik– Voldoet aan bepaalde vereisten van de MIL-S-901C (Marine) schoktest en MIL-STD-167-1 voor trillingen van apparatuur aan boord
Technische parameters:
| Afvoertypen |
Handmatig |
|
Elastomeren
|
FKM (FPM) of NBR
|
| Poortgroottes |
G1/4, G3/8 |
| Druk |
0,5–10 Bar |
| Serie |
B38P |
| Lichaamsmateriaal |
316 roestvrij staal |
Toepassingen:
-
Maritiem en offshore– Corrosiebestendige luchtvoorbereiding voor schepen, offshore-platforms en maritieme omgevingen
-
Olie- en gasproductie– NACE-conforme filtratie en regeling voor putmond- en petrochemische toepassingen
-
Chemische verwerking– Betrouwbare luchttoevoer voor instrumentatie en pneumatische besturingen in corrosieve chemische omgevingen
-
Voedsel- en drankverwerking– Schone, gereguleerde lucht voor verpakkings- en verwerkingsapparatuur (met passende filtratie)
-
Medische analyseapparatuur– Precisieluchtregeling voor analytische en diagnostische instrumenten
-
Precisievloeistofcontrole– Zeer nauwkeurige drukregeling voor gevoelige pneumatische systemen
-
Algemene industriële automatisering– Luchtbehandeling voor corrosieve omgevingen waarbij standaard messing- of aluminiumunits niet geschikt zijn
Maatwerk:
Norgren biedt uitgebreide productaanpassingsdiensten voor de pneumatische filterregelaarsmeerinrichting, modelnummer B74G-4GK-AP3-RMN. Dit product, vervaardigd in CHINA en CE-gecertificeerd, is ontworpen om met hoge kwaliteit en betrouwbaarheid aan diverse industriële behoeften te voldoen.
Als onderdeel van de B74G-serie is het behuizingsmateriaal gemaakt van een duurzame aluminiumlegering, wat langdurige prestaties garandeert. Klanten kunnen kiezen uit poortformaten G1/2 en G3/4 om aan verschillende systeemvereisten te voldoen. De gebruikte elastomeren omvatten chloropreenrubber (CR) en nitrilrubber (NBR), wat een uitstekende afdichting en compatibiliteit met verschillende media oplevert.
Afvoertypen zijn aanpasbaar, met opties voor handmatige of automatische afvoer om aan specifieke operationele voorkeuren te voldoen. De verpakking is flexibel en wordt geleverd in dozen of volgens de eisen van de klant om de productveiligheid en het gemak tijdens verzending te garanderen.
Met een leveringscapaciteit van 5000 stuks per maand garandeert Norgren een snelle levering binnen 1-7 werkdagen na betaling. Betalingsvoorwaarden zijn bespreekbaar en omvatten T/T, Western Union en Paypal voor het gemak van de klant. De minimale bestelhoeveelheid is 1 eenheid en over de prijs kan worden onderhandeld om tegemoet te komen aan verschillende budgetbehoeften.
Dit product is ideaal voor toepassingen waarbij FESTO oliemistfiltersystemen en FESTO luchtbronbehandelingsunits betrokken zijn, en biedt betrouwbare filtratie, regeling en smering om de efficiëntie en levensduur van het pneumatische systeem te verbeteren.
Ondersteuning en diensten:
Onze Pneumatic Filter Regulator Lubricator (FRL)-units zijn ontworpen om de optimale prestaties en levensduur van uw pneumatische systemen te garanderen door een schone, gereguleerde en gesmeerde luchtstroom te bieden. Om het maximale rendement te behouden, zijn regelmatig onderhoud en een juiste installatie essentieel.
Voor technische ondersteuning verwijzen wij u naar de producthandleiding voor gedetailleerde instructies over installatie, bediening en probleemoplossing. Zorg ervoor dat de FRL in de juiste richting wordt geïnstalleerd en dat alle aansluitingen goed vastzitten om luchtlekken te voorkomen.
Periodiek onderhoud omvat onder meer het afvoeren van opgehoopt water en verontreinigingen uit de filterkom, het controleren en aanpassen van de drukinstellingen van de regelaar, en het bijvullen van het smeerapparaat met de juiste pneumatische olie. Gebruik alleen door de fabrikant aanbevolen smeermiddelen om schade aan interne componenten te voorkomen.
Als u problemen ondervindt zoals onregelmatige druk, luchtlekkage of smering, inspecteer dan het apparaat op verstopte filters, versleten afdichtingen of beschadigde onderdelen. Vervangende onderdelen moeten originele onderdelen zijn die door de fabrikant worden geleverd om de productintegriteit te behouden.
Voor verdere hulp, technische documentatie of serviceverzoeken kunt u contact opnemen met uw erkende distributeur of servicecentrum. Ons ondersteuningsteam streeft ernaar tijdige en effectieve oplossingen te bieden om ervoor te zorgen dat uw pneumatische systemen soepel en betrouwbaar werken.
