Productbeschrijving:

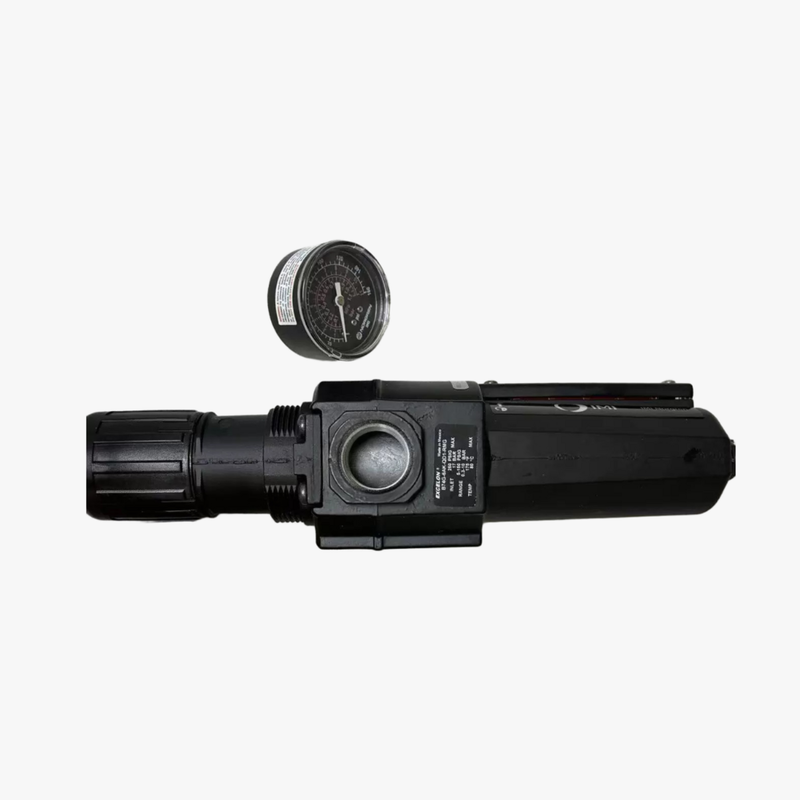

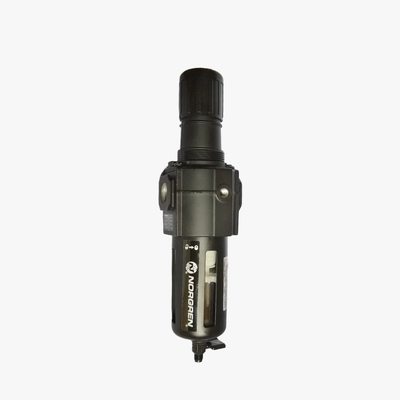

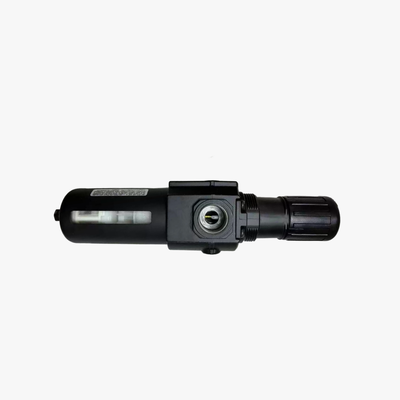

De Norgren B74G-serie vertegenwoordigt een lijn hoogwaardige filterregelaars, die deel uitmaken van het Excelon modulaire luchtbehandelingssysteem. Deze units integreren zowel filtratie als drukregeling in één compacte behuizing. Ze verwijderen effectief water en vaste deeltjes uit persluchtleidingen en zorgen tegelijkertijd voor een nauwkeurige controle van de stroomafwaartse druk.
Het Excelon-systeem is ontworpen met veelzijdigheid in het achterhoofd en maakt zowel inline-installatie als modulaire opstelling naast andere Excelon-componenten mogelijk. Dit ontwerp maakt gebruik van Quickclamp-verbindingen en maakt eenvoudige uitbreiding en eenvoudig onderhoud van het systeem mogelijk.
De B74G-serie wordt aangeboden met G1/2- en G3/4-poortformaten en levert stroomsnelheden tot 100 dm³/s (212 SCFM). Het uitgebalanceerde klepontwerp vermindert de impact van schommelingen in de inlaatdruk op de uitlaatdruk aanzienlijk, waardoor een stabiele en betrouwbare regeling ontstaat. Bovendien worden de units geleverd met opties voor 5 µm of 40 µm gesinterde polypropyleen filterelementen, evenals keuzes tussen handmatige en automatische afvoerconfiguraties. Deze flexibiliteit maakt ze geschikt voor een breed scala aan industriële toepassingen.
De belangrijkste kenmerken zijn onder meer een push-to-lock-instelknop die is uitgerust met een manipulatiebestendige afdekking om ongeoorloofde wijzigingen te voorkomen. Het onderhoud wordt vereenvoudigd door een bajonetkom met snelsluiting, waardoor deze gemakkelijk toegankelijk is. De units hebben ook volledige stroommeterpoorten, waardoor drukbewaking mogelijk is zonder de luchtstroom te belemmeren.
Voor duurzaamheid in veeleisende omgevingen zijn de filterregelaars verkrijgbaar met transparante polycarbonaat schalen beschermd door metalen beschermkappen, of met stevige schalen van aluminiumlegering. Beide opties zijn voorzien van vloeistofniveau-indicatorlenzen om de condensaatniveaus eenvoudig te kunnen monitoren.
Functies:
Geïntegreerd filter en regelaar
Dit product combineert deeltjesfiltratie en drukregeling in één enkele, compacte eenheid, waardoor waardevolle installatieruimte effectief wordt bespaard. Het geïntegreerde ontwerp vereenvoudigt de installatie zonder dat dit ten koste gaat van de prestaties.
Excelon modulair systeem
Het beschikt over het Excelon Modular System en ondersteunt zowel in-line als modulaire installatie met andere Excelon luchtbehandelingsapparaten door gebruik te maken van Quickclamp-verbindingen, wat de flexibiliteit en het montagegemak vergroot.
Filteropties
Er zijn twee filterkwaliteiten beschikbaar om aan verschillende behoeften te voldoen: 5 µm en 40 µm gesinterde polypropyleen filterelementen. Deze filters zorgen voor een efficiënte verwijdering van verontreinigingen om stroomafwaartse apparatuur te beschermen.
Afwateringsconfiguraties
Gebruikers kunnen kiezen tussen handmatige en automatische afvoeropties, waardoor condensaat gemakkelijk en effectief kan worden verwijderd, afhankelijk van de toepassingsvereisten.
Aanpassing en drukregeling
De push-to-lock-verstelknop vergrendelt de drukinstelling wanneer deze wordt ingedrukt, waardoor onbedoelde wijzigingen worden voorkomen. Bovendien is er een fraudebestendige hoes verkrijgbaar voor extra veiligheid.
Het ontlastende ontwerp maakt reductie van de stroomafwaartse druk mogelijk wanneer het systeem in stilstand is, terwijl het gebalanceerde klepontwerp zorgt voor een stabiele regeling door de invloed van inlaatdrukschommelingen op de uitlaatdruk te minimaliseren.
Stroom- en bewakingsfuncties
Uitgerust met 1/8" ISO Rc-meterpoorten met volledige doorstroming, kan drukmonitoring worden uitgevoerd zonder de luchtstroom te beperken. De bajonetkom met snelsluiting maakt snelle verwijdering van de kom mogelijk voor vervanging en onderhoud van elementen zonder dat gereedschap nodig is.
Met een hoge stroomcapaciteit tot 100 dm³/s (212 SCFM), is deze unit geschikt voor veeleisende pneumatische toepassingen en ondersteunt hij een breed aanpassingsbereik van de uitlaatdruk van 0,3 tot 10 bar.
Duurzaamheid en bedrijfsomstandigheden
Het product kan een maximale inlaatdruk aan van maximaal 17 bar voor versies met metalen kom. Het biedt twee komopties: een transparante kom van polycarbonaat met een metalen bescherming die 360° zicht op de condensaatniveaus mogelijk maakt, ideaal voor zware omgevingen; en een duurzame kom van aluminiumlegering met een prismatische vloeistofniveau-indicatorlens.
Beide typen kommen werken effectief binnen een temperatuurbereik van -34°C tot +80°C, waardoor betrouwbare prestaties onder uiteenlopende omstandigheden worden gegarandeerd.
Technische parameters:
| Serie |
B74G |
| Druk |
0,3–10 bar |
| Lichaamsmateriaal |
Aluminiumlegering |
| Poortgroottes |
G1/2, G3/4 |
| Afvoertypen |
Handmatig, automatisch |
| Elastomeren |
Chloropreenrubber (CR), Nitrilrubber (NBR) |
Toepassingen:
Industriële automatisering
Het bieden van een schone en gereguleerde luchttoevoer is essentieel voor de optimale werking van pneumatische actuatoren, kleppen en cilinders in industriële automatiseringssystemen. Het garanderen van de luchtkwaliteit en drukconsistentie verbetert de prestaties en verlengt de levensduur van deze componenten.
Verpakkingsmachines
In verpakkings- en vulapparatuur zijn bescherming en nauwkeurige drukcontrole van cruciaal belang voor pneumatische componenten. Dit zorgt voor een betrouwbare werking en helpt de integriteit van verpakkingsprocessen te behouden.
Materiaalbehandeling
Luchtvoorbereiding speelt een belangrijke rol bij materiaaltransporttoepassingen, waaronder transportbanden, pick-and-place-units en diverse handlingsystemen. Goed gefilterde en gereguleerde lucht verbetert de efficiëntie en vermindert stilstand veroorzaakt door pneumatische storingen.
Persluchtdistributie
Het implementeren van filtratie en regeling op het gebruikspunt is van cruciaal belang voor gereedschappen en apparatuur die afhankelijk zijn van de distributie van perslucht. Deze aanpak helpt de betrouwbaarheid en prestaties van de apparatuur te behouden door vervuiling en drukschommelingen te minimaliseren.
Algemene pneumatische systemen
Voor productiefaciliteiten is het verwijderen van verontreinigingen en het controleren van de druk binnen algemene pneumatische systemen absoluut noodzakelijk. Deze maatregelen zorgen voor een soepele werking van verschillende productieprocessen en handhaven de algehele systeemgezondheid.
Textielmachines
Bij de textielproductie ondersteunen luchtfiltratie en drukregeling pneumatische bedieningselementen, wat bijdraagt aan consistente en efficiënte productieresultaten. Het handhaven van schone lucht helpt slijtage van apparatuur en productdefecten te voorkomen.
Automobielproductie
De automobielproductie profiteert van een goed voorbereide luchttoevoer in lakwerkplaatsen, assemblagelijnen en testapparatuur. Schone en gereguleerde lucht is de sleutel tot een hoogwaardige afwerking en betrouwbare montage.
Precisievloeistofcontrole
Voor gevoelige instrumenten en apparatuur op het gebied van nauwkeurige vloeistofregeling is de toevoer van schone en gereguleerde lucht van cruciaal belang. Het zorgt voor een nauwkeurige werking en beschermt kwetsbare componenten tegen schade als gevolg van verontreinigingen of drukvariaties.
Maatwerk:
Onze pneumatische filterregelaarsmeerunit, model B74G-4GK-AP3-RMN van het vertrouwde merk Norgren, biedt aanpasbare oplossingen om aan uw specifieke behoeften op het gebied van pneumatische luchtreinigers te voldoen. Dit product, vervaardigd in China en CE-gecertificeerd, garandeert hoge kwaliteit en betrouwbaarheid voor uw drukreducerende luchtbronprocessortoepassingen.
We bieden flexibele aanpassingsmogelijkheden, waaronder afvoertypes (handmatig of automatisch) en poortafmetingen (G1/2, G3/4) om perfect aan uw systeemvereisten te voldoen. Bovendien kunt u kiezen uit elastomeermaterialen zoals chloropreenrubber (CR) of nitrilrubber (NBR) om de prestaties en duurzaamheid te optimaliseren.
De B74G-serie werkt efficiënt binnen een drukbereik van 0,3–10 bar, waardoor deze ideaal is voor verschillende opstellingen van pneumatische luchtreinigers en drukreducerende luchtbronprocessors. Onze minimale bestelhoeveelheid is 1 eenheid, waarbij prijzen beschikbaar zijn na onderhandeling, waardoor toegankelijkheid voor zowel kleine als grote gebruikers wordt gegarandeerd.
De verpakking wordt met zorg behandeld, met behulp van dozen of op maat gemaakte verpakkingen volgens de eisen van de klant. Wij garanderen een snelle levering binnen 1-7 werkdagen na bevestiging van de betaling. De betalingsvoorwaarden zijn flexibel en accepteren voor uw gemak T/T, Western Union en Paypal.
Met een leveringscapaciteit van 5000 stuks per maand zijn wij uitgerust om uw voortdurende behoefte aan efficiënte en betrouwbare drukreducerende luchtbronprocessors te ondersteunen. Vertrouw op Norgren's pneumatische filterregelaarsmeerapparaat om uw pneumatische systemen te verbeteren met op maat gemaakte maatwerkdiensten.
Ondersteuning en diensten:
Onze Pneumatic Filter Regulator Lubricator (FRL)-units zijn ontworpen om optimale prestaties en een lange levensduur van uw pneumatische systemen te garanderen door te zorgen voor een schone, gereguleerde en gesmeerde luchttoevoer. Om het hoogste niveau van efficiëntie te behouden, zijn regelmatig onderhoud en een juiste bediening essentieel.
Voor technische ondersteuning verwijzen wij u naar de gebruikershandleiding die bij het product is geleverd. Deze bevat gedetailleerde installatie-instructies, probleemoplossingsgidsen en onderhoudsprocedures. Zorg ervoor dat de filterelementen regelmatig worden gereinigd of vervangen om verstopping te voorkomen en de kwaliteit van de luchtstroom te behouden.
De regelaar moet worden afgesteld op basis van de specifieke drukvereisten van uw toepassing, en het smeerapparaat moet worden gevuld met de aanbevolen pneumatische olie om een goede smering van de stroomafwaartse componenten te garanderen. Vermijd het gebruik van onverenigbare oliën of smeermiddelen, aangezien dit het apparaat of de aangesloten apparatuur kan beschadigen.
Als u problemen ondervindt zoals drukschommelingen, luchtlekkage of onvoldoende smering, raadpleeg dan het gedeelte over probleemoplossing of neem contact op met ons technische ondersteuningsteam voor verdere hulp. Regelmatige inspectie en naleving van de aanbevolen bedrijfsparameters helpen de levensduur en prestaties van uw FRL-unit te maximaliseren.
Wij bieden ook reparatie- en vervangingsdiensten aan voor defecte onderdelen onder de garantievoorwaarden. Voor een optimale service verzoeken wij u het modelnummer van het product en de details van het probleem op te geven wanneer u om hulp vraagt.
