Productbeschrijving:

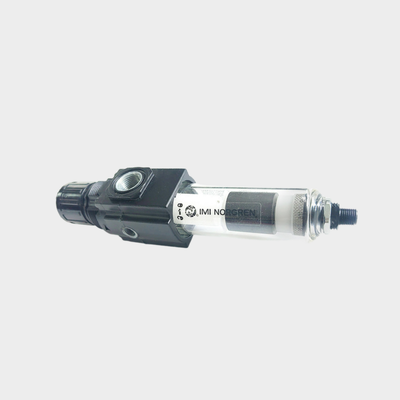

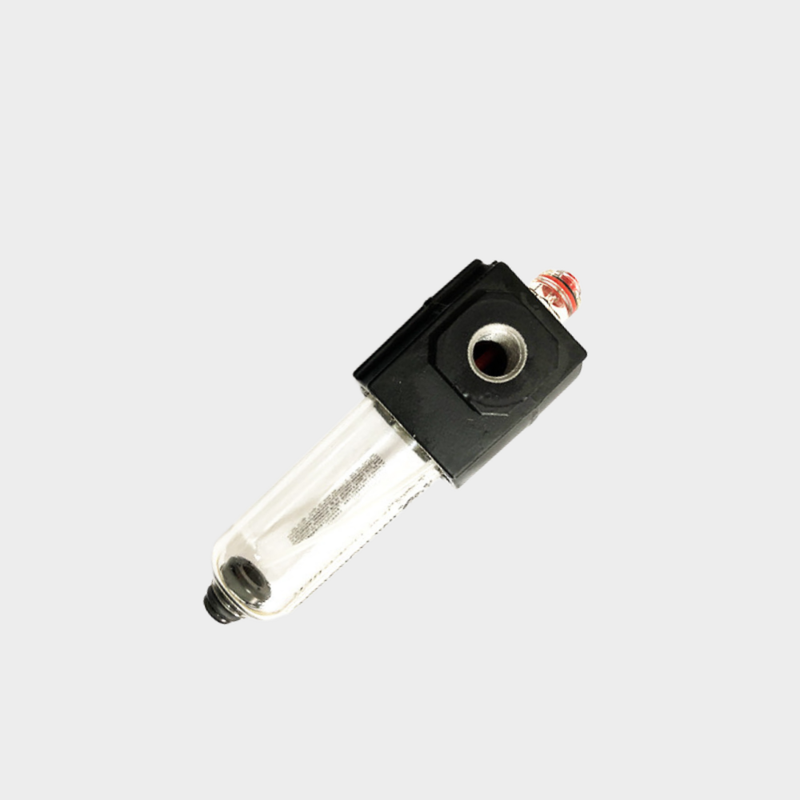

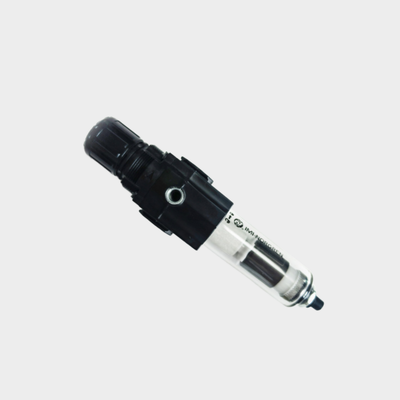

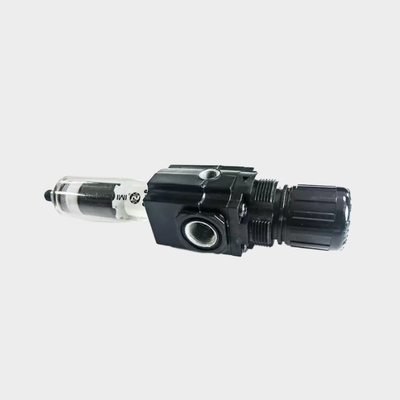

De Norgren B72G- en B73G-series vertegenwoordigen hoogwaardige filterregulatoren binnen het modulaire Excelon-luchtvoorbereidingssysteem.Deze geïntegreerde apparaten combineren zowel filtratie- als drukregulerende functies in éénDeze systemen verwijderen water en vaste verontreinigende stoffen uit de persluchtleidingen en zorgen voor een nauwkeurige controle van de druk stroomafwaarts.
Het Excelon-systeem is ontworpen met veelzijdigheid in het achterhoofd en ondersteunt zowel in-line als modulaire installaties.Het gebruik van Quickclamp verbindingen maakt het mogelijk deze eenheden gemakkelijk te verbinden met andere Excelon componenten, waardoor een eenvoudige uitbreiding van het systeem en vereenvoudigde onderhoudsprocedures worden vergemakkelijkt.
De B72G-serie is uitgerust met G1/4 en G3/8 poorten en biedt een doorstroming van 38 dm3/s (80 SCFM).en G1/2, naast een hogere doorstroming van 50 dm3/s (106 SCFM). Beide series bevatten een gebalanceerd ventielontwerp dat de invloed van inlaatdrukschommelingen op de uitlaatdruk tot een minimum beperkt,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure..
Deze filterregulatoren zijn verkrijgbaar met gesinterde polypropyleenfilterelementen met een nominale grootte van 5 μm of 40 μm en zijn voorzien van handmatige of automatische afvoeropties.Deze reeks configuraties zorgt voor aanpassingsvermogen om aan diverse industriële vereisten te voldoen.
Bijkomende kenmerken zijn een druk-op-slot-instelknop beveiligd door een manipulatiebestendige hoes en een snel loslaatbare bajonetkom die onderhoudswerkzaamheden vereenvoudigt.Volledig stroommeterpoorten zijn geïntegreerd om drukbewaking mogelijk te maken zonder de luchtstroom te beperkenDe doorzichtige polycarbonaat kom biedt een helder 360° zicht op de condensatniveaus.terwijl de robuuste zink- en aluminiumcarrosserieconstructies duurzaamheid garanderen, zelfs in veeleisende bedrijfsomgevingen.
Kenmerken:
Geïntegreerd filter en regulator
Deze compacte eenheid combineert deeltjesfiltratie en drukregulatie, waardoor waardevolle installatieruimte wordt bespaard.
Excelon modulair systeem
Het systeem ondersteunt zowel in-line als modulaire installaties naast andere Excelon-luchtvoorbereidingsproducten, met behulp van Quickclamp-verbindingen voor een gemakkelijke installatie.
Filteringsopties
Het apparaat is verkrijgbaar met twee filtratieklassen en kan worden uitgerust met 5 μm of 40 μm gesinterd polypropyleenfilterelementen om verontreinigende stoffen efficiënt te verwijderen.
Drainconfiguratie
Gebruikers kunnen kiezen tussen een handmatige afvoer met 1/4-draaiing of een automatische afvoer, die flexibiliteit biedt op basis van onderhoudsvoorkeuren.
Doorzichtige polycarbonaatbakken
De schalen bieden 360 graden zicht op het condensatniveau, waardoor een gemakkelijke en continue monitoring mogelijk is.
Aanpassings- en ontwerpkenmerken
Een druk-op-slot-instelknop voorkomt toevallige drukveranderingen, en een optionele manipulatiebestendige dekking verbetert de veiligheid.Het ontlastingsontwerp maakt het mogelijk om de druk stroomafwaarts te verminderen wanneer het systeem dood loopt, terwijl het uitgebalanceerde klepontwerp de impact van inlaatdrukverschillen minimaliseert om een stabiele uitlaatdruk te behouden.
Gewijde havens en onderhoud
De volle stroom 1/8 inch gauge poorten zorgen voor nauwkeurige controle van de druk zonder beperking van de luchtstroom.de noodzaak van gereedschappen wegnemen.
Prestatiespecificaties
De eenheid biedt hoge doorvoercapaciteiten met het B72G-model dat 38 dm3/s (80 SCFM) ondersteunt en het B73G dat 50 dm3/s (106 SCFM) bereikt.3 tot 10 bar uitlaatdruk en ondersteunt maximale inlaatdrukken van 10 bar voor transparante schalen en 17 bar voor metalen schalen.
Werktemperatuurbereik
De eenheid werkt efficiënt binnen een temperatuurbereik van -34°C tot +50°C bij gebruik van polycarbonaatkompen en van -20°C tot +65°C bij metalen kompen.
Technische parameters:
| Aanpassing van de uitlaatdruk |
0.3 ¢ 10 bar |
| Grootte van de haven |
G1/4, G3/8, G1/2 |
| Filterelementmateriaal |
Gezinterd polypropyleen |
| Materiaal van het lichaam |
Zink/aluminium, zinklegering |
| Media |
Gecomprimeerde lucht |
| Drain Types |
Handmatig, automatisch, semi-automatisch |
Deze pneumatische filterregulator smeermiddel dient als een betrouwbare drukverlagende luchtbronprocessor en drukverlagende,algemeen gebruikt in FESTO-luchtbronbehandelingseenheden om optimale persluchtkwaliteit en drukregeling te garanderen.
Toepassingen:
Industriële automatisering
Op het gebied van industriële automatisering is een schone en gereguleerde luchttoevoer essentieel voor de optimale werking van pneumatische aandrijvingen, kleppen en cilinders.De lucht vrij maken van verontreinigende stoffen helpt de efficiëntie van de apparatuur te behouden en de levensduur ervan te verlengen.
Verpakkingsmachines
Verpakkingsmachines zijn afhankelijk van nauwkeurige bescherming en drukregeling van pneumatische onderdelen.Dit is met name belangrijk bij verpakkings- en vulapparatuur om consistente prestaties en betrouwbare werking te garanderen..
Materiaalbehandeling
De voorbereiding van de lucht speelt een cruciale rol in systemen voor het verwerken van materialen, met inbegrip van transportvoertuigen en pick-and-place-eenheden.Een goede filtratie en regelgeving zorgen voor een goede werking van deze manipulatie-mechanismen.
Distributie van de gecomprimeerde lucht
Bij verschillende toepassingspunten is het filteren en reguleren van de perslucht van vitaal belang om gereedschappen en apparatuur effectief aan te drijven.Deze lokale controle helpt de luchtkwaliteit en -druk te behouden volgens de precieze eisen van verschillende toepassingen.
Algemene pneumatische systemen
In productiefaciliteiten hebben algemene pneumatische systemen baat bij het verwijderen van luchtverontreinigende stoffen en een nauwkeurige drukregulatie.Dit leidt tot een betere betrouwbaarheid en een verminderde stilstandstijd van de machines.
Textielmachines
De textielproductie maakt gebruik van pneumatische besturing die een schone en gereguleerde luchttoevoer vereist.
Vervaardiging van auto's
Luchtvoorbereiding is van cruciaal belang in automobielproductieomgevingen, met name in verffabrieken, assemblagelijnen en testapparatuur.Het handhaven van de juiste luchtkwaliteit en -druk zorgt voor een kwalitatief hoogstaande productie en consistente resultaten.
Ondersteuning en diensten:
Onze Pneumatic Filter Regulator Lubricator eenheden zijn ontworpen om optimale prestaties en levensduur van uw pneumatische systemen te garanderen.Zie de producthandleiding voor installatierichtlijnen., onderhoudsprocedures en tips voor het oplossen van problemen.
Regelmatig onderhoud omvat het controleren en afvoeren van de filterbak om opgehoopte vocht en verontreinigende stoffen te verwijderen, het aanpassen van de regulator om de gewenste druk te handhaven,en ervoor te zorgen dat het smeermiddel goed is gevuld met het aanbevolen olietypeVermijd het gebruik van onverenigbare smeermiddelen om schade aan de interne onderdelen te voorkomen.
Als u problemen ondervindt, zoals drukschommelingen, luchtlekken of onvoldoende smering, controleer dan de eenheid op verstoppingen, versleten afdichtingen of beschadigde onderdelen.Er zijn vervangende onderdelen beschikbaar om de volledige functionaliteit te herstellen..
Voor een optimale levensduur dient de eenheid binnen de gespecificeerde druk- en temperatuurbereiken te worden bediend en moet ervoor worden gezorgd dat alle verbindingen veilig zijn.De juiste afmetingen moeten worden geselecteerd op basis van de doorstromingseisen van uw systeem.
Onze technische ondersteuning is beschikbaar om u te helpen bij de productkeuze, installatieadvies en probleemoplossing om u te helpen een betrouwbare en efficiënte werking van het pneumatische systeem te bereiken.
Verpakking en verzending:
Verpakking:De Pneumatic Filter Regulator Lubricator is veilig verpakt in een stevige, beschermende doos die is ontworpen om schade tijdens het vervoer te voorkomen.Elk apparaat is ingepakt in antistatisch schuim en verzegeld in een plastic zak om te beschermen tegen stof en vochtDe verpakking omvat een duidelijke etikettering met productspecificaties, handhavingsaanwijzingen en een gebruikershandleiding om een veilige en gemakkelijke installatie te garanderen.
Vervoer:We bieden betrouwbare verzendmogelijkheden om de Pneumatic Filter Regulator Lubricator snel en veilig naar uw locatie te leveren.Producten worden verzonden via vertrouwde vervoerders met tracking voor alle bestellingen.Standaard verzending omvat beschermende verpakkingen om te weerstaan aan de behandeling en de omgevingsomstandigheden.Internationale verzending wordt ondersteund door verstrekking van de nodige douanedocumentatie.
