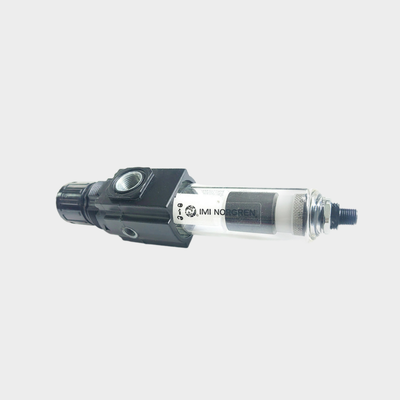

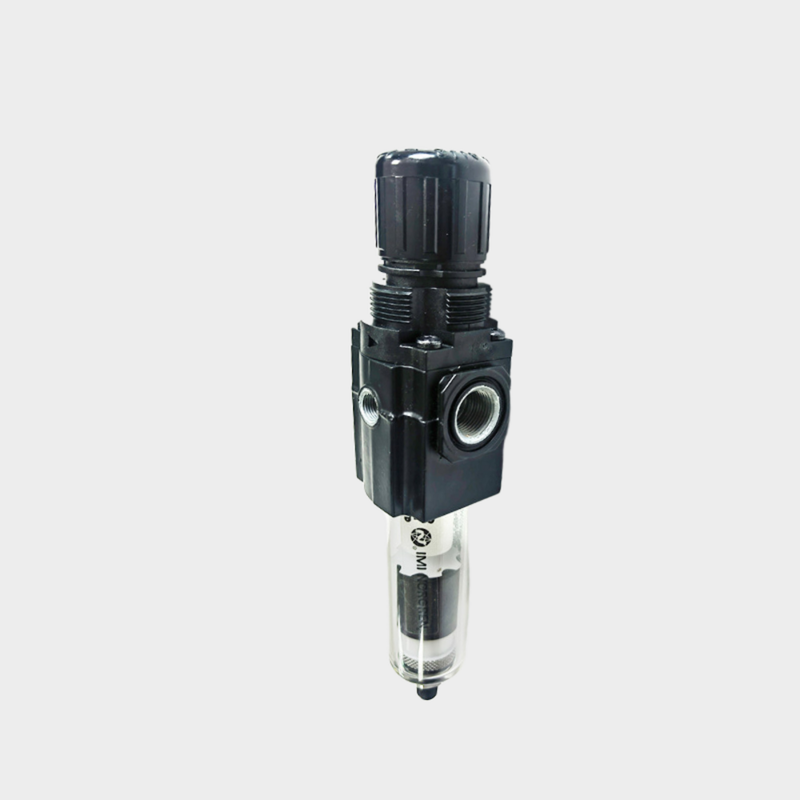

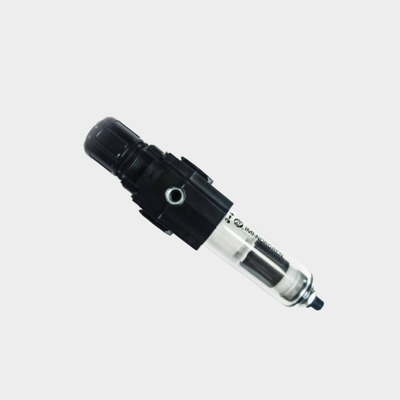

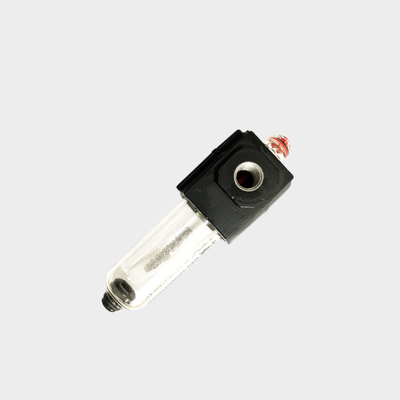

NORGREN B72G‑2AK‑QD1‑RMG B72G‑2AK‑QD3‑RMG Pneumatische Filterregelaar met kijkglas voor hoogrendementsscheiding van vocht en onzuiverheden, gereedschapsloze demontage van de kom, geschikt voor geautomatiseerde assemblage- en testcircuits

Productbeschrijving:

De Norgren B72G en B73G series vertegenwoordigen hoogwaardige filterregelaars binnen het modulaire Excelon luchtvoorbereidingssysteem. Deze compacte, geïntegreerde units combineren effectief filtratie en drukregeling in één samenhangende behuizing. Ze zijn ontworpen om water en vaste deeltjes uit persluchtleidingen te verwijderen en tegelijkertijd een nauwkeurige handhaving van de downstream druk te garanderen.

Met het innovatieve Excelon-ontwerp kunnen deze units zowel in-line als modulair naast andere Excelon-producten worden geïnstalleerd. Het Quickclamp-verbindingssysteem vereenvoudigt installatie, systeemuitbreiding en onderhoud, waardoor deze filterregelaars zeer aanpasbaar en gebruiksvriendelijk zijn.

De B72G-serie wordt geleverd met poortopties van G1/4 en G3/8 en ondersteunt een debiet van 38 dm³/s (80 SCFM). Ondertussen biedt de B73G-serie een breder scala aan poortmaten, waaronder G1/4, G3/8 en G1/2, en levert een hoger debiet van 50 dm³/s (106 SCFM). Beide series beschikken over een gebalanceerd klepontwerp dat de impact van fluctuaties in de inlaatdruk op de uitlaatdruk minimaliseert, waardoor een stabiele en betrouwbare regeling wordt geboden.

Deze units zijn uitgerust met filterelementen van gesinterd polypropyleen, verkrijgbaar in 5 µm of 40 µm ratings, en worden geleverd met handmatige of automatische afvoeropties. Deze flexibiliteit maakt ze geschikt voor een breed scala aan industriële toepassingen.

Extra functies zijn onder meer een drukknop voor instelling met vergrendeling, beveiligd door een sabotagebestendige afdekking, een snel los te koppelen bajonetschaal die eenvoudig onderhoud vergemakkelijkt, en volledige flow meterpoorten die drukmeting mogelijk maken zonder de luchtstroom te beperken. De transparante polycarbonaat schalen bieden 360° zicht op het condensaatniveau, terwijl duurzame zink- en aluminium behuizingsopties zorgen voor een lange levensduur in veeleisende operationele omgevingen.

Kenmerken:

Deze unit combineert deeltjesfiltratie en drukregeling in één compact apparaat, waardoor waardevolle installatieruimte effectief wordt bespaard.

Ontworpen voor flexibele installatie, ondersteunt het Excelon-systeem zowel in-line als modulaire opstellingen. Het maakt eenvoudig verbinding met andere Excelon luchtvoorbereidingsproducten via Quickclamp-verbindingen.

Het filter is verkrijgbaar met twee filtratiegraden, met 5 µm of 40 µm gesinterde polypropyleen elementen om verontreinigingen efficiënt uit de luchtstroom te verwijderen.

Gebruikers kunnen kiezen voor een handmatige 1/4-draai afvoer of een automatische afvoeropstelling, wat gemak en aanpasbaarheid biedt op basis van de toepassingsbehoeften.

De transparante polycarbonaat constructie biedt een volledig 360° zicht op het condensaatniveau, wat eenvoudige en snelle monitoring mogelijk maakt.

De drukknop voor instelling met vergrendeling voorkomt onbedoelde wijzigingen in de drukinstellingen, en een optionele sabotagebestendige afdekking verhoogt de beveiliging.

Het ontlastende ontwerp maakt drukvermindering downstream mogelijk wanneer het systeem doodloopt, terwijl het gebalanceerde klepontwerp de impact van fluctuaties in de inlaatdruk minimaliseert, wat zorgt voor stabiele regeling.

Uitgerust met 1/8" meterpoorten voor volledige flow, maakt de unit drukmeting mogelijk zonder de luchtstroom te beperken. Bovendien vergemakkelijkt de snel los te koppelen bajonetschaal snelle verwijdering voor elementvervanging en onderhoud zonder gereedschap.

Het B72G-model biedt een hoge debietcapaciteit van 38 dm³/s (80 SCFM), terwijl de B73G 50 dm³/s (106 SCFM) levert. De uitlaatdruk kan worden ingesteld binnen een breed bereik van 0,3 tot 10 bar.

De maximale inlaatdruk is 10 bar voor transparante schalen en 17 bar voor metalen schalen. De bedrijfstemperatuurbereiken zijn van -34°C tot +50°C voor polycarbonaat schalen en -20°C tot +65°C voor metalen schalen.

Technische Parameters:

Toepassingen:

Ondersteuning en Services:

Onze Pneumatische Filterregelaar Smeereenheden (FRL) zijn ontworpen om optimale prestaties en een lange levensduur van uw pneumatische systemen te garanderen door een schone, gereguleerde en gesmeerde luchttoevoer te leveren. Voor technische ondersteuning verwijzen wij u naar de gedetailleerde producthandleiding die bij uw FRL-unit wordt geleverd, met installatiehandleidingen, onderhoudsprocedures en tips voor probleemoplossing.

Regelmatig onderhoud is essentieel om uw FRL efficiënt te laten functioneren. Dit omvat periodieke reiniging van het filterelement, controle en aanpassing van de drukinstellingen van de regelaar, en het bijvullen van de smeerder met de aanbevolen pneumatische olie. Gebruik altijd originele vervangingsonderdelen om de productintegriteit en garantie te behouden.

Als u problemen ondervindt met uw FRL-unit, controleer dan of de luchttoevoer voldoet aan de gespecificeerde vereisten en of alle aansluitingen stevig zijn. Veelvoorkomende problemen zoals drukval, luchtlekken of onvoldoende smering kunnen vaak worden opgelost door de probleemoplossingssectie in de handleiding te volgen.

Voor geavanceerde technische ondersteuning en serviceaanvragen staat ons deskundige team klaar om u te helpen met productselectie, systeemintegratie en op maat gemaakte oplossingen voor uw specifieke toepassingsbehoeften. Wij bieden ook trainingen en inspecties ter plaatse om ervoor te zorgen dat uw pneumatische systemen op maximale efficiëntie werken.

Zorg voor veiligheid door het systeem altijd onder druk af te laten voordat u onderhoud of service uitvoert aan de FRL-unit. Het naleven van de aanbevolen veiligheidspraktijken beschermt zowel personeel als apparatuur.
