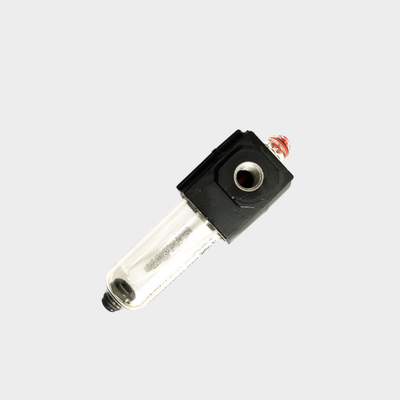

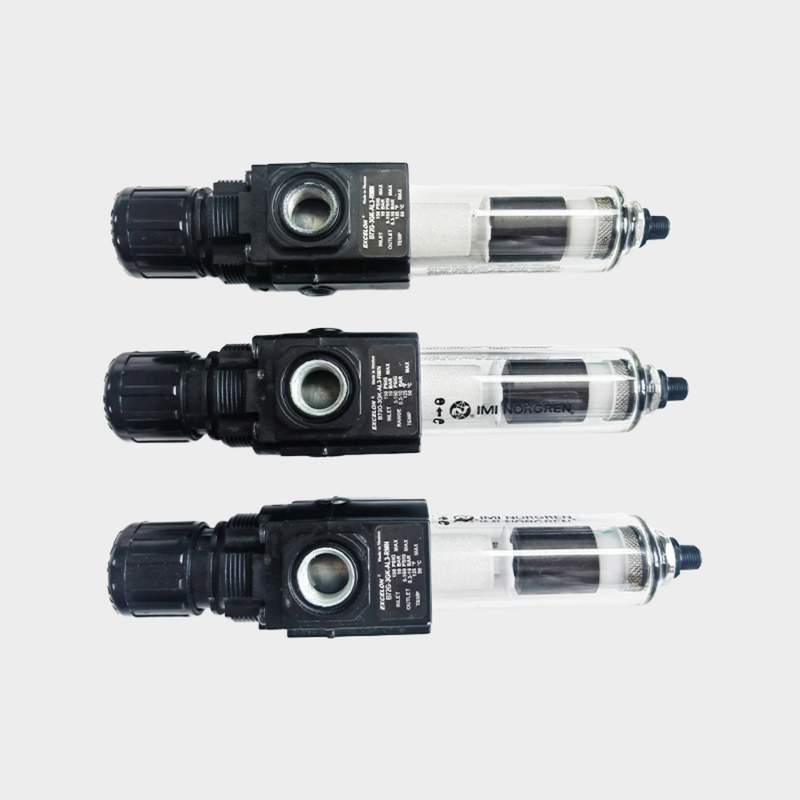

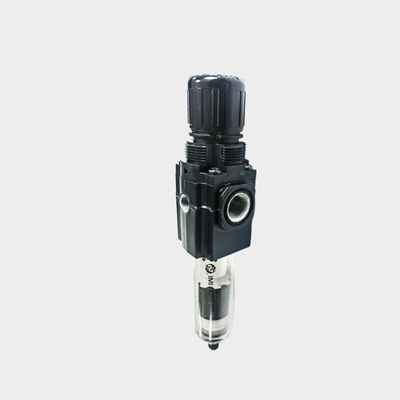

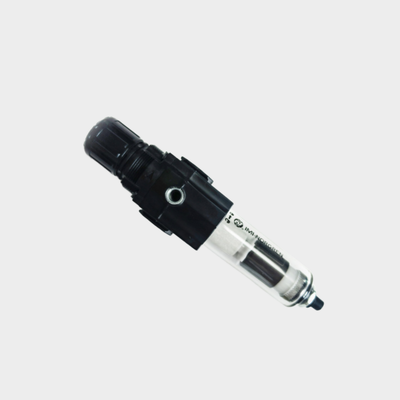

NORGREN B72G‑2GK‑QT3‑RMN B72G‑2GK‑QT1‑RMN Ontlastende Luchtvoorbereidingseenheid Drukknop met vergrendeling en sabotagebestendigheid Gebalanceerd ventiel Stabiele output Modulaire / In-line montage Voor licht automatiseringswerkstations

Productbeschrijving:

De Norgren B72G- en B73G-series vertegenwoordigen een lijn van hoogwaardige filterregulatoren binnen het modulaire Excelon-luchtvoorbereidingssysteem.Deze geïntegreerde eenheden combineren zowel filtratie als drukregulatie in éénDeze systemen verwijderen water en vaste verontreinigende stoffen efficiënt uit de persluchtleidingen en behouden tegelijkertijd een nauwkeurige controle over de druk stroomafwaarts.

Deze eenheden zijn ontworpen met het modulaire Excelon-systeem in het achterhoofd en kunnen in lijn of modulair worden geïnstalleerd naast andere Excelon-componenten.Hun Quickclamp-verbindingen zorgen voor een moeiteloze uitbreiding van het systeem en eenvoudig onderhoud, waardoor ze geschikt zijn voor verschillende industriële installaties.

De B72G-serie is verkrijgbaar met G1/4 en G3/8 poortgroottes, met een doorstroming van 38 dm3/s (80 SCFM).met een hogere doorstroming van 50 dm3/s (106 SCFM)Beide series bevatten een evenwichtig kleppenontwerp dat de invloed van de inlaatdrukschommelingen op de uitlaatdruk vermindert, waardoor een consistente en stabiele regulering wordt gewaarborgd.

Om tegemoet te komen aan de uiteenlopende industriële eisen zijn deze eenheden uitgerust met filterelementen van gesinterd polypropyleen, verkrijgbaar in 5 μm- of 40 μm-kwaliteit.Ze bieden ook opties voor handmatige of automatische afvoerconfiguraties, waardoor gebruikers flexibiliteit krijgen op basis van hun specifieke toepassingsbehoeften.

Bijkomende kenmerken zijn een druk-op-slot aanpassingsknop, beschermd door een manipulatiebestendige hoes, een snel loslaten bajonetbak die onderhoudswerkzaamheden vereenvoudigt,en volstroommeterpoorten die drukbewaking mogelijk maken zonder de luchtstroom te belemmerenDe doorzichtige polycarbonaatbakken bieden 360° zicht op de condensatniveaus, terwijl de duurzame zink- en aluminiumcarrosserieopties een betrouwbare prestatie garanderen in veeleisende omgevingen.

Kenmerken:

Het apparaat combineert de deeltjesfiltratie en de drukregulatie in één compacte eenheid.het maken van een efficiënte oplossing voor de luchtvoorbereidingsbehoeften.

Met het modulaire Excelon-systeem kan deze eenheid flexibel worden geïnstalleerd, hetzij in lijn, hetzij modulair met andere Excelon-luchtvoorbereidingsproducten.Quickclampverbindingen vergemakkelijken montage en onderhoud.

Klanten kunnen kiezen uit twee filtratieklassen, waarbij 5 μm of 40 μm gesinterd polypropyleenfilterelementen worden gebruikt.

Het product biedt zowel handmatige als automatische afvoeropties. Gebruikers kunnen kiezen voor een handmatige afvoer met 1/4 draai of kiezen voor een automatische afvoeropstelling, waardoor flexibiliteit wordt gewaarborgd volgens de toepassingsvereisten.

Doorzichtige polycarbonaat kommen bieden 360° zichtbaarheid, waardoor het condensatniveau gemakkelijk kan worden gecontroleerd.met een afdekkingsbestendige dekking voor extra beveiliging.

Het ontlastingsontwerp maakt het mogelijk om de druk af te nemen wanneer het systeem dood is.het uitgebalanceerde klepontwerp vermindert de invloed van inlaatdrukschommelingen op de uitlaatdruk, waardoor een stabiele en betrouwbare regelgeving wordt gewaarborgd.

Volledige stroom 1/8" gauge poorten toestaan druk monitoring zonder beperking van de luchtstroom.Onderhoud wordt vereenvoudigd met een snel loslaten bajonet kom die het gemakkelijk maakt om de kom snel te verwijderen en elementen te vervangen zonder gereedschap.

Het systeem levert een hoge doorvoercapaciteit, waarbij het B72G-model 38 dm3/s (80 SCFM) ondersteunt en het B73G-model 50 dm3/s (106 SCFM) verwerkt.3 tot 10 bar.

De maximale inlaatdruk is 10 bar voor eenheden met een transparante kom en 17 bar voor eenheden met een metalen kom.De werktemperatuur varieert van -34°C tot +50°C voor polycarbonaatkompen en van -20°C tot +65°C voor metalen kompen.

Technische parameters:

Toepassingen:

Ondersteuning en diensten:

Onze Pneumatic Filter Regulator Lubricator (FRL) -eenheden zijn ontworpen om de optimale prestaties en levensduur van uw pneumatische systemen te garanderen door schone, gereguleerde en gesmeerde lucht te leveren.Voor technische ondersteuning, zie de bij het product meegeleverde gebruiksaanwijzing, die gedetailleerde installatie-instructies, onderhoudsrichtlijnen en tips voor het oplossen van problemen bevat.

Voor de betrouwbare werking van de FRL is regelmatig onderhoud van essentieel belang, waaronder periodiek afvoeren van de filterbak om opgehoopte verontreinigingen te verwijderen,het controleren en aanpassen van de reguleringsdruk aan de systeemvereisten, en het smeerreservoir opnieuw vullen met het aanbevolen smeermiddel om een goede smeerwerking van het luchtgereedschap te garanderen.

Als u problemen ondervindt zoals drukschommelingen, luchtlekken of smeerfouten,controleert of alle verbindingen veilig zijn en of de eenheid correct is geïnstalleerd volgens de op de behuizing aangegeven stroomrichting. Reinig of vervang filterelementen indien nodig om een optimale filtratieprestatie te behouden.

Gebruik bij onderhoud en reparatie alleen originele onderdelen om de integriteit en veiligheid van het product te waarborgen.Onze technische ondersteuning is beschikbaar om u te helpen bij het oplossen van problemen en om u te begeleiden bij het selecteren van producten om aan uw specifieke toepassingsbehoeften te voldoen.

Zorg ervoor dat alle onderhouds- en serviceactiviteiten voldoen aan de relevante veiligheidsnormen en lokale voorschriften.Het is van belang dat gebruikte smeermiddelen en filterelementen goed worden behandeld en verwijderd om de milieueffecten tot een minimum te beperken.
