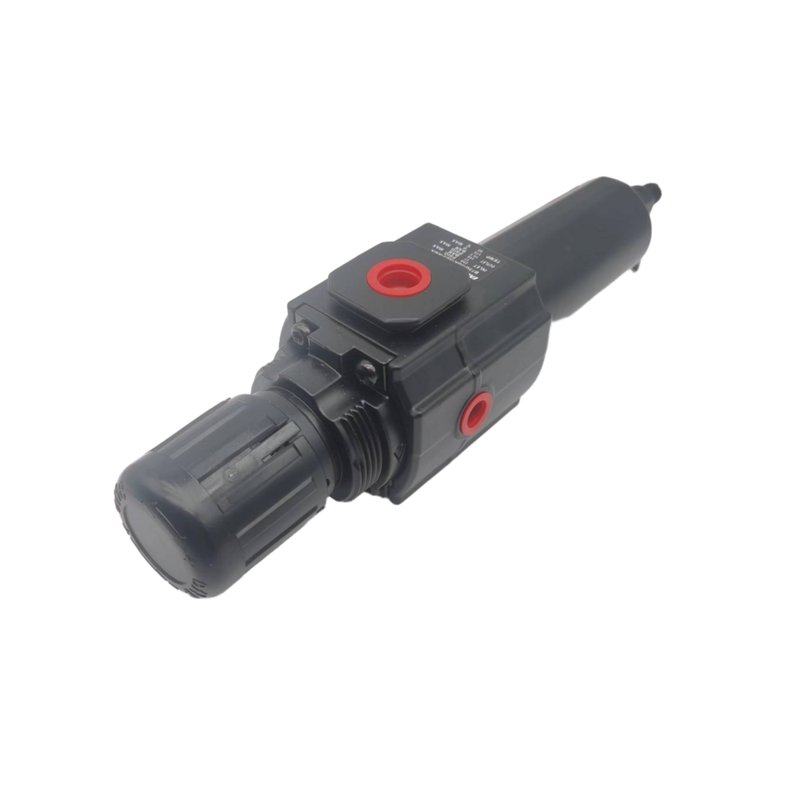

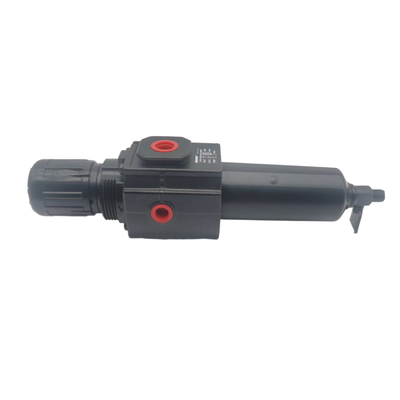

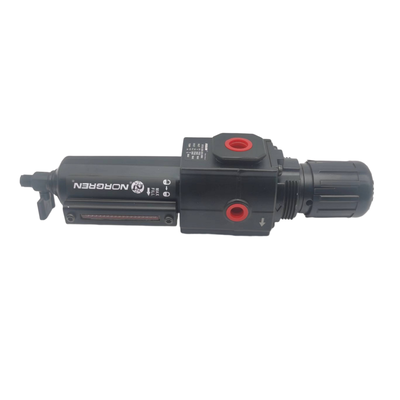

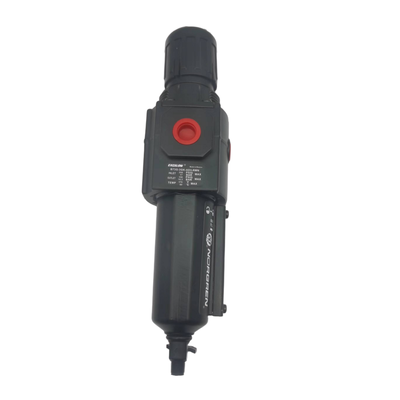

NORGREN B73G‐3AK‐QD1‐RMG B73G‐3GK‐QD3‐RMG B73G‐4AK‐AD1‐RMN Excelon Plus Component voor de behandeling van gecomprimeerde lucht Werktuigvrij ontmantelen van schalen Vervangbaar element Breed temperatuursbereik

Productbeschrijving:

De Norgren B72G- en B73G-series vertegenwoordigen hoogwaardige filterregulatoren binnen het modulaire Excelon-luchtvoorbereidingssysteem.Deze geïntegreerde apparaten combineren zowel filtratie als drukregulatie in één, compact apparaat, dat water en vaste verontreinigende stoffen uit de persluchtleidingen effectief verwijdert en tegelijkertijd een nauwkeurige drukregeling ondersteboven garandeert.Het innovatieve Excelon-ontwerp ondersteunt zowel in-line als modulaire installatie naast andere Excelon-componenten, waarbij gebruik wordt gemaakt van Quickclamp-verbindingen om een eenvoudige uitbreiding van het systeem en een vereenvoudigd onderhoud te vergemakkelijken.

De B72G-serie wordt aangeboden met G1/4 en G3/8 poortgroottes en ondersteunt een doorstroming tot 38 dm3/s (80 SCFM).met een hogere stroomcapaciteit van 50 dm3/s (106 SCFM)Beide series bevatten een uitgebalanceerd klepontwerp dat de invloed van inlaatdrukschommelingen op de uitlaatdruk vermindert, waardoor een stabiele en betrouwbare regulering mogelijk is.deze eenheden zijn uitgerust met gesinterd polypropyleenfilterelementen in 5 μm of 40 μm, en ze bieden zowel handmatige als automatische afvoeropties, waardoor de veelzijdigheid kan voldoen aan een breed scala aan industriële vereisten.

De apparaten zijn ontworpen met het oog op het gemak van de gebruiker en zijn voorzien van een druk-op-slot-instelknop, beschermd door een manipulatiebestendige hoes.Terwijl de volledige doorstroming met een doorstroming met een doorlopende drukbewaking mogelijk is zonder de luchtstroom te beperkenDe transparante polycarbonaat kom biedt 360 graden zicht om het condensatniveau gemakkelijk te controleren.Deze filterregulatoren zorgen voor duurzame werking zelfs in de meest uitdagende omgevingen..

Kenmerken:

Het geïntegreerde filter en de regulator combineren deeltjesfiltratie met drukregulatie in één compacte eenheid.Dit ontwerp helpt waardevolle installatieruimte te besparen en zorgt tegelijkertijd voor een efficiënte luchtzuivering.

Met het Excelon Modular System ondersteunt dit product zowel in-line als modulaire installatie.Gebruikers kunnen het gemakkelijk verbinden met andere Excelon luchtvoorbereidingsapparatuur met behulp van de handige Quickclamp verbindingen.

Het filter is verkrijgbaar in twee soorten: gesinterd polypropyleen van 5 μm en 40 μm. Beide opties zorgen voor een effectief verwijderen van verontreinigingen ter bescherming van de installatie.

Voor condensatbeheer zijn er opties voor een handmatige afvoer met 1/4-draai of een automatische afvoerconfiguratie.het gemakkelijk maken om de condensatniveaus in een oogopslag te controleren.

De eenheid is uitgerust met een push-to-lock aanpassingsknop die toevallige veranderingen in de drukinstellingen voorkomt.Het ontlastingsontwerp maakt het mogelijk om de druk stroomafwaarts te verlagen wanneer het systeem dood is.

Een uitgebalanceerd klepontwerp minimaliseert de impact van inlaatdrukschommelingen, waardoor een stabiele uitlaatdrukregulatie voor een consistente prestatie wordt gewaarborgd.

Volledige stroom 1/8" gauge poorten maken drukbewaking mogelijk zonder de luchtstroom te beperken.Onderhoud wordt vereenvoudigd met een snel loslaten bajonet kom die het mogelijk maakt om de kom snel te verwijderen voor het vervangen van elementen zonder gereedschap.

De eenheid biedt een hoge doorvoercapaciteit, waarbij de modellen B72G en B73G respectievelijk 38 dm3/s (80 SCFM) en 50 dm3/s (106 SCFM) ondersteunen.

De uitlaatdruk kan in een breed bereik van 0,3 tot en met 10 bar worden aangepast. De maximale inlaatdruk varieert afhankelijk van het schotelmateriaal: tot 10 bar voor transparante schalen en tot 17 bar voor metalen schalen.

De temperatuurbereiken zijn ook afhankelijk van het type schotel, met polycarbonaatschotels van -34 °C tot +50 °C en metalen schotels van -20 °C tot +65 °C.

Technische parameters:

Toepassingen:

Ondersteuning en diensten:

Onze Pneumatic Filter Regulator Lubricator (FRL) -eenheden zijn ontworpen om de optimale prestaties en levensduur van uw pneumatische systemen te garanderen door een schone, gereguleerde en gesmeerde luchttoevoer te bieden.Voor technische ondersteuning, zie de producthandleiding voor installatierichtlijnen, onderhoudsprocedures en tips voor het oplossen van problemen.

Het regelmatig onderhoud van de FRL-eenheid omvat het controleren en afvoeren van de filterbak om opgehoopte verontreinigingen te verwijderen, het controleren van de juiste drukinstellingen en het waarborgen van de juiste smeerniveaus.Het vervangen van filterelementen en smeerolie moet worden uitgevoerd zoals gespecificeerd in het onderhoudsschema om storingen van het systeem te voorkomen..

Als u problemen ondervindt met de FRL-eenheid, moet u ervoor zorgen dat de luchttoevoer binnen het aanbevolen drukbereik ligt en dat het filterelement niet verstopt is.en het smeermiddel het juiste soort en de juiste hoeveelheid olie bevatVoor geavanceerde probleemoplossing raadpleegt u de bij het product geleverde gedetailleerde technische documentatie.

We bieden ook uitgebreide diensten, waaronder installatie-assistentie, systeemdiagnostiek,en preventieve onderhoudsprogramma's om de efficiëntie en betrouwbaarheid van uw pneumatische apparatuur te maximaliserenOns technisch team is uitgerust om aangepaste configuraties en integratie met bestaande systemen te ondersteunen.

Voor reserveonderdelen en accessoires die compatibel zijn met uw Pneumatische Filter Regulator Lubricator, raadpleegt u de onderdelenlijst in de productdocumentatie om de juiste selectie en montage te garanderen.Het gebruik van originele onderdelen draagt bij tot optimale prestaties en veiligheidsnormen.

Om de prestaties van het systeem te verbeteren, dient periodiek de drukregelaar te worden gekalibreerd en moet de uitgang van het smeermiddel worden gecontroleerd om aan de toepassingsvereisten te voldoen.De juiste selectie en installatie van de FRL-eenheid is van cruciaal belang voor het behoud van de luchtkwaliteit en de bescherming van de onderdelen stroomafwaarts.
