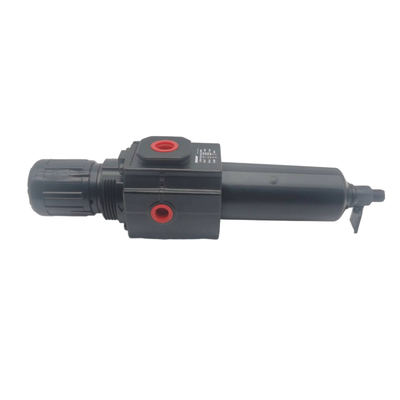

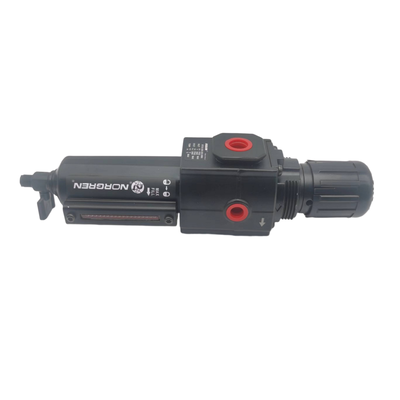

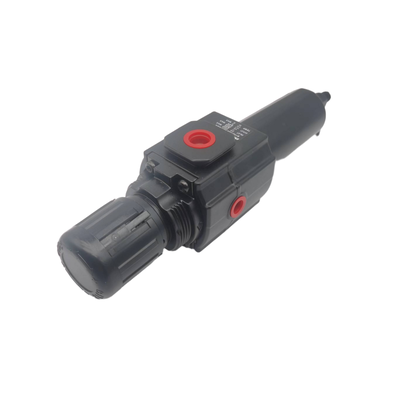

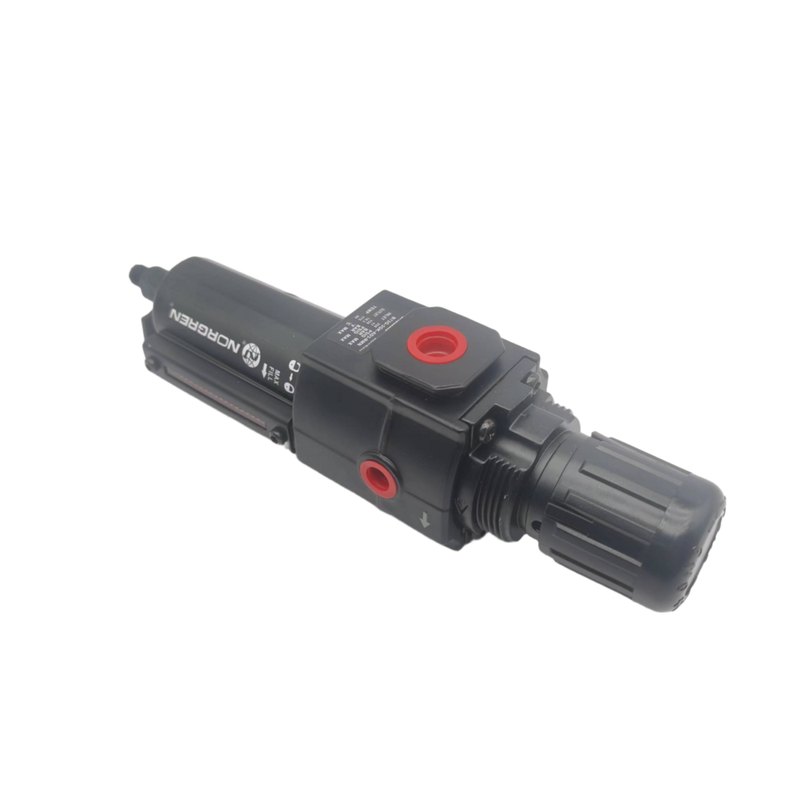

NORGREN B73G‑2GK‑QD1‑RMG B73G‑2AK‑QD1‑RMN Pneumatische gecombineerde filterregelaar Hoge‑efficiëntie olie‑waterafscheiding Volledige‑stroom meterpoort Geschikt voor textielmachines en pneumatische testregelcircuits

Productbeschrijving:

De Norgren B72G- en B73G-series vertegenwoordigen hoogwaardige filterregulatoren binnen het modulaire Excelon-luchtvoorbereidingssysteem.Deze geïntegreerde apparaten combineren zowel filtratie- als drukregulerende functies in éénDeze systemen verwijderen water en vaste verontreinigende stoffen uit de persluchtleidingen en zorgen voor een nauwkeurige controle van de druk stroomafwaarts.

Het Excelon-systeem is ontworpen met flexibiliteit in het achterhoofd en maakt het mogelijk deze eenheden in lijn of als onderdeel van een modulaire opstelling naast andere Excelon-componenten te installeren.Het gebruik van Quickclamp verbindingen, ondersteunt de serie een gemakkelijke uitbreiding en vereenvoudigt onderhoudsprocedures, waardoor de algehele systeemefficiëntie wordt verhoogd.

De B72G-serie is verkrijgbaar met G1/4 en G3/8 poortgroottes, met een doorstroming van 38 dm3/s (80 SCFM).en G1/2·en ondersteunt een hogere doorstroming van 50 dm3/s (106 SCFM)Beide modellen zijn voorzien van een uitgebalanceerd ventielontwerp, dat de invloed van de inlaatdrukschommelingen op de uitlaatdruk tot een minimum beperkt, waardoor een stabiele en betrouwbare regulering wordt gewaarborgd.

Deze filterregulatoren zijn uitgerust met gesinterde polypropyleenfilterelementen in 5 μm of 40 μm en bieden zowel handmatige als automatische afvoerconfiguraties.Deze veelzijdigheid maakt ze geschikt voor een breed spectrum van industriële toepassingen die een nauwkeurige voorbereiding van de lucht en het verwijderen van verontreinigende stoffen vereisen.

Bijkomende kenmerken zijn een druk-op-slot aanpassingsknop, beschermd door een manipulatiebestendige hoes, en een snel loslaten bajonetbak die onderhoudswerkzaamheden vereenvoudigt.Volledig stroommeter-poorten zorgen voor drukbewaking zonder invloed op de luchtstroom, terwijl doorzichtige polycarbonaat kommen 360 graden zicht bieden op de condensatniveaus.het goed geschikt maken voor veeleisende operationele omgevingen.

Kenmerken:

Het geïntegreerde filter en de regulator combineren deeltjesfiltratie met drukregulatie in één compacte eenheid.Dit ontwerp helpt waardevolle installatieruimte te besparen en zorgt tegelijkertijd voor een efficiënte luchtvoorbereiding.

Met het Excelon Modular System ondersteunt dit product zowel in-line als modulaire installaties.Het verbindt naadloos met andere Excelon luchtvoorbereiding componenten met behulp van handige Quickclamp verbindingen.

Gebruikers kunnen kiezen uit 5 μm of 40 μm gesinterd polypropyleenfilterelementen voor effectief verwijderen van verontreinigingen.

Het ontwerp biedt flexibiliteit door middel van handmatige en automatische afvoeropties.

Doorzichtige polycarbonaatkompen bieden 360° zicht op de condensatniveaus, waardoor het gemakkelijk te controleren is.De druk-op-slot-instelknop voorkomt toevallige drukveranderingen en kan worden versterkt met een manipulatiebestendige hoes voor extra veiligheid.

Het verlichtingsontwerp maakt het mogelijk om de druk af te drukken wanneer het systeem dood loopt.het uitgebalanceerde klepontwerp minimaliseert de invloed van inlaatdrukschommelingen op de uitlaatdruk, waardoor een stabiele regelgeving wordt gewaarborgd.

De volle stroom 1/8" gauge poorten maken drukbewaking mogelijk zonder de luchtstroom te beperken. De snel loslaten bajonet kom maakt snelle en gereedschapsvrije verwijdering mogelijk voor vervanging en onderhoud van elementen.

• Hoge doorvoercapaciteit:B72G biedt 38 dm3/s (80 SCFM); B73G biedt 50 dm3/s (106 SCFM).
• Drukbereik:De uitlaatdruk is verstelbaar van 0,3 tot 10 bar.
• Maximale inlaatdruk:10 bar voor transparante schaal; 17 bar voor metalen schaal.
• Werktemperatuur:-34°C tot +50°C voor polycarbonaat kom; -20°C tot +65°C voor metalen kom.

Technische parameters:

Toepassingen:

Ondersteuning en diensten:

Onze Pneumatic Filter Regulator Lubricator (FRL) -eenheden zijn ontworpen om optimale prestaties en levensduur van uw pneumatische systemen te garanderen door een schone, gereguleerde en gesmeerde luchttoevoer te bieden.Voor technische ondersteuningZorg ervoor dat u het modelnummer en de specificaties van uw FRL-eenheid bij u heeft wanneer u hulp zoekt.

Installatie: Een goede installatie is van cruciaal belang voor de doeltreffende werking van uw FRL-eenheid.Zorg ervoor dat de eenheid in de juiste richting is gemonteerd volgens de op het apparaat aangegeven stroomrichtingGebruik geschikte armaturen en vermijd overstrekking om schade te voorkomen.

Onderhoud: regelmatig onderhoud van het filter, de regulator en de smeermiddelen is noodzakelijk om de efficiëntie van het systeem te handhaven.de drukinstellingen van de regelaar waar nodig controleren en aanpassen, en vul de smeermiddel opnieuw met het aanbevolen smeermiddel om een goede smeerwerking van de installaties stroomafwaarts te garanderen.

Probleemoplossing: Veel voorkomende problemen zoals drukdruppels, luchtlekken of onvoldoende smering kunnen vaak worden opgelost door te inspecteren op verstoppingen, lekken of lage smeermiddelen.Controleer of alle verbindingen veilig zijn en of de eenheid vrij is van vuil en puin.

Veiligheid: Voordat u onderhoud of aanpassingen aan de FRL-eenheid uitvoert, moet u het systeem altijd depressuriseren.

Voor gedetailleerde technische documentatie, reserveonderdelen en servicehandleidingen raadpleegt u de productliteratuur die bij uw FRL-eenheid is geleverd of bezoekt u onze officiële website.
