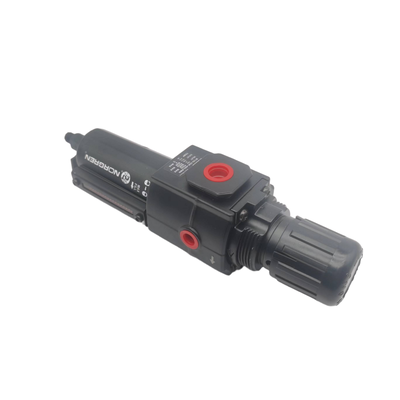

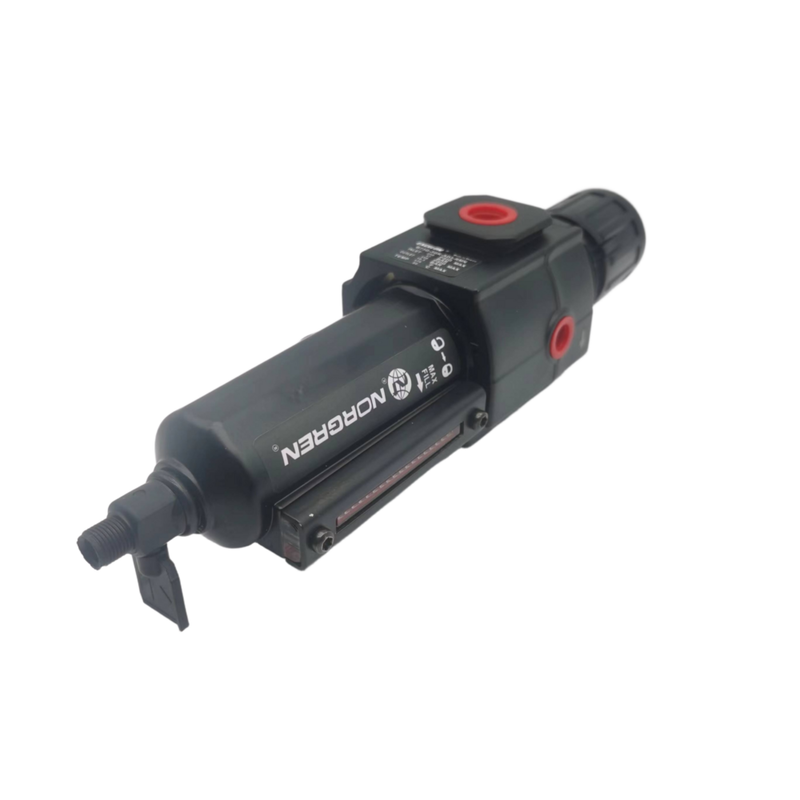

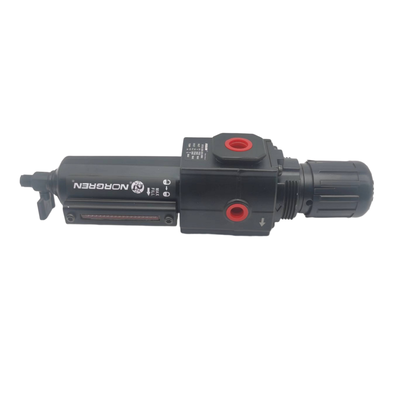

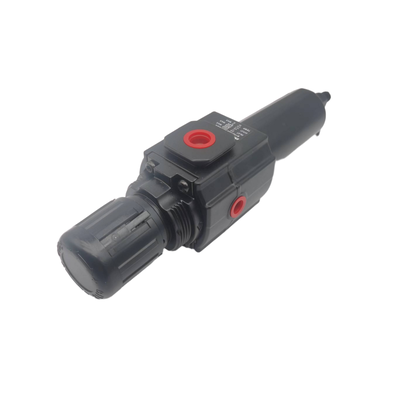

NORGREN B73G‑3GK‑QT3‑RMN B73G‑3GK‑QT1‑RMN Ontlastende Luchtvoorbereidingseenheid Drukknop met vergrendeling en sabotagebestendige knop Gebalanceerd membraan Modulair of in-lijn montage voor geautomatiseerde werkstations voor lichte assemblage

Productbeschrijving:

De Norgren B72G- en B73G-series zijn hoogwaardige filterregulatoren die zijn ontworpen als onderdeel van het modulaire Excelon-luchtvoorbereidingssysteem.Deze geïntegreerde apparaten combineren zowel filtratie als drukregulatie in éénDe belangrijkste functie is het verwijderen van water en vaste deeltjes uit de persluchtleidingen en tegelijkertijd een nauwkeurige controle van de druk stroomafwaarts te garanderen.

Het innovatieve Excelon-ontwerp ondersteunt flexibele installatieopties, waardoor deze eenheden in lijn kunnen worden gemonteerd of modulair kunnen worden gecombineerd met andere Excelon-componenten met behulp van Quickclamp-verbindingen.Deze functie vergemakkelijkt de moeiteloze uitbreiding van het systeem en vereenvoudigt de lopende onderhoudsprocedures.

De B72G-serie is verkrijgbaar met G1/4- en G3/8-poortgroottes, met een doorstroming van 38 dm3/s (80 SCFM).met een hogere doorvoercapaciteit van 50 dm3/s (106 SCFM)Beide series zijn voorzien van een evenwichtige klepontwerp die de invloed van variaties in de inlaatdruk op de uitlaatdruk vermindert, waardoor een stabiele en betrouwbare regulering wordt gegarandeerd.

Deze filterregulatoren zijn leverbaar met opties voor gesinterde 5 μm- of 40 μm-polypropyleenfilterelementen en zijn verkrijgbaar in handmatige of automatische afvoerconfiguraties.Deze veelzijdigheid maakt ze geschikt voor een breed scala aan industriële toepassingen.

Bijkomende kenmerken zijn een druk-op-slot aanpassingsknop beschermd door een manipulatiebestendige hoes, een snel loslaten bajonet kom voor een gemakkelijke onderhoud,en volle stroommeterpoorten die drukbewaking mogelijk maken zonder de luchtstroom te beperkenDe transparante polycarbonaat kom biedt 360 graden zicht op de condensatiewaarden.Terwijl duurzame zink- en aluminium carrosserie materialen zorgen voor langdurige prestaties, zelfs onder veeleisende bedrijfsomstandigheden.

Kenmerken:

Deze compacte eenheid integreert zowel de deeltjesfiltratie als de drukregulatie, waardoor waardevolle installatieruimte effectief wordt bespaard door twee essentiële functies in één apparaat te combineren.

Het systeem ondersteunt veelzijdige installatieopties, waardoor het mogelijk is om in-line of modulaire installaties te maken met andere Excelon-luchtvoorbereidingsproducten.Deze flexibiliteit wordt vergemakkelijkt door handige Quickclamp verbindingen.

Gebruikers kunnen, afhankelijk van hun behoeften, kiezen uit twee filtratieklassen: gesinterde polypropyleenfilterelementen van 5 μm of 40 μm. Beide opties zorgen voor een effectieve verwijdering van verontreinigingen,het garanderen van een schone luchtstroom.

Het apparaat biedt handmatige en automatische afvoerconfiguraties.

Deze eenheid is uitgerust met transparante polycarbonaatbakken en biedt 360 graden zicht op de condensatniveaus, waardoor het eenvoudig is om de optimale prestaties te controleren en te behouden.

Een druk-op-slot aanpassingsknop voorkomt toevallige drukveranderingen, waardoor de veiligheid en betrouwbaarheid worden verbeterd.

Het ontlastingsontwerp zorgt voor een gecontroleerde vermindering van de druk stroomafwaarts wanneer het systeem stilstaat.De uitgebalanceerde kleppenarchitectuur minimaliseert de invloed van inlaatdrukschommelingen op de uitlaatdruk, waardoor een stabiele regelgeving wordt gewaarborgd.

Volledige stroom 1/8" gauge poorten maken drukbewaking mogelijk zonder de luchtstroom te beperken.Het mechanisme van de bajonetbak met snelle afgifte zorgt voor een snelle verwijdering van de bak tijdens de vervanging en het onderhoud van het elementDat alles zonder gereedschap.

Het apparaat toont een hoge stroomcapaciteit, waarbij het B72G-model tot 38 dm3/s (80 SCFM) en het B73G-model tot 50 dm3/s (106 SCFM) kan verwerken.3 tot 10 bar.

De maximale inlaatdruk bedraagt 10 bar voor de transparante schaal en 17 bar voor de metalen schaal.en van -20°C tot +65°C bij gebruik van metalen schalen.

Technische parameters:
