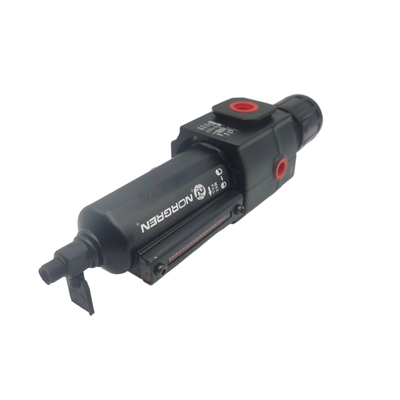

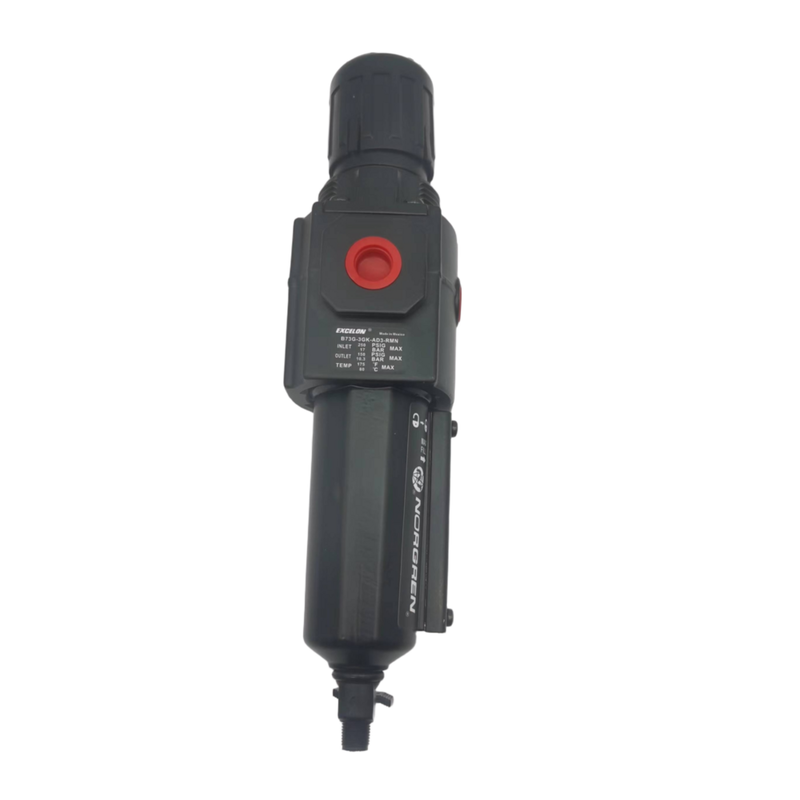

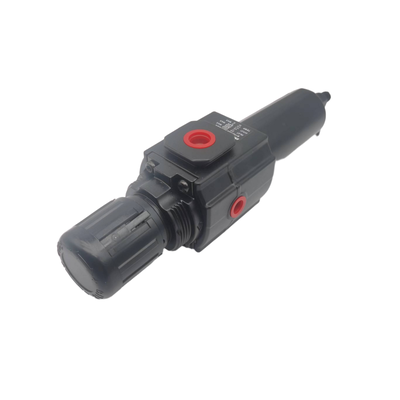

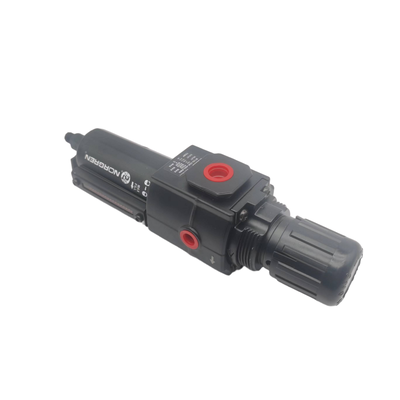

NORGREN B73G‐3GK‐AT3‐RMN B73G‐3GK‐AT1‐RMN Excelon Filter‐Regulator G3/8 Auto-Drain Polycarbonate Bowl 5μm 40μm Push-Lock Knob zonder gauge Voor modulair pneumatisch luchtvoorbereidingssysteem

Productbeschrijving:

De Norgren B72G en B73G series vertegenwoordigen hoogwaardige filterregelaars binnen het modulaire Excelon luchtvoorbereidingssysteem. Deze compacte, geïntegreerde units zijn ontworpen om zowel filtratie als drukregeling in één behuizing te combineren. Ze verwijderen efficiënt water en vaste deeltjes uit persluchtleidingen en zorgen tegelijkertijd voor een nauwkeurige regeling van de downstream druk.

Dankzij het Excelon-ontwerp kunnen deze filterregelaars zowel in-line als als onderdeel van een modulaire assemblage met andere Excelon-producten worden geïnstalleerd. De Quickclamp-aansluitingen vergemakkelijken de installatie, systeemuitbreiding en onderhoud, waardoor deze units zeer veelzijdig zijn voor diverse opstellingen.

De B72G-serie is uitgerust met G1/4 en G3/8 poortopties en biedt een debiet van 38 dm³/s (80 SCFM). De B73G-serie ondersteunt daarentegen G1/4, G3/8 en G1/2 poortmaten en levert een hoger debiet van 50 dm³/s (106 SCFM). Beide series beschikken over een gebalanceerd klepontwerp dat de invloed van fluctuaties in de inlaatdruk op de uitlaatdruk vermindert, wat zorgt voor een consistente en stabiele regeling.

Deze units bieden flexibiliteit door de beschikbaarheid van 5 µm of 40 µm gesinterde polypropyleen filterelementen en worden geleverd met handmatige of automatische afvoerconfiguraties. Dergelijke opties zorgen voor geschiktheid voor een breed scala aan industriële toepassingen.

Belangrijkste kenmerken zijn een drukknop voor instelling die met een tamper-bestendige afdekking is beveiligd, een snelontgrendelbare bajonetschaal voor eenvoudig onderhoud, en full-flow manometerpoorten die drukmeting mogelijk maken zonder de luchtstroom te beperken. De transparante polycarbonaat schalen bieden 360-graden zicht op het condensaatniveau, terwijl de duurzame zink- en aluminium behuizingen zijn ontworpen om zware omgevingsomstandigheden te weerstaan.

Kenmerken:

Dit apparaat combineert deeltjesfiltratie en drukregeling in één compacte unit, waardoor waardevolle installatieruimte wordt bespaard. Door deze twee functies te integreren, vereenvoudigt het de installatie en verbetert het de algehele systeemefficiëntie.

Het systeem ondersteunt zowel in-line als modulaire installatieopties, waardoor naadloze verbinding met andere Excelon luchtvoorbereidingsproducten via Quickclamp-fittingen mogelijk is. Deze flexibiliteit zorgt voor eenvoudige integratie en uitbreiding binnen diverse pneumatische opstellingen.

Twee filtratiegraden zijn beschikbaar om aan verschillende behoeften te voldoen: 5 µm en 40 µm gesinterde polypropyleen filterelementen. Deze filters verwijderen efficiënt verontreinigingen, zorgen voor een schone luchtstroom en beschermen downstream apparatuur.

Gebruikers kunnen kiezen tussen handmatige en automatische afvoeropties. De handmatige versie is voorzien van een handige 1/4-draai afvoerklep, terwijl de automatische configuratie zorgt voor probleemloze condensaatafvoer zonder handmatige tussenkomst.

De schalen zijn gemaakt van transparant polycarbonaat en bieden 360-graden zicht op het condensaatniveau. Dit ontwerp maakt eenvoudige en snelle monitoring mogelijk om optimale prestaties te handhaven.

De drukknop voor instelling voorkomt onbedoelde wijzigingen in de drukinstellingen. Voor extra beveiliging is er ook een tamper-bestendige afdekking beschikbaar om ongeautoriseerde aanpassingen te voorkomen.

Het ontlastende ontwerp helpt de downstream druk te verlagen wanneer het systeem doodloopt. Bovendien minimaliseert het gebalanceerde klepontwerp de invloed van fluctuaties in de inlaatdruk op de uitlaatdruk, wat zorgt voor stabiele en consistente regeling.

Full-flow 1/8" manometerpoorten maken nauwkeurige drukmeting mogelijk zonder de luchtstroom te beperken. De snelontgrendelbare bajonetschaal maakt snelle verwijdering mogelijk voor vervanging van filterelementen en onderhoud, allemaal zonder gereedschap.

• Hoge Stroomcapaciteit: B72G model levert 38 dm³/s (80 SCFM); B73G model biedt 50 dm³/s (106 SCFM)
• Breed Uitlaatdrukbereik: Instelbaar van 0,3 tot 10 bar
• Maximale Inlaatdruk: 10 bar voor transparante schalen; 17 bar voor metalen schalen
• Bedrijfstemperatuurbereik: -34°C tot +50°C met polycarbonaat schalen; -20°C tot +65°C met metalen schalen

Technische Parameters:

Deze FESTO luchtbronbehandelingseenheid is voorzien van een hoogwaardig filterelement van gesinterd polypropyleen, wat zorgt voor betrouwbare filtratie voor uw persluchtsysteem. Als een premium FESTO oliedruppel filter biedt het een nauwkeurige instelling van de uitlaatdruk, variërend van 0,3 tot 10 bar. Het robuuste behuizingsmateriaal, bestaande uit zink, aluminium en zinklegering, garandeert duurzaamheid en een lange levensduur. Geschikt voor diverse toepassingen, ondersteunt deze FESTO luchtbronbehandelingseenheid meerdere poortmaten, waaronder G1/4, G3/8 en G1/2, en biedt het veelzijdige afvoertypes zoals handmatig, automatisch en semi-automatisch om aan diverse operationele behoeften te voldoen.

Toepassingen:

Ondersteuning en Services:

Onze Pneumatische Filter Regulator Lubricator (FRL) units zijn ontworpen om optimale prestaties en een lange levensduur van uw pneumatische systemen te garanderen door een schone, gereguleerde en gesmeerde luchtstroom te leveren. Om de efficiëntie en betrouwbaarheid van uw FRL te handhaven, zijn regelmatig onderhoud en correcte hantering essentieel.

Voor technische ondersteuning, zorg ervoor dat u het modelnummer, serienummer en een gedetailleerde beschrijving van het probleem bij de hand heeft. Deze informatie zal helpen bij het bieden van snelle en nauwkeurige assistentie.

Bij het installeren van de FRL-unit, controleer of de luchtstroomrichting overeenkomt met de markeringen op het product. Gebruik geschikte fittingen en vermijd te strak aandraaien om schade te voorkomen. Zorg ervoor dat de unit op een toegankelijke locatie wordt gemonteerd voor eenvoudig onderhoud.

Controleer en vervang regelmatig het filterelement om te voorkomen dat verontreinigingen in uw pneumatische systeem terechtkomen. Tap regelmatig opgehoopt water en vuil uit de filterkom af om een vrije luchtstroom te behouden.

Stel de regelaar in op de gewenste drukinstelling volgens uw systeemvereisten. Vermijd het overschrijden van de maximale drukwaarde die voor de unit is gespecificeerd om een veilige werking te garanderen.

Smeermiddelen moeten worden gevuld met de aanbevolen pneumatische olie en regelmatig worden gecontroleerd om een goede smering van downstream componenten te handhaven. Vermijd overvulling om oliedoorslag in het systeem te voorkomen.

Als er abnormale geluiden, drukval of lekkages worden waargenomen, inspecteer de unit dan op schade of slijtage. Vervang defecte onderdelen door originele fabrikantcomponenten om compatibiliteit en veiligheid te garanderen.

Raadpleeg voor gedetailleerde probleemoplossing, onderhoudshandleidingen en informatie over vervangingsonderdelen de producthandleiding die bij uw FRL-unit is geleverd.

Het volgen van deze richtlijnen zal helpen om de prestaties en levensduur van uw Pneumatische Filter Regulator Lubricator systeem te maximaliseren, wat zorgt voor een soepele en efficiënte werking van uw pneumatische apparatuur.

Verpakking en Verzending:

Productverpakking: De Pneumatische Filter Regulator Lubricator is veilig verpakt in een duurzame, schokbestendige doos om bescherming tijdens transport te garanderen. Elke unit is verpakt met beschermende schuiminzetstukken om schade door schokken en trillingen te voorkomen. De verpakking bevat duidelijke etikettering met productspecificaties, hanteringsinstructies en veiligheidswaarschuwingen om gemakkelijke identificatie en veilige hantering te vergemakkelijken.

Verzending: Het product wordt verzonden via betrouwbare koeriersdiensten met trackingopties om tijdige levering te garanderen. Alle zendingen worden zorgvuldig behandeld om de productintegriteit te behouden. Afhankelijk van de bestemming zijn de verzendopties standaard, versneld en vrachtdiensten. Internationale zendingen voldoen aan alle relevante douaneregelgevingen en bevatten de benodigde documentatie voor een soepele inklaring.
