Productbeschrijving:
De Norgren B07- en B68G-series zijn geïntegreerde filterregulatie-eenheden die zijn ontworpen om filtratie en drukregulatie te combineren in een enkele, compacte behuizing.Deze eenheden verwijderen effectief vloeibaar water en vaste verontreinigende stoffen uit persluchtleidingen en zorgen tegelijkertijd voor een nauwkeurige controle van de druk stroomafwaarts.

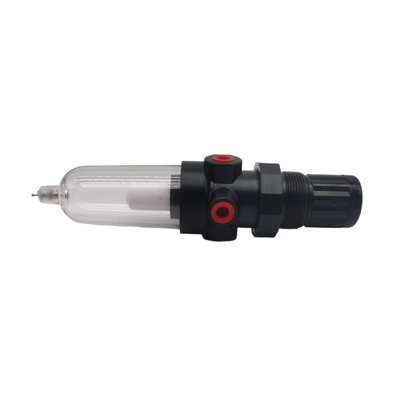

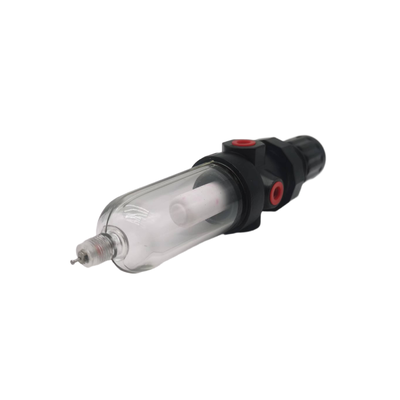

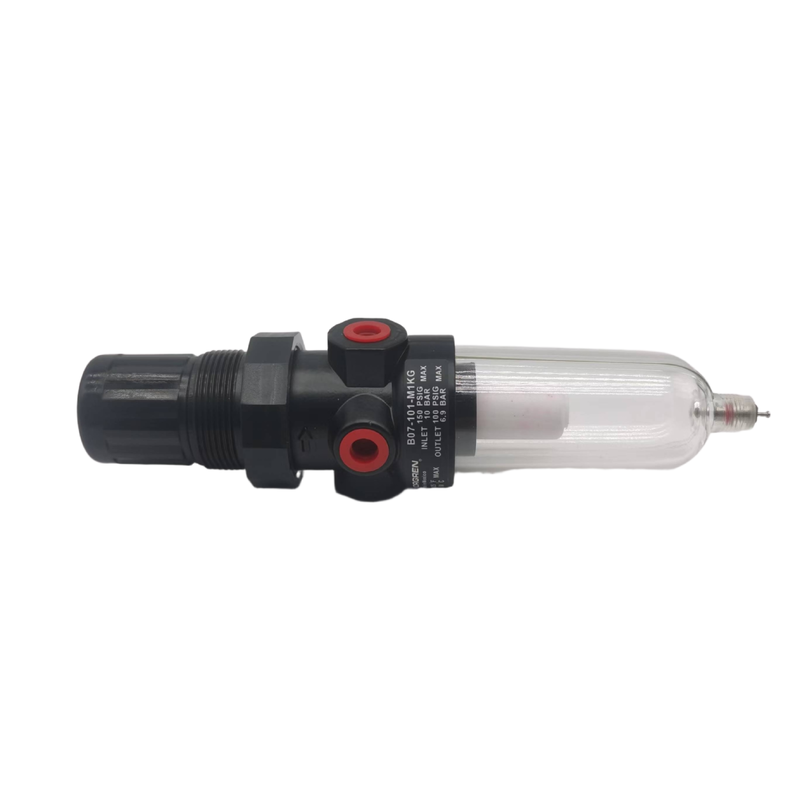

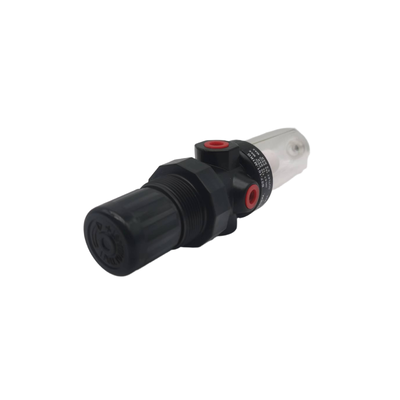

De B07-serie is een miniatuurfilterregelaarsysteem dat speciaal is ontwikkeld voor installaties met beperkte ruimte.Het heeft een lichaam van zinklegering en een transparante polycarbonaat kom die 360 graden zicht biedtDe serie bevat een niet-opstaande aanpassingsknop met een snap-action vergrendelingsmechanisme.De B07 kan stromen van maximaal 24 SCFM (11 dm3/s) leveren en ondersteunt uitlaatdruk aanpassingen van 0.3 tot 7 bar of 0,3 tot 10 bar.
Aan de andere kant behoort de B68G-serie tot het Olympian Plus-plug-in-systeem, dat een snelle en eenvoudige modulaire installatie of verwijdering van onderdelen mogelijk maakt.Deze modellen zijn gebouwd met een aluminium carrosserie en aluminium schaalDe B68G-serie is verkrijgbaar in poortgroottes G3/4, G1 en G1-1/2, met een doorstroming tot 440 SCFM (207,7 dm3/s).Het ondersteunt een uitlaatdruk aanpassingsbereik tussen 0.4 en 8 bar en kan bestand zijn tegen een maximale inlaatdruk van 17 bar.
Kenmerken:
De geïntegreerde filter- en reguleringseenheid combineert zowel de deeltjesfiltratie als de drukregulatie in één compact ontwerp.Dit maakt het ideaal voor efficiënte systeemopstellingen..
Er zijn twee filtratieklassen beschikbaar om aan verschillende eisen te voldoen: gesinterde polypropyleenfilterelementen van 5 μm en 40 μm.Deze opties zorgen voor een effectief verwijderen van verontreinigende stoffen om de zuiverheid van het systeem te behouden.
Voor de verwijdering van condensat kunnen gebruikers kiezen tussen handmatige afvoer en automatische afvoerconfiguraties.
Het model B07 is voorzien van een transparante polycarbonaat kom, die 360 graden zicht biedt op de condensatniveaus voor een gemakkelijke en nauwkeurige monitoring.het model B68G is uitgerust met een duurzame aluminium kom met een prismatische vloeistofniveau-indicator, geschikt voor moeilijke omgevingsomstandigheden.
De niet-opstaande aanpassingsknop is ontworpen voor een nauwkeurige aanpassing en heeft een snap-action vergrendelingsmechanisme dat toevallige veranderingen in de drukinstelling voorkomt.het ontlastingsontwerp zorgt voor een veilige vermindering van de druk stroomafwaarts, zelfs wanneer het systeem stilstaat.
Het compacte miniatuurontwerp van het B07-model is perfect voor beknopte ruimtes die vaak voorkomen in kleine pneumatische systemen.het Olympian Plus Plug-In-systeem op de B68G zorgt voor snelle installatie en verwijdering van modulaire apparaten, waarbij het onderhoud wordt vereenvoudigd en de uitbreiding van het systeem wordt vergemakkelijkt.
Met een hoge doorvoercapaciteit tot 440 SCFM is het B68G-model geschikt voor veeleisende toepassingen waarbij grote doorvoervolumes vereist zijn.met de B07 op 10 bar en de B68G op 17 bar.
De werktemperatuur varieert van model tot model. De B07 kan werken van -34°C tot +50°C met behulp van zijn polycarbonaat kom.Overwegende dat de B68G werkt tussen -20°C en +80°C dankzij de aluminium schaalconstructie;.
Ten slotte zijn beide modellen voorzien van volledige doorstromingsaansluitingen die drukbewaking mogelijk maken zonder enige beperking van de luchtstroom te veroorzaken, waardoor optimale systeemprestaties worden gewaarborgd.
Technische parameters:
| Gevelspoort |
Rc 1/8 |
| Materiaal van het lichaam |
Zinklegering, aluminium |
| Drain Types |
Handmatig, automatisch |
| Grootte van de haven |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| Elastomeren |
Nitril, synthetisch rubber |
| Materiaal van de schaal |
Polycarbonaat, aluminium |
| Filtratieklassen |
5 μm, 40 μm |
| Werktemperatuur |
-34°C tot +50°C |
Toepassingen:
Industriële automatisering
Op het gebied van industriële automatisering is het van essentieel belang dat de luchtvoorziening van pneumatische aandrijvingen, kleppen en cilinders schoon en goed geregeld is.Dit zorgt voor optimale prestaties en levensduur van de componenten die in geautomatiseerde systemen worden gebruikt.
Verpakkingsmachines
Pneumatische onderdelen in verpakkings- en vulapparatuur worden beschermd door middel van een doeltreffende luchtfiltratie en -regulatie.Deze bescherming helpt de betrouwbaarheid en efficiëntie van de machines die bij de verpakkingsprocessen betrokken zijn, te behouden.
Materiaalbehandeling
Een goede luchtvoorbereiding is van cruciaal belang voor transportvoertuigen, pick-and-place-eenheden en verschillende hanteringssystemen.Zorg voor een schone en gecontroleerde luchtvoorziening die een soepele werking bevordert en onverwachte stilstand in toepassingen voor materiaalbehandeling voorkomt.
Distributie van de gecomprimeerde lucht
Op het gebruikspunt zijn filtratie en regulering van de perslucht van vitaal belang voor de goede werking van gereedschappen en apparatuur.Deze aanpak helpt bij het handhaven van de kwaliteit en druk van de lucht die wordt geleverd aan verschillende pneumatische apparaten.
Algemene pneumatische systemen
In productiefaciliteiten spelen de verwijdering van verontreinigende stoffen en de precieze drukregeling in pneumatische systemen een cruciale rol.Deze maatregelen verbeteren de betrouwbaarheid van het systeem en zorgen voor een consistente operationele prestatie.
Textielmachines
De textielproductie is afhankelijk van luchtfiltratie en regulering voor pneumatische besturing van de machines.Het handhaven van gecontroleerde luchtcondities verbetert de efficiëntie en duurzaamheid van textielapparatuur.
Vervaardiging van auto's
Luchtvoorbereiding is een belangrijke factor in automobielproductieomgevingen zoals lakerijen, assemblagelijnen en testapparatuur.Goed behandelde lucht draagt bij tot een kwalitatief hoogwaardige afwerking en betrouwbare montage.
Ondersteuning en diensten:
Onze Pneumatic Filter Regulator Lubricator (FRL) eenheden zijn ontworpen om optimale prestaties en levensduur van uw pneumatische systemen te garanderen door onzuiverheden te filteren, luchtdruk te reguleren,en smeermiddelenOm de maximale efficiëntie te behouden, is het essentieel om regelmatig onderhoud te verrichten en de juiste installatierichtlijnen te volgen.
Voordat u installeert, moet u controleren of de FRL-eenheid verenigbaar is met de luchtdruk- en doorstromingseisen van uw systeem.met een diameter van niet meer dan 20 mm,, en ervoor te zorgen dat het veilig is gemonteerd om trillingen of bewegingen tijdens het gebruik te voorkomen.
Controleer regelmatig het filterelement op opgehoopte afvalstoffen en maak het zo nodig schoon of vervang het om een goede filtratie te behouden.Verwijder alle opgevangen vocht uit de filterbak om te voorkomen dat water stroomafwaarts in de apparatuur terechtkomtControleer de regulator op de juiste drukinstellingen en stel deze zo nodig aan om aan de specificaties van uw systeem te voldoen.
Het smeermiddel moet worden gevuld met de aanbevolen pneumatische olie en worden gecontroleerd om te zorgen voor een goed smeerniveau.Vermijd overvullen om te voorkomen dat er te veel olie wordt verbruikt en dat de luchtvoorziening mogelijk verontreinigd raakt.
Als u problemen ondervindt zoals drukschommelingen, luchtlekken of onvoldoende smering, raadpleeg dan het gedeelte voor het oplossen van problemen in de producthandleiding.Routinematig onderhoud en de naleving van de gebruiksaanwijzingen zal de betrouwbaarheid en levensduur van uw Pneumatic Filter Regulator Lubricator eenheid te maximaliseren.
Verpakking en verzending:
Verpakking:De Pneumatic Filter Regulator Lubricator is veilig verpakt in een stevige, gegolfde kartonnen doos om bescherming te garanderen tijdens het vervoer.het product is gedempt met schuiminzetstukken om schade door schokken of trillingen te voorkomenDe verpakking bevat een gedetailleerde gebruiksaanwijzing en een garantie kaart voor gebruik door de klant.
Vervoer:Het product wordt verzonden via betrouwbare koeriersdiensten met opsporingsopties die beschikbaar zijn voor het gemak van de klant.of vrachtdiensten om aan verschillende ordergroottes en leveringsvereisten te voldoenAlle zendingen voldoen aan de internationale scheepvaartregels om tijdige en veilige levering te garanderen.Klanten ontvangen een bevestigingsmail met trackinginformatie zodra het product is verzonden.
